S7-200P L C实现星三角降压启动(共7页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--星三角降压启动的继电器电路图与控制图根据工艺要求进行PLC电路图设计。

PLC电路图设计如下：?根据星三角启动电路图画出流程框架图如下?PLC软元件地址分配如下:I区(输入区)启动按钮ＳＢ２停止按钮ＳＢ１电源断路器ＱＦQ区主电路接触器 KM1星型启动接触器 KM2三角形接触器 KM3T区T37 10秒定时器根据电路图，流程图和分配好的软元件地址进行编程。

程序参考图如下：控制线路星形——三角形（ Y —△）降压起动是指电动机起动时，把定子绕组接成星形，以降低起动电压，减小起动电流；待电动机起动后，再把定子绕组改接成三角形，使电动机全压运行。

Y —△起动只能用于正常运行时为△形接法的电动机。

１．按钮、接触器控制 Y —△降压起动控制线路图（ a ）为按钮、接触器控制 Y —△降压起动控制线路。

线路的工作原理为：按下起动按钮 SB1 ， KM1 、 KM2 得电吸合， KM1 自锁，电动机星形起动，待电动机转速接近额定转速时，按下 SB2 ， KM2 断电、 KM3 得电并自锁，电动机转换成三角形全压运行。

２．时间继电器控制 Y —△降压起动控制线路图（ b ）为时间继电器自动控制 Y —△降压起动控制线路，电路的工作原理为：按下起动按钮 SB1 ， KM1 、 KM2 得电吸合，电动机星形起动，同时 KT 也得电，经延时后时间继电器 KT 常闭触头打开，使得 KM2 断电，常开触头闭合，使得 KM3 得电闭合并自锁，电动机由星形切换成三角形正常运行。

（1）线路设计思想Y—△降压起动也称为星形—三角形降压起动，简称星三角降压起动。

这一线路的设计思想仍是按时间原则控制起动过程。

所不同的是，在起动时将电动机定子绕组接成星形，每相绕组承受的电压为电源的相电压（220V），减小了起动电流对电网的影响。

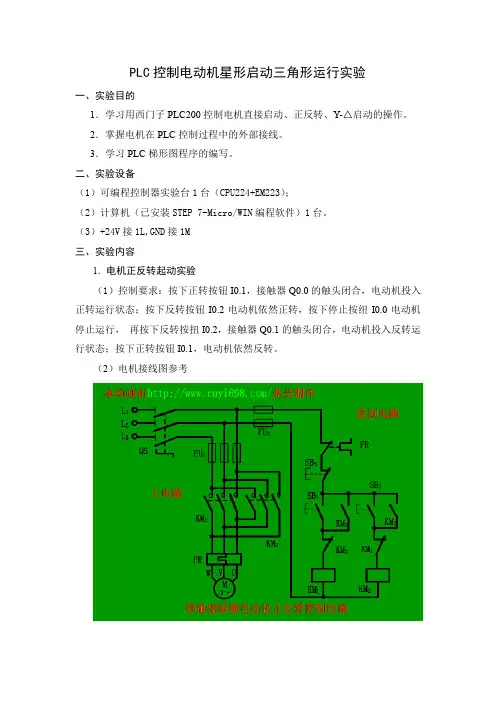

PLC控制电动机星形启动三角形运行实验
一、实验目的
1．学习用西门子PLC200控制电机直接启动、正反转、Y-△启动的操作。

2．掌握电机在PLC控制过程中的外部接线。

3．学习PLC梯形图程序的编写。

二、实验设备
（1）可编程控制器实验台1台（CPU224+EM223）；
（2）计算机（已安装STEP 7-Micro/WIN编程软件）1台。

（3）+24V接1L,GND接1M
三、实验内容
1．电机正反转起动实验
（1）控制要求：按下正转按钮I0.1，接触器Q0.0的触头闭合，电动机投入正转运行状态；按下反转按钮I0.2电动机依然正转，按下停止按纽I0.0电动机停止运行，再按下反转按扭I0.2，接触器Q0.1的触头闭合，电动机投入反转运行状态；按下正转按钮I0.1，电动机依然反转。

（2）电机接线图参考
2电机星形启动三角形运行实验
（1）控制要求：按下启动按钮I0.1后，Q0.0和Q0.2自动闭合，电动机作三角形启动，经T37延时5秒钟后切除接触器Q0.2，通过T38
延时1秒钟合上Q0.1，作三角形运行，按停止按钮I0.0停在电机
工作。

（2）电机接线图参考
四、实验预习
1．画出PLC的I/O分配表。

2．画出PLC的外部接线图。

3．编写出实验所要求的梯形图程序。

五、实验报告要求
1．画出PLC的I/O分配表。

2．画出PLC的外部接线图。

3．写出实现实验所用的梯形图程序。

4．记录实验显示状态，说明指示灯仿真显示与电机运行的关系，说明梯形图程序的合理性。

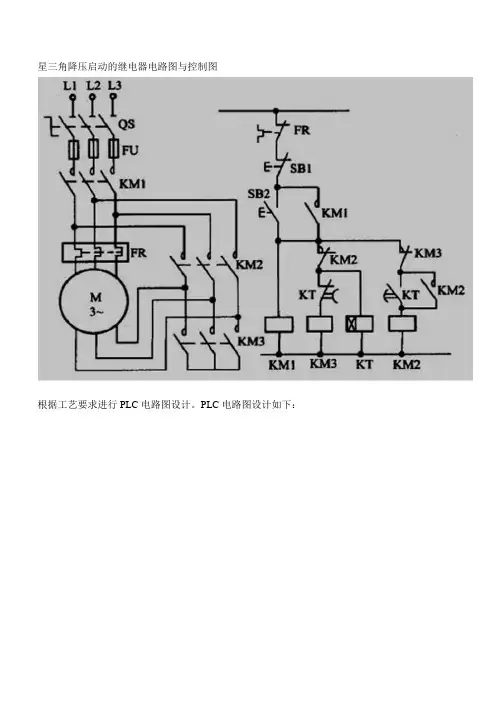

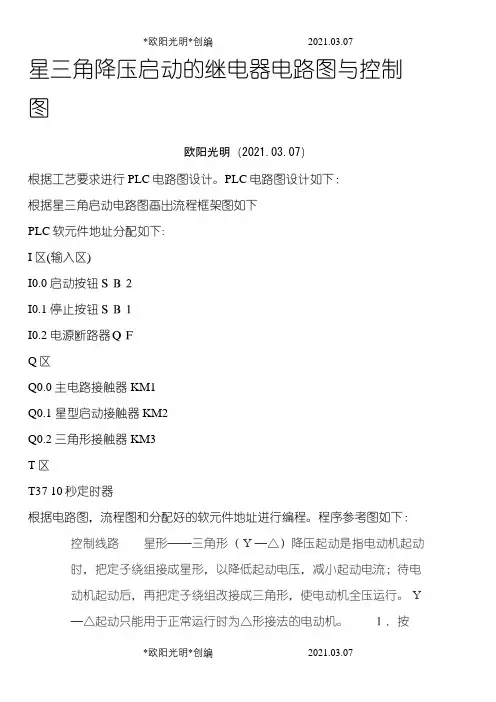

星三角降压启动的继电器电路图与控制图欧阳光明（2021.03.07）根据工艺要求进行PLC电路图设计。

PLC电路图设计如下：根据星三角启动电路图画出流程框架图如下PLC软元件地址分配如下:I区(输入区)I0.0 启动按钮ＳＢ２I0.1 停止按钮ＳＢ１I0.2 电源断路器ＱＦQ区Q0.0 主电路接触器 KM1Q0.1 星型启动接触器 KM2Q0.2 三角形接触器 KM3T区T37 10秒定时器根据电路图，流程图和分配好的软元件地址进行编程。

程序参考图如下：控制线路星形——三角形（ Y —△）降压起动是指电动机起动时，把定子绕组接成星形，以降低起动电压，减小起动电流；待电动机起动后，再把定子绕组改接成三角形，使电动机全压运行。

Y—△起动只能用于正常运行时为△形接法的电动机。

１．按钮、接触器控制 Y —△降压起动控制线路图 2.19 （ a ）为按钮、接触器控制 Y —△降压起动控制线路。

线路的工作原理为：按下起动按钮 SB1 ， KM1 、 KM2 得电吸合， KM1 自锁，电动机星形起动，待电动机转速接近额定转速时，按下 SB2 ， KM2 断电、 KM3 得电并自锁，电动机转换成三角形全压运行。

２．时间继电器控制 Y —△降压起动控制线路图 2.19 （ b ）为时间继电器自动控制 Y —△降压起动控制线路，电路的工作原理为：按下起动按钮SB1 ， KM1 、 KM2 得电吸合，电动机星形起动，同时 KT 也得电，经延时后时间继电器 KT 常闭触头打开，使得 KM2 断电，常开触头闭合，使得 KM3 得电闭合并自锁，电动机由星形切换成三角形正常运行。

（1）线路设计思想Y—△降压起动也称为星形—三角形降压起动，简称星三角降压起动。

这一线路的设计思想仍是按时间原则控制起动过程。

所不同的是，在起动时将电动机定子绕组接成星形，每相绕组承受的电压为电源的相电压（220V），减小了起动电流对电网的影响。

而在其起动后期则按预先整定的时间换接成三角形接法，每相绕组承受的电压为电源的线电压（380V），电动机进入正常运行。

星三角降压启动的继电器电路图与控制图根据工艺要求进行PLC电路图设计。

PLC电路图设计如下：根据星三角启动电路图画出流程框架图如下PLC软元件地址分配如下:I区(输入区)I0.0 启动按钮ＳＢ２I0.1 停止按钮ＳＢ１I0.2 电源断路器ＱＦQ区Q0.0 主电路接触器KM1Q0.1 星型启动接触器KM2Q0.2 三角形接触器KM3T区T37 10秒定时器根据电路图，流程图和分配好的软元件地址进行编程。

程序参考图如下：控制线路星形——三角形（Y —△）降压起动是指电动机起动时，把定子绕组接成星形，以降低起动电压，减小起动电流；待电动机起动后，再把定子绕组改接成三角形，使电动机全压运行。

Y —△起动只能用于正常运行时为△形接法的电动机。

１．按钮、接触器控制Y —△降压起动控制线路图2.19 （a ）为按钮、接触器控制Y —△降压起动控制线路。

线路的工作原理为：按下起动按钮SB1 ，KM1 、KM2 得电吸合，KM1 自锁，电动机星形起动，待电动机转速接近额定转速时，按下SB2 ，KM2 断电、KM3 得电并自锁，电动机转换成三角形全压运行。

２．时间继电器控制Y —△降压起动控制线路图2.19 （b ）为时间继电器自动控制Y —△降压起动控制线路，电路的工作原理为：按下起动按钮SB1 ，KM1 、KM2 得电吸合，电动机星形起动，同时KT 也得电，经延时后时间继电器KT 常闭触头打开，使得KM2 断电，常开触头闭合，使得KM3 得电闭合并自锁，电动机由星形切换成三角形正常运行。

（1）线路设计思想Y—△降压起动也称为星形—三角形降压起动，简称星三角降压起动。

这一线路的设计思想仍是按时间原则控制起动过程。

所不同的是，在起动时将电动机定子绕组接成星形，每相绕组承受的电压为电源的相电压（220V），减小了起动电流对电网的影响。

而在其起动后期则按预先整定的时间换接成三角形接法，每相绕组承受的电压为电源的线电压（380V），电动机进入正常运行。

教案首页审核人日期寄存器（16bit）中。

定时器位：当定时器当前值等于或大于设定值时，该定时器位被置为“1”。

1、接通延时型定时器（TON）输入端（IN）接通时，接通延时定时器（TON）开始计时，当定时器的当前值等于或大于设定值（PT）时，该定时器位被置位为“1”。

定时器（TON）累计值达到设定时间后，TON继续计时，一直计到最大值32767。

输入端（IN）断开时，定时器TON复位，即当前值为0，定时器位为“0”。

2、断开延时定时器（TOF）输入端（IN）接通时，定时器位立即为“1”，并把当前值设为0。

输入端（IN）断开时，定时器开始计时，当断开延时定时器（TOF）的计时当前值等于设定时间时，定时器位断开为“0”，并且停止计时。

TOF指令必须用负跳变（由on到off）的输入信号启动计时。

3、有记忆功能的接通延时型定时器（TONR）输入端（IN）接通时，接通有记忆接通延时定时器（TONR），并开始计时，当定时器（TONR）的当前值等于或大于设定值时，该定时器位被置位为“1”。

定时器（TONR）累计值达到设定值后，定时器（TONR）继续计时，一直计到最大值32767。

输入端（IN）断开时，定时器（TONR）的当前值保持不变，定时器位不变。

输入端（IN）再次接通，定时器当前值从原保持值开始再往上累计时间，继续计时。

可以用定时器（TONR）累计多次输入信号的接通时间。

上电周期或首次扫描时，定时器（TONR）的定时器位为“0”，当前值保持，可利用复位指令（R）清除定时器（TONR）的当前值。

4、应用定时器的注意事项中的定时器来实现。

引起学生学习定时器的兴趣。

结合STEP7-MicroWin软件的帮助文件，讲解TON定时器的特点。

板书：TON指令特点结合STEP7-MicroWin软件的帮助文件，讲解TOF定时器的特点。

板书：TOF指令特点结合STEP7-MicroWin软件的帮助文件，讲解TONR定时器的特点。

星三角降压启动的继电器电路图与控制图根据工艺要求进行PLC电路图设计。

PLC电路图设计如下：根据星三角启动电路图画出流程框架图如下PLC软元件地址分配如下:I区(输入区)启动按钮ＳＢ２停止按钮ＳＢ１电源断路器ＱＦQ区主电路接触器 KM1星型启动接触器 KM2三角形接触器 KM3T区T37 10秒定时器根据电路图，流程图和分配好的软元件地址进行编程。

程序参考图如下：控制线路星形——三角形（ Y —△）降压起动是指电动机起动时，把定子绕组接成星形，以降低起动电压，减小起动电流；待电动机起动后，再把定子绕组改接成三角形，使电动机全压运行。

Y —△起动只能用于正常运行时为△形接法的电动机。

１．按钮、接触器控制 Y —△降压起动控制线路图（ a ）为按钮、接触器控制 Y —△降压起动控制线路。

线路的工作原理为：按下起动按钮 SB1 ， KM1 、 KM2 得电吸合， KM1 自锁，电动机星形起动，待电动机转速接近额定转速时，按下 SB2 ， KM2 断电、 KM3 得电并自锁，电动机转换成三角形全压运行。

２．时间继电器控制 Y —△降压起动控制线路图（ b ）为时间继电器自动控制 Y —△降压起动控制线路，电路的工作原理为：按下起动按钮 SB1 ， KM1 、 KM2 得电吸合，电动机星形起动，同时 KT 也得电，经延时后时间继电器 KT 常闭触头打开，使得 KM2 断电，常开触头闭合，使得 KM3 得电闭合并自锁，电动机由星形切换成三角形正常运行。

（1）线路设计思想Y—△降压起动也称为星形—三角形降压起动，简称星三角降压起动。

这一线路的设计思想仍是按时间原则控制起动过程。

所不同的是，在起动时将电动机定子绕组接成星形，每相绕组承受的电压为电源的相电压（220V），减小了起动电流对电网的影响。

而在其起动后期则按预先整定的时间换接成三角形接法，每相绕组承受的电压为电源的线电压（380V），电动机进入正常运行。

星三角降压启动的继电器电路图与控制图根据工艺要求进行PLC电路图设计。

PLC电路图设计如下：根据星三角启动电路图画出流程框架图如下PLC软元件地址分配如下:I区(输入区)I0.0 启动按钮ＳＢ２I0.1 停止按钮ＳＢ１I0.2 电源断路器ＱＦQ区Q0.0 主电路接触器 KM1Q0.1 星型启动接触器 KM2Q0.2 三角形接触器 KM3T区T37 10秒定时器根据电路图，流程图和分配好的软元件地址进行编程。

程序参考图如下：控制线路星形——三角形（ Y —△）降压起动是指电动机起动时，把定子绕组接成星形，以降低起动电压，减小起动电流；待电动机起动后，再把定子绕组改接成三角形，使电动机全压运行。

Y —△起动只能用于正常运行时为△形接法的电动机。

１．按钮、接触器控制 Y —△降压起动控制线路图2.19 （ a ）为按钮、接触器控制 Y —△降压起动控制线路。

线路的工作原理为：按下起动按钮 SB1 ，KM1 、 KM2 得电吸合， KM1 自锁，电动机星形起动，待电动机转速接近额定转速时，按下 SB2 ，KM2 断电、 KM3 得电并自锁，电动机转换成三角形全压运行。

２．时间继电器控制 Y —△降压起动控制线路图 2.19 （ b ）为时间继电器自动控制Y —△降压起动控制线路，电路的工作原理为：按下起动按钮 SB1 ， KM1 、 KM2 得电吸合，电动机星形起动，同时 KT 也得电，经延时后时间继电器KT 常闭触头打开，使得 KM2 断电，常开触头闭合，使得 KM3 得电闭合并自锁，电动机由星形切换成三角形正常运行。

（1）线路设计思想Y—△降压起动也称为星形—三角形降压起动，简称星三角降压起动。

这一线路的设计思想仍是按时间原则控制起动过程。

所不同的是，在起动时将电动机定子绕组接成星形，每相绕组承受的电压为电源的相电压（220V），减小了起动电流对电网的影响。

而在其起动后期则按预先整定的时间换接成三角形接法，每相绕组承受的电压为电源的线电压（380V），电动机进入正常运行。
