高速新月型卫生纸机与真空圆网型卫生纸机的性能介绍和对比

包装用纸造纸机规格参数
对于包装用纸造纸机的规格参数，因不同型号、品牌及生产厂家的设备存在差异，具体的规格参数可能不同。

一般来说，包装用纸造纸机的主要规格参数包括：
1. 幅宽：指造纸机的宽度，通常以米为单位。

2. 长度：指造纸机的长度，通常以米为单位。

3. 纸浆浓度：指纸浆在造纸过程中的浓度，浓度越高，纸张强度越大。

4. 生产能力：指造纸机每小时或每天能生产的纸张数量。

5. 纸张厚度：指生产出的纸张的厚度，通常以毫米为单位。

6. 操作温度：指造纸机在运行过程中所需的温度，通常以摄氏度为单位。

7. 操作压力：指在造纸过程中所需的压力，通常以帕斯卡为单位。

8. 传动系统：包括电机、减速器和传动装置等，用于驱动造纸机运转。

9. 控制系统：用于控制造纸机的运行，包括自动化控制系统和监控系统等。

10. 其他辅助设备：如刮刀、毛布、真空箱等，用于提高纸张质量和产量。

以上规格参数可能会因不同制造商和应用需求而有所不同，建议直接向相关厂商咨询具体规格参数。

透平真空设备在造纸行业应用Prepared on 22 November 2020造纸真空系统中两种常见的真空发生设备-水环真空泵和透平风机的综合比较和风机是现代造纸中最常见的两种真空发生设备，通过比较两者的发展历史、工作原理、结构特征和在造纸真空系统的应用特点，总结两者的优点和缺点，希望能给造纸行业的相关技术人员选用真空发生设备时提供参考。

1、前言水环是造纸真空系统最普遍使用的设备，为造纸行业技术人员所熟知。

而透平风机在中国的造纸行业应用引入比较晚，从2007 年才开始正式有投入使用，造纸行业的相关技术人员了解甚少，常被视为是“新技术”。

事实上这两种真空发生设备发明的时间非常接近，在造纸行业中使用都有较长的历史。

两者各有优劣，不能相互取代，故一直在造纸行业共存，在现有的技术条件下，水环真空泵更具优势，仍占据市场主导地位。

2、发展历史的比较水环真空泵分别于1903 年由人Houis Nash和1905 年由在相互不了解的情况下发明出来。

现时在中国造纸行业中常见的水环真空泵有几种，其中2BE1 系列和2BE3 系列平板泵分别于上世纪70 年代末和80 年代由西门子公司设计制造，CBF 系列平板泵由于1999 年设计制造;CL 系列和904 系列锥体泵分别于1962 年和1984 年由纳氏公司研制。

水环真空泵在造纸真空系统有超过80 年的应用历史，世界上90%的造纸厂均采用水环真空泵组建真空系统。

现时国内外都有大量生产用于造纸真空系统水环真空泵的厂家。

透平风机同样出现在20 世纪初，最初作为使用。

1900 年由拉托厂首先制造出第一台。

的苏尔寿公司从1903 年开始研制透平压缩机，是最早生产透平真空风机的厂家之一，2001 年苏尔寿公司并入曼集国，组建成现在的曼透平公司。

曼透平公司是现时在中国能提供造纸真空泵系统用透平真空风机的主流厂家，该公司生产的透平风机在造纸真空系统有超过60 年的应用历史，主要有RC、RCL 和RT 三个系列的透平真空风机。

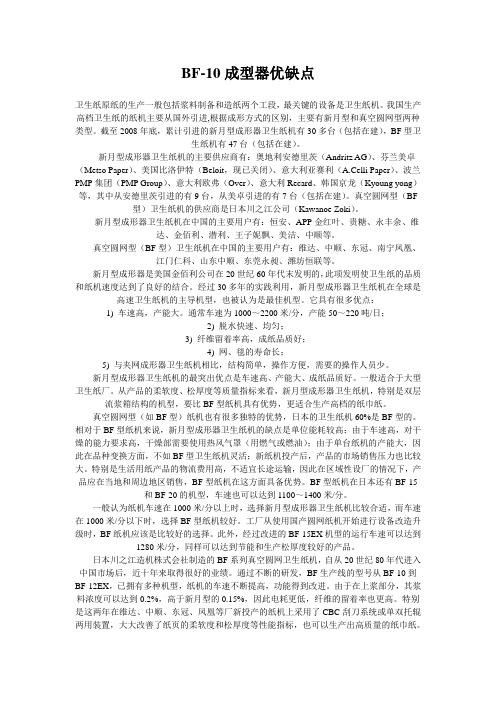

BF-10成型器优缺点卫生纸原纸的生产一般包括浆料制备和造纸两个工段，最关键的设备是卫生纸机。

我国生产高档卫生纸的纸机主要从国外引进,根据成形方式的区别，主要有新月型和真空圆网型两种类型。

截至2008年底，累计引进的新月型成形器卫生纸机有30多台（包括在建），BF型卫生纸机有47台（包括在建）。

新月型成形器卫生纸机的主要供应商有：奥地利安德里茨（Andritz AG）、芬兰美卓（Metso Paper）、美国比洛伊特（Beloit，现已关闭）、意大利亚赛利（A.Celli Paper）、波兰PMP集团（PMP Group）、意大利欧弗（Over）、意大利Recard、韩国京龙（Kyoung yong）等，其中从安德里茨引进的有9台，从美卓引进的有7台（包括在建）。

真空圆网型（BF 型）卫生纸机的供应商是日本川之江公司（Kawanoe Zoki）。

新月型成形器卫生纸机在中国的主要用户有：恒安、APP金红叶、贵糖、永丰余、维达、金佰利、潜利、王子妮飘、美洁、中顺等。

真空圆网型（BF型）卫生纸机在中国的主要用户有：维达、中顺、东冠、南宁凤凰、江门仁科、山东中顺、东莞永昶、潍坊恒联等。

新月型成形器是美国金佰利公司在20世纪60年代末发明的，此项发明使卫生纸的品质和纸机速度达到了良好的结合。

经过30多年的实践利用，新月型成形器卫生纸机在全球是高速卫生纸机的主导机型，也被认为是最佳机型。

它具有很多优点：1) 车速高，产能大。

通常车速为1000～2200米/分，产能50～220吨/日；2) 脱水快速、均匀；3) 纤维留着率高，成纸品质好；4) 网、毯的寿命长；5) 与夹网成形器卫生纸机相比，结构简单，操作方便，需要的操作人员少。

新月型成形器卫生纸机的最突出优点是车速高、产能大、成纸品质好。

一般适合于大型卫生纸厂。

从产品的柔软度、松厚度等质量指标来看，新月型成形器卫生纸机，特别是双层流浆箱结构的机型，要比BF型纸机具有优势，更适合生产高档的纸巾纸。

高速新月型卫生纸机与真空圆网型卫生纸机的性能介绍和对比夏吉瑞;张凤玉【摘要】2014年5月14-16日，生活用纸国际研讨会在成都召开。

本文整理自研讨会山东信和演讲录音，对新月型卫生纸机和真空圆网型卫生纸机的结构做了介绍，并对两种纸机的成形方式和优缺点进行了解析。

【期刊名称】《生活用纸》【年(卷),期】2015(000)001【总页数】3页(P63-65)【作者】夏吉瑞;张凤玉【作者单位】山东信和造纸工程有限公司;聊城市技师学院【正文语种】中文编者按：2014年5月14—16日，生活用纸国际研讨会在成都召开。

本文整理自研讨会山东信和演讲录音，对新月型卫生纸机和真空圆网型卫生纸机的结构做了介绍，并对两种纸机的成形方式和优缺点进行了解析。

近年来，国内生活用纸消费量不断提高，但是与发达国家相比人均生活用纸消费量还比较低，特别是高质量生活用纸仍有很大的发展空间。

面对市场竞争和环保压力，中小型企业只有不断淘汰低产能、高消耗的小机型，采用现代化高效卫生纸机，才能赢得生存和发展空间。

目前市场上现代化的卫生纸机按成形器类型分为新月型卫生纸机、真空圆网型卫生纸机、斜网卫生纸机等，其中以新月型卫生纸机和真空圆网型卫生纸机为主，本文仅就这两种机型的性能进行介绍和对比。

新月型成形器在上世纪60年代是金佰利公司的专利技术，在专利期满后，各纸机制造商均可生产同类设备。

因此，上世纪90年代初，西方国家大部分卫生纸机都是新月型，纸机车速一般为1,300～1,800m/min，最高车速超过2,000m/min，生产的纸页比较柔软，深得用户的青睐。

一直以来，由于受加工成本和下游配套加工设备的制约，纸机幅宽变化不大，市场上常用幅宽为2,850mm和3,600mm，但近年来，幅宽5,600mm的纸机项目也不断增加。

新月型卫生纸机结构如图1所示，该机型结构简单、运行稳定、操作较容易、运行成本较低且产品质量优越。

现代新月型卫生纸机使用了满流式流浆箱，封闭的水力式操作。

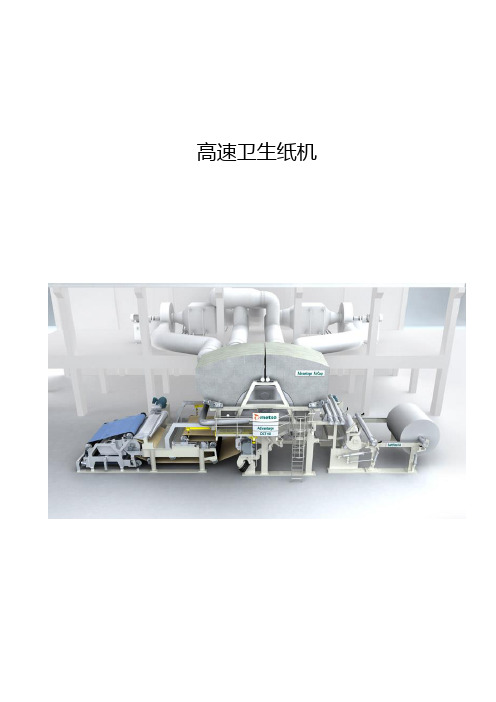

高速卫生纸机01.10 主要参数纸种规格高级卫生纸最高产量45.8 mt/24h卷纸机上纸宽2853 mm湿部工作车速1000 m/min卷纸机工作车速900 m/min克重12-23 g/m2起皱率10-20 %杨克缸直径3660 mm01.20 产量和消耗值01.20.10 生产能力参考克重12 16 23 g/m2杨克干部车速1000 787 570 m/min卷纸机车速800 630 485 m/min成纸干度95 95 95 % 卷纸机上成纸宽度2853 2853 2853 mm起皱率20 20 15 %蒸汽压力8 8 8 barG产量39.4 41.4 45.8 mt/24h01.20.20 卫生纸机功效条件01.20.20.1 喷水管消耗连续的间隙的总量l/min l/min l/minTotalC.W.W.692 692TotalS.C.W.W.646 350 996 Total F.W. 2 2水质C.W.W 澄清白水180 微米60 ppmS.C.W.W 净化的澄清白水140 微米30 ppmF.W. 自来水100 微米10 ppm01.20.20.2 卫生纸机传动参数应用点传动速度直径NRL RDCm/min mm kW kW上浆泵1000 - 146 175 成型辊1000 1100 100 131 杨克缸1000 3660 169 223 密闭气罩- - 51 217 卷纸缸800 900 9 2301.20.20.3真空度要求和耗气量真空度 流量kPa m 3/min 低真空系统 40 196 高真空系统474201.20.30基本能耗、（耗电量包括上浆泵, 纸机传动电机和高速热风罩风机）克重/杨克缸速度 12 g/m 2 @ 1000 m/min16 g/m 2 @ 787 m/min 23 g/m 2 @ 570 m/min电耗kwh/ton 289 223 153 杨克缸蒸汽量 kg/ton 1868 1778 1606 密闭气罩蒸汽量kg/ton 101697087401.30 卫生纸机总体概述TIS 1000流浆箱TIS 1000 流浆箱为阶梯扩散流浆箱，结构简单。

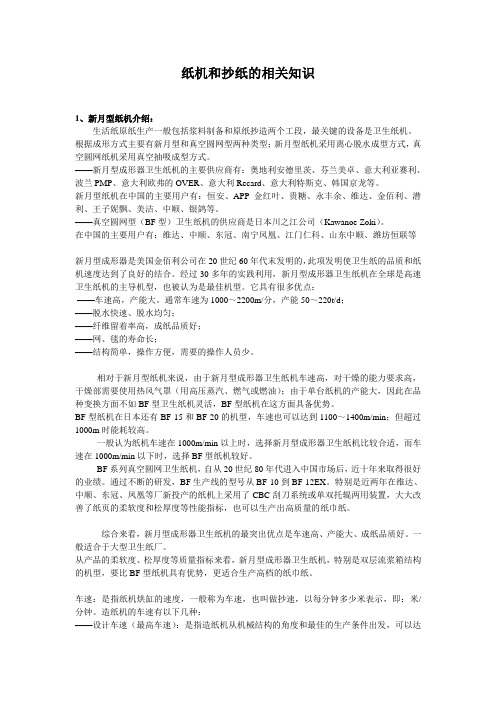

纸机和抄纸的相关知识1、新月型纸机介绍：生活纸原纸生产一般包括浆料制备和原纸抄造两个工段，最关键的设备是卫生纸机。

根据成形方式主要有新月型和真空圆网型两种类型；新月型纸机采用离心脱水成型方式，真空圆网纸机采用真空抽吸成型方式。

——新月型成形器卫生纸机的主要供应商有：奥地利安德里茨、芬兰美卓、意大利亚赛利、波兰PMP、意大利欧弗的OVER、意大利Recard、意大利特斯克、韩国京龙等。

新月型纸机在中国的主要用户有：恒安、APP金红叶、贵糖、永丰余、维达、金佰利、潜利、王子妮飘、美洁、中顺、银鸽等。

——真空圆网型（BF型）卫生纸机的供应商是日本川之江公司（Kawanoe Zoki）。

在中国的主要用户有：维达、中顺、东冠、南宁凤凰、江门仁科、山东中顺、潍坊恒联等新月型成形器是美国金佰利公司在20世纪60年代末发明的，此项发明使卫生纸的品质和纸机速度达到了良好的结合。

经过30多年的实践利用，新月型成形器卫生纸机在全球是高速卫生纸机的主导机型，也被认为是最佳机型。

它具有很多优点：——车速高，产能大。

通常车速为1000～2200m/分，产能50～220t/d；——脱水快速、脱水均匀；——纤维留着率高，成纸品质好；——网、毯的寿命长；——结构简单，操作方便，需要的操作人员少。

相对于新月型纸机来说，由于新月型成形器卫生纸机车速高，对干燥的能力要求高，干燥部需要使用热风气罩（用高压蒸汽、燃气或燃油）；由于单台纸机的产能大，因此在品种变换方面不如BF型卫生纸机灵活，BF型纸机在这方面具备优势。

BF型纸机在日本还有BF-15和BF-20的机型，车速也可以达到1100～1400m/min；但超过1000m时能耗较高。

一般认为纸机车速在1000m/min以上时，选择新月型成形器卫生纸机比较合适，而车速在1000m/min以下时，选择BF型纸机较好。

BF系列真空圆网卫生纸机，自从20世纪80年代进入中国市场后，近十年来取得很好的业绩。

国产新月型卫生纸机设计及生产技术问题的探讨李广森【期刊名称】《生活用纸》【年(卷),期】2017(017)004【总页数】2页(P67-68)【作者】李广森【作者单位】【正文语种】中文中国生活用纸行业经过20多年的发展，无论从设计、装备制造、生产工艺等方面，都有了长足的发展和进步。

随着行业不断优化升级，落后产能逐步被淘汰，先进的和比较先进的生产装备在行业内被广泛应用。

纸机的成形器、脱水元件，扬克烘缸及气罩、真空托辊、靴式压榨、复合压榨、铸铁合金烘缸、钢制烘缸等等，都得到了提高和应用。

笔者经过半年的时间，到基层纸厂调研、参观，并与企业技术人员座谈，对国产新月型卫生纸机的制造、生产工艺、实际生产中的问题，谈一些看法，供同行参考。

我国改革开放初期，以乡镇企业起步的卫生纸厂众多，据不完全统计有几千家，这些企业大多安装的是圆网纸机，因为圆网纸机投资少，见效快，设备和工艺技术相对简单，更重要的是由于车速低，适应的原料广泛，尤其对草浆原料适应性更强，所以被中小企业接受，使圆网纸机得以快速发展，特别是山东诸城、河南沁阳、广东东莞等地，造纸装备制造企业遍地开花，据了解当初仅是诸城和沁阳每个县级市当中，就有几十家甚至上百家造纸机械厂，但仍满足不了众多中小纸厂的需求，排队等候设备的现象普遍存在。

但由于这些设备制造企业缺乏研发和创新，逐渐被淘汰，现在诸诚市上百家造纸机械企业仅剩十几家，而且运营困难重重。

沁阳市的情况也基本如此，还是停留在制造圆网纸机的水平。

圆网卫生纸机目前已基本没有了国内市场空间，从以下的基础数据的对比也可以看出。

国产新月型卫生纸机车速一般在750～1,200m/min，最高可达到1,450m/min，净纸幅宽2,850～3,500mm，产能25～45t/d，其能耗是圆网纸机的一半，水耗仅是圆网纸机的1/3，纸机人员可减少60%。

所以，单从抄纸的制造成本（除原料和后加工的费用外）就可降低30%～35%，另外，由于新月型纸机是利用成形辊离心力和网毯两面脱水，克服了圆网机在提高车速时甩水甩浆的弊病，所以近年来新月型卫生纸机被广泛应用。

新型造纸机抄宽可达11m 工作车速达1000m/min以上导语：使纸浆形成纸幅的分部联动的全套设备总称为造纸机，其中包括流浆箱、网部、压榨部、烘干部、压光机、卷纸机以及传动部等主机和汽、水、真空、润滑、热回收等辅助系统。

使纸浆形成纸幅的分部联动的全套设备总称为造纸机，其中包括流浆箱、网部、压榨部、烘干部、压光机、卷纸机以及传动部等主机和汽、水、真空、润滑、热回收等辅助系统。

主要特点将符合造纸要求的纸浆水悬浮体经滤网脱水成形、机械挤压脱水和干燥等过程而抄制成纸的机器。

造纸机械包括完成以上工艺过程的成形、压榨、烘干3个主要部分,并配有必要的整饰、卷取及传动装置,以及供浆、浆料及白水循环、真空、通风排气、损纸处理和润滑、自控等辅助系统。

造纸机的规格常以其所抄造的成纸幅宽(简称抄宽)、铜网幅宽和优选的工作车速来表示。

现代大型造纸机的抄宽可达11m，工作车速达1000m/min以上,日产纸量达数百吨,整台机械的重量达千吨以上，长达百余米。

在一般发展中国家以及一些特种纸的生产中使用较多的为小型造纸机,其抄宽1～3m，工作车速每分钟几十米至200米。

基本分类习惯上按所采用的纸页成形器类型将纸机分成长网、圆网、夹网及长圆网混合等机型;也有依其主要产品品种而分成文化用纸纸机(包括新闻纸)、板纸机(包括包装用纸)、卫生纸机、特殊纸纸机;或按产纸厚薄分为薄型纸机、纸板机和常规纸机。

根据抄造工艺的需要,纸机结构形式多样,一般均由流送、成形、压榨、烘干、整饰、卷取及传动等部件和辅助系统等配套设备组成。

成形部由流浆箱、胸辊、成形网、吸水箱及伏辊等组成。

流浆箱布浆器将流送系统送来的成浆均匀地喷送到成形网上，浆速与网速应相匹配。

控制浆速与网速是选用流浆箱箱型的主要因素。

全封闭水力式流浆箱是以调节冲浆泵的送浆压力来调整浆速，适用于高速纸机;气垫式流浆箱是以调节气垫压力来调速，而开敞式高位流浆箱则以调整箱内浆位高度来调速，适用于中速纸机;开敞式隔仓流浆箱则适用于低速纸机。
