2012中考复习物理真题分类汇编：欧姆定律(200套)

一、初中物理欧姆定律的实际应用问题1．小组同学设计电子身高测量仪，电源电压恒定，R0是定值电阻，R X是滑动变阻器，滑动变阻器的滑片P与被测人头顶齐平。

闭合开关S，被测人身高越高，电流表、电压表示数都变大的电路是A．B．C．D．【答案】B【解析】【分析】【详解】A．两电阻串联，电压表测R X两端的电压，电流表测电路中的电流，身高越高时，R X接入电路的电阻变小，电路中的总电阻变小，由I＝UR可知，电路中的电流变大，即电流表的示数变大，由U＝IR可知，R0两端的电压变大，则R X两端的电压变小，即电压表的示数变小， A不符合题意；B．两电阻串联，电压表测R0两端的电压，电流表测电路中的电流，身高越高时，R X接入电路的电阻变小，总电阻变小，由I＝UR可知，电路中的电流变大，即电流表的示数变大，由U＝IR可知，R0两端的电压变大，即电压表的示数变大，B符合题意；C．两电阻串联，电压表测R X两端的电压，电流表测电路中的电流，身高越高时，R X接入电路的电阻变大，电路中的总电阻变大，由I＝UR可知，电路中的电流变小，即电流表的示数变小，由U＝IR可知，R0两端的电压变小，根据串联电路中总电压等于各分电压之和可知，R X两端的电压变大，即电压表的示数变大，C不符合题意；D．两电阻串联，电压表测R X两端的电压，电流表测电路中的电流，身高越高时，R X接入电路的电阻变大，电路中的总电阻变大，由I＝UR可知，电路中的电流变小，即电流表的示数变小，由U＝IR可知，R0两端的电压变小，即电压表的示数变小，D不符合题意。

故选B。

2．如图所示是小明设计的一个简易电子身高测量仪的示意图。

其中，电源电压恒为 6 V，保护电阻R0= 20 Ω是一只固定着的、竖直放置的硬电阻棒，总长为40 cm，其接入电路的电阻与接人电路的棒长成正比；金属棒cd和MP（右端P是滑片）与电路接触良好，电阻不计。

小明用该测量仪对甲、乙和丙三位同学的身高进行了测量，其数据见下表，若已知乙同学测量时，滑片恰在电阻棒的中点位置，则根据题中提供的信息可知甲同学乙同学丙同学电流表读数I/A0.20.150.12电压表读数U/V23 3.6身高h/m 1.6A．电阻棒的总电阻是40 ΩB．甲的身高是1.7 m，丙的身高是1.5 m C．甲的身高是1.5 m，丙的身高是1.8 m D．从理论上分析，该测量仪的身高测量范围是1.4~1.8 m【答案】AD【解析】【详解】由电路图可知，滑动变阻器与电阻R0串联，电流表测电路中的电流，电压表测滑动变阻器两端的电压；A．乙测量时，滑片恰在电阻棒ab的中点位置，两电表的示数分别为：U=3V，I=0.15A，则电阻棒的总电阻：3V2240Ω0.15AURI=⨯=⨯=总，故A符合题意；BC．已知电阻棒总长为40cm，其总电阻为40Ω，所以电阻棒上1cm的电阻为1Ω，由表格数据可得，甲测量身高时，变阻器接入电路的电阻为1112V=10Ω0.2AURI==，则电阻棒接入电路的长度为10cm，所以甲的身高是160cm-20cm+10cm=150cm=1.5m；丙测量身高时，变阻器接入电路的电阻为2223.6V=30Ω0.12AURI==，则电阻棒接入电路的长度为30cm ，所以丙的身高是160cm-20cm+30cm=170cm=1.7m ，故B 、C 不符合题意；D ．当滑片在a 点时，滑动变阻器全部接入电路，所以测量范围最大是160cm-20cm+40cm=180cm=1.8m ，当滑片在b 点时，滑动变阻器接入电路电阻为0，所以测量范围最小是160cm-20cm=140cm=1.4m ，即从理论上分析，该测量仪的身高测量范围是1.4～1.8m ，故D 符合题意。

精选全文完整版（可编辑修改）九年级物理欧姆定律真题汇编(含答案)一、欧姆定律选择题1．图甲是某电子秤的原理示意图，R1的阻值为100 Ω，托盘下方的电阻R2为压敏电阻，其电阻大小与托盘内所放物体质量m大小的关系如图乙所示，电源电压为6 V保持不变，则（）A. R2的阻值变化范围为0~1000 ΩB. 电路中电流的变化范围为0.1 A~0.6 AC. 电路中电流为0.02 A时，托盘内物体的质量为600 gD. 托盘内物体质量为400 g 时，电流表的示数为0.01 A沿此线折叠【答案】C【解析】【解答】A. 由图乙可知,压敏电阻R2的阻值变化范围为0∼500Ω，A不符合题意；B. 当托盘内物体的质量为零时,压敏电阻R2＝500Ω，则电路总电阻：R＝R1+R2＝100Ω+500Ω＝600Ω，此时电路中的电流：I＝＝0.01A，当托盘内物体的质量为1000g时,压敏电阻阻值是0Ω，则电路总电阻：R′＝R1+R′2＝100Ω+0Ω＝100Ω，此时电路中的电流：I′＝＝0.06A，所以，电路中电流的变化范围为0.01A∼0.06A，B不符合题意；C. 当电路中电流I1＝0.02A时，电路总电阻：R总＝＝300Ω，则压敏电阻R2的阻值：R2＝R总−R1＝300Ω−100Ω＝200Ω，由图乙可知,当R2＝200Ω时，托盘内物体的质量为600g，C符合题意；D. 当托盘内物体质量为400g时,由图乙可知,R2″＝300Ω时，则电路总电阻：R′总＝R1+R2″＝100Ω+300Ω＝400Ω，此时电路中的电流：I2＝＝0.015A，D不符合题意。

故答案为：C。

【分析】电阻R1、R2串联电流表测电路中的电流，由图乙可知，压敏电阻R2的阻值变化范围；根据串联电路电阻特点和欧姆定律求出电路中电流的变化范围；再根据欧姆定律、串联电路电阻特点求出托盘内物体的质量和电流表的示数.2．如图所示的电路中，当只闭合开关S1时，电流表、电压表的示数分别为I1、U1，当开关S1、S2都闭合时，电流表、电压表的示数分别为I2、U2，则下列关系式正确的是（）A. I2=I1、U2＜U1B. I2＞I1、U2=U1C. I2＞I1、U2＞U1D. I2＜I1、U2＜U1【答案】C【解析】【解答】解：当只闭合开关S1时，R1与R2串联，电压表测R2两端的电压U1，电流表测电路中的电流I1；当开关S1、S2都闭合时，电路为R2的简单电路，电压表测R2两端的电压U2，电流表测电路中的电流I2；因串联电路中总电阻等于各分电阻之和，所以，电路中的总电阻变小，由I= 可知，电路中的电流变大，即电流表的示数变大，则I2＞I1，故AD错误；由U=IR可知，R2两端的电压变大，即电压表的示数变大，则U2＞U1，故B错误、C正确．故选C．【分析】当只闭合开关S1时，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流；当开关S1、S2都闭合时，电路为R2的简单电路，电压表测R2两端的电压，电流表测电路中的电流，根据电阻的串联判断电路中总电阻的变化，根据欧姆定律可知电路中电流的变化和R2两端的电压变化，然后得出答案．3．如题图所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a 端，电压表示数U与电流表示数I的变化关系如题图所示，下列说法不正确的是（）A. 电源电压是9VB. 定值电阻R的阻值是6ΩC. 滑动变阻器的阻值范围是0～18ΩD. 若定值电阻R出现接触不良时，电流表示数为0，电压表示数为9V【答案】C【解析】【解答】当滑片P位于a端时，电路为R的简单电路，由图象可知，电路中的最大电流1.5A时，电压表的示数为9V，即电源的电压为9V；由可得，定值电阻R的阻值：；当滑片P位于b端时，定值电阻R与滑动变阻器的最大阻值串联，由图象可知，电路中的最小电流I1=0.5A，此时定值电阻两端的电压U=3V，滑动变阻器分得电压为U2=U-U1=9V-3V=6V，所以滑动变阻器的最大阻值：R max===12Ω，滑动变阻器的阻值范围是0～12Ω。

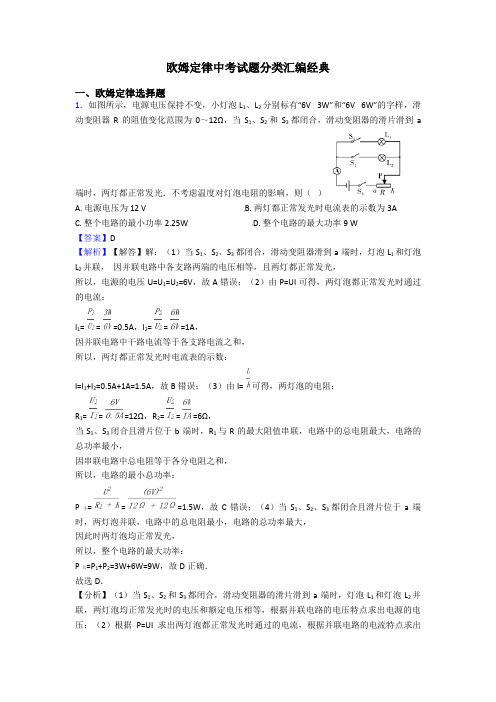

欧姆定律中考试题分类汇编经典一、欧姆定律选择题1．如图所示，电源电压保持不变，小灯泡L1、L2分别标有“6V3W”和“6V6W”的字样，滑动变阻器R的阻值变化范围为0～12Ω，当S1、S2和S3都闭合，滑动变阻器的滑片滑到a端时，两灯都正常发光．不考虑温度对灯泡电阻的影响，则（）A. 电源电压为12 VB. 两灯都正常发光时电流表的示数为3AC. 整个电路的最小功率2.25WD. 整个电路的最大功率9 W【答案】D【解析】【解答】解：（1）当S1、S2、S3都闭合，滑动变阻器滑到a端时，灯泡L1和灯泡L2并联，因并联电路中各支路两端的电压相等，且两灯都正常发光，所以，电源的电压U=U1=U2=6V，故A错误；（2）由P=UI可得，两灯泡都正常发光时通过的电流：I1= = =0.5A，I2= = =1A，因并联电路中干路电流等于各支路电流之和，所以，两灯都正常发光时电流表的示数：I=I1+I2=0.5A+1A=1.5A，故B错误；（3）由I= 可得，两灯泡的电阻：R1= = =12Ω，R2= = =6Ω，当S1、S3闭合且滑片位于b端时，R1与R的最大阻值串联，电路中的总电阻最大，电路的总功率最小，因串联电路中总电阻等于各分电阻之和，所以，电路的最小总功率：P小= = =1.5W，故C错误；（4）当S1、S2、S3都闭合且滑片位于a端时，两灯泡并联，电路中的总电阻最小，电路的总功率最大，因此时两灯泡均正常发光，所以，整个电路的最大功率：P大=P1+P2=3W+6W=9W，故D正确．故选D．【分析】（1）当S1、S2和S3都闭合，滑动变阻器的滑片滑到a端时，灯泡L1和灯泡L2并联，两灯泡均正常发光时的电压和额定电压相等，根据并联电路的电压特点求出电源的电压；（2）根据P=UI求出两灯泡都正常发光时通过的电流，根据并联电路的电流特点求出两灯都正常发光时电流表的示数；（3）根据欧姆定律求出两灯泡的电阻，两灯泡的最大电阻和R的最大阻值串联时电路中的总电阻最大，电路的总功率最小，根据电阻的串联和P=UI= 求出电路的最小总功率；（4）当S1、S2、S3都闭合且滑片位于a端时，两灯泡并联，电路中的总电阻最小，电路的总功率最大，此时两灯泡的实际功率和额定功率相等，两灯泡的功率之和即为电路的总功率．2．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（）A. 电压表V1的示数变大，电流表A的示数变大B. 电压表V2的示数变大，电流表A的示数变小C. 电压表V1的示数变大，电流表A的示数变小D. 电压表V2的示数变大，电流表A的示数变大【答案】 A【解析】【解答】解：由图知，定值电阻R1和滑动变阻器R2串联，V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量串联电路中的电流。

（物理）中考物理欧姆定律真题汇编(含答案)含解析一、欧姆定律选择题1．如图所示，电源电压保持不变，开关S闭合后，调节滑动变阻器滑片，下列说法正确的是（）A. 滑片向左滑动，电流表示数增大，电压表示数减小B. 滑片向左滑动，电流表、电压表示数都增大C. 滑片向右滑动，电流表、电压表示数都增大D. 滑片向右滑动，电流表示数减小，电压表示数增大【答案】 B【解析】【解答】串联电路，且电压表测量灯泡电压，则当滑片向左滑动时总电阻变小，电流变大，灯泡分得电压变大，则电流表示数变大，电压表示数变大；反之，当滑片向右滑动时，电流表示数变小，电压表示数变小。

故答案为：B【分析】结合电路图，理清元件的连接方式及电表的测量对象，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化，根据串联电路的分压特点可知灯泡两端的电压变化.2．灯泡L上标有“6V 6W”字样，测得该灯泡的电流随电压变化的关系如图甲所示．现把灯泡L接入如图乙所示的电路中，若电源电压为10V不变，电流表的量程为“0～0.6A”，电压表的量程为“0～15V”，则下列说法正确的是（）A. 灯泡L正常发光时，电压表的示数为6VB. 当电流表示数为0.4A时，电压表的示数为9VC. 灯泡L的电阻值随电压表的示数的增大而增大D. 为了保证电路安全，整个电路消耗的最大功率为10W【答案】 B【解析】【解答】解：A、灯泡正常发光时的电压U L=6V，因为串联电路中总电压等于各分电压之和，所以，灯泡L正常发光时，电压表的示数：U R=U﹣U L=10V﹣6V=4V，故A错误；B、由图象可知，当I=0.4A时，U L=1V，所以U R=U﹣U L=10V﹣1V=9V．故B正确；C、灯泡的电阻随温度的升高而增大，即灯泡两端的电压越大时，实际功率越大，温度越高，电阻越大，因电压表的示数越大时，灯泡两端的电压越小，所以，灯泡的电阻随两端的电压增大而减小．故C错误；D、由图象可知，当灯泡正常发光（U L=6V）时，电路中的电流为1A＞0.6A，所以电路中的最大电流为I=0.6A，电路消耗的最大电功率P max=UI max=10V×0.6A=6W．故D错误．故选B．【分析】由电路图可知，灯泡L与滑动变阻器R串联，电压表测R两端的电压，电流表测电路中的电流；（1）灯泡正常发光时的电压和额定电压相等，根据欧姆定律求出电压表的示数；（2）根据图象读出当电流表示数为0.4A时，灯泡两端的电压，根据电阻的串联特点求出电压表的示数；（3）灯泡两端的电压越大时，实际功率越大，温度越高，电阻的越大，根据串联电路的电压特点可知电压表示数增大时灯泡两端的电压变化，进一步得出灯泡电阻与电压表示数之间的关系；（4）根据图象可知灯泡正常工作时的额定电流，并与电流表的量程相比较得出电路的最大电流，即可判断灯泡是否能正常工作；根据P=UI求出电路消耗的最大电功率．3．某兴趣小组为了研究电子温控装置，连接成如图所示电路，R1为热敏电阻，热敏电阻的阻值随温度的升高而减小，闭合开关，当温度降低时，下列说法中正确的是（）A. 电压表V2和电流表A示数均变大B. 电压表V1和电流表A示数之比不变C. 电压表V2和电流表A的乘积不变D. 电压表V2变化量和电流表A变化量之比不变【答案】D【解析】【解答】解：由电路图可知，R1与R2并联后再与R0串联，电压表V1测并联部分的电压，电压表V2测R0两端的电压，电流表测干路中的电流．（1）因热敏电阻的阻值随温度的升高而减小，所以，当温度降低时，热敏电阻R1的阻值变大，并联部分的电阻变大，电路中的总电阻变大，由I= 可知，干路中的电流变小，即电流表A的示数变小，由U=IR可知，R0两端的电压变小，即电压表V2的示数变小，故A错误；由电压表V2示数变小、电流表A示数变小可知，电压表V2和电流表A的乘积变小，故C 错误；因串联电路中总电压等于各分电压之和，所以，并联部分的电压变大，即电压表V1的示数变大，由电压表V1的示数变大、电流表A示数变小可知，电压表V1和电流表A示数之比变大，故B错误；（2）设温度变化前后，干路中的电流分别为I1、I2，则电压表V2示数的变化量：△U2=I2R0﹣I1R0=（I2﹣I1）R0=△IR0，即 =R0，且R0的阻值不变，所以，电压表V2变化量和电流表A变化量之比不变，故D正确．故选D．【分析】由电路图可知，R1与R2并联后再与R0串联，电压表V1测并联部分的电压，电压表V2测R0两端的电压，电流表测电路中的电流．（1）根据热敏电阻阻值与温度的关系得出当温度降低时其阻值的变化，进一步可知并联部分的电阻变化和电路中总电阻的变化，根据欧姆定律可知电路中电流的变化和R0两端的电压变化，然后得出电压表V2和电流表A 的乘积变化；根据串联电路的电压特点和并联电路的电压特点可知电压表V1的示数变化，然后得出电压表V1和电流表A示数之比变化；（2）设出温度变化前后电路中的电流，根据欧姆定律得出电压表示数和电流表示数与R0的阻值关系，然后得出电压表V2变化量和电流表A变化量之比的变化．4．如图电路，电源电压不变，闭合开关S，当滑片P置于滑动变阻器R2的最右端B处时，电压表的示数为4V，定值电阻R1的功率为0.8W；当滑片P置于滑动变阻器R2的中点时，电压表的示数变化了1V．下列结果正确的是（）A. 电源电压为8VB. R1的阻值为20ΩC. 电路前后电流之比为1：3D. 电路总功率变化了1.2W【答案】 D【解析】【解答】解：（1）由电路图可知，R1与R2串联，电压表测滑动变阻器R2两端的电压，因串联电路中总电阻等于各分电阻之和，所以，当滑片在B处时，电路中的电流：I1＝，则滑动变阻器两端的电压：U2＝I1×R2＝ ×R2＝4V﹣﹣﹣﹣﹣﹣﹣①由图知，当滑片P置于滑动变阻器R2的中点时，滑动变阻器的电阻减小，由串联分压的规律可知，电压表的示数减小，即此时滑动变阻器两端电压为U2＝4V﹣1V＝3V，同理可得，此时滑动变阻器两端的电压：U2′＝ × ＝3V﹣﹣﹣﹣﹣﹣﹣﹣﹣②用①式比②式可得：＝，解得：R2＝2R1﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣③将③代入①式可得：＝4V，解得：U＝6V，A不符合题意；（2）当滑片P置于滑动变阻器R2的最右端B处时，电压表的示数为4V，定值电阻两端的电压为U1＝6V﹣4V＝2V，此时定值电阻R1的功率为0.8W，即；P1＝＝＝0.8W，解得：R1＝5Ω，则R2＝2R1＝2×5Ω＝10Ω，B不符合题意；（3）电路前后电流之比为I1：I2＝：＝：＝，C不符合题意；（4）电路总功率变化了：△P＝P2总﹣P1总＝﹣＝﹣＝1.2W，D符合题意。

2012-2014年中考物理欧姆定律试题汇编解析（3份）2012年中考物理试题汇编(6月25日)考点08：欧姆定律一、选择题1．（2012浙江嘉兴，第20题）电控调光玻璃能根据光照强度自动调节玻璃的透明度，其原理是：光照增强，光敏电阻Rx阻值变小，施加于玻璃两端的电压降低，玻璃透明度下降，反之则玻璃透明度上升，若电源电压不变，R0是定值电阻，则下列电路图中符合要求的是（）【答案】C2．(2012浙江宁波，第18题)如图为小科设计的遮光感烟探测器部分工作原理图，在一个外部光线无法进入的烟室中，装有一个激光发生器及带有一感光电阻（R0）的电路，R为定值电阻，电源电压恒定；当烟雾进入烟室后，激光被烟雾遮挡而使感光电阻的阻值发生变化。

当烟雾达到某一浓度时，探测器便会发出警报。

已知光照越强，感光电阻阻值越小，反之则越大。

当烟雾进入烟室并越来越浓时，则（）A．电路的总电阻逐渐变小B．电压表的示数逐渐变大C．电流表的示数逐渐变大D．R消耗的功率逐渐变大【答案】B3．（2012湖南株洲，第18题）如图7所示，闭合开关S后，当滑动变阻器的滑片P向上滑动时，各电表示数变化正确的是（）A．电流表和电压表的示数均变小B．电流表和电压表的示数均变大C．电流表示数变大、电压表的示数不变D．电流表示数变小、电压表的示数不变【答案】D4．（2012江西，第12题）如图8所示，电源电压保持不变，闭合开关S后，将滑动变阻器R：的滑片P向左滑动，下列说法正确的是A．电流表的示数变小，电压表的示数变大B．电流表的示数变小，电压表的示数不变C．电压表与电压表的示数之和不变D．电压表与电流表的示数之比不变【答案】B5．(2012江苏扬州，第10题)如图所示的电路中，电源电压恒定，当开关S闭合时（）A.V表示数变小，A表示数变大B.V表示数变大，A表示数变小C.V表示数不变，A表示数变小D.V表示数不变，A表示数变大【答案】D6．(2012山东德州，第12题)如图9所示是电阻甲和乙的U-I图象，下列说法正确的是A．甲的电阻值保持10Ω不变B．乙的电阻值保持20Ω不变C．甲、乙并联在电路中，当电源电压为2V时，电路总电流为0.3A D．甲、乙串联在电路中，当电路电流为0.2A时，甲的功率为0.6W 【答案】C7．（2012山东菏泽，第9题）小军采用图4的电路，研究“通过某导体的电流与它的电阻关系”，他分别用5Ω和10Ω的电阻做两次实验，当完成第一次实验后，小军将A、B两点间的电阻R由5Ω更换为10Ω，闭合开关后，滑动变阻器应该（）A.保持变阻器滑片不动B．将变阻器滑片向右移动C．将变阻器滑片向左移动D．更换阻值更大的滑动变阻器。

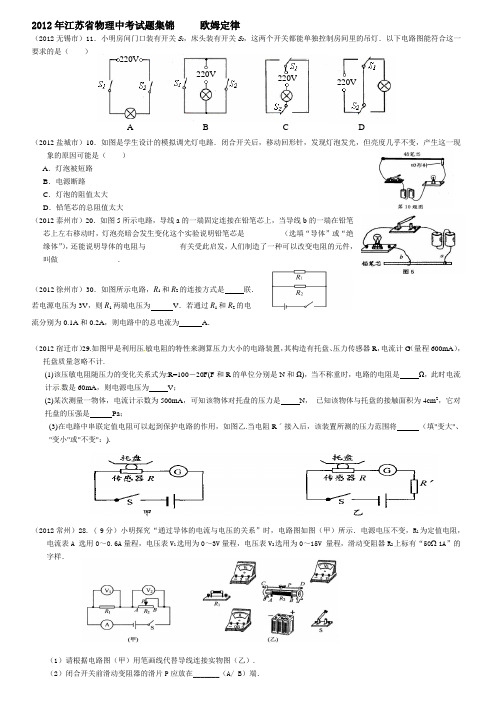

2012年江苏省物理中考试题集锦 欧姆定律（2012无锡市）11．小明房间门口装有开关S 1，床头装有开关S 2，这两个开关都能单独控制房间里的吊灯．以下电路图能符合这一要求的是（ ）（2012盐城市）10．如图是学生设计的模拟调光灯电路．闭合开关后，移动回形针，发现灯泡发光，但亮度几乎不变，产生这一现象的原因可能是（ ）A ．灯泡被短路B ．电源断路C ．灯泡的阻值太大D ．铅笔芯的总阻值太大（2012泰州市）20．如图5所示电路，导线a 的一端固定连接在铅笔芯上，当导线b 的一端在铅笔芯上左右移动时，灯泡亮暗会发生变化这个实验说明铅笔芯是__________（选填“导体”或“绝缘体”），还能说明导体的电阻与_________有关受此启发，人们制造了一种可以改变电阻的元件，叫做________________.（2012徐州市）30．如图所示电路，R 1和R 2的连接方式是 联． 若电源电压为3V ，则R 1两端电压为 V ．若通过R 1和R 2的电 流分别为0.1A 和0.2A ，则电路中的总电流为 A ．（2012宿迁市）29.如图甲是利用压敏电阻的特性来测算压力大小的电路装置，其构造有托盘、压力传感器R ，电流计G （量程600mA ），托盘质量忽略不计.(1)该压敏电阻随压力的变化关系式为:R=100－20F(F 和R 的单位分别是N 和Ω)，当不称重时，电路的电阻是 Ω，此时电流计示数是60mA ，则电源电压为 V ；(2)某次测量一物体，电流计示数为500mA ，可知该物体对托盘的压力是 N ， 已知该物体与托盘的接触面积为4cm 2，它对托盘的压强是 Pa ；(3)在电路中串联定值电阻可以起到保护电路的作用，如图乙.当电阻R ˊ接入后，该装置所测的压力范围将 （填"变大"、"变小"或"不变"：).（2012常州）28. ( 9分）小明探究“通过导体的电流与电压的关系”时，电路图如图（甲）所示．电源电压不变，R 1为定值电阻，电流表A 选用0～0.6A 量程，电压表V 1选用为0～3V 量程，电压表V 2选用为0～15V 量程，滑动变阻器R 2上标有“50Ω 1A ”的字样．（1）请根据电路图（甲）用笔画线代替导线连接实物图（乙）. （2）闭合开关前滑动变阻器的滑片P 应放在⎽⎽⎽⎽⎽⎽⎽（A/ B）端． 第30题A B C D220V220V220V220V（3）闭合开关S ，发现电流表A 与电压表V 2的示数为零，电压表V 1的示数不为零，则电路存在的故障是⎽⎽⎽⎽⎽⎽⎽.（4）排除故障后，继续进行实验，记录电流表A 与电压表V 1的示数，得到一组实验数据，如表格（丙）所示．分析表中实验数据可得结论：当导体的阻值不变时，通过导体的电流与其两端电压成⎽⎽⎽⎽⎽⎽⎽比．（5）实验中，记录电流表A 与电压表V 2的示数，得到一组实验数据，根据实验数据作出I ─U 2图线，如图（丁）所示，电源电压是⎽⎽⎽⎽⎽⎽⎽V ．在保证实验器材安全的前提下，滑动变阻器接入电路的阻值不得小于⎽⎽⎽⎽⎽⎽⎽Ω．（2012盐城市）26.（7分）小明做探究电流与电阻关系的实验．(l)如图甲所示，用笔划线代替导线，将电流表的两根引线接入电路．(2)闭合开关，向右移动滑动变阻器的滑片，直至电压表示数如图乙所示，其值为 V .此过程中，电流表示数 （变大／变小）．(3)更换不同阻值的定值电阻，进一步实验，并将实验数据记录在表格中次数 R/Ω I/A 1 5 0.3 2 10 0.2 3150.1分析表格数据可知第 次实验存在问题，判断的依据是 ，需要补充的实验步骤是：将滑动变阻器的滑片向 调节．（2012无锡市）24．（6分）如图表示是一种自动测定油箱内油面高度的装置，R 是滑动变阻器，它的金属滑片是杠杆的一端，且受定位挡板限制只能在电阻上滑动．当油面在A 处时，滑动变阻器的滑片恰好在最下端；当油面在B 处时，滑动变阻器的滑片在最上端．从油量表（由电流表改装而成）指针所指的刻度，可以知道油箱内油面的高度．现已知油的密度ρ=0.8×103kg/m 3，电源电压是6V ，定值电阻R ′的阻值是12Ω．⑴若浮标有2×10-4m 3的体积浸入油中，则油对它的浮力是多大？(g 取10N/kg) ⑵当油面处在A 处时，电流表示数为多少？⑶已知电流增大时，电流表指针向右偏转，则_______．A ．油面下降时，电流表指针向右偏转B ．油量表零刻度线一定与电流表原零刻度线相重合C ．油量表的刻度值从左往右是逐渐增大的D ．油箱内的油越少，流过电流表的电流越大序号 电压表V 1的示数U 1/V 电流表A 的示数I/A 1 1.0 0.1 2 2.0 0.2 33.00.3（丙）(丁)A BR′ R油量表浮标开场白许多学生认为数学是枯燥的、乏味的。

欧姆定律中考试题分类汇编经典一、欧姆定律选择题1．如图所示，电源电压保持不变，小灯泡L 、 L 分别标有“ 6V 3W”和“ 6V6W”的字样，滑12动变阻器 R 的阻值变化范围为0～12Ω，当 S123都闭合，滑动变阻器的滑片滑到a、 S和 S端时，两灯都正常发光．不考虑温度对灯泡电阻的影响，则（）A. 电源电压为 12 VB. 两灯都正常发光时电流表的示数为3AC. 整个电路的最小功率 2.25WD. 整个电路的最大功率9 W【答案】 D【解析】【解答】解：（1）当 S1 23都闭合，滑动变阻器滑到 a 端时，灯泡1和灯泡、 S、 S LL2并联，因并联电路中各支路两端的电压相等，且两灯都正常发光，所以，电源的电压U=U1=U2=6V，故 A 错误；（ 2）由 P=UI 可得，两灯泡都正常发光时通过的电流：I1= ==0.5A， I2===1A，因并联电路中干路电流等于各支路电流之和，所以，两灯都正常发光时电流表的示数：I=I1 +I2=0.5A+1A=1.5A，故 B 错误；（ 3）由 I=可得，两灯泡的电阻：R1===12 Ω， R2= ==6Ω，当S1、 S3闭合且滑片位于 b 端时， R1与 R 的最大阻值串联，电路中的总电阻最大，电路的总功率最小，因串联电路中总电阻等于各分电阻之和，所以，电路的最小总功率：P 小 ===1.5W，故 C 错误；（ 4）当 S1、 S2、 S3都闭合且滑片位于 a 端时，两灯泡并联，电路中的总电阻最小，电路的总功率最大，因此时两灯泡均正常发光，所以，整个电路的最大功率：P 大 =P1+P2 =3W+6W=9W，故 D 正确．故选 D．【分析】（ 1）当 S1 23都闭合，滑动变阻器的滑片滑到 a 端时，灯泡12并、 S和 S L和灯泡 L 联，两灯泡均正常发光时的电压和额定电压相等，根据并联电路的电压特点求出电源的电压；（ 2）根据P=UI 求出两灯泡都正常发光时通过的电流，根据并联电路的电流特点求出两灯都正常发光时电流表的示数；（3）根据欧姆定律求出两灯泡的电阻，两灯泡的最大电阻和R 的最大阻值串联时电路中的总电阻最大，电路的总功率最小，根据电阻的串联和P=UI= 求出电路的最小总功率；（ 4 ）当 S1、 S2、 S3都闭合且滑片位于 a 端时，两灯泡并联，电路中的总电阻最小，电路的总功率最大，此时两灯泡的实际功率和额定功率相等，两灯泡的功率之和即为电路的总功率．2．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P 从b 端向 a 端滑动的过程中（）A. 电压表V1的示数变大，电流表 A 的示数变大B. 电压表V2的示数变大，电流表 A 的示数变小C. 电压表V1的示数变大，电流表 A 的示数变小D. 电压表V2的示数变大，电流表 A 的示数变大【答案】A【解析】【解答】解：由图知，定值电阻R1 和滑动变阻器R2 串联， V1 测量 R1 两端的电压，电压表V2 测量 R2 两端的电压，电流表测量串联电路中的电流。

2012年中考物理试题汇编欧姆定律计算题1．（2012重庆，第19题）在如图所示的电路中，电源电压保持不变，电阻1R 的阻值为20Ω。

闭合开关S ，电流表1A 的示数为0.3A ，电流表2A 的示数为0.2A 。

求：⑴电源电压U ； ⑵电阻2R 的阻值。

【答案】⑴6V ⑵30Ω2．(2012浙江杭州，第36题)（8分）如图是利用滑动变阻器控制电流的电路，其中电阻R 为100Ω，它与滑动变阻器串联在电路中，通过电阻的电流可在10mA ～100mA 范围内调节。

(1)、选用电源的电压应为多大？ （2）、变阻器的总电阻为多大？额定电流至少要多大？ （3）、上述电路能否使电阻R 两端的电压调为零？请说明理由。

【答案】（1）10V （2）900Ω 0.1A （3）不能，因为电路中的电流最小是10mA,所以此时滑动变阻器阻值接入电路的阻值最大，为900Ω，其两端电压U=IR 1=0.01A ×900Ω=9V ，总电压为10V ，所以它还分得1V 的电压。

(其实对于电阻R ，它两端电压U=IR ，只要存在电流，它两端就会有电压，因为电流不能为零，所以电压不能为零。

)3．（2012安徽，第23题）有一种装饰用的小彩灯，如图a 所示，它的内部是由一个定值电阻与灯丝并联而成，等效电路如图b 所示。

已知灯丝的电阻R 1=10Ω，定值电阻R 2=1000Ω。

(1)求这个小彩灯的电阻。

(结果保留一位小数)(2)若将一个小彩灯接在电压为1．5V 的电源两端，求通过灯丝R ，的电流大小.(3)如图c 所示，将数十个小彩灯串联后接在电压为Ⅳ的电源两端，均正常发光(图中只画出3个，其他未画出)。

若其中一个灯的灯丝断了，其他小彩灯的亮度如何变化?写出你的判断依据。

【答案】（1）12121010009.9101000R R R R R Ω⨯Ω==≈Ω+Ω+Ω（2）11.50.1510U V I A R ===Ω（3）其它小灯泡变暗。

【物理】中考物理欧姆定律真题汇编(含答案)一、欧姆定律选择题1．现有R1、R2两个电阻，它们的U﹣I关系图象分别如图甲、图乙所示。

将这两个电阻串联后接入电压为6V的电源两端，下列说法正确的是（）A. 该电路中电阻R1的阻值是电阻R2阻值的2倍B. 通过电阻R1的电流是通过电阻R2电流的2倍C. 电阻R1两端的电压与电阻R2两端的电压相等D. 电阻R1与电阻R2的电功率相等【答案】 A【解析】【解答】解：因串联电路中各处的电流相等，所以，将这两个电阻串联后接入电压为6V的电源两端时，通过它们的电流相等，B不正确；因串联电路中总电压等于各分电压之和，所以，由图象可知，当电路中的电流I＝0.2A，U1＝4V，U2＝2V时符合，则＝＝，C不正确；由I＝可得，两电阻的阻值之比：＝＝＝，A符合题意；由P＝UI可得，两电阻的电功率之比：＝＝＝，D不正确。

故答案为：A。

【分析】两电阻串联时通过它们的电流相等，且它们两端的电压之和等于电源的电压，根据两个图象找出符合的电压和电流值；然后根据欧姆定律判断电路中两电阻的阻值关系，根据P＝UI判断两电阻的电功率之间的关系。

2．如图所示电路，电源电压恒为4.5V，定值电阻R0的阻值为10Ω，滑动变阻器的最大阻值为30Ω，电阻箱R x最大阻值为999.9Ω，电流表量程为0～0.6A，电压表量程为0～3V．闭合开关S，下列说法正确的是（）A. S1、S2均向左闭合，R x允许接入电路的最大阻值为20ΩB. S1、S2均向右闭合，电路允许消耗的最大功率为2.7WC. S1向左、S2向右闭合，R x允许接入电路的最大阻值为60ΩD. S1向右、S2向左闭合，只调R x使电流表示数减半后其阻值一定大于原来的2倍【答案】 D【解析】【解答】解：⑴闭合开关S，S1、S2均向左闭合时，R0、R x、滑动变阻器串联，电压表测R x两端的电压，电流表测电路中的电流，当滑动变阻器接入电路中的电阻最大且电压表的示数U x＝3V时，电阻箱R x接入电路中的电阻最大，因串联电路中总电压等于各分电压之和，所以，R0和滑动变阻器两端的电压之和：U0滑＝U﹣U x＝4.5V﹣3V＝1.5V，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：I1＝＝＝0.0375A，R x允许接入电路的最大阻值：R x大＝＝＝80Ω，A不符合题意；⑵闭合开关S，S1、S2均向右闭合时，R0、R x、滑动变阻器串联，电压表测R0两端的电压，电流表测电路中的电流，当电压表的示数U0＝3V时，电路中的电流：I2＝＝＝0.3A，因串联电路中各处的电流相等，且电流表量程为0～0.6A，所以，电路中的最大电流为0.3A，则电路允许消耗的最大功率：P大＝UI2＝4.5V×0.3A＝1.35W，B不符合题意；⑶闭合开关S，S1向左、S2向右闭合时，R0、R x、滑动变阻器串联，电压表测R0和R x两端的电压，电流表测电路中的电流，当滑动变阻器接入电路中的电阻最大且电压表的示数U0x＝3V时，电阻箱R x接入电路中的电阻最大，此时滑动变阻器两端的电压：U滑＝U﹣U0x＝4.5V﹣3V＝1.5V，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：I3＝＝＝0.05A，则R0和R x的最大总阻值：R总＝＝＝60Ω，所以，R x允许接入电路的最大阻值：R x大′＝R总﹣R0＝60Ω﹣10Ω＝50Ω，C不符合题意；⑷闭合开关S，S1向右、S2向左闭合，R0、R x、滑动变阻器串联，电压表被短路，电流表测电路中的电流，设此时电路的总电阻为R总′＝R x+R0+R滑，即R x＝R总′﹣R0﹣R滑，只调R x使电流表示数减半时，电路的总电阻R总″＝R x′+R0+R滑，即R x′＝R总″﹣R0﹣R滑，由R＝可知，只调R x使电流表示数减半时，电路的总电阻R总″＝2（R x+R0+R滑），则R x′﹣R x＝（R总″﹣R0﹣R滑）﹣（R总′﹣R0﹣R滑）＝R总″﹣R总′＝2（R x+R0+R滑）﹣（R x+R0+R滑）＝R x+R0+R滑＞R x，所以，R x′＞2R x，即只调R x使电流表示数减半后其阻值一定大于原来的2倍，D符合题意。
