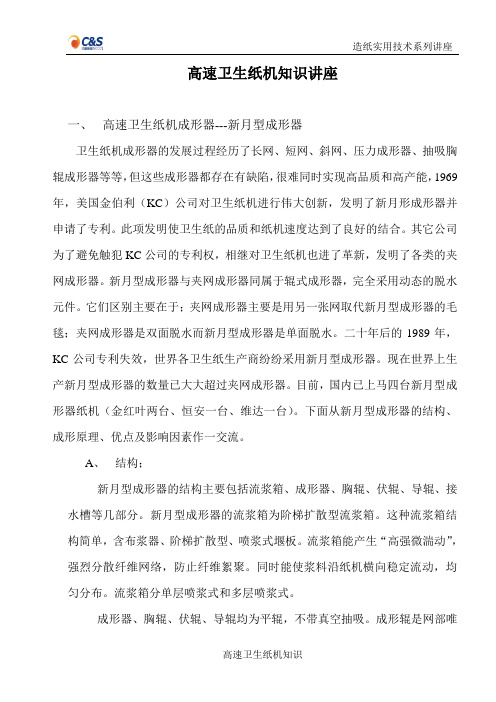

高速卫生纸机知识讲座一、高速卫生纸机成形器---新月型成形器卫生纸机成形器的发展过程经历了长网、短网、斜网、压力成形器、抽吸胸辊成形器等等，但这些成形器都存在有缺陷，很难同时实现高品质和高产能，1969年，美国金伯利（KC）公司对卫生纸机进行伟大创新，发明了新月形成形器并申请了专利。
此项发明使卫生纸的品质和纸机速度达到了良好的结合。
其它公司为了避免触犯KC公司的专利权，相继对卫生纸机也进了革新，发明了各类的夹网成形器。
新月型成形器与夹网成形器同属于辊式成形器，完全采用动态的脱水元件。
它们区别主要在于；夹网成形器主要是用另一张网取代新月型成形器的毛毯；夹网成形器是双面脱水而新月型成形器是单面脱水。
二十年后的1989年，KC公司专利失效，世界各卫生纸生产商纷纷采用新月型成形器。
现在世界上生产新月型成形器的数量已大大超过夹网成形器。
目前，国内已上马四台新月型成形器纸机（金红叶两台、恒安一台、维达一台）。
下面从新月型成形器的结构、成形原理、优点及影响因素作一交流。
A、结构；新月型成形器的结构主要包括流浆箱、成形器、胸辊、伏辊、导辊、接水槽等几部分。
新月型成形器的流浆箱为阶梯扩散型流浆箱。
这种流浆箱结构简单，含布浆器、阶梯扩散型、喷浆式堰板。
流浆箱能产生“高强微湍动”，强烈分散纤维网络，防止纤维絮聚。
同时能使浆料沿纸机横向稳定流动，均匀分布。
流浆箱分单层喷浆式和多层喷浆式。
成形器、胸辊、伏辊、导辊均为平辊，不带真空抽吸。
成形辊是网部唯一的驱动辊。
接水槽的结构设计要充分考虑成形区脱下来的白水具有很高的动能。
通常，接水槽中焊接有很多角度的叶片，一方面要消除动能，防止白水反溅到网上，影响纸面的成形，另一方面除气、脱泡，改善成形区的环境。
B、成形原理；新月型成形器的成形原理与夹网成形器相似。
低浓的浆料悬浮液由流浆箱喷射到包在成形辊之上的毛毯和成形网之间楔形脱水成形区内。
然后沿着成形辊作弧形运动。
由于网的张力作用，湿纸页中的水就通过成形网面脱离出来，被甩到接水盘中排走。
丝网印刷机一、丝网印刷机的种类由于丝网印刷的应用范围很广，因此按照其用途、承印材料及其形状的不同而有多种印刷方法，印刷机的种类也是多种多样的。
丝网印刷的方法大致分为平面印刷和曲面印刷。
平面印刷中包罗纸张印刷、长台印刷和圆筒式印刷。
平面印刷主要以广告、卡片类、金属及塑料标牌等单张印刷品为对象。
长台印刷是以卷筒纸、软质乙烯薄膜等承印物为对象进行持续印刷。
曲面印刷是一种在金属、塑料、陶器、玻璃等圆筒及锥形外外表长进行印刷的方法。
平面印刷按照其自动化程度可分为：①手握刮板进行刮印的手动式印刷。
②刮板的刮印为机械传动，承印物的送入和取出以手工进行的半自动式印刷。
③刮板的刮印、承印物的移动都为机械传动的全自动式印刷。
丝网印刷机的分类，如表3－1所列。
表3－1 丝网印刷机的分类网版形状承印物外表形状刮印工作台或滚筒的形式印刷色数与自动化程度主运动方式特点及用途平形网版平面滚筒式单色自动单张纸自动印刷，速度每小时可达3000～4000英寸，可印刷贴花纸和商标等。
多色自动平台式揭书式单色半自动尺寸适应性大，上下料空间大，刚性差、精度低，速度慢。
印服装、宣传画、玻璃等程度升降式单色自动工作平稳、套印精度好，适用于印刷线路板、电子元件及多色丝印。
滑台式多色自动同上平形网版曲面工作台：是可调换的附件，以适应不同形状的外表印刷，可以认为其工作台是万能的。
可对平面、圆柱面、圆锥面、椭圆面、球面进行直接印刷。
适用于中空塑料容器、玻璃器皿、金属罐等制成品的外表印刷。
圆形网版平面平台式多色自动高效、持续，适用于印染行业，应用有待进一步一开发。
滚筒式有待研究开发，一旦有商业价值将大大改变丝印在出书及包装印刷业的地位。
手动式印刷的特点是，即使承印物的形状大小改变，只要有与之相应的印版和印台及熟练的印刷技术，就可很容易地进行各种各样的印刷。
但是与机器印刷比拟，其印刷速度低，在每次印刷时，着墨量易发生变化。
因此，在多量量的印刷中一般很少使用。
BF-10成型器优缺点卫生纸原纸的生产一般包括浆料制备和造纸两个工段，最关键的设备是卫生纸机。
我国生产高档卫生纸的纸机主要从国外引进,根据成形方式的区别，主要有新月型和真空圆网型两种类型。
截至2008年底，累计引进的新月型成形器卫生纸机有30多台（包括在建），BF型卫生纸机有47台（包括在建）。
新月型成形器卫生纸机的主要供应商有：奥地利安德里茨（Andritz AG）、芬兰美卓（Metso Paper）、美国比洛伊特（Beloit，现已关闭）、意大利亚赛利（A.Celli Paper）、波兰PMP集团（PMP Group）、意大利欧弗（Over）、意大利Recard、韩国京龙（Kyoung yong）等，其中从安德里茨引进的有9台，从美卓引进的有7台（包括在建）。
真空圆网型（BF 型）卫生纸机的供应商是日本川之江公司（Kawanoe Zoki）。
新月型成形器卫生纸机在中国的主要用户有：恒安、APP金红叶、贵糖、永丰余、维达、金佰利、潜利、王子妮飘、美洁、中顺等。
真空圆网型（BF型）卫生纸机在中国的主要用户有：维达、中顺、东冠、南宁凤凰、江门仁科、山东中顺、东莞永昶、潍坊恒联等。
新月型成形器是美国金佰利公司在20世纪60年代末发明的，此项发明使卫生纸的品质和纸机速度达到了良好的结合。
经过30多年的实践利用，新月型成形器卫生纸机在全球是高速卫生纸机的主导机型，也被认为是最佳机型。
它具有很多优点：1) 车速高，产能大。
通常车速为1000～2200米/分，产能50～220吨/日；2) 脱水快速、均匀；3) 纤维留着率高，成纸品质好；4) 网、毯的寿命长；5) 与夹网成形器卫生纸机相比，结构简单，操作方便，需要的操作人员少。
新月型成形器卫生纸机的最突出优点是车速高、产能大、成纸品质好。
一般适合于大型卫生纸厂。
从产品的柔软度、松厚度等质量指标来看，新月型成形器卫生纸机，特别是双层流浆箱结构的机型，要比BF型纸机具有优势，更适合生产高档的纸巾纸。
纸机和抄纸的相关知识1、新月型纸机介绍：生活纸原纸生产一般包括浆料制备和原纸抄造两个工段，最关键的设备是卫生纸机。
根据成形方式主要有新月型和真空圆网型两种类型；新月型纸机采用离心脱水成型方式，真空圆网纸机采用真空抽吸成型方式。
——新月型成形器卫生纸机的主要供应商有：奥地利安德里茨、芬兰美卓、意大利亚赛利、波兰PMP、意大利欧弗的OVER、意大利Recard、意大利特斯克、韩国京龙等。
新月型纸机在中国的主要用户有：恒安、APP金红叶、贵糖、永丰余、维达、金佰利、潜利、王子妮飘、美洁、中顺、银鸽等。
——真空圆网型（BF型）卫生纸机的供应商是日本川之江公司（Kawanoe Zoki）。
在中国的主要用户有：维达、中顺、东冠、南宁凤凰、江门仁科、山东中顺、潍坊恒联等新月型成形器是美国金佰利公司在20世纪60年代末发明的，此项发明使卫生纸的品质和纸机速度达到了良好的结合。
经过30多年的实践利用，新月型成形器卫生纸机在全球是高速卫生纸机的主导机型，也被认为是最佳机型。
它具有很多优点：——车速高，产能大。
通常车速为1000～2200m/分，产能50～220t/d；——脱水快速、脱水均匀；——纤维留着率高，成纸品质好；——网、毯的寿命长；——结构简单，操作方便，需要的操作人员少。
相对于新月型纸机来说，由于新月型成形器卫生纸机车速高，对干燥的能力要求高，干燥部需要使用热风气罩（用高压蒸汽、燃气或燃油）；由于单台纸机的产能大，因此在品种变换方面不如BF型卫生纸机灵活，BF型纸机在这方面具备优势。
BF型纸机在日本还有BF-15和BF-20的机型，车速也可以达到1100～1400m/min；但超过1000m时能耗较高。
一般认为纸机车速在1000m/min以上时，选择新月型成形器卫生纸机比较合适，而车速在1000m/min以下时，选择BF型纸机较好。
BF系列真空圆网卫生纸机，自从20世纪80年代进入中国市场后，近十年来取得很好的业绩。
