最新CAXA线切割讲义汇总

按ENTER键,开始传输.
(7)传输完毕,在状态栏显示[传输结束].
作业（P97）习题5 1.什么是CAD ? 什么是CAM? 2.CAD分为那两大类?各有何特点? 3.试述手工编程与计算机编程区别? 6.CAXA线切割的主要界面分那几
部分? 8.CAXA线切割的编程过程一般分 为哪几个步骤?
课后的要求和安排: 1.回去要自己复习学过的内容,做 好作业,消化好这堂课的内容.对 不懂的问题,课后再向老师请教.
练习
图6.35蝴蝶图像 图6.39师子图像
同学们找到图形TU2-15a 把它位图矢量化（既生成轮廓线）
Design （设计）
Manufacturing（制造）
Aided （辅助）
Aided
（辅助）
Computer（计算机）
Computer （计算机）
CAD 解决的是设计问题和零件几何造型问题。
CAM 解决的是制造问题,即如何把CAD零件模型通过数控
机床加工出来.
5.1.1 CAD 的分类及特点
二维CAD CAD
国外:美国MasterCAM Pro-engineer UG 等
5.1.2 CAM的工作原理
1.从数控编程说起
数控机床的编程有两种手段,一种是手工编程;另一
种是计算机软件编程,它是计算机辅助制造的主要内 容. (1)手工编程的步骤:工艺路径—计算刀路关键点坐标— 根据坐标值把刀路编成数控程序—通过键盘将程序输 到数控机床上。 (2)计算机软件编程的步骤:在CAD建模前给出工艺路 径—通过CAM软件自动生成数控程序—由计算机通过 通信电缆将程序传送到数控机床上。
(3)单击屏幕左侧的[传输与后置]图标按钮
,弹出[后置
设置]工具栏.

10
03
CAXA线切割软件操作
2024/1/29
11
软件安装与启动
安装步骤
下载CAXA线切割软件安装包；
2024/1/29
双击安装包，按照提示进行安装；
12
软件安装与启动
选择安装路径和相关组件；
完成安装后，启动软件。
启动方法
2024/1/29
13
软件安装与启动
通过桌面快捷方式启动； 在开始菜单中找到CAXA线切割软件并启动。
制定加工工艺
2024/1/29
根据所选加工方法，制定相应的加工 工艺，包括电极丝的选择、工作液的
配制、加工参数的设定等。
选择加工方法 根据加工对象和要求，选择合适的加 工方法，如快走丝线切割、慢走丝线 切割等。
加工过程监控 在加工过程中，实时监控加工状态， 及时调整加工参数，确保加工质量和 效率。
32
2024/1/29
28
参数优化方法探讨
1
试验法
通过大量试验，找出各参数对加工质量的影响规 律，从而确定一组较优的参数组合。
2
专家系统
利用专家系统或人工智能技术对加工参数进行优 化，通过建立知识库和推理机制，实现参数的自 动调整和优化。
数值模拟
3
采用数值模拟技术对线切割加工过程进行模拟， 分析不同参数组合下的加工效果，为参数优化提 供依据。
4
教学目标与要求
掌握基本原理
通过本课程的学习，学生 应掌握CAXA线切割技术 的基本原理、工作流程及 操作方法。
2024/1/29
具备操作技能
学生应能够熟练掌握 CAXA线切割设备的操作 技能，包括设备调试、参 数设置、切割路径规划等。
了解应用领域

五角星的内接边，点击鼠标左键删除。
• 步骤6、轨迹生成 • 选择“线切割—轨迹生成”，在弹出的参数
表菜单当中，选择切入方式为“直线”， 拐角过渡方式为“尖角”；
• 偏移/补偿值为0.1
• 步骤7、选择加工方向、补偿方向及传丝点、
退出点
• 选择加工方向为顺时针，补偿方向为向内，
传丝点为五角星的正上方角处，然后回车 则，传丝点与退出点重合。（这我们选择 重合）

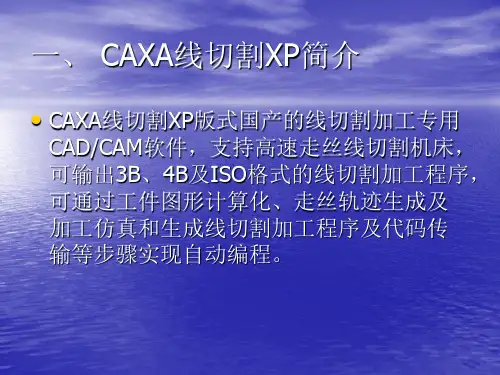

一、 CAXA线切割XP简介
• CAXA线切割XP版式国产的线切割加工专用
CAD/CAM软件，支持高速走丝线切割机床， 可输出3B、4B及ISO格式的线切割加工程序， 可通过工件图形计算化、走丝轨迹生成及 加工仿真和生成线切割加工程序及代码传 输等步骤实现自动编程。
• 二、 CAXA线切割XP 操作界面认识
• 步骤3、把五边形的对角点连接起来。 • 选择“绘制—基本曲线—直线”。
• 步骤4、删除外圆跟正五边形的边 • a、点击左键选中圆的边，然后点击右键，
在出现的下拉菜单中，选择删除，则删除 圆的边；
• b、以同样的方法把正五边形的边删除。
• 步骤5、删除五角星的内连接线
• 选择“绘制—曲线编辑—裁剪”，然后拾取
• 步骤8、轨迹仿真
• 选择“线切割—轨迹仿真”，然后选择加工
轨迹，按[ESC]键退出仿真。
• 步骤9、生成3B代码
• 选择“线切割—3B代码”，弹出记事本，生成的程序。
• 四、 CAXA线切割XP 的操作视频
• 启动CAXA线切割后，进入系统的主界面如
图。
• 主界面包括绘图功能区、菜单系统及状态
栏三部分；
• （1）绘图功能区 • 绘图功能区是用户进行绘图设计的主要工作区域，它占据

2024/1/29
27
典型零件加工案例展示
案例一：简单直线切割
展示简单的直线切割过程，包括设置参数、选择刀具、调整切割速度等步骤。
2024/1/29
分析直线切割中可能出现的问题及解决方法。
28
典型零件加工案例展示
案例二：复杂曲线切割
展示复杂曲线的切割过程，包括导入图形、编辑路径、设置切割参数等 步骤。
安全检查
在开机前，应对机床进行全面 检查，确保各部件完好无损，
冷却液充足且无泄漏。
安全操作
在操作过程中，应严格按照安 全操作规程进行，禁止随意触 碰机床运动部件和电极丝。
安全维护
定期对机床进行维护保养，保 持机床的清洁和良好状态，延
长使用寿命。
2024/1/29
26
CHAPTER 06
加工实例分析与经验分享
手工编程方法
通过手动输入加工指令，实现简单图形的线切割编程。
实例分析
以直线和圆弧构成的简单图形为例，详细讲解手工编程的步骤和注意事项。
2024/1/29
21
自动编程策略探讨
2024/1/29
自动编程软件介绍
介绍常用的线切割自动编程软件，如CAXA线切割、Mastercam 等。
自动编程策略
探讨自动编程中的图形识别、路径规划、指令生成等关键策略，提 高编程效率和准确性。
软件背景及发展历程
01
02
03
初始阶段
20世纪80年代，随着计算 机技术的发展，线切割技 术开始应用于机械制造领 域。
2024/1/29
发展阶段
90年代，caxa线切割软件 逐步发展，实现了从二维 到三维的跨越，满足了复 杂零件的加工需求。
