常用线切割软件(HF、HL、CAXA)比较

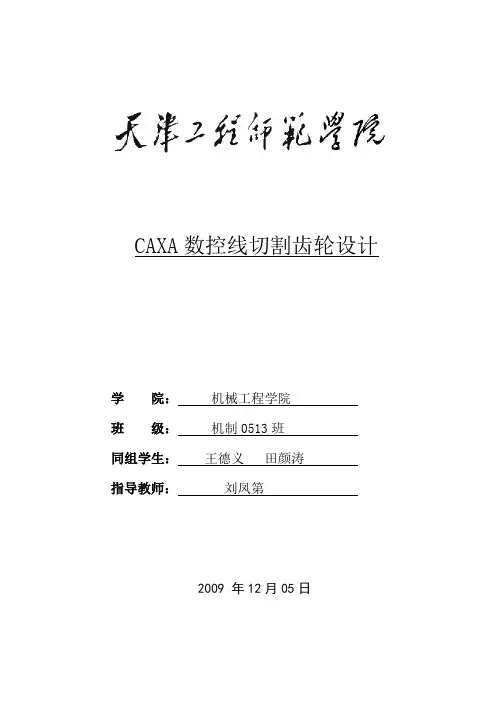

CAXA数控线切割齿轮设计学院：机械工程学院班级：机制0513班同组学生：王德义田颜涛指导教师：刘凤第2009 年12月05日前言CAXA线切割设计是为了进一步提高学生设计能力，也是对学过知识得综合运用。

不仅提高了学生本身的基础知识的水平，并且把知识巩固升华。

从而也有效得把软件熟练掌握，为学生以后的工作奠定了一定的基础。

本次设计是针对CAXA线切割软件进行的，加工了内齿轮、外齿轮，并且使其装配在一起，其内容涵盖了平面绘图、线切割工艺、CAXA线切割软件的应用以及简单的计算等，使这些内容在学后得以应用和巩固。

更是对综合设计能力的锻炼，加深了理解。

本设计由王德义、田颜涛编写，我们的设计可能存在缺点和错误，恳请老师批评指正，以便为今后做更好的设计打基础。

编者2009年11月18日目录1、应用软件线切割CAD/CAM软件介绍……2、电火花线切割加工的主要指标……………3、工件设计……………………………………4、本设计的一些体会…………………………5、参考文献……………………………………1、线切割软件介绍目前常用的线切割CAD/CAM软件有以下几种：YH、AUTOP、YCUT、CAXA等。

大型的CAD/CAM软件包含有线切割模块，如MasterCAM、UG NX等。

CAXA线切割是一个面向线切割机床数控编程的软件系统，它是面向线切割加工行业的计算机辅助自动编程工具软件。

CAXA线切割可以为各种线切割机床提供快速、高效率、高品质的数控编程代码，极大地简化了数控编程人员的工作；CAXA线切割对于在传统编程方式下很难完成的工作，它都可以快速、准确的完成；CAXA线切割为您提供线切割机床的自动编程工具提高效率；CAXA线切割可以交互方式绘制需切割的图形，生成带有复杂形状轮廓的两轴线切割加工轨迹；CAXA线切割支持快走丝线切割机床；可输出3B后置格式。

线切割超强版是基于DOS平台开发应用的，而“CAXA线切割xp”，它在使用上更方便，操作上更简单；在功能方面“CAXA线切割xp”是一个集大成者，它集成了CAXA以前的超强版和绘图版的优势，并根据用户的要求和建议对一些功能进行了加强和补充，能满足用户的各种不同需求。

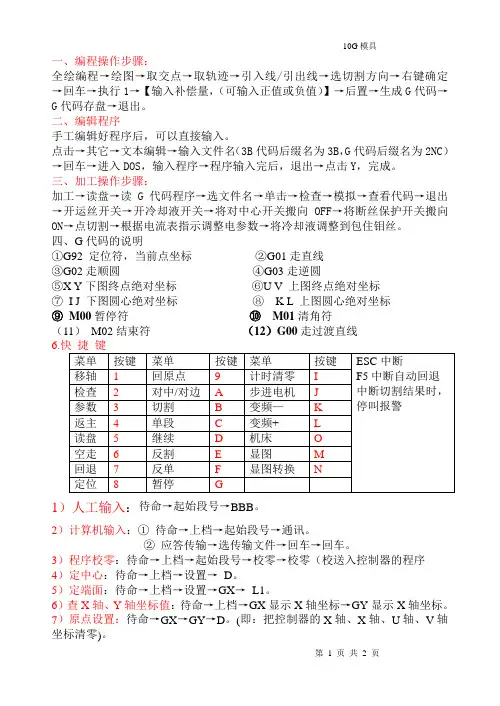

一、编程操作步骤：全绘编程→绘图→取交点→取轨迹→引入线/引出线→选切割方向→右键确定→回车→执行1→【输入补偿量，（可输入正值或负值）】→后置→生成G代码→G代码存盘→退出。

二、编辑程序手工编辑好程序后，可以直接输入。

点击→其它→文本编辑→输入文件名（3B代码后缀名为3B，G代码后缀名为2NC）→回车→进入DOS，输入程序→程序输入完后，退出→点击Y，完成。

三、加工操作步骤：加工→读盘→读G代码程序→选文件名→单击→检查→模拟→查看代码→退出→开运丝开关→开冷却液开关→将对中心开关搬向OFF→将断丝保护开关搬向ON→点切割→根据电流表指示调整电参数→将冷却液调整到包住钼丝。

四、G代码的说明①G92 定位符，当前点坐标②G01走直线③G02走顺圆④G03走逆圆⑤X Y下图终点绝对坐标⑥U V 上图终点绝对坐标⑦I J 下图圆心绝对坐标⑧K L 上图圆心绝对坐标⑨M00暂停符⑩M01清角符（11）M02结束符（12）G00走过渡直线6.1）人工输入：待命→起始段号→BBB。

2）计算机输入：①待命→上档→起始段号→通讯。

②应答传输→选传输文件→回车→回车。

3）程序校零：待命→上档→起始段号→校零→校零（校送入控制器的程序4）定中心：待命→上档→设置→D。

5）定端面：待命→上档→设置→GX→L1。

6）查X轴、Y轴坐标值：待命→上档→GX显示X轴坐标→GY显示X轴坐标。

7）原点设置：待命→GX→GY→D。

(即：把控制器的X轴、X轴、U轴、V轴坐标清零)。

8）高频允许：待命→上档→D.。

（高频灯闪）9）正向加工：待命→起始段号→执行→执行。

10）逆向加工：待命→上档→起始段号→L4→结束段号→逆割→逆割或执行。

11）XY轴回原点：待命→上档→L3。

（断丝回零用.）12）UV轴回原点：待命→上档→L4。

(回零).13）短路时手动回退：听到警报声后按→待命→上档→按下【暂停】键不放。

14）指令缩放：上档→设置→缩放比例值→缩放（以1000为基数，例：1005表示放大5‰）17）高度输入：待命→上档→设置→高度→GX/GY→H1→高度→H2→高度→H3→高度→H4→高度→待命。

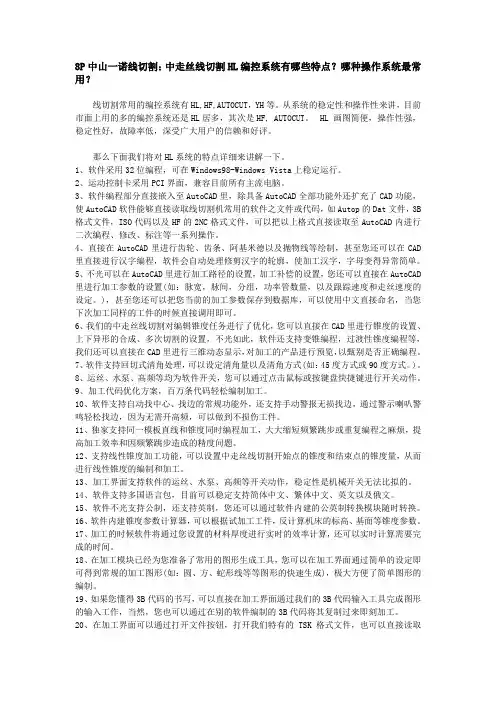

8P中山一诺线切割：中走丝线切割HL编控系统有哪些特点？哪种操作系统最常用？线切割常用的编控系统有HL,HF,AUTOCUT，YH等。

从系统的稳定性和操作性来讲，目前市面上用的多的编控系统还是HL居多，其次是HF, AUTOCUT。

HL画图简便，操作性强，稳定性好，故障率低，深受广大用户的信赖和好评。

那么下面我们将对HL系统的特点详细来讲解一下。

1、软件采用32位编程，可在Windows98-Windows Vista上稳定运行。

2、运动控制卡采用PCI界面，兼容目前所有主流电脑。

3、软件编程部分直接嵌入至AutoCAD里，除具备AutoCAD全部功能外还扩充了CAD功能，使AutoCAD软件能够直接读取线切割机常用的软件之文件或代码，如Autop的Dat文件，3B 格式文件，ISO代码以及HF的2NC格式文件，可以把以上格式直接读取至AutoCAD内进行二次编程、修改、标注等一系列操作。

4、直接在AutoCAD里进行齿轮、齿条、阿基米德以及抛物线等绘制，甚至您还可以在CAD 里直接进行汉字编程，软件会自动处理修剪汉字的轮廓，使加工汉字，字母变得异常简单。

5、不光可以在AutoCAD里进行加工路径的设置，加工补偿的设置，您还可以直接在AutoCAD 里进行加工参数的设置(如：脉宽，脉间，分组，功率管数量，以及跟踪速度和走丝速度的设定。

)，甚至您还可以把您当前的加工参数保存到数据库，可以使用中文直接命名，当您下次加工同样的工件的时候直接调用即可。

6、我们的中走丝线切割对编辑锥度任务进行了优化，您可以直接在CAD里进行锥度的设置、上下异形的合成、多次切割的设置，不光如此，软件还支持变锥编程，过渡性锥度编程等，我们还可以直接在CAD里进行三维动态显示，对加工的产品进行预览，以甄别是否正确编程。

7、软件支持回切式清角处理，可以设定清角量以及清角方式(如：45度方式或90度方式。

)。

8、运丝、水泵、高频等均为软件开关，您可以通过点击鼠标或按键盘快捷键进行开关动作。

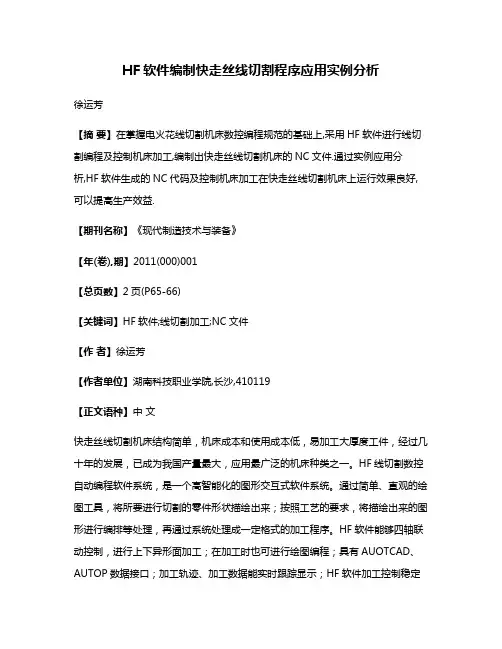

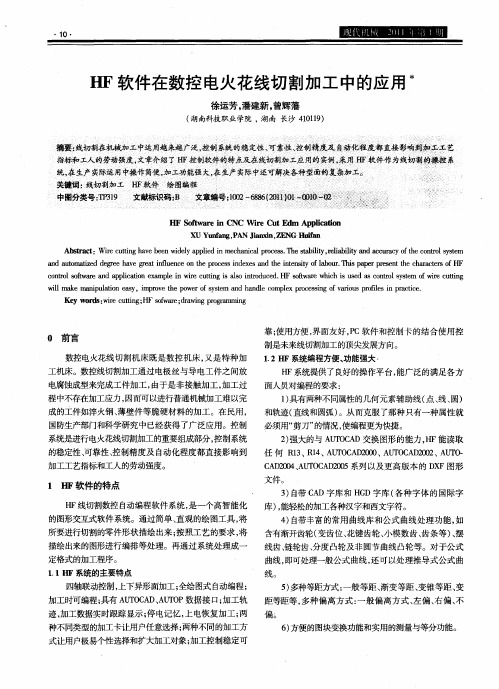

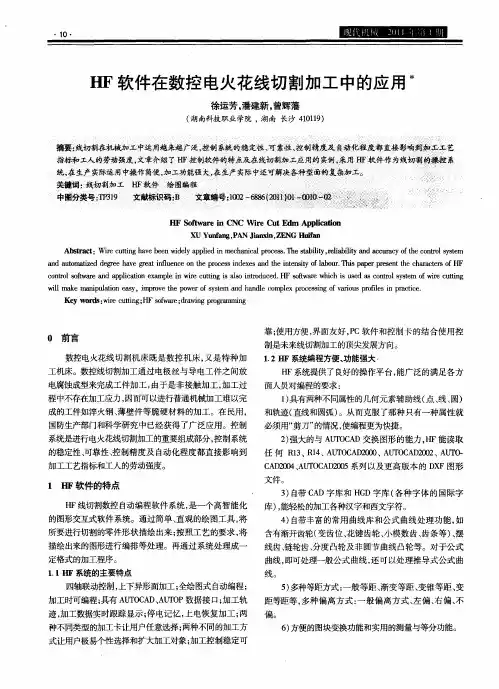

HF软件编制快走丝线切割程序应用实例分析徐运芳【摘要】在掌握电火花线切割机床数控编程规范的基础上,采用HF软件进行线切割编程及控制机床加工,编制出快走丝线切割机床的NC文件.通过实例应用分析,HF软件生成的NC代码及控制机床加工在快走丝线切割机床上运行效果良好,可以提高生产效益.【期刊名称】《现代制造技术与装备》【年(卷),期】2011(000)001【总页数】2页(P65-66)【关键词】HF软件;线切割加工;NC文件【作者】徐运芳【作者单位】湖南科技职业学院,长沙,410119【正文语种】中文快走丝线切割机床结构简单，机床成本和使用成本低，易加工大厚度工件，经过几十年的发展，已成为我国产量最大，应用最广泛的机床种类之一。

HF线切割数控自动编程软件系统，是一个高智能化的图形交互式软件系统。

通过简单、直观的绘图工具，将所要进行切割的零件形状描绘出来；按照工艺的要求，将描绘出来的图形进行编排等处理，再通过系统处理成一定格式的加工程序。

HF软件能够四轴联动控制，进行上下异形面加工；在加工时也可进行绘图编程；具有AUOTCAD、AUTOP数据接口；加工轨迹、加工数据能实时跟踪显示；HF软件加工控制稳定可靠，使用方便，界面友好，经过实例加工应用，HF软件在快走丝线切割机床上运行效果良好，可以提高生产效益，为新产品的试制和模具加工起到了重要的作用。

在编制数控机床的NC文件之前，首先要了解该机床的程序规范。

以DK7725D型快走丝线切割机床为例，该线切割机床的编程具有如下一些特点：（1）程序开头以N作为序号，后面的数字从1开始，往后以1逐步递增；（2）程序中的x、y坐标数值保留三位小数；（3）程序第一段以G92作为机床的定位点，此点必不可少，而且只能在一个程序中出现一次，加工前由操作者装夹好零件后对丝定好该点，也就是切割的起始点，然后再进行直线（G01）、圆弧（G02或者G03）等的插补；（4）圆弧中心I、J值为从圆弧起点指向圆心的向量；（5）当整段程序运行完成以后，以M02结束该程序段。

六款国产二维CAD设计软件的比较六款机械类 CAD 设计软件的比较在国内应用范围较为广范的机械类 CAD 设计软件主要可为两类，一类是在 AutoCAD 上进行二次开发的 CAD 设计软件，如清华天河、高华 CAD 、机械工程师等；另一类是自己重新编写且拥有自己的设计环境的CAD 设计软件，如CAXA 电子图板、乔纳森工程师、香格里拉 CAD 等。

下面我们就对以上所列举的六款软件进行一下比较。

1、清华天河此款软件是在AUTOCAD 下开发的，保留了AUTOCAD 的强大的绘图功能，并在此基础上添加了智能化、特征化、参数化、专业化、用户化、标准化的绘图命令及图库。

它给我们这些工程技术人员印象最深刻的是其强大的标注功能及图幅设置功能。

其“ 智能” 的尺寸标注功能，自动识别标注对象、自动检索并优选公差值，具有自动找基点、自动垂直等智能功能，无须再翻手册。

符号标注功能函盖了粗糙度、形位公差、基准符号、焊接符号、倒角标注、锥度/ 斜度标注、中心孔标注、圆孔标注、引线标注、视图标记等内容。

并能自动生成正交视图、剖视图、局部放大视图及轴侧图等，并自动生成标记符号。

以上这些标注功能，令画图效率得到了极大的。

当需修改图幅属性时，软件会提供全程比例因子自动维护，用户无须进行烦锁的比例换算。

任何与比例因子相关的图形实体自动更新，无需用户参与。

重定义图幅后，不会丢失任何信息。

该软件的最大缺点是：图库容量不够大，当需要找一比较特殊的标准件时会找不着。

软件推荐指数：★★★★☆2 、高华 CAD 高华 CAD 是在 AutoCADR12 、 R13 、 R14 平台上开发而成 ( 不知为何至今都没有开发新版本 ) ，它针对国内工程设计要求，充分利用 CAD 平台的优良特性和功能，大大提高设计绘图的质量和效率。

其模仿工程设计人员绘图思路，宜人化的电子图板环境，操作直观简捷、易学。

能绘制各种符合国标的复杂零件及装配图。

利用动态导航，可智能捕捉目标，自动求解切点，剖面线填充无需指定边界，易于实现剖中剖、半剖等要求，真正实现绘图准确快速化。
