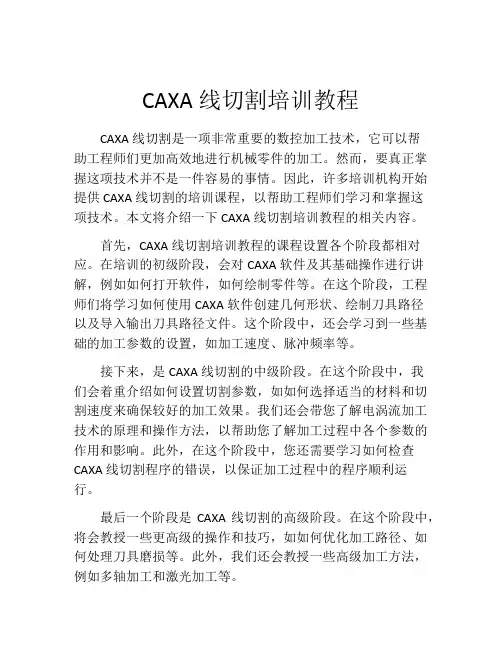

CAXA线切割培训教程CAXA线切割是一项非常重要的数控加工技术，它可以帮助工程师们更加高效地进行机械零件的加工。
然而，要真正掌握这项技术并不是一件容易的事情。
因此，许多培训机构开始提供CAXA线切割的培训课程，以帮助工程师们学习和掌握这项技术。
本文将介绍一下CAXA线切割培训教程的相关内容。
首先，CAXA线切割培训教程的课程设置各个阶段都相对应。
在培训的初级阶段，会对CAXA软件及其基础操作进行讲解，例如如何打开软件，如何绘制零件等。
在这个阶段，工程师们将学习如何使用CAXA软件创建几何形状、绘制刀具路径以及导入输出刀具路径文件。
这个阶段中，还会学习到一些基础的加工参数的设置，如加工速度、脉冲频率等。
接下来，是CAXA线切割的中级阶段。
在这个阶段中，我们会着重介绍如何设置切割参数，如如何选择适当的材料和切割速度来确保较好的加工效果。
我们还会带您了解电涡流加工技术的原理和操作方法，以帮助您了解加工过程中各个参数的作用和影响。
此外，在这个阶段中，您还需要学习如何检查CAXA线切割程序的错误，以保证加工过程中的程序顺利运行。
最后一个阶段是CAXA线切割的高级阶段。
在这个阶段中，将会教授一些更高级的操作和技巧，如如何优化加工路径、如何处理刀具磨损等。
此外，我们还会教授一些高级加工方法，例如多轴加工和激光加工等。
除了上述三个阶段的内容，CAXA线切割培训教程还包括一些其他的内容。
例如，我们还将提供一些实践操作，以帮助工程师们更加深入地了解CAXA软件的操作方法，进一步提高加工效率和质量。
我们还会引导学员们自己设计并加工出零件，并在教学过程中进行评估和指导。
总之，这些是CAXA线切割培训教程的一些基础内容。
当然，不同的机构和学员所学习到的内容可能会有所不同，毕竟每个人的实践经验和学习能力都不同。
最终，我们期望帮助工程师们学习和掌握CAXA线切割技术，提高加工效率和产出质量。
CAXA线切割报告在线切割机床上加工如下图所示的零件，零件材料为铝合金，厚度为5mm。
点O为穿丝孔位置，点Q为切入点位置，切割方向为逆时针。
考虑到间隙补偿，电极丝直径为0.16mm，单位放电间隙为0.02mm，利用CAXA线切割XP生成3B指令加工程序。
1.绘制零件轮廓线应用Solidworks绘制图形，然后通过（文件）→（数据接口）→（DWG文件读入），打开以*.dwg格式保存的文件。
2.设置加工参数在菜单栏点击（线切割）→轨迹生成，在弹出的（线切割轨迹生成参数表）对话框（切割参数）选项卡上设置如下图所示的参数，在偏移量/补偿值选项卡上设置如下图所示的参数。
点击（确定）后，系统左下角状态栏中会提示（拾取轮廓），在图形区域第一条要切割的轮廓线上点击鼠标，系统显示如下图所示。
此时系统状态栏提示（请选择拾取方向），此方向决定了切割方向，在图形区域指向右侧的箭头上点击鼠标。
接下来图形区域会显示如下图所示的箭头，同时系统状态栏提示（选择加工的侧边或补偿方向），此方向决定加工轮廓线的内侧还是外侧，在图形区域指向内侧的箭头上点击鼠标。
接下来系统状态栏提示（输入穿丝点位置），在图形区域捕捉O点。
系统状态栏提示（输入退出点），直接回车。
系统状态栏再提示（输入切入点），直接回车。
生成的切割路线如下图所示。
3.生成3B加工代码在菜单栏点击（生成3B代码），在弹出的对话框中输入文件名以及保存路径。
点击（确定）后，系统状态栏提示（拾取加工轨迹），在图形区域点击上步已生成的加工轨迹，并在左下角状态栏处选择（紧凑指令格式）生成的3B格式程序如下：B8168B0B8168GXL3B0B40000B40000GYL2B15100B0B30200GYSR2B0B15100B15100GYL4B7100B0B7100GXL3B0B4900B4900GYNR2B0B15000B15000GYL4B4900B0B4900GXNR3B21365B0B21365GXL1B0B5100B6375GYSR1B24303B6275B43925GYSR4 B8168B0B8168GXL1DD。
如何从solidworks中将要加工的零件用caxa线切割软件产生线割轨迹代码例如：怎用caxa线切割软件将下图solidworks一般零件文件产生线切割轨迹代码？在solidworks中将上图零件以DXF格式另存点击保存按钮后出现以下界面在输出选项选择。
在输出的对象选项中选择在正视下能产生线切割轨迹轮廓的一个面。
如下图正视该面产生的线切割轨迹轮廓确定后产生以下界面（可以在以下界面删除线段）点击保存就可以产生所选的面的轮廓（DXF格式）用AutoCAD打开刚保存的DXF格式文件对上图修改得到线切割的轨迹图以DXF格式保存用Caxa线切割软件打开刚用AutoCAD保存的DXF格式的文件。
方法：文件→数据接口→DWG/DXF文件读入。
如下图所示点击后出现选择要打开的DXF文件，点击后出现再次选择要打开的DXF文件，点击则可成功读入文件，读入文件后界面如下在菜单栏中点击线切割→轨迹生成。
如右图所示点击轨迹生成后得到以下界面上图的切割参数不用改，点击进入以下界面按照加工需要修改偏移量点击后，得到以下界面界面左下角的操作提示出现上图界面点击鼠标左键选择线切割轨迹轮廓线拾取轮廓后得到以下界面点击箭头选择线切割加工方向，如果点击鼠标左键选择左方向再点击右键确定则得到如下界面（操作界面左下角的操作提示）根据加工要求用鼠标左键点击箭头选择所有补偿方向得到以下界面（操作界面左下角的操作提示）点击开始切割的切入点得（操作界面左下角的操作提示）点击退去点得点击菜单栏的线切割→生成3B代码。
如下图操作点击后得输入文件名，点击得（左下角操作说明）点击鼠标左键选择切割轮廓线再点击鼠标右键确定得操作完成！注意事项：1、路径图的线段不能间断。
线切割程序编制与机床操作[学习目标]1）理解线切割机床程序编制的工艺和方法；2）掌握线切割机床简单零件的程序编制；3）掌握凸模类零件的加工方法，能正确设置机床的相关参数。
[项目内容]在线切割机床上加工如图1-1所示零件轮廓。
已知：材料为45钢，厚度为8mm。
1、零件图形图1-1 零件图形2、编程与加工要求：1）根据电极丝实际直径，正确计算偏移量。
2）根据图形特点，正确选择引入线位置和切割方向。
3）根据材料种类和厚度，正确设置脉冲参数。
4）根据程序的引入位置和切割方向，正确装夹工件和定位电极丝。
[知识点]线切割加工工艺（偏移量的计算，引入、引出线位置的确定和切割方向的选取），线切割自动编程、线切割机床操作。
[学习内容]一、线切割加工工艺1、线切割加工原理数控线切割机床加工是利用不断运动的电极丝与工件之间产生火花放电，从而将金属蚀除下来，实现轮廓切割的。
2、偏移量的确定编程时都是以电极丝中心按照图样的实际轮廓进行编程的。
但在实际加工中，所采用的电极丝有一定的直径，电极丝与被加工材料之间有一定的放电间隙。
因此，要加工出工件的外形轮廓（即凸模类零件），电极丝中心轨迹应向外偏移。
要加工内孔（即凹模类零件），电极丝中心轨迹应向内偏移（如图1-2所示）。
偏移量＝实际电极丝半径＋单边放电间隙。
图1-2 轨迹偏移方向3、正确选取引入、引出线位置和切割方向（1）起始切割点（引入线的终点）的确定加工中，由于电极丝返回到起始点时很容易造成加工痕迹，使工件精度受到影响，所以为了避免这一影响，起始切割点的选择原则如下：1）首选图样上直线与直线的交点，其次是选择直线与圆弧的交点和圆弧与圆弧的交点。
2）当切割工件各表面粗糙度要求不一致时应在较粗糙的面上选择起始切割点。
3）当工件各面粗糙度相同时，又没有相交面，起始切割点应选择在钳工容易修复的凸出部位。
4）避免将起始切割点选择在应力集中的夹角处，以防止造成断丝、短路。
（2）引入、引出线位置与切割路线的确定凸模引入线长度一般取3~5㎜，其切割路线选择与工件的装夹有关。
•课程介绍与基础知识•图形绘制与编辑功能详解•加工路径生成与优化策略•仿真模拟与后处理操作指南目录•实际案例分析与编程实践•课程总结与拓展学习资源推荐01课程介绍与基础知识CAXA线切割编程概述CAXA线切割编程的定义和作用01CAXA线切割编程的基本原理02CAXA线切割编程的发展趋势03数控加工基础知识数控加工的基本概念数控机床的组成与工作原理数控加工的工艺与编程基础编程软件安装与界面介绍CAXA线切割编程软件的安装与配置软件界面及功能介绍基本操作与绘图功能02图形绘制与编辑功能详解基本图形绘制方法01020304直线绘制圆弧绘制多边形绘制矩形绘制高级图形编辑技巧通过修剪工具可以删除图形的多余部分，使图形更加精确。
延伸工具可以将图形延长至指定的边界或与其他图形相接。
倒角工具可以在图形的交角处创建圆弧过渡，使图形更加平滑。
镜像工具可以创建图形的对称副本，方便进行对称设计。
图形修剪图形延伸图形倒角图形镜像图层设置图形属性编辑图形缩放与移动图形阵列与复制图形参数设置与调整03加工路径生成与优化策略加工路径生成方法轮廓线切割路径生成根据零件轮廓线，自动生成切割路径，包括直线、圆弧等基本图形。
图形变换与阵列路径生成通过对图形进行平移、旋转、镜像等变换操作，以及阵列复制，快速生成复杂图形的切割路径。
自定义路径生成支持手动绘制或导入切割路径，满足特殊加工需求。
路径排序优化尖角平滑处理路径偏移优化030201路径优化策略及实践刀具补偿设置与调整刀具半径补偿根据电极丝半径，自动计算并设置刀具半径补偿值，确保加工轮廓精度。
放电间隙补偿根据放电间隙大小，对切割路径进行放电间隙补偿，进一步提高加工尺寸精度。
补偿值调整与修正根据实际加工情况，对刀具半径和放电间隙补偿值进行调整和修正，以满足不同材料和加工要求的精度需求。
04仿真模拟与后处理操作指南通过高精度算法，真实模拟线切割机床的加工过程，包括材料去除、电极磨损、放电间隙等。
