下载文档原格式
fa光纤研磨工艺流程英文回答：Fiber optic polishing is a critical process in the manufacturing of fiber optic connectors, as it ensures the quality and performance of the final product. The goal of the polishing process is to achieve a smooth and flat end face on the fiber optic connector, which allows for efficient transmission of light signals.The process typically involves several steps. First, the fiber optic connector is prepared by stripping the protective coating from the fiber, leaving a bare fiber exposed. This is usually done using a precision fiber stripping tool.Next, the stripped fiber is cleaned using a lint-free wipe and a suitable cleaning solution. This step is important to remove any dirt, dust, or oils that may be present on the fiber surface.Once the fiber is clean, it is then inserted into a polishing fixture or holder. The polishing fixture holds the fiber in place and provides stability during the polishing process.The actual polishing is done using a series of abrasive films or pads with progressively finer grit sizes. Thefiber is pressed against the abrasive surface and moved in a circular motion to remove any imperfections and create a smooth and flat end face.After each polishing step, the fiber is inspected using a microscope or a fiber optic inspection scope to ensure that the end face is clean and free of defects. If any defects are detected, the polishing process is repeated until the desired quality is achieved.Finally, once the polishing is complete, the fiberoptic connector is thoroughly cleaned again to remove any polishing residue. This is typically done using a lint-free wipe and a cleaning solution.中文回答：光纤研磨是光纤连接器制造过程中的重要环节，它确保了最终产品的质量和性能。
光纤端面研磨光纤端面研磨是一项非常重要的技术，它用于制造光纤连接器和光纤器件。
在光通信领域中，光纤端面的质量直接影响整个光通信系统的性能。
因此，光纤端面研磨技术的研究和应用具有重要的意义。
1. 光纤端面研磨的原理和方法光纤端面研磨的目的是将光纤的端面打磨成平整、光滑的表面，以便与其他光纤或器件进行连接。
光纤的端面质量直接影响光纤的传输性能和连接的质量。
因此，端面研磨的质量要求非常高。
光纤端面研磨的原理是采用机械磨削的方法，通过磨削的过程将光纤端面打磨平整。
磨削的方法一般有两种，分别是手动研磨和自动研磨。
手动研磨需要熟练的技术和经验，而自动研磨则可以通过机器自动完成，减少了人为因素的干扰，提高了研磨的精度和效率。
2. 光纤端面研磨的设备和材料光纤端面研磨的设备主要包括研磨机、研磨片和研磨液。
研磨机是端面研磨的核心设备，它的主要作用是通过旋转研磨片来磨削光纤的端面。
研磨片是研磨机的配件，它的质量和精度直接影响研磨的效果。
研磨液是研磨过程中使用的液体，它可以起到润滑和冷却的作用，同时也可以清洗研磨片和光纤。
在光纤端面研磨中，材料的选择也非常重要。
一般来说，研磨片的材料可以选择钻石、碳化硅、氧化铝等，这些材料具有硬度高、耐磨性好、精度高等特点。
而研磨液的选择则应根据研磨片的材料和光纤的材料进行匹配，以达到最佳的研磨效果。
3. 光纤端面研磨的注意事项在进行光纤端面研磨时，需要注意以下几点：（1）研磨前应先清洗光纤，确保其表面没有杂质和污渍。
（2）研磨前应检查研磨片的磨损情况，如果磨损过大应及时更换。
（3）研磨时应注意研磨片和光纤的压力和速度，以免造成损伤或破坏。
（4）研磨后应及时清洗研磨片和光纤，以确保其表面干净光滑。
（5）研磨后应使用显微镜检查光纤端面的质量，以确保其符合要求。
4. 光纤端面研磨的应用光纤端面研磨技术在光通信领域中具有广泛的应用。
它可以用于制造各种光纤连接器，如SC、FC、ST等连接器，以及各种光纤器件，如光开关、光放大器等。

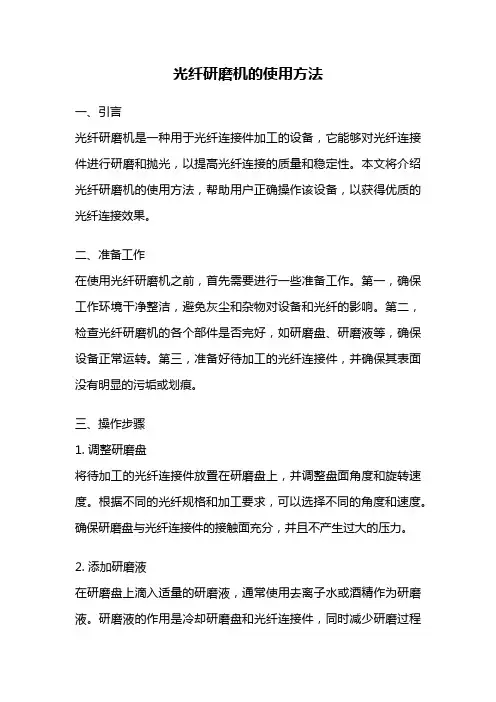

光纤研磨机的使用方法一、引言光纤研磨机是一种用于光纤连接件加工的设备，它能够对光纤连接件进行研磨和抛光，以提高光纤连接的质量和稳定性。
本文将介绍光纤研磨机的使用方法，帮助用户正确操作该设备，以获得优质的光纤连接效果。
二、准备工作在使用光纤研磨机之前，首先需要进行一些准备工作。
第一，确保工作环境干净整洁，避免灰尘和杂物对设备和光纤的影响。
第二，检查光纤研磨机的各个部件是否完好，如研磨盘、研磨液等，确保设备正常运转。
第三，准备好待加工的光纤连接件，并确保其表面没有明显的污垢或划痕。
三、操作步骤1. 调整研磨盘将待加工的光纤连接件放置在研磨盘上，并调整盘面角度和旋转速度。
根据不同的光纤规格和加工要求，可以选择不同的角度和速度。
确保研磨盘与光纤连接件的接触面充分，并且不产生过大的压力。
2. 添加研磨液在研磨盘上滴入适量的研磨液，通常使用去离子水或酒精作为研磨液。
研磨液的作用是冷却研磨盘和光纤连接件，同时减少研磨过程中的摩擦和热量。
注意不要添加过多的研磨液，以免影响研磨效果。
3. 开始研磨启动光纤研磨机，使研磨盘开始旋转。
将待加工的光纤连接件轻轻放置在研磨盘上，并保持适当的压力。
沿着光纤连接件的轴向做旋转研磨，一般建议进行10-20次的研磨循环。
注意保持手的稳定和均匀的力度，避免过度研磨或不均匀研磨。
4. 检查研磨效果研磨完成后，取下光纤连接件，用显微镜或肉眼仔细观察研磨表面。
应该能够看到光滑平整的研磨面，没有划痕和明显的缺陷。
如果研磨效果不理想，可以重新进行研磨，或者更换研磨盘和调整研磨参数。
5. 清洁和保养使用完光纤研磨机后，及时清洁设备和研磨盘，以防止研磨液和光纤碎屑的积累。
可以使用纯净水和软布进行清洁，避免使用含有酸碱成分的清洁剂。
同时，定期检查和更换研磨盘，以保证研磨效果和设备的稳定性。
四、注意事项1. 使用光纤研磨机时，应注意自身安全，避免手指接触研磨盘和运动部件，以免发生意外伤害。
2. 操作光纤研磨机时，应佩戴适当的防护眼镜和手套，以防止研磨液和光纤碎屑溅入眼睛和皮肤。
光纤连接器研磨研磨是組裝工藝中最重要的一部分。
研磨主要是對端面參數的調整，以及端面的處理。
參數會影響的對接性能，比如：對接是否精確，接觸是否緊密等﹔從而對光學特性造成一定的影響，主要是影響其跟。
端面好壞對也會影響的光學特性以及使用壽命。
研磨是影響的因數之一﹔但是對，研磨是起著決定性作用的。
研磨首先需要了解的常識：研磨機：中心加壓式研磨機：從研磨盤的中心施加的壓力，如光紅的。
最大的優點是：、壓力可以調節，即可以調節壓力來調節參數，又可通過更換研磨墊的硬度來調節參數，其對參數的調節有更多的選擇，所以可以減少對研磨墊種類的需求。
缺點是：、上盤苦難，對上盤的一致性要求比較高，否則將會對研磨產生不理想的效果。
比如：沒擰緊會造成沒有研磨不充分﹔上歪了會造成其頂點偏心，嚴重者影響附近的幾個甚至正盤的偏心狀況。
研磨時上盤需要嚴格的對稱，不能一邊多，一邊少。
、研磨程式難于控制，研磨程式受限于每盤的數量。
滿盤研磨才可以得到較好的效果。
、返修苦難，如在新的一盤加入一部分返修的，其往往不理想，或者是全盤(拆卸過的)返修，返修工序要從前幾道工序開始。
因拆邪過以及上盤時，難免會出現長度不一致的現象，所以只能依靠前幾道工序將的長度研磨成一致，才可以得到良好的返修效果，但是會對產生不理想的效果。
四角加壓式研磨機：從研磨盤的四個角施加的壓力，如廠內的精工技研的。
其優點是：、研磨程序比較穩定，研磨盤的設計是采用(獨立的拋光控制)控制。
理論上可以研磨數量從其最大孔位。
因其每個孔位是獨立的，不影響周邊孔位的。
實際上當數量上少的話，研磨時間應當相應減少。
、上盤容易，可避免因上盤而出現長短不一致的現象。
裝歪的現象也可以容易檢查出來。
、反修容易，其反修一般可以從后几道工序反修(主要指端面有不太嚴重的缺陷，黑點、划痕、膠圈等)。
缺點是：、壓力不可調節，完全依賴于研磨墊的硬度跟研磨時間的長短來調節端面的參數。
總體而言，研磨機比研磨機更穩定，操作上更為簡便。
光纤连接器端面研磨抛光机理与规律研究的开题报告一、选题背景随着信息技术的迅猛发展，光通信领域越来越成为人们关注的焦点，光纤连接器作为光通信系统的重要组成部分，其端面的高质量是确保光信号传输和接收质量的关键因素之一。
因此，光纤连接器端面研磨抛光工艺的研究和优化显得尤为重要。
二、研究目的本研究旨在通过对光纤连接器端面研磨抛光过程的分析和实验研究，深入探究光纤连接器端面研磨抛光的机理和规律，为优化光纤连接器的端面研磨抛光工艺提供理论和实践指导。
三、研究内容1.了解光纤连接器的基本结构和工作原理；2.分析端面研磨抛光对光纤连接器性能的影响；3.研究端面研磨抛光过程中的材料移动和微观结构变化规律；4.设计端面研磨抛光实验方案，进行实验研究；5.分析实验数据，总结出端面研磨抛光的机理和规律；6.提出优化光纤连接器端面研磨抛光工艺的建议。
四、研究方法1.文献资料法：通过阅读相关文献，了解光纤连接器的基本结构和工作原理，以及端面研磨抛光的常用工艺和方法。
2.实验研究法：借助光纤连接器端面研磨抛光实验平台，设计实验方案，对不同工艺参数下的端面研磨抛光效果进行观测和分析。
3.统计分析法：通过对实验数据的统计分析，总结出端面研磨抛光的机理和规律，并提出优化工艺的建议。
五、预期成果1.深入了解光纤连接器的基本结构和工作原理；2.认识到光纤连接器端面研磨抛光对性能的重要影响；3.掌握端面研磨抛光过程中的材料移动和微观结构变化规律；4.设计并完成端面研磨抛光实验，总结出端面研磨抛光的机理和规律，并提出优化光纤连接器端面研磨抛光工艺的建议。
六、研究意义本研究的结果有助于深入理解光纤连接器端面研磨抛光的机理和规律，为光纤连接器的优化设计和制造提供理论和实践指导。
同时，优化的端面研磨抛光工艺将能够提高连接器的可靠性和传输性能，推动光通信技术的发展。
研磨研磨是Connector组装工艺中最重要的一部分。
研磨主要是对Ferrule端面3D参数的调整，以及端面的处理。
3D参数会影响Connector的对接性能，比如：对接是否精确，接触是否紧密等﹔从而对光学特性造成一定的影响，主要是影响其IL跟RL。
端面好坏对也会影响Connector的光学特性以及使用寿命。
研磨是影响Connector IL的因子之一﹔但是对Connector RL，研磨是起着决定性作用的。
研磨首先需要了解的常识：研磨机：中心加压式研磨机：从研磨盘的中心施加的压力，如厂内的光红的EZ-312。
最大的优点是：1、压力可以调节，即可以调节压力来调节3D参数，又可通过更换研磨垫的硬度来调节3D参数，其对3D参数的调节有更多的选择，所以可以减少对研磨垫种类的需求。
缺点是：1、上盘苦难，对Ferrule上盘的一致性要求比较高，否则将会对研磨产生不理想的效果。
比如：没拧紧会造成没有研磨不充分﹔Ferrule上歪了会造成其顶点偏心，严重者影响附近的几个甚至正盘的Ferrule偏心状况。
研磨时Ferrule上盘需要严格的对称，不能一边多，一边少。
2、研磨程序难于控制，研磨程序受限于每盘Ferrule的数量。
满盘研磨才可以得到较好的效果。
3、返修苦难，如在新的一盘加入一部分返修的Ferrule，其往往不理想，或者是全盘(拆卸过的)返修，返修工序要从前几道工序开始。
因Ferrule拆邪过以及上盘时，Ferrule难免会出现长度不一致的现象，所以只能依靠前几道工序将Ferrule的长度研磨成一致，才可以得到良好的返修效果，但是会对IL产生不理想的效果。
四角加压式研磨机：从研磨盘的四个角施加的压力，如厂内的精工技研的SFP-550。
其优点是：1、研磨程序比较稳定，研磨盘的设计是采用IPC(独立的抛光控制)控制。
理论上可以研磨数量从1~其最大孔位。
因其每个孔位是独立的，不影响周边孔位的Ferrule。
实际上当数量上少的话，研磨时间应当相应减少。

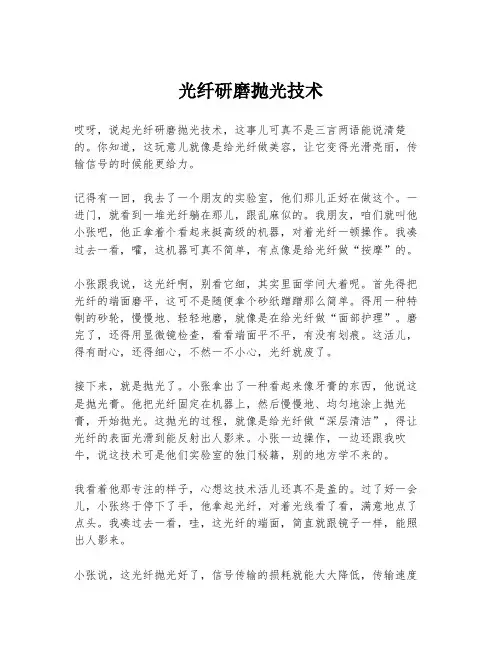

光纤研磨抛光技术哎呀，说起光纤研磨抛光技术，这事儿可真不是三言两语能说清楚的。
你知道，这玩意儿就像是给光纤做美容，让它变得光滑亮丽，传输信号的时候能更给力。
记得有一回，我去了一个朋友的实验室，他们那儿正好在做这个。
一进门，就看到一堆光纤躺在那儿，跟乱麻似的。
我朋友，咱们就叫他小张吧，他正拿着个看起来挺高级的机器，对着光纤一顿操作。
我凑过去一看，嚯，这机器可真不简单，有点像是给光纤做“按摩”的。
小张跟我说，这光纤啊，别看它细，其实里面学问大着呢。
首先得把光纤的端面磨平，这可不是随便拿个砂纸蹭蹭那么简单。
得用一种特制的砂轮，慢慢地、轻轻地磨，就像是在给光纤做“面部护理”。
磨完了，还得用显微镜检查，看看端面平不平，有没有划痕。
这活儿，得有耐心，还得细心，不然一不小心，光纤就废了。
接下来，就是抛光了。
小张拿出了一种看起来像牙膏的东西，他说这是抛光膏。
他把光纤固定在机器上，然后慢慢地、均匀地涂上抛光膏，开始抛光。
这抛光的过程，就像是给光纤做“深层清洁”，得让光纤的表面光滑到能反射出人影来。
小张一边操作，一边还跟我吹牛，说这技术可是他们实验室的独门秘籍，别的地方学不来的。
我看着他那专注的样子，心想这技术活儿还真不是盖的。
过了好一会儿，小张终于停下了手，他拿起光纤，对着光线看了看，满意地点了点头。
我凑过去一看，哇，这光纤的端面，简直就跟镜子一样，能照出人影来。
小张说，这光纤抛光好了，信号传输的损耗就能大大降低，传输速度也能提升不少。
我听着他的话，心想这技术还真是神奇，能把这么细的东西做得这么精细。
最后，小张还给我展示了他们实验室的一些成果，那些光纤经过抛光后，传输信号的效果确实好了很多。
我看着那些光纤，心里不禁感叹，这光纤研磨抛光技术，虽然听起来高大上，但其实就跟我们日常生活中的很多事情一样，需要耐心、细心和技巧。
就像做菜，火候、调味，都得恰到好处，才能做出美味佳肴。
所以啊，这光纤研磨抛光技术，虽然听起来离我们很远，但其实它就在我们身边，默默地为我们的通信技术做着贡献。
光纤端面的处理方法一、光纤端面的处理方法简介光纤端面的处理方法是指对光纤连接器或插头的接口部分进行清洁和抛光，以保证光信号传输的质量和稳定性。
由于光纤连接器或插头在使用过程中会受到灰尘、油脂等污染物的影响，因此需要定期进行清洁和抛光。
二、清洁工具准备1. 纯净酒精：用于清洗光纤端面，去除污垢和油脂。
2. 棉花棒：用于擦拭光纤端面。
3. 清洁纸：用于擦拭棉花棒上残留的污垢。
4. 塑料袋：用于存放已经清洁好的连接器或插头，以避免再次受到污染。
三、清洁步骤1. 将连接器或插头从设备上拆下来，并将其置于干净的工作台上。
2. 用棉花棒蘸取适量的酒精，在连接器或插头上轻轻擦拭，注意不要过度施力，以避免损坏接口部分。
3. 用清洁纸擦拭棉花棒上残留的污垢，以保证下一次使用时棉花棒干净无污染。
4. 重复以上步骤，直到连接器或插头上的污垢全部清除干净。
5. 将已经清洁好的连接器或插头放入塑料袋中，以避免再次受到污染。
四、抛光工具准备1. 抛光机：用于对光纤端面进行抛光处理。
2. 研磨片：用于去除连接器或插头上的划痕和磨损。
3. 抛光片：用于对连接器或插头进行抛光处理，使其表面平整、光滑。
4. 清洁布：用于擦拭连接器或插头，在抛光前后保持其表面干净无尘。
五、抛光步骤1. 将已经清洁好的连接器或插头放入抛光机中，并将研磨片固定在机器上。
2. 打开机器电源，调节转速至合适位置（通常为3000-5000转/分钟）。
3. 将连接器或插头轻轻放置在研磨片上，用适当的力度进行研磨，直到表面平整、无划痕。
4. 将抛光片固定在机器上，并将连接器或插头轻轻放置在抛光片上，用适当的力度进行抛光处理。
5. 抛光结束后，用清洁布擦拭连接器或插头，在表面保持干净无尘。
6. 将已经抛光好的连接器或插头放入塑料袋中，以避免再次受到污染。
六、注意事项1. 在清洁和抛光过程中，要保持工作台和工具的清洁卫生，以避免引入新的污染物。
2. 清洁和抛光时要注意施力大小，过度施力会导致接口部分损坏。
光纤连接器的研磨与抛光1、光纤连接器的研抛的原因光纤连接器作为组成光纤系统最重要的光无源器件之一，在性能上要求其插入损耗更低、回波损耗更高，以提高光纤传输系统可靠性。
评价光纤连接器的质量，需要测量连接器插针体端面在研磨抛光后的形状参数，包括曲率半径、顶点偏移量及纤芯凹陷量等三个重要参数。
只有使端面形状参数保证在一定的范围之内，才能保证光纤保持良好的物理接触；另外，还要尽量去除光纤端面的变质层，并测试光纤端面是否有划痕或其它污损。
最后要满足插入损耗低、回波损耗高的性能。
因此，光纤连接器的研磨与抛光过程对提高其光学性能非常关键。
2、光纤连接器研抛的设备（1）精工技研特点：压力大，四角弹簧加压，效率高，夹具头数18头/20头/12头/6头；（2）精工电子压力小，中心砝码加压；夹具头数12头居多；加压不稳，精度不够但操作简单。
（3）另外还有domail机器、纳米机器即MCP-24/-32等。
3、光纤连接器研抛工艺光纤研磨加工过程是研磨砂纸表面众多单个磨粒于光纤表面综合作用结果。
四部研磨法：去胶包——粗研磨——半精研磨——精研磨——抛光（1）对于外包是陶瓷套管的光纤连接器，如FC型、SC型、ST型、LC型的光纤连接器主要采用金刚石系列的研磨片进行研磨，用ADS进行抛光。
研磨工艺：SC30/15-D9-D6-D3-D1-ADS/氧化铈抛光膜+SiO2抛光液；或SC30/15-D9-D3-D1-ADS/氧化铈抛光膜+SiO2抛光液；或SC30/15-D9-D1-ADS/氧化铈抛光膜+SiO2抛光液。
其中SC30/15碳化硅研磨片用于去胶包；D9或D6或D3金刚石研磨片用于粗研磨；D1金刚石研磨片用于半精磨磨；D0.5金刚石研磨片用于精磨。
ADS/氧化铈抛光膜+SiO2抛光液用于抛光。
研磨垫采用橡胶垫。
（2）APC陶瓷套管的光纤连接器，研磨过程中首先需要大粒度金刚石研磨纸开斜面，之后在用D9-D1-ADS研抛。
浅谈变频器中塑料光纤的压接与研磨摘要：随着科学技术的发展和应用的扩大，光纤技术也迅速发展。
光纤不仅是光纤技术的重要组成部分,而且已成为电子器件领域的重要组成部分。
光纤用来传输光信号的重要介质，因此，光纤的压接与研磨的质量关系到传输性能和可靠性的一个至关重要的问题。
文中讨论了塑料光纤的基本结构、制作方法。
关键词：塑料光纤、压接、研磨0 前言随着电力电子技术的不断发展，光纤在光电传输系统的应用更为广泛。
同时，也对光纤提出了更多的、更高的要求，其主要是对可靠性的要求越来越高。
光纤是传输光信号的一种特殊电缆，其可靠连接是保证信号传输的前提。
光纤端子的压接、光纤芯线的处理是保证信号传输质量的重要环节。
因此必须确保光纤的压接、研磨质量。
下面就光纤的种类特点和变频器中塑料光纤的基本传输原理、压接工艺、研磨方式进行了逐步阐述。
1 光纤的结构光纤是由纤芯包层组成的,中心部分是纤芯(实心)纤芯以外的部分是包层。
纤芯的作用是传导光波。
包层的作用是将光波封闭在光纤中传播。
涂覆层的作用是起保护作用。
2 光纤的分类与特点2.1按材料分类(1) 高纯度石英(SiO2)玻璃纤维。
这种材料的光损耗比较小，在波长λ＝1.2μm 时、最低损耗约为0.47dB/km 。
(2) 多组分玻璃光纤用常规玻璃制成，损耗也很低。
如硼硅酸钠玻璃光纤，在波长λ＝0.84μm 时，最低损耗为3.4dB/km 。
(3) 塑料光纤。
用人工合成导光塑料制成，其损耗较大。
当λ＝0.63μm 时，损耗高达100～200 dB/km ；但重量轻，成本低，柔软性好，适用于短距离导光。
2.2 按传输模数分类 (1)单模光纤单模光纤纤芯直径仅有几微米，接近光的波长。
单模光纤通常是指跃变光纤中，内芯尺寸很小，光纤传输模数很少，原则上只能传送一种模数的光纤，常用于光纤传感器。
这类光纤传输性能好、频带很宽，具有较好的线性度；但因内芯尺寸小，难以制造和耦合。
(2)多模光纤。
光纤研磨机的使用方法一、前言光纤研磨机是一种专门用于光纤连接器研磨的设备，它能够对光纤连接器的端面进行高精度的研磨，以确保光纤连接的稳定性和传输质量。
本文将详细介绍光纤研磨机的使用方法。
二、准备工作在使用光纤研磨机之前，需要进行一些准备工作。
首先，确保工作环境清洁，避免灰尘和杂质对研磨结果的影响。
其次，检查研磨机的磨盘和研磨片是否完好，如有损坏应及时更换。
最后，准备好待研磨的光纤连接器，确保其端面没有污垢或划痕。
三、操作步骤1. 打开光纤研磨机的电源开关，等待机器启动完成。
通常，研磨机会有指示灯或显示屏显示启动状态。
2. 将待研磨的光纤连接器插入研磨机的夹持装置中，确保连接器的端面与研磨盘平行。
夹持装置通常有固定夹持和可调夹持两种方式，根据需要选择合适的夹持方式。
3. 根据所需的研磨效果，选择合适的研磨片。
一般来说，粗研磨片适用于初始研磨，而细研磨片适用于最后的抛光工序。
4. 调节研磨机的研磨时间和研磨压力。
根据连接器的类型和要求，设定合适的研磨时间和研磨压力。
一般来说，时间较长和压力较大的研磨会得到更好的研磨效果，但也要注意避免过度研磨导致光纤端面的损坏。
5. 确认研磨参数设置正确后，按下开始按钮，启动研磨机进行研磨操作。
在研磨过程中，可以通过观察研磨过程中的指示灯或显示屏来了解研磨的进度。
6. 研磨完成后，关闭研磨机的电源开关，取出研磨好的光纤连接器。
检查连接器的端面，确保研磨结果符合要求。
7. 清洁研磨机和研磨片。
使用软布或刷子清洁研磨机的研磨盘和夹持装置，避免残留物对下次使用的影响。
四、注意事项1. 在使用光纤研磨机时，应注意自身的安全防护，避免手指接触研磨盘或夹持装置，以免造成伤害。
2. 在研磨过程中，应避免研磨机受到外力的震动或碰撞，以免影响研磨结果。
3. 使用研磨机时应注意操作规范，按照说明书的要求进行操作，避免错误操作导致设备故障或光纤连接质量下降。
4. 定期检查和维护光纤研磨机，保持设备的正常运行状态，延长设备的使用寿命。
光纤研磨技术
光纤研磨是光纤端面处理的重要环节，它涉及的技术主要有三种：PC、UPC和APC。
PC（Physical Contact）即物理接触，是微球面研磨抛光，插芯表面研磨成轻微球面。
UPC（Ultra Physical Contact）即超物理端面，是在PC的基础上更加优化了端面抛光和表面光洁度，端面看起来更加呈圆顶状。
APC（Angled Physical Contact）即斜面物理接触，光纤端面通常研磨成8°斜面。
不同的研磨方式决定了光纤传输质量，主要体现在插入损耗和回波损耗。
插入损耗是指光信号通过光纤跳线后，输出光功率相对输入光功率的分贝数。
一般情况下，PC、UPC和APC光纤连接器的插入损耗应小于0.3dB。
与APC光纤连接器相比，由于空气间隙更小，UPC/PC 光纤连接器通常更容易实现低插入损耗。
此外，插入损耗也可能由光纤连接器端面之间的灰尘微粒引起。
回波损耗又称为反射损耗，是指光信号通过光纤跳线连接处，后向反射光功率相对入射光功率的分贝数。
APC光纤连接器的端面是斜面抛光的，所以APC光纤跳线的回波损耗通常优于UPC光纤连接器。
一般情况下，采用PC研磨方式的光纤跳线的回波损耗为-40dB。
UPC 回波损耗相对于PC来说更高，一般是在-55dB。
以上信息仅供参考，如需了解更多信息，建议查阅光纤研磨技术相关书籍或咨询专业人士。
光纤连接器端面抛光机理与规律研究
光纤连接器端面抛光是光纤通信领域中非常重要的一个环节，其质量直接关系到光纤连接的可靠性和信号传输质量。
本文旨在研究光纤连接器端面抛光机理与规律，为提高光纤连接器端面抛光质量和效率提供科学依据。
首先，介绍了光纤连接器端面抛光的基本原理和工艺流程，包括机械抛光、化学机械抛光和电化学抛光等方法。
然后，从材料学、物理学和化学等角度分析了光纤连接器端面抛光的机理，包括材料的硬度、弹性模量、断裂韧性等物理特性，以及化学反应、电化学腐蚀等化学特性。
接着，探究了不同工艺参数对光纤连接器端面抛光质量的影响，包括压力、抛光片材料、抛光时间等因素。
最后，总结了光纤连接器端面抛光的规律和优化方法，提出了一些改进意见和建议，包括选择合适的抛光片材料、控制抛光时间和压力、加强抛光前的清洁和保养等措施。
希望本文能够对光纤连接器端面抛光技术的研究和应用提供一定的参考价值。
- 1 -。
光纤连接器端面研磨抛光加工工艺理论和实验研究的开题报告一、研究背景和意义：随着通信技术的不断发展，光电子技术被越来越广泛地应用于通信、计算机、医疗、军事等领域，而光纤作为光电子技术中的重要组成部分，其连接器的性能对光纤传输的质量和稳定性具有决定性影响。
而光纤连接器的端面研磨抛光过程是连接器制造中的重要环节之一，其直接影响着连接器端面的质量和性能，从而影响着整个光纤通信网络的性能，因此，对光纤连接器端面研磨抛光加工工艺的研究具有重要的理论和实践意义。
二、研究内容：本研究拟针对光纤连接器端面研磨抛光加工工艺进行理论和实验研究，具体内容包括：1. 光纤连接器端面研磨抛光加工工艺的理论研究，主要探究端面研磨抛光加工的基本原理和研磨抛光材料的选择和使用方法。
2. 光纤连接器端面研磨抛光加工工艺的实验研究，主要包括：（1）研究端面研磨抛光加工的工艺参数，包括磨削时间、磨削压力、磨料颗粒大小、磨料粘附剂等因素的影响。
（2）通过实验测量端面光学性能参数，如光学反射率、透光率、光学损耗等，以分析不同工艺参数对端面质量的影响。
（3）通过端面的纹理分析和SEM观察，以了解不同研磨抛光工艺的表面形貌特征和微观结构。
三、研究方法：本研究将采用实验和理论相结合的方法，其中实验部分包括：1. 采用宽带光源和光功率计测量端面光学性能参数。
2. 采用光学显微镜观察光纤连接器端面的形态和光学性能。
3. 采用SEM观察端面表面的微观结构。
4. 选取不同粒度和材质的磨料进行实验，研究不同条件下的研磨抛光加工工艺对光纤连接器端面性能的影响。
理论方法部分包括：1. 采用光学基础理论，分析端面反射率、透光率、光学损耗等指标在材料和工艺参数改变时的变化趋势。
2. 采用统计学方法和数据分析技术，综合实验数据，分析不同工艺参数对光纤连接器端面质量的影响。
四、预期研究结果：本研究拟在理论和实验方面深入研究光纤连接器端面研磨抛光加工工艺，通过实验数据和理论模型的比对，对光纤连接器端面研磨抛光加工工艺的优化提出切实可行的建议，为光纤连接器制造和应用提供一定的理论和技术支持。
光纤连接器的研磨与抛光
1、光纤连接器的研抛的原因
光纤连接器作为组成光纤系统最重要的光无源器件之一，在性能上要求其插入损耗更低、回波损耗更高，以提高光纤传输系统可靠性。
评价光纤连接器的质量，需要测量连接器插针体端面在研磨抛光后的形状参数，包括曲率半径、顶点偏移量及纤芯凹陷量等三个重要参数。
只有使端面形状参数保证在一定的范围之内，才能保证光纤保持良好的物理接触；另外，还要尽量去除光纤端面的变质层，并测试光纤端面是否有划痕或其它污损。
最后要满足插入损耗低、回波损耗高的性能。
因此，光纤连接器的研磨与抛光过程对提高其光学性能非常关键。
2、光纤连接器研抛的设备
（1）精工技研
特点：压力大，四角弹簧加压，效率高，夹具头数18头/20头/12头/6头；
（2）精工电子
压力小，中心砝码加压；夹具头数12头居多；加压不稳，精度不够但操作简单。
（3）另外还有domail机器、纳米机器即MCP-24/-32等。
3、光纤连接器研抛工艺
光纤研磨加工过程是研磨砂纸表面众多单个磨粒于光纤表面综合作用结果。
四部研磨法：去胶包——粗研磨——半精研磨——精研磨——抛光
（1）对于外包是陶瓷套管的光纤连接器，如FC型、SC型、ST型、LC型的光纤连接器主要采用金刚石系列的研磨片进行研磨，用ADS进行抛光。
研磨工艺：SC30/15-D9-D6-D3-D1-ADS/氧化铈抛光膜+SiO2抛光液；或
SC30/15-D9-D3-D1-ADS/氧化铈抛光膜+SiO2抛光液；或SC30/15-D9-D1-ADS/氧化铈抛光膜+SiO2抛光液。
其中SC30/15碳化硅研磨片用于去胶包；D9或D6或D3金刚石研磨片用于粗研磨；D1金刚石研磨片用于半精磨磨；D0.5金刚石研磨片用于精磨。
ADS/氧化铈抛光膜+SiO2抛光液用于抛光。
研磨垫采用橡胶垫。
（2）APC陶瓷套管的光纤连接器，研磨过程中首先需要大粒度金刚石研磨
纸开斜面，之后在用D9-D1-ADS研抛。
（3）对于外包是塑料套管的光纤连接器，如MT-RJ类的光纤连接器研磨工艺：SC30/15-SC9-SC6-SC3-SC1，用黑皮+氧化铈研磨液进行抛光；研磨垫采用玻璃垫。
注意：
（1）在研抛的过程中，每一步研磨完要用纯净水及无尘擦拭纸将插针体端面清洗干净；
（2）研抛过程中一般用水作为研磨介质；
（3）研抛定位定位时应注意等高，否则会造成长度不一。
定位时研磨盘和插针要保持垂直，否则会造成凸球面偏移量不良(偏心)；
（4）因各家厂商插针不同而影响研抛参数；
（5）研磨用的研磨纸要比工件硬，而抛光用的抛光片要比工件软。
3、光纤连接器研抛端面检测
（1）几何形状测试
采用干涉仪测试连接器端面参数，包括顶点偏移，纤芯凹凸量，端面曲率半径，纤芯/插针粗糙度。
（2）性能测试
采用回损/插损仪测量光纤连接器回波损耗和插入损耗。
4、光纤连接器研抛常见的缺陷
（1）裂纤
光纤局部或全部出现深度断裂，断口齐整光滑，
端检仪上显示为大黑块，见图a。
产生原因：
A：插芯头上的保护胶太大、太厚或太小，研磨
时整块脱落，光纤局部应力过大，导致脆性断裂。
B：研磨机转速过快或者研磨过程不平稳，光纤
承受应力过大且不均匀，导致裂纤。
（2）黑点、白点
黑点和白点都是凹坑，黑点是深凹坑、白点是浅凹坑，见图b、c。
产生原因：
A：D1研磨纸切削力不够，或者上一道太粗糙，以至于不能修复；
B：D1或抛光片中有大颗粒杂质，导致光纤损伤，出现凹坑；
C：D1或抛光片涂层脱落，夹杂在插芯与研磨片之间，光纤因局部应力过大，出现凹坑；
D：研磨机运转不平稳，或研磨过程混入杂质，导致光纤因局部应力过大，出现凹坑。
（3）黑边
光纤与陶瓷连接处出现颜色较深的黑环，实质上
是光纤边缘及环氧胶断裂较深，应反光差异，发黑，
见图d。
A：D1研磨力过大，导致光纤边缘及环氧胶出
现崩裂，抛光不能修复；
B：D1研磨片粉料脱落严重，造成滚动研磨，
导致光纤边缘及环氧胶出现崩裂，抛光不能修复；
C：D1研磨力太弱，上道研磨造成的边缘凹坑
不能彻底修复，抛光也不能修复；
D：研磨机转速过快、或压力过大。
（4）烧焦
插芯端面粘上一层较厚的物质（磨屑和胶混合物），基本看不到光纤，见图e。
A：研磨压力较大，橡胶垫硬度高，研磨片在研磨压力作用下，研磨后期涂
层表面的磨料大大减少，切削力严重下降；
B：涂层软化点低，在研磨力作用下胶黏剂发
粘，涂层表面粘有大量磨屑，最终转移到插芯端面，
造成烧焦现象。
（5）划痕
插芯端面出现黑直线或白直线，黑直线为深划
伤痕，白直线为浅划伤痕，见图f。
A：研磨片里有杂质等异常大颗粒，或研磨片
表面不平整，导致光纤局部受力大，切削深度大而
造成划痕；
B：研磨压力小，研磨机运转不平稳，导致局
部应力过大，切削深度大而造成划痕；
C：研磨片存在开刃现象，表面很硬且不够平
整，导致局部应力过大，切削深度大而造成划痕；
D：抛光片异常造成，抛光片中二氧化硅颗粒团聚，或抛光片无切削力。
