下载文档原格式
水泥生产工艺流程
水泥生产的工艺流程大致包括以下几个步骤：
1. 采矿和原料准备：首先需要从采矿场开采出适合用于水
泥生产的原料，主要是石灰岩和粘土。
然后将原料送至破
碎机进行破碎和混合，以得到适合生产水泥的均质原料。
2. 原料磨和混合：将破碎后的原料送入磨机中进行磨细，
以得到粉状的原料。
然后将粉状原料混合在一起，以达到
所需的化学成分和物理性能。
3. 烧成过程：将混和后的原料送入旋转窑或立窑进行烧成。
在烧成过程中，原料在高温下发生化学反应，形成称为熟
料的物质。
4. 熟料磨和混合：将烧成后的熟料送入磨机进行磨细，以
得到适合用于生产水泥的粉状物质。
然后将磨细后的熟料
混合适量的石膏（控制凝结时间）和一些辅助材料，形成
称为水泥的终产品。
5. 煅烧和制备：将水泥熟料送入煅烧窑中进行煅烧，将水泥熟料在高温下煅烧，使其结晶、熔融、冷却和固化，形成硅酸盐水泥。
6. 筛分和包装：将煅烧后的水泥进行筛分，去除不合格的颗粒。
然后将合格的水泥通过自动包装机进行包装，最常见的是将水泥装入袋中。
上述是水泥生产的主要工艺流程，不同的水泥生产厂家可能会有一些细微的差异。
同时，为了提高生产效率和降低能耗，还可以采用一些先进的技术和设备，如干法生产工艺、回转窑技术等。
水泥生产工艺及水泥熟料的形成水泥生料经过连续升温，达到相应的温度时，其煅烧会发生一系列物理化学变化，最后形成熟料。
硅酸盐水泥熟料主要由硅酸三钙（C3S）、硅酸盐二钙（C2S）、铝酸三钙（C3A）、铁铝酸四钙（C4AF）等矿物所组成。
硅酸盐水泥生料通常是用石灰石、黏土及少量铁矿石等按适当的比例配制而成。
石灰石的主要组成是碳酸钙（CaCO3）和少量的碳酸镁（MgCO3），黏土的主要矿物是高岭石（2SiO2·Al2O3·2H2O）及蒙脱石（4SiO2·Al2O3·9H2O)等，铁矿石的主要组成是氧化铁（Fe2O3）。
硅酸盐水泥熟料形成的过程，实际上是石灰石、黏土、铁矿石等主要原料经过加热，发生一系列物理化学变化形成C3A、C4AF、C2S和C3S等矿物的过程，不论窑型的变化如何，其过程是不变的。

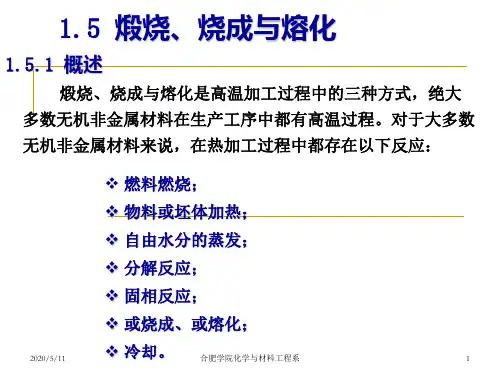

一、煅烧过程物理化学变化水泥生料在加热煅烧过程中所发生的（一）自由水的蒸发（二）黏土质原料脱水和分解（三）石灰石的分解（四）固相反应（五）熟料烧成（六）熟料的冷却（一）自由水的蒸发无论是干法生产还是湿法生产，入窑生料都带有一定量的自由水分，由于加热，物料温度逐渐升高，物料中的水分首先蒸发，物料逐渐被烘干，其温度逐渐上升，温度升到100~150℃时，生料自由水分全部被排除，这一过程也称为干燥过程。
（二）黏土质原料脱水和分解黏土主要由含水硅酸铝所组成，其中二氧化硅和氧化铝的比例波动于2：1~4：1之间。
当生料烘干后，被继续加热，温度上升较快，当温度升到450℃时，黏土中的主要组成高岭土（Al2O3·2SiO2·2H2O）失去结构水，变为偏高岭石（2SiO2·Al2O3）。
高岭土进行脱水分解反应时，在失去化学结合水的同时，本身结构也受到破坏，变成游离的无定形的三氧化二铝和二氧化硅，其具有较高的化学活性，为下一步与氧化钙反应创造了有利条件。
在900-950℃，由无定形物质转变为晶体，同时放出热量。
水泥防止水泥石腐蚀的措施有：（1）根据环境特点，合理选择水泥品种；（2）提高水泥石的密实度；（3）在水泥石的表面加做保护层。
1、硅酸盐水泥生产过程：用石灰石和粘土和铁矿粉按一定比例混合后磨细成生料，然后送入回转窑在1450摄氏度下煅烧，得到以硅酸钙为主要成分的水泥熟料，再与适量石膏共同磨细，最后得到硅酸盐水泥成品。
“两磨一烧”：磨细生料，磨细水泥，生料煅烧成熟料2、铝酸盐水泥（1）不能进行蒸汽养护，不能再高温季节施工（2）不能用于长期承重结构（3）不能与硅酸盐水泥或石灰等能析出氢氧化钙的物质混合，否则将产生瞬凝而无法施工。
3、水泥石腐蚀基本原因：（1）水泥石中含有氢氧化钙，水化氯酸钙等不耐腐蚀的水化产物。
（2）水泥石本身不密实，有很多毛细孔，腐蚀性介质容易通过毛细孔深入到水泥石内部，加速腐蚀的进程或引起盐类的循环结晶腐蚀。
4、防止水泥石腐蚀措施：（1）根据工程所处环境特点，选择合适的水泥品种（2）提高水泥石的密实程度（例如降低水灰比，掺加减水剂，改善施工方法）（3）表面防护处理（表面涂层或加保护层）5、影响水泥水化和凝结硬化的主要因素：（1）水泥细度（2）用水量（3）养护条件（4）养护龄期（5）石膏掺量6、试说明以下各条的原因：（1）生产通用硅酸盐水泥时必须掺入适量的石膏；（2）水泥必须具有一定的细度；（3）水泥体积安定性必须合格；（4）测定水泥凝结时间、体积安定性及强度等级，均须采用规定的加水量。
1、（1）生产通用硅酸盐水泥时掺入适量的石膏是为了调节水泥的凝结时间。
若不掺入石膏，由于水泥熟料矿物中的C3A急速水化生成水化铝酸四钙晶体，使水泥浆体产生瞬时凝结，以致无法施工。
当掺入石膏时，生成的水化铝酸四钙会立即与石膏反应，生成高硫型水化硫铝酸钙（即钙矾石），它是难溶于水的针状晶体，包围在熟料颗粒的周围，形成“保护膜”，延缓了水泥的水化。
但若石膏掺量过多，在水泥硬化后，它还会继续与固态的水化铝酸四钙反应生成钙矾石，体积约增大1.5倍，引起水泥石开裂，导致水泥安定性不良。
水泥生产原料及配料：生产硅酸盐水泥的主要原料为石灰原料和粘土质原料，有时还要根据燃料品质和水泥品种，掺加校正原料以补充某些成分的不足，还可以利用工业废渣作为水泥的原料或混合材料进行生产。
1、石灰石原料石灰质原料是指以碳酸钙为主要成分的石灰石、泥灰岩、白垩和贝壳等。
石灰石是水泥生产的主要原料，每生产一吨熟料大约需要1.3吨石灰石，生料中80%以上是石灰石。
2、黏土质原料黏土质原料主要提供水泥熟料中的、、及少量的。
天然黏土质原料有黄土、黏土、页岩、粉砂岩及河泥等。
其中黄土和黏土用得最多。
此外，还有粉煤灰、煤矸石等工业废渣。
黏土质为细分散的沉积岩，由不同矿物组成，如高岭土、蒙脱石、水云母及其它水化铝硅酸盐。
3、校正原料当石灰质原料和黏土质原料配合所得生料成分不能满足配料方案要求时（有的含量不足，有的和含量不足）必须根据所缺少的组分，掺加相应的校正原料（1）硅质校正原料含 80%以上（2）铝质校正原料含 30%以上（3）铁质校正原料含 50%以上硅酸盐水泥熟料的矿物组成：硅酸盐水泥熟料的矿物主要由硅酸三钙（）、硅酸二钙（）、铝酸三钙（）和铁铝酸四钙（）组成。
硅酸盐水泥生产工艺流程：1、破碎及预均化（1）破碎水泥生产过程中，大部分原料要进行破碎，如石灰石、黏土、铁矿石及煤等。
石灰石是生产水泥用量最大的原料，开采后的粒度较大，硬度较高，因此石灰石是生产水泥用量最大的原料，开采后的粒度较大，硬度较高，因此石灰石的破碎在水泥厂的物料破碎中占有比较重要的地位。
破碎过程要比粉磨过程经济而方便，合理选用破碎设备和和粉磨设备非常重要。
在物料进入粉磨设备之前，尽可能将大块物料破碎至细小、均匀的粒度，以减轻粉磨设备的负荷，提高黂机的产量。
物料破碎后，可减少在运输和贮存过程中不同粒度物料的分离现象，有得于制得成分均匀的生料，提高配料的准确性。
超细粉碎机（2）原料预均化预均化技术就是在原料的存、取过程中，运用科学的堆取料技术，实现原料的初步均化，使原料堆场同时具备贮存与均化的功能。

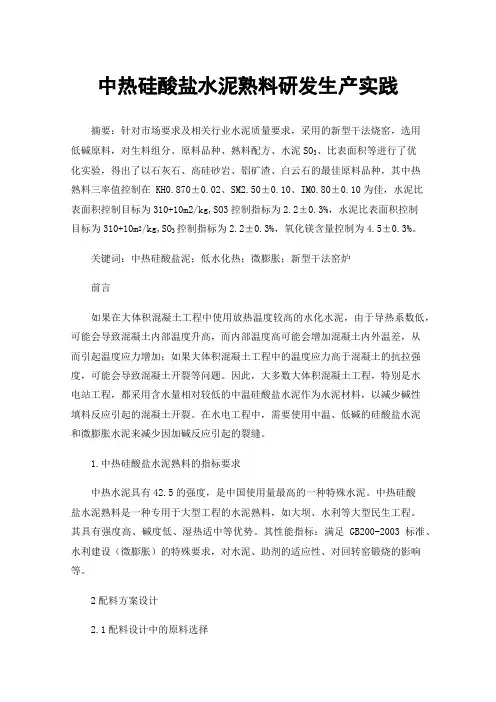

中热硅酸盐水泥熟料研发生产实践摘要：针对市场要求及相关行业水泥质量要求，采用的新型干法烧窑，选用低碱原料，对生料组分、原料品种、熟料配方、水泥SO3、比表面积等进行了优化实验，得出了以石灰石、高硅砂岩、铝矿渣、白云石的最佳原料品种，其中热熟料三率值控制在KH0.870±0.02、SM2.50±0.10、IM0.80±0.10为佳，水泥比表面积控制目标为310+10m2/kg,SO3控制指标为2.2±0.3%，水泥比表面积控制目标为310+10m2/kg,SO3控制指标为2.2±0.3%，氧化镁含量控制为4.5±0.3%。
关键词：中热硅酸盐泥；低水化热；微膨胀；新型干法窑炉前言如果在大体积混凝土工程中使用放热温度较高的水化水泥，由于导热系数低，可能会导致混凝土内部温度升高，而内部温度高可能会增加混凝土内外温差，从而引起温度应力增加；如果大体积混凝土工程中的温度应力高于混凝土的抗拉强度，可能会导致混凝土开裂等问题。
因此，大多数大体积混凝土工程，特别是水电站工程，都采用含水量相对较低的中温硅酸盐水泥作为水泥材料，以减少碱性填料反应引起的混凝土开裂。
在水电工程中，需要使用中温、低碱的硅酸盐水泥和微膨胀水泥来减少因加碱反应引起的裂缝。
1.中热硅酸盐水泥熟料的指标要求中热水泥具有42.5的强度，是中国使用量最高的一种特殊水泥。
中热硅酸盐水泥熟料是一种专用于大型工程的水泥熟料，如大坝、水利等大型民生工程。
其具有强度高、碱度低、湿热适中等优势。
其性能指标：满足GB200-2003标准、水利建设（微膨胀）的特殊要求，对水泥、助剂的适应性、对回转窑锻烧的影响等。
2配料方案设计2.1配料设计中的原料选择根据以往数据低碱性硅酸盐水泥熟料生产的经验，经过对低碱性原材料的检查，除了石灰石、砂岩和铁矿石外，熟料中的碱度在0.6%~0.7%之间，通过对钢结构进行验证、计算，确定采用钢框架进行处理，对钢框架进行降解、循环再利用，以求提高对环境的保护作用。
