机械制图XXXX最新标准详解

机械制图标准－机械制图－图线

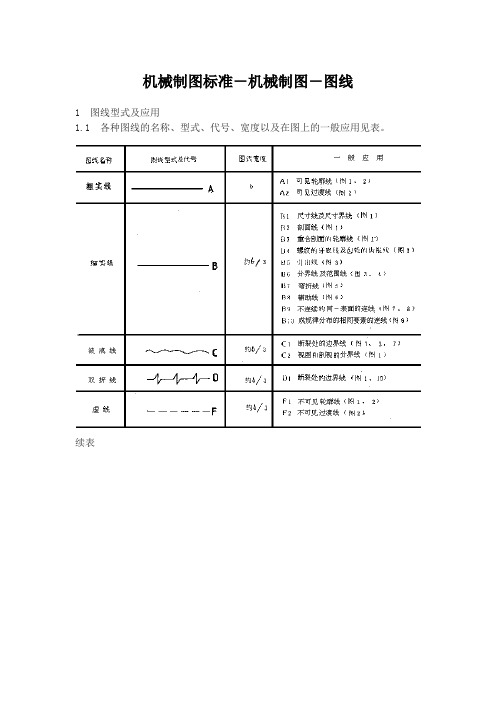

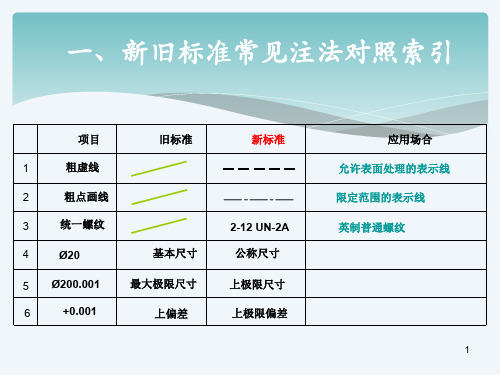

1 图线型式及应用
1.1 各种图线的名称、型式、代号、宽度以及在图上的一般应用见表。

续表
图1
1.2 图线的宽度
图线分为粗细两种。

粗线的宽度b应按图的大小和复杂程度，在0.5～2mm之间选择0细线的宽度约为b/3。

图线宽度的推荐系列为：0.18*,0.25,0.35,0.5, 0.7,1,1.4,2mm。

2 图线画法
2.1 同一图样中同类图线的宽度应基本一致。

虚线、点划线及双点划线的线段长度和间隔应各自大致相等。

2.2 两条平行线(包括剖面线)之间的距离应不小于粗实线的两倍宽度，其最小距离不得小于0.7mm。

2.3 绘制圆的对称中心线时，圆心应为线段的交点。

点划线和双点划线的首末两端应是线段而不时短划。

2.4 在较小的图形上绘制点划线或双点划线有困难时，可用细实线代替(图1 0)。

2.5 木材和圆柱体的断裂处可用波浪线表示，也可采用以下的特殊画法：
木材的断裂处可按图17绘制。

实心圆柱体和空心圆柱体的断裂处可按图18绘制。

*由于图样复制中所存在的困难，应避免采用0.18mm。

机械制图标准－机械制图－尺寸标注标准规定了在机械图样中标注尺寸的方法。

与本标准有关的国家标准。

GB 4457.3-84 《机械制图字体》GB 4457.4-84 《机械制图图线》GB 1183-84 《形状和位置公差术语及定义》1 基本规则1.1 机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。

1.2 图样中(包括技术要求和其他说明)的尺寸，以毫米为单位时，不需标注计量单位的代号或名称，如采用其他单位，则必须注明相应的计量单位的代号或名称。

1.3 图样中所标注的尺寸，为该图样所示机件的最后完工尺寸，否则应另加说明。

1.4 机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。

2 尺寸数字、尺寸线和尺寸界线2.1 尺寸数字2.1.1 线性尺寸的数字一般应注写在尺寸线的上方，也允许注写在尺寸线的中断处(图1)。

图12.1.2 线性尺寸数字的方向，一般应采用第一种方法注写。

在不致引起误解时，也允许采用第二种方法。

但在一张图样中，应尽可能采用一种方法。

方法1：数字应按图2所示的方向注写，并尽可能避免在图示30°范围内标注尺寸，当无法避免时可按图3的形式标注。

方法2：对于非水平方向的尺寸，其数字可水平地注写在尺寸线的中断处(图4、5)。

2.1.3 角度的数字一律写成水平方向，一般注写在尺寸线的中断处(图6)。

必要时也可按图7的形式标注。

2.1.4 尺寸数字不可被任何图线所通过，否则必须将该图线断开(图8)。

图82.2 尺寸线2.2.1 尺寸线用细实线绘制，其终端可以有下列两种形式：a. 箭头：箭头的形式如图9所示，适用于各种类型的图样。

b. 斜线：斜线用细实线绘制，其方向和画法如图10所示。

当尺寸线的终端采用斜线形式时，尺寸线与尺寸界线必须相互垂直，如图11所示。

图11当尺寸线与尺寸界线相互垂直时，同一张图样中只能采用一种尺寸线终端的形式。

当采用箭头时，在地位不够的情况下，允许用圆点或斜线代替箭头(图16)。

机械制图尺寸标注详解机械制图尺寸标注是机械制图中非常重要的一环，尺寸标注的准确性直接关系到机械制品的尺寸精度。

在本篇文档中，我们将详细介绍机械制图尺寸标注的各种标注方法和注意事项。

一、尺寸标注的基本原则在机械制图中，尺寸标注应该遵循以下基本原则：1.合理布局：尺寸标注应该合理布局，使其清晰易读，方便加工和检验；2.统一标准：尺寸标注的文字大小、字形、字距、标点等应该统一规范，以便统一管理；3.准确无误：尺寸标注必须准确无误，应该遵循尽量少标注、标注到位的原则；4.简明扼要：尺寸标注应该简明扼要，不要出现重复和冗余的标注。

二、尺寸标注的常用方法在机械制图中，尺寸标注的常用方法有以下几种。

1. 直线标注法直线标注法是尺寸标注中最常用的一种方法，其基本原则是：将尺寸标注线与对象的轮廓线或者中心线平行，并且标注线的方向与轮廓线或者中心线保持一致。

具体方法如下：1.在需要标注的对象上标出轮廓线或者中心线；2.选择合适的标注位置，画出标注线，并在标注线上书写尺寸标注值；3.将标注箭头指向被标注的对象。

直线标注法示意图如下：____________________| |_______12 | || ||____|2. 基准线标注法基准线标注法是一种比较常见的标注方法，特别适用于需要标注多个尺寸的情况。

其基本原则是：利用一条基准线作为所有尺寸标注线的参考线，标注线垂直于基准线，标注的尺寸值位于标注线的右侧或者左侧。

具体方法如下：1.在需要标注的对象上标出轮廓线或者中心线；2.选择一条适合的基准线，基准线的位置可以在上、中、下三个区域任选；3.在标注线上书写尺寸标注值，并把标注箭头指向被标注的对象。

基准线标注法示意图如下：12______| ||____|| ||____|3. 直角标注法直角标注法是指在直角处进行标注的方法。

其基本原则是：在两条相交的轮廓线上进行标注，标注线分别垂直于两条轮廓线。

具体方法如下：1.在需要标注的对象上找到直角处，相交的两条轮廓线分别作为尺寸的参考线；2.在两条轮廓线上方便标注的位置处，画出相应的标注线，并在标注线上标注尺寸值；3.将标注箭头指向被标注的对象。

机械制图iso标准ISO标准是国际标准化组织（ISO）制定的一系列国际标准，它们为各种行业的产品、服务和系统制定了一套通用的质量管理和保障要求。

在机械制图领域，ISO标准起着至关重要的作用，它规范了机械制图的各个方面，包括尺寸标注、符号表示、图形构图等，为机械制图的规范化和标准化提供了重要的依据。

首先，ISO标准对机械制图的尺寸标注提出了一系列要求。

在机械制图中，尺寸标注是非常重要的，它直接关系到产品的质量和制造工艺。

ISO标准规定了尺寸标注的方法和要求，包括尺寸的表示形式、标注位置、标注线型等，这些规定都是为了确保机械制图的尺寸标注清晰、准确、易读。

其次，ISO标准对机械制图中的符号表示也做出了详细的规定。

在机械制图中，各种符号的使用是非常普遍的，它们用于表示不同的零件、工艺要求、表面状态等信息。

ISO标准规定了各种符号的形状、尺寸、比例和使用方法，以确保机械制图中的符号表示统一、规范、易懂。

此外，ISO标准还对机械制图的图形构图提出了具体要求。

图形构图是机械制图的基础，它直接关系到机械设计的准确性和工艺的可行性。

ISO标准规定了图形构图的基本原则、比例、线型、线宽等，以确保机械制图的图形构图规范、美观、易于理解。

总的来说，ISO标准对机械制图提出了全面、系统的要求，它为机械制图的规范化和标准化提供了重要的依据。

遵循ISO标准，可以确保机械制图的质量和准确性，有利于提高产品质量、降低生产成本，促进国际贸易和合作。

因此，作为机械制图的创作者，我们应当深入学习和理解ISO标准，严格遵守标准要求，不断提高自身的技术水平和制图能力，为推动机械制图的规范化和标准化做出应有的贡献。
