最新《机械制图》期末完整考题库388题(含标准答案)

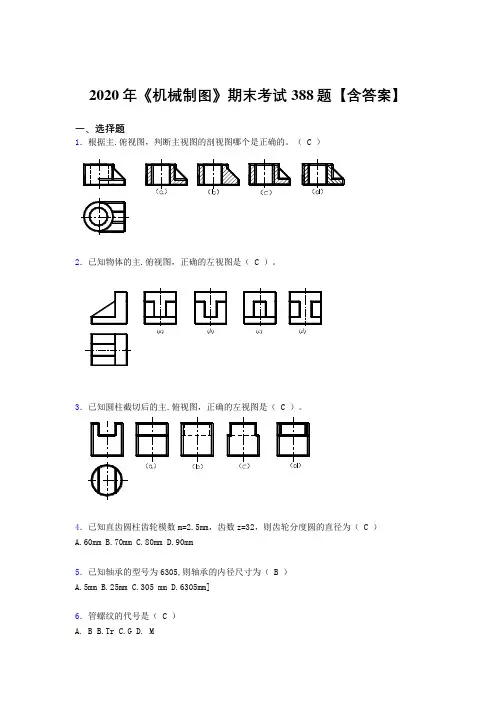

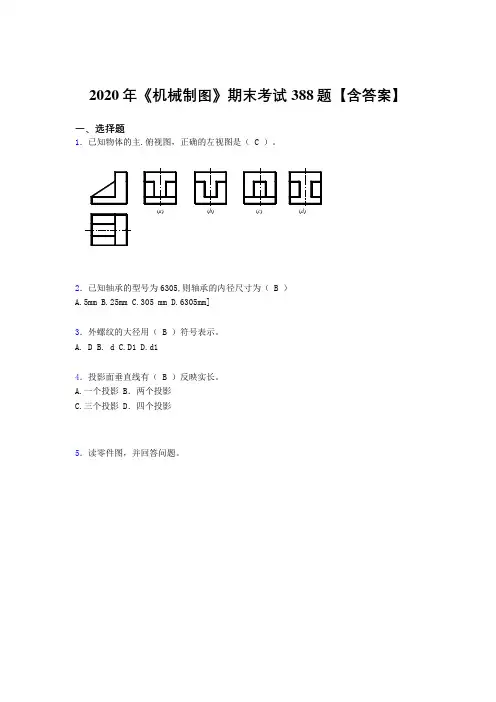

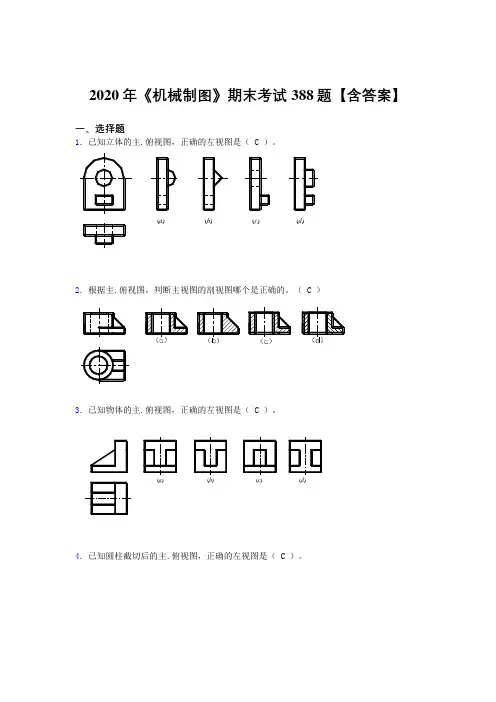

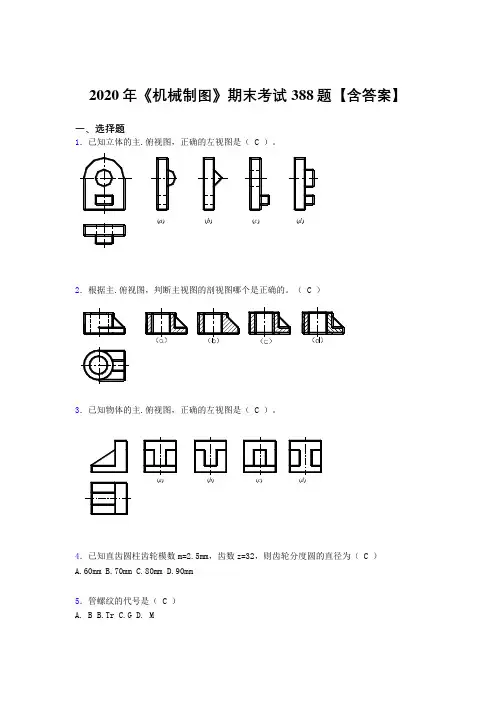

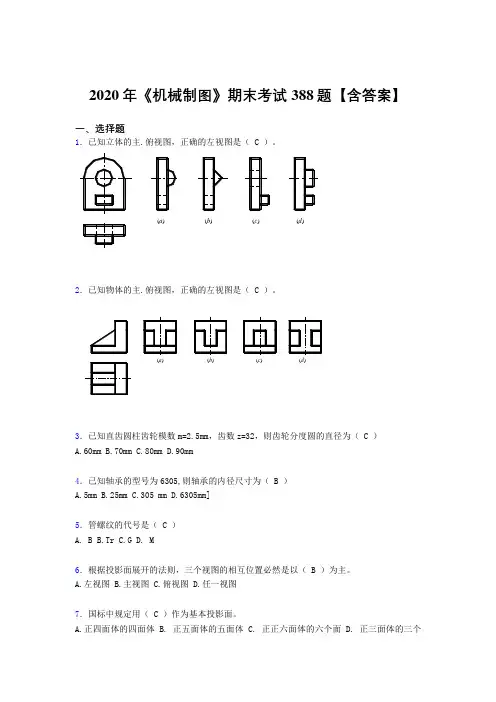

最新《机械制图》期末完整考试题库388题（含标准答案）2020年《机械制图》期末考试388题【含答案】(a) (b) (c) (d)4．已知圆柱截切后的主.俯视图，正确的左视图是（ C ）。

7．外螺纹的大径用（ B ）符号表示。

A. DB. dC.D1D.d18．根据投影面展开的法则，三个视图的相互位置必然是以（ B ）为主。

A.左视图B.主视图C.俯视图D.任一视图9．投影面垂直线有（ B ）反映实长。

A.一个投影 B．两个投影C.三个投影 D．四个投影10．读零件图并回答下列问题1.该零件采用了哪些视图.剖视图或其它表达方法？说明数量和名称。

主视图采用了全剖，左视图采用了局部剖，俯视图，B-B.C-C断面图及D-D局部剖视图。

1.指出该零件在长.宽.高三个方向的主要尺寸基准。

长度方向尺寸基准是M27孔的轴线，高度方向基准是底面，宽度方向基准是Φ45孔的轴线1.说明Φ40H7的意义。

Φ40H7表示：基本尺寸为Φ40的孔，H7为公差带代号，H为基本偏差代号，7为公差等级。

1.说明M68╳2的含义。

M68╳2表示，公称直径为68mm的普通细牙螺纹，M为螺纹代号，2为螺距。

1.画出左视图外形略1.说明符号6.3的含义。

前者表示用去除材料的方法获得的表面粗糙度，Ra的值为6.3μm.；后者表示，是由不去除材料的方法获得的零件表面。

11．读零件图，并回答问题。

1.该零件采用了哪些视图.剖视图和剖面图？说明数量和名称。

该零件采用主视图.俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图。

1.指出该零件在长.宽.高三个方向的主要尺寸基准。

高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。

1.图中G1/2"表示：非螺纹密封的管螺纹，1/2"表示公称直径，是内螺纹（内.外），。

2020年《机械制图》期末考试388题【含答案】6．管螺纹的代号是（ C ）A. BB.TrC.GD. M7．外螺纹的大径用（ B ）符号表示。

A. DB. dC.D1D.d18．国标中规定用（ C ）作为基本投影面。

A.正四面体的四面体B. 正五面体的五面体C. 正正六面体的六个面D. 正三面体的三个面9．基本视图主要用于表达零件在基本投影方向上的（ B ）形状。

A.内部B.外部C.前后D.左右10．投影面垂直线有（ B ）反映实长。

A.一个投影 B．两个投影C.三个投影 D．四个投影11．读零件图并回答下列问题1.该零件采用了哪些视图.剖视图或其它表达方法？说明数量和名称。

主视图采用了全剖，左视图采用了局部剖，俯视图，B-B.C-C断面图及D-D局部剖视图。

1.指出该零件在长.宽.高三个方向的主要尺寸基准。

长度方向尺寸基准是M27孔的轴线，高度方向基准是底面，宽度方向基准是Φ45孔的轴线1.说明Φ40H7的意义。

Φ40H7表示：基本尺寸为Φ40的孔，H7为公差带代号，H为基本偏差代号，7为公差等级。

1.说明M68╳2的含义。

M68╳2表示，公称直径为68mm的普通细牙螺纹，M为螺纹代号，2为螺距。

1.画出左视图外形略1.说明符号6.3的含义。

前者表示用去除材料的方法获得的表面粗糙度，Ra的值为6.3μm.；后者表示，是由不去除材料的方法获得的零件表面。

12．读零件图，并回答问题。

1.该零件采用了哪些视图.剖视图和剖面图？说明数量和名称。

该零件采用主视图.俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图。

1.指出该零件在长.宽.高三个方向的主要尺寸基准。

高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。

1.图中G1/2"表示：非螺纹密封的管螺纹，1/2"表示公称直径，是内螺纹（内.1.Φ36H8表示：Φ36是基本尺寸，H8是公差带代号，其中，H是基本偏差代号，8是公差等级。

2020年《机械制图》期末考试388题【含答案】2．已知直齿圆柱齿轮模数m=2.5mm，齿数z=32，则齿轮分度圆的直径为（ C ）A.60mmB.70mmC.80mmD.90mm3．管螺纹的代号是（ C ）A. BB.TrC.GD. M4．外螺纹的大径用（ B ）符号表示。

A. DB. dC.D1D.d15．国标中规定用（ C ）作为基本投影面。

A.正四面体的四面体B. 正五面体的五面体C. 正正六面体的六个面D. 正三面体的三个面6．读零件图，并回答问题。

1.该零件采用了哪些视图.剖视图和剖面图？说明数量和名称。

该零件采用主视图.俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图。

1.指出该零件在长.宽.高三个方向的主要尺寸基准。

高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。

1.图中G1/2"表示：非螺纹密封的管螺纹，1/2"表示公称直径，是内螺纹（内.1.Φ36H8表示：Φ36是基本尺寸，H8是公差带代号，其中，H是基本偏差代号，8是公差等级。

6.31.说明符号的含义。

6.3μm.；后者表示，是由不去二、填空题7．机器零件的种类繁多,但从它们的结构形状和作用看,大体可分为四类: 轴套类零件, 盘盖类零件,叉架类零件,箱座类零件8．剖视图可分为全剖视图,半剖视图和局部剖视图.9．当机件具有对称平面时,可将其一半画成视图,另一半画成剖视图,这样所得到的图形称为半剖视图.10．用剖切面局部地剖开机件所得到的剖视图称为局部剖视图.11．断面图的类型分为移出断面图和重合断面图两种.12．形状与位置公差简称形位公差.13．标注水平忙不过来时,尺寸数字的字头方向应朝上, 224标注垂直时,尺寸数字的字头方向应朝左,角度的尺寸数字一律水平位置书写.当任何图线穿过尺寸数字时都必须断开.14．零件加工精度反映在尺寸精度, 形状精度, 位置精度三个方面.15．基本尺寸相同的,相互结合的孔和轴公差带之间的关系,称为配合.16．常用的热处理及表面处理方法有:退火 ,正火, 淬火 , 回火,调质,表面淬火.17．为了改善金属材料的力学性能(如强度,硬度,弹性等 ),提高零件的耐磨性,耐疲劳性常需对零件进行热处理.18．图形的轮廓线.轴线或对称中心线及其引出线可作为尺寸界线19．用铸造方法制造零件的毛坯时,为了便于将木模从砂型中取出,一般沿木模的方向做成约1:20的斜度,叫做拔模斜度.20．在机械制图中通常把由基本体组合而成的物体称为组合体.21．套一般是装在轴上,起轴向定位,传动或联接等作用.22．箱座类一件件包括各种箱体,油泵泵体,车床尾座等.23．尺寸是图样中的重要内容,是生产过程中的直接依据.标注尺寸时,必须严格遵守国家标准的规定,做到:正确, 完整,清晰,合理.24．影响梯形螺纹配合性质的主要尺寸是螺纹的中径尺寸.25．标准梯形螺纹的牙型角为30度.26．国家标准献宝螺纹小径的表示方法采用细实线表示螺纹小径.27．标注尺寸的起始点称为尺寸基准,机器零件在长,宽,高三个方向上,每个方向至少有一个尺寸基准.。

2020年《机械制图》期末考试388题【含答案】6．外螺纹的大径用（ B ）符号表示。

A. DB. dC.D1D.d17．根据投影面展开的法则，三个视图的相互位置必然是以（ B ）为主。

A.左视图B.主视图C.俯视图D.任一视图8．基本视图主要用于表达零件在基本投影方向上的（ B ）形状。

A.内部B.外部C.前后D.左右9．读零件图并回答下列问题1.该零件采用了哪些视图.剖视图或其它表达方法？说明数量和名称。

主视图采用了全剖，左视图采用了局部剖，俯视图，B-B.C-C断面图及D-D局部剖视图。

1.指出该零件在长.宽.高三个方向的主要尺寸基准。

长度方向尺寸基准是M27孔的轴线，高度方向基准是底面，宽度方向基准是Φ45孔的轴线1.说明Φ40H7的意义。

Φ40H7表示：基本尺寸为Φ40的孔，H7为公差带代号，H为基本偏差代号，7为公差等级。

1.说明M68╳2的含义。

M为螺纹代号，2为螺距。

Ra的值为6.3μm.；二、填空题10．套一般是装在轴上,起轴向定位,传动或联接等作用.11．常用的放松装置有双螺母.弹簧垫圈.止退垫圈和开口销等。

12．断面图的类型分为移出断面图和重合断面图两种.13．装配图应包括以下四项内容: 一组图形 ,必要的尺寸, 技术要求,序号和明细表.14．形状与位置公差简称形位公差.15．标注尺寸的三要素是 :尺寸界线, 尺寸线,尺寸数字.16．零件加工精度反映在尺寸精度, 形状精度, 位置精度三个方面.17．外螺纹的献宝画法是: 大径用粗实线表示 ,小径用细实线表示 ,终止线用粗实线表示.18．允许尺寸变化的两个值称为极限尺寸.19．用铸造方法制造零件的毛坯时,为了便于将木模从砂型中取出,一般沿木模的方向做成约1:20的斜度,叫做拔模斜度.20．机器零件的种类繁多,但从它们的结构形状和作用看,大体可分为四类: 轴套类零件, 盘盖类零件,叉架类零件,箱座类零件21．用剖切面局部地剖开机件所得到的剖视图称为局部剖视图.22．轴一般用来支承传动零件并传递动力.23．用剖切面完全地将机件剖开所得到的剖视图称为全剖视图.24．叉架类零件包括各种用途的拔叉和支架.25．三视图之间存在长对正, 高平齐, 宽相等的三等关系.26．标准梯形螺纹的牙型角为30度.27．用于三针测量未予的量针最佳直径应该是使量针的横截面与螺纹中径处牙侧面相切.。

2020年《机械制图》期末考试388题【含答案】(a) (b) (c) (d)4．已知圆柱截切后的主.俯视图，正确的左视图是（ C ）。

7．外螺纹的大径用（ B ）符号表示。

A. DB. dC.D1D.d18．根据投影面展开的法则，三个视图的相互位置必然是以（ B ）为主。

A.左视图B.主视图C.俯视图D.任一视图9．投影面垂直线有（ B ）反映实长。

A.一个投影 B．两个投影C.三个投影 D．四个投影10．读零件图并回答下列问题1.该零件采用了哪些视图.剖视图或其它表达方法？说明数量和名称。

主视图采用了全剖，左视图采用了局部剖，俯视图，B-B.C-C断面图及D-D局部剖视图。

1.指出该零件在长.宽.高三个方向的主要尺寸基准。

长度方向尺寸基准是M27孔的轴线，高度方向基准是底面，宽度方向基准是Φ45孔的轴线1.说明Φ40H7的意义。

Φ40H7表示：基本尺寸为Φ40的孔，H7为公差带代号，H为基本偏差代号，7为公差等级。

1.说明M68╳2的含义。

M68╳2表示，公称直径为68mm的普通细牙螺纹，M为螺纹代号，2为螺距。

1.画出左视图外形略1.说明符号6.3的含义。

前者表示用去除材料的方法获得的表面粗糙度，Ra的值为6.3μm.；后者表示，是由不去除材料的方法获得的零件表面。

11．读零件图，并回答问题。

1.该零件采用了哪些视图.剖视图和剖面图？说明数量和名称。

该零件采用主视图.俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图。

1.指出该零件在长.宽.高三个方向的主要尺寸基准。

高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。

1.图中G1/2"表示：非螺纹密封的管螺纹，1/2"表示公称直径，是内螺纹（内.外），。

2020年《机械制图》期末考试388题【含答案】一、选择题1．已知物体的主.俯视图，正确的左视图是（ C ）。

(a) (b) (c) (d)2．已知轴承的型号为6305,则轴承的内径尺寸为（ B ）A.5mmB.25mmC.305 mmD.6305mm]3．外螺纹的大径用（ B ）符号表示。

A. DB. dC.D1D.d14．投影面垂直线有（ B ）反映实长。

A.一个投影 B．两个投影C.三个投影 D．四个投影5．读零件图，并回答问题。

1.该零件采用了哪些视图.剖视图和剖面图？说明数量和名称。

该零件采用主视图.俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图。

1.指出该零件在长.宽.高三个方向的主要尺寸基准。

高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。

1.图中G1/2"表示：非螺纹密封的管螺纹，1/2"表示公称直径，是内螺纹（内.1.Φ36H8表示：Φ36是基本尺寸，H8是公差带代号，其中，H是基本偏差代号，8是公差等级。

6.31.说明符号的含义。

6.3μm.；后者表示，是由不去二、填空题6．主轴,传动轴,丝杆,衬套等属轴套类零件,主要结构形状为回转体.7．装配图应包括以下四项内容: 一组图形 ,必要的尺寸, 技术要求,序号和明细表.8．形状与位置公差简称形位公差.9．标注尺寸的三要素是 :尺寸界线, 尺寸线,尺寸数字.10．标注水平忙不过来时,尺寸数字的字头方向应朝上, 224标注垂直时,尺寸数字的字头方向应朝左,角度的尺寸数字一律水平位置书写.当任何图线穿过尺寸数字时都必须断开.11．零件加工精度反映在尺寸精度, 形状精度, 位置精度三个方面.12．外螺纹的献宝画法是: 大径用粗实线表示 ,小径用细实线表示 ,终止线用粗实线表示.13．允许尺寸的变动量称为尺寸公差.14．基本尺寸相同的,相互结合的孔和轴公差带之间的关系,称为配合.15．使用要求的不同,孔和轴之间的配合有松有紧 ,国标因此规定配合分为三类,即: 间隙配合,过盈配合和过渡配合.16．常用的热处理及表面处理方法有:退火 ,正火, 淬火 , 回火,调质,表面淬火.17．局部视图的定义是:将机件的一部分基本投影面投射所得到的视图.18．在车削或磨削时,为便于退出刀具或使砂轮可稍越过被加工的表面,常在被加工面的末端先车退刀槽或砂轮越程槽.19．用剖切面局部地剖开机件所得到的剖视图称为局部剖视图.20．套一般是装在轴上,起轴向定位,传动或联接等作用.21．箱座类一件件包括各种箱体,油泵泵体,车床尾座等.22．尺寸是图样中的重要内容,是生产过程中的直接依据.标注尺寸时,必须严格遵守国家标准的规定,做到:正确, 完整,清晰,合理.23．影响梯形螺纹配合性质的主要尺寸是螺纹的中径尺寸.24．用于三针测量未予的量针最佳直径应该是使量针的横截面与螺纹中径处牙侧面相切.25．标注尺寸的起始点称为尺寸基准,机器零件在长,宽,高三个方向上,每个方向至少有一个尺寸基准.26．剖视图的剖切方法可分为单剖 ,阶梯剖, 旋转剖,复合剖,斜剖五种.27．当零件所有具有相同的表面粗糙度要求时,可在图样在上方统一标注表面粗糙度代号当。

2020年《机械制图》期末考试388题【含答案】(a) (b) (c) (d)4．已知直齿圆柱齿轮模数m=2.5mm，齿数z=32，则齿轮分度圆的直径为（ C ）A.60mmB.70mmC.80mmD.90mm5．管螺纹的代号是（ C ）A. BB.TrC.GD. M6．外螺纹的大径用（ B ）符号表示。

A. DB. dC.D1D.d17．根据投影面展开的法则，三个视图的相互位置必然是以（ B ）为主。

A.左视图B.主视图C.俯视图D.任一视图8．国标中规定用（ C ）作为基本投影面。

A.正四面体的四面体B. 正五面体的五面体C. 正正六面体的六个面D. 正三面体的三个面9．投影面垂直线有（ B ）反映实长。

A.一个投影 B．两个投影C.三个投影 D．四个投影10．读零件图，并回答问题。

1.该零件采用了哪些视图.剖视图和剖面图？说明数量和名称。

该零件采用主视图.俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图。

1.指出该零件在长.宽.高三个方向的主要尺寸基准。

高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。

1.图中G1/2"表示：非螺纹密封的管螺纹，1/2"表示公称直径，是内螺纹（内.外），1.Φ36H8表示：Φ36是基本尺寸，H8是公差带代号，其中，H是基本偏差代号，86.3μm.；后者表示，是由不去二、填空题11．外螺纹的献宝画法是: 大径用粗实线表示 ,小径用细实线表示 ,终止线用粗实线表示. 12．常用的放松装置有双螺母.弹簧垫圈.止退垫圈和开口销等。

13．在母线上的一点的轨迹称为纬圆.14．两个基本体相交,称为相贯体.其表面的交线,称为相贯线.15．在机械制图中通常把由基本体组合而成的物体称为组合体.16．平面体一般要注出它的长, 宽 ,高三个方向的尺寸.17．确定组合体各组成部分之间相对位置的尺寸是定位尺寸.18．将机件向不平行于任何基本投影面的平面投射所得到的视图称为斜视图.19．用剖切面完全地将机件剖开所得到的剖视图称为全剖视图.20．当机件外形比较简单,内形比较复杂而且又不对称时,常采用全剖视图来表达.21．用剖切面局部地剖开机件所得到的剖视图称为局部剖视图.22．圆柱面上任意一条平行于轴线的直线,称为圆柱面的素线.23．图样上的尺寸是零件的最后完工尺寸, 尺寸以毫米为单位时,不需标注代号或名称. 24．截交线围成的平面图形称为截断面.。

2020年《机械制图》期末考试388题【含答案】2．已知物体的主.俯视图，正确的左视图是（ C ）。

(a) (b) (c) (d)3．已知直齿圆柱齿轮模数m=2.5mm，齿数z=32，则齿轮分度圆的直径为（ C ）A.60mmB.70mmC.80mmD.90mm4．已知轴承的型号为6305,则轴承的内径尺寸为（ B ）A.5mmB.25mmC.305 mmD.6305mm]5．管螺纹的代号是（ C ）A. BB.TrC.GD. M6．根据投影面展开的法则，三个视图的相互位置必然是以（ B ）为主。

A.左视图B.主视图C.俯视图D.任一视图7．国标中规定用（ C ）作为基本投影面。

A.正四面体的四面体B. 正五面体的五面体C. 正正六面体的六个面D. 正三面体的三个8．基本视图主要用于表达零件在基本投影方向上的（ B ）形状。

A.内部B.外部C.前后D.左右二、填空题9．箱座类一件件包括各种箱体,油泵泵体,车床尾座等.10．常用的放松装置有双螺母.弹簧垫圈.止退垫圈和开口销等。

11．允许尺寸的变动量称为尺寸公差.12．允许尺寸变化的两个值称为极限尺寸.13．基本尺寸相同的,相互结合的孔和轴公差带之间的关系,称为配合.14．常用的热处理及表面处理方法有:退火 ,正火, 淬火 , 回火,调质,表面淬火.15．为便于装配和除去毛刺,锐边,在轴和孔的端部常加工成倒角.常用的是45度倒角.16．在车削或磨削时,为便于退出刀具或使砂轮可稍越过被加工的表面,常在被加工面的末端先车退刀槽或砂轮越程槽.17．用铸造方法制造零件的毛坯时,为了便于将木模从砂型中取出,一般沿木模的方向做成约1:20的斜度,叫做拔模斜度.18．机器零件的种类繁多,但从它们的结构形状和作用看,大体可分为四类: 轴套类零件, 盘盖类零件,叉架类零件,箱座类零件19．主轴,传动轴,丝杆,衬套等属轴套类零件,主要结构形状为回转体.20．轴一般用来支承传动零件并传递动力.21．零件加工精度反映在尺寸精度, 形状精度, 位置精度三个方面.22．叉架类零件包括各种用途的拔叉和支架.23．有齿厚游标卡尺测量蜗杆齿厚时,齿厚卡尺的测量面应与蜗杆牙侧面平行.24．机件的真实大小,应以图样上所注尺寸数值为依据,与图形大小及准确性无关.25．标准梯形螺纹的牙型角为30度.26．国家标准献宝螺纹小径的表示方法采用细实线表示螺纹小径.27．在投影图上表示回转体就是把围成立体的回转面与平面表示出来,并判别其可见性.28．工程技术人员用于表达设计思想.进行技术交流时所绘制的各种图，通常称为工程图样。

2020年《机械制图》期末考试388题【含答案】(a) (b) (c) (d)6．管螺纹的代号是（ C ）A. BB.TrC.GD. M7．外螺纹的大径用（ B ）符号表示。

A. DB. dC.D1D.d18．国标中规定用（ C ）作为基本投影面。

A.正四面体的四面体B. 正五面体的五面体C. 正正六面体的六个面D. 正三面体的三个面9．读零件图并回答下列问题1.该零件采用了哪些视图.剖视图或其它表达方法？说明数量和名称。

主视图采用了全剖，左视图采用了局部剖，俯视图，B-B.C-C断面图及D-D局部剖视图。

1.指出该零件在长.宽.高三个方向的主要尺寸基准。

长度方向尺寸基准是M27孔的轴线，高度方向基准是底面，宽度方向基准是Φ45孔的轴线1.说明Φ40H7的意义。

Φ40H7表示：基本尺寸为Φ40的孔，H7为公差带代号，H为基本偏差代号，7为公差等级。

1.说明M68╳2的含义。

M为螺纹代号，2为螺距。

Ra的值为6.3μm.；10．读零件图，并回答问题。

1.该零件采用了哪些视图.剖视图和剖面图？说明数量和名称。

该零件采用主视图.俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图。

1.指出该零件在长.宽.高三个方向的主要尺寸基准。

高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。

1.图中G1/2"表示：非螺纹密封的管螺纹，1/2"表示公称直径，是内螺纹（内.1.Φ36H8表示：Φ36是基本尺寸，H8是公差带代号，其中，H是基本偏差代号，8是公差等级。

6.31.说明符号的含义。

6.3μm.；后者表示，是由不去二、填空题11．国家标准献宝螺纹小径的表示方法采用细实线表示螺纹小径.12．常用的放松装置有双螺母.弹簧垫圈.止退垫圈和开口销等。

2020年《机械制图》期末考试388题【含答案】一、选择题1．已知物体的主.俯视图，正确的左视图是（ C ）。

(a) (b) (c) (d)2．管螺纹的代号是（ C ）A. BB.TrC.GD. M3．外螺纹的大径用（ B ）符号表示。

A. DB. dC.D1D.d14．根据投影面展开的法则，三个视图的相互位置必然是以（ B ）为主。

A.左视图B.主视图C.俯视图D.任一视图5．国标中规定用（ C ）作为基本投影面。

A.正四面体的四面体B. 正五面体的五面体C. 正正六面体的六个面D. 正三面体的三个面6．基本视图主要用于表达零件在基本投影方向上的（ B ）形状。

A.内部B.外部C.前后D.左右二、填空题7．为了改善金属材料的力学性能(如强度,硬度,弹性等 ),提高零件的耐磨性,耐疲劳性常需对零件进行热处理.8．装配图应包括以下四项内容: 一组图形 ,必要的尺寸, 技术要求,序号和明细表.9．形状与位置公差简称形位公差.10．标注尺寸的三要素是 :尺寸界线, 尺寸线,尺寸数字.11．图样上的尺寸是零件的最后完工尺寸, 尺寸以毫米为单位时,不需标注代号或名称.12．标注水平忙不过来时,尺寸数字的字头方向应朝上, 224标注垂直时,尺寸数字的字头方向应朝左,角度的尺寸数字一律水平位置书写.当任何图线穿过尺寸数字时都必须断开.13．外螺纹的献宝画法是: 大径用粗实线表示 ,小径用细实线表示 ,终止线用粗实线表示.14．制造零件时, 为了使零件具有互换性,并不要求零件的尺寸做得绝对准确,而只要求在一个合理范围之内,由此就规定了极限尺寸.15．允许尺寸的变动量称为尺寸公差.16．允许尺寸变化的两个值称为极限尺寸.17．基本尺寸相同的,相互结合的孔和轴公差带之间的关系,称为配合.18．常用的定位结构有：轴肩.台肩.圆螺母和各种挡圈。

19．常用的热处理及表面处理方法有:退火 ,正火, 淬火 , 回火,调质,表面淬火.20．当机件外形比较简单,内形比较复杂而且又不对称时,常采用全剖视图来表达.21．为便于装配和除去毛刺,锐边,在轴和孔的端部常加工成倒角.常用的是45度倒角.22．用铸造方法制造零件的毛坯时,为了便于将木模从砂型中取出,一般沿木模的方向做成约1:20的斜度,叫做拔模斜度.23．主轴,传动轴,丝杆,衬套等属轴套类零件,主要结构形状为回转体.24．轴一般用来支承传动零件并传递动力.25．叉架类零件包括各种用途的拔叉和支架.26．尺寸是图样中的重要内容,是生产过程中的直接依据.标注尺寸时,必须严格遵守国家标准的规定,做到:正确, 完整,清晰,合理.27．标准梯形螺纹的牙型角为30度.28．国家标准献宝螺纹小径的表示方法采用细实线表示螺纹小径.29．用于三针测量未予的量针最佳直径应该是使量针的横截面与螺纹中径处牙侧面相切. 30．剖视图的剖切方法可分为单剖 ,阶梯剖, 旋转剖,复合剖,斜剖五种.31．在投影图上表示回转体就是把围成立体的回转面与平面表示出来,并判别其可见性.32．使用要求的不同,孔和轴之间的配合有松有紧 ,国标因此规定配合分为三类,即: 间隙配合,过盈配合和过渡配合.33．平面与立方体表面相交,可以认为是立方体被平面截切,因此该平面通常称为截平面. 34．正投影的基本性质真实性, 积聚性和类似性.35．局部视图的定义是:将机件的一部分基本投影面投射所得到的视图.36．键是标准件,常用的形式有普通平键,半圆键和钩头楔键.37．箱体由腔体和底板两部分组成.38．直线在三面投影体系中有三种位置: 投影面垂直线, 投影面平行线,一般位置直线. 39．垂直于一个投影面,平行于另外两个投影面的直线.称为投影面垂直线.40．投影面垂直线有三种,垂直于H面的直线称为铅垂线, 183垂直于V面的直线称为正垂线,垂直于W面的直线称为侧垂线.41．平行于一个投影面,倾斜另外两个投影面的直线,称为投影面平行线.42．投影面平行线有三种: 平行于H 面的直线称为水平线,平行于V面的直线称为正平线,平行于W面的直线称为侧平线.43．平行于一个投影面,垂直于另两个投影面的平面,称为投影面平行面.44．平面基本体主要分为棱柱体和棱锥体两种.45．断面图的类型分为移出断面图和重合断面图两种.。

2020年《机械制图》期末考试388题【含答案】(a) (b) (c) (d)4．已知圆柱截切后的主.俯视图，正确的左视图是（ C ）。

7．基本视图主要用于表达零件在基本投影方向上的（ B ）形状。

A.内部B.外部C.前后D.左右8．读零件图并回答下列问题1.该零件采用了哪些视图.剖视图或其它表达方法？说明数量和名称。

主视图采用了全剖，左视图采用了局部剖，俯视图，B-B.C-C断面图及D-D局部剖视图。

1.指出该零件在长.宽.高三个方向的主要尺寸基准。

长度方向尺寸基准是M27孔的轴线，高度方向基准是底面，宽度方向基准是Φ45孔的轴线1.说明Φ40H7的意义。

Φ40H7表示：基本尺寸为Φ40的孔，H7为公差带代号，H为基本偏差代号，7为公差等级。

1.说明M68╳2的含义。

M68╳2表示，公称直径为68mm的普通细牙螺纹，M为螺纹代号，2为螺距。

1.画出左视图外形略1.说明符号6.3的含义。

前者表示用去除材料的方法获得的表面粗糙度，Ra的值为6.3μm.；后者表示，是由不去除材料的方法获得的零件表面。

9．读零件图，并回答问题。

1.该零件采用了哪些视图.剖视图和剖面图？说明数量和名称。

该零件采用主视图.俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图。

1.指出该零件在长.宽.高三个方向的主要尺寸基准。

高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。

1.图中G1/2"表示：非螺纹密封的管螺纹，1/2"表示公称直径，是内螺纹（内.1.Φ36H8表示：Φ36是基本尺寸，H8是公差带代号，其中，H是基本偏差代号，8是公差等级。

1.说明符号的含义。

6.3μm.；后者表示，是由不去6.3。

2020年《机械制图》期末考试388题【含答案】一、选择题1．已知物体的主.俯视图，正确的左视图是（ C ）。

(a) (b) (c) (d)2．已知直齿圆柱齿轮模数m=2.5mm，齿数z=32，则齿轮分度圆的直径为（ C ）A.60mmB.70mmC.80mmD.90mm3．管螺纹的代号是（ C ）A. BB.TrC.GD. M4．投影面垂直线有（ B ）反映实长。

A.一个投影 B．两个投影C.三个投影 D．四个投影5．读零件图，并回答问题。

1.该零件采用了哪些视图.剖视图和剖面图？说明数量和名称。

该零件采用主视图.俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图。

1.指出该零件在长.宽.高三个方向的主要尺寸基准。

高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。

1.图中G1/2"表示：非螺纹密封的管螺纹，1/2"表示公称直径，是内螺纹（内.1.Φ36H8表示：Φ36是基本尺寸，H8是公差带代号，其中，H是基本偏差代号，8是公差等级。

6.31.说明符号的含义。

6.3μm.；后者表示，是由不去二、填空题6．基本尺寸相同的,相互结合的孔和轴公差带之间的关系,称为配合.7．中心投影法所得到图形大小在随着投影面,物体和投影中心三者之间不同的位置而变化. 8．用剖切面完全地将机件剖开所得到的剖视图称为全剖视图.9．当机件外形比较简单,内形比较复杂而且又不对称时,常采用全剖视图来表达.10．当机件具有对称平面时,可将其一半画成视图,另一半画成剖视图,这样所得到的图形称为半剖视图.11．采用假想的剖切平面将机件的某处切断,仅画出该剖切面与机件接触部分的图形称为断面图.12．断面图的类型分为移出断面图和重合断面图两种.13．装配图应包括以下四项内容: 一组图形 ,必要的尺寸, 技术要求,序号和明细表.14．零件加工精度反映在尺寸精度, 形状精度, 位置精度三个方面.15．外螺纹的献宝画法是: 大径用粗实线表示 ,小径用细实线表示 ,终止线用粗实线表示.16．制造零件时, 为了使零件具有互换性,并不要求零件的尺寸做得绝对准确,而只要求在一个合理范围之内,由此就规定了极限尺寸.17．确定组合体各组成部分之间相对位置的尺寸是定位尺寸.18．允许尺寸变化的两个值称为极限尺寸.19．确定组合体各组成部分的形状大小的尺寸是定形尺寸.20．为便于装配和除去毛刺,锐边,在轴和孔的端部常加工成倒角.常用的是45度倒角.21．用铸造方法制造零件的毛坯时,为了便于将木模从砂型中取出,一般沿木模的方向做成约1:20的斜度,叫做拔模斜度.22．轴一般用来支承传动零件并传递动力.23．套一般是装在轴上,起轴向定位,传动或联接等作用.24．叉架类零件包括各种用途的拔叉和支架.25．三视图之间存在长对正, 高平齐, 宽相等的三等关系.26．用于三针测量未予的量针最佳直径应该是使量针的横截面与螺纹中径处牙侧面相切.27．剖视图的剖切方法可分为单剖 ,阶梯剖, 旋转剖,复合剖,斜剖五种.。

2020年《机械制图》期末考试388题【含答案】(a) (b) (c) (d)3．已知直齿圆柱齿轮模数m=2.5mm，齿数z=32，则齿轮分度圆的直径为（ C ）A.60mmB.70mmC.80mmD.90mm4．国标中规定用（ C ）作为基本投影面。

A.正四面体的四面体B. 正五面体的五面体C. 正正六面体的六个面D. 正三面体的三个面5．投影面垂直线有（ B ）反映实长。
