水轮机分类水轮机是一种利用水能转换成机械能的装置。
根据不同的分类标准，水轮机可以分为多种类型。
本文将从不同的分类角度出发，介绍常见的水轮机类型及其特点。
一、按照叶轮结构分类1. 悬臂式水轮机悬臂式水轮机是一种叶轮只有一侧有叶叶片的水轮机。
它的主要特点是叶轮只有一侧有叶片，叶轮的另一侧是空的，因此在水流作用下，叶轮只能单向旋转。
悬臂式水轮机的结构简单，但效率较低，主要用于小型水电站。
2. 双向逆流式水轮机双向逆流式水轮机是一种具有两个反向旋转叶轮的水轮机。
它的主要特点是叶轮有两个，水从叶轮中央进入，流经两个叶轮，最后从中央排出。
双向逆流式水轮机的效率较高，但制造难度大，主要用于中小型水电站。
3. 直径式水轮机直径式水轮机又称离心式水轮机，是一种叶轮直径较大的水轮机。
它的主要特点是叶轮直径较大，水流进入叶轮后，被离心力推向叶轮的外侧，从而产生动能。
直径式水轮机的效率较高，主要用于大型水电站。
二、按照水流方式分类1. 活塞式水轮机活塞式水轮机是一种利用水流压力推动活塞运动的水轮机。
它的主要特点是利用水流压力差推动活塞运动，从而产生机械能。
活塞式水轮机结构简单，但效率较低，主要用于小型水电站。
2. 喷嘴式水轮机喷嘴式水轮机是一种利用水流喷射推动叶轮旋转的水轮机。
它的主要特点是水从喷嘴射出，喷嘴的高速流体作用于叶轮，产生动能。
喷嘴式水轮机效率较高，但需要较高的水压力，主要用于中小型水电站。
3. 引水式水轮机引水式水轮机是一种利用水流引导叶轮旋转的水轮机。
它的主要特点是利用引水管将水引导到叶轮处，通过叶片的旋转产生动能。
引水式水轮机结构复杂，但效率高，主要用于大型水电站。
三、按照安装方式分类1. 泄流式水轮机泄流式水轮机是一种安装在水流强劲的水流中，利用水流直接推动叶轮旋转的水轮机。
它的主要特点是安装简单，但需要有足够的水源。
泄流式水轮机主要用于山区、河流等水源丰富的地区。
2. 水导式水轮机水导式水轮机是一种利用引水管将水引导到叶轮处的水轮机。
水轮机结构介绍水轮机是利用水能转换为机械能的一种装置，是发电厂中常用的主要发电设备之一、下面将对水轮机的结构进行详细介绍。
水轮机主要由机壳、转轮、导向装置、涡排装置、轴承和透水管道等组成。
1.机壳：水轮机的机壳是一个装置的外部保护壳，一般由钢板或钢铸件焊接而成。
机壳内有良好的润滑和密封装置，以保证机器的正常运转，并能减少机械损耗，并防止泄漏。
2.转轮：转轮是水轮机的核心部分，是水能转换为机械能的重要部分。
转轮的形状和组织结构根据不同的水轮机类型而有所不同，常见的有斜流式、混流式和轴流式等类型。
3.导向装置：导向装置起到引导水流进入转轮并调节进水流量的作用。
导向装置一般由多个可调节的导叶组成，导叶的位置和角度可以通过液压机构或机械装置进行调节，以实现对水流的控制。
4.涡排装置：涡排装置将已经转过水轮机的水流排出，将水流的动能转化为排出水流的动能。
一般情况下，涡排装置由锥壳、导管和涡轴组成，通过设计合理的导管形状和尺寸，使水流尽可能地获得动能转换。
5.轴承：轴承用于支撑和固定转轮和轴的位置，以减少旋转过程中的运动摩擦和机械损耗。
轴承在水轮机中至关重要，要求具有较高的承载能力和良好的摩擦性能。
6.透水管道：透水管道用于将调节好流量的水流引入水轮机的导叶中，以驱动转轮旋转。
透水管道的设计应保证水流顺利地进入和离开水轮机，并尽量减少水流中的压力损失和涡旋现象。
水轮机通过上述各部分的相互配合和工作，将水能转化为机械能，实现发电厂的发电功能。
在实际应用中，水轮机的转速和功率可根据工作需求进行调节和匹配，并通过自动控制系统来控制和监测水轮机的运行状态。
总之，水轮机是一种利用水能发电的设备，它通过机壳、转轮、导向装置、涡排装置、轴承和透水管道等部分的协同工作，将水能转化为有用的机械能。
水轮机的设计和运行状态对于发电厂的稳定运行至关重要，因此，在水轮机设计和制造过程中需要严格遵循相关的技术规范和要求，确保水轮机的性能和安全性。
本篇重要内容：水轮机(The hydraulic turbine)水轮机是将水能转变成旋转机械能，从而带动发电机发出电能的一种机械，是水电站动力设备之一。
研究的目的是充分利用水能资源，为厂房布置设计作准备。
第二章 水轮机类型与构造第一节水轮机大体类型、特点、适用条件一、水轮机的大体类型（一）按主轴装置方式划分1. 立式水轮机：水轮机主轴竖直安装；大中型水轮机均采用该装置方式。
2. 卧式水轮机：水轮机主轴水平安装；小型或微型水轮机采用。
（二）按能量转换特征水轮机是水电站的主要动力设备之一。
按照能量转换的特征，可将水轮机分为还击式、冲击式两大类。
各类类型水轮机依照其水流方向和工作特点不同又有如下不同的形式。
⎪⎪⎪⎪⎪⎩⎪⎪⎪⎪⎪⎨⎧⎪⎩⎪⎨⎧⎪⎪⎩⎪⎪⎨⎧双击式斜击式水斗式（切击式）冲击式斜流式贯流转桨式）贯流式（贯流定桨式，轴流转桨式）轴流式（轴流定桨式，混流式反击式水轮机 二、水轮机的特点及适用条件（一）还击式水轮机的特点及适用条件特点:（1）水流流经转轮时，水流充满整个转轮叶片流道，利用水流对叶片的反作使劲，即叶片正反面的压力差使转轮旋转；（2）主要利用水流的势能和动能，主如果利用水流的势能；（3）水轮机在工作工程中，转轮完全浸没在水中。
还击式水轮机按照水流流经转轮的方式不同分为混流式、轴流式、斜流式、贯流式四种。
1、混流式（法郎西斯式）：水流径向流入转轮，轴向流出。
适用范围：H=30~700 m , 单机容量：几万kW~几十万kW长处：适用范围广，结构简单，运行稳定，效率高，适用高水头小流量电站。
2、轴流式（卡普兰式）：水流沿转轮轴向流入，轴向流出，水流方向始终平行于主轴。
(a)、轴流定浆式：叶片不能随工况的转变而转动。
改变叶片转角时需要停机进行。
结构简单，效率低。
适用H 、Q 转变不大的情况（工况较稳定）， H ：3~50m 。
(b)、轴流转浆式：叶片能随工况的转变而转动，进行双重调节（导叶开度、叶片角度）。

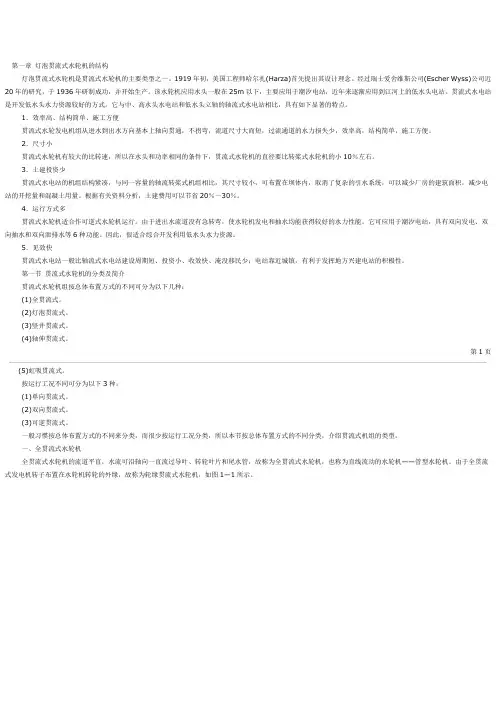

第一章灯泡贯流式水轮机的结构灯泡贯流式水轮机是贯流式水轮机的主要类型之一。
1919年初，美国工程师哈尔扎(Harza)首先提出其设计理念。
经过瑞士爱舍维斯公司(Escher Wyss)公司近20年的研究，于1936年研制成功，并开始生产。
该水轮机应用水头一般在25m以下，主要应用于潮汐电站，近年来逐渐应用到江河上的低水头电站。
贯流式水电站是开发低水头水力资源较好的方式。
它与中、高水头水电站和低水头立轴的轴流式水电站相比，具有如下显著的特点。
1．效率高、结构简单、施工方便贯流式水轮发电机组从进水到出水方向基本上轴向贯通，不拐弯，流道尺寸大而短，过流通道的水力损失少，效率高，结构简单，施工方便。
2．尺寸小贯流式水轮机有较大的比转速，所以在水头和功率相同的条件下，贯流式水轮机的直径要比转桨式水轮机的小10％左右。
3．土建投资少贯流式水电站的机组结构紧凑，与同一容量的轴流转桨式机组相比，其尺寸较小，可布置在坝体内，取消了复杂的引水系统，可以减少厂房的建筑面积，减少电站的开挖量和混凝土用量。
根据有关资料分析，土建费用可以节省20％～30％。
4．运行方式多贯流式水轮机适合作可逆式水轮机运行。
由于进出水流道没有急转弯，使水轮机发电和抽水均能获得较好的水力性能。
它可应用于潮汐电站，具有双向发电、双向抽水和双向泄排水等6种功能。
因此，很适合综合开发利用低水头水力资源。
5．见效快贯流式水电站一般比轴流式水电站建设周期短、投资小、收效快、淹没移民少；电站靠近城镇，有利于发挥地方兴建电站的积极性。
第一节贯流式水轮机的分类及简介贯流式水轮机组按总体布置方式的不同可分为以下几种：(1)全贯流式。
(2)灯泡贯流式。
(3)竖井贯流式。
(4)轴伸贯流式。
第1页(5)虹吸贯流式。
按运行工况不同可分为以下3种：(1)单向贯流式。
(2)双向贯流式。
(3)可逆贯流式。
一般习惯按总体布置方式的不同来分类，而很少按运行工况分类，所以本节按总体布置方式的不同分类，介绍贯流式机组的类型。
