水轮机结构图

水轮发电机的构造水轮机的转速都比较低，特别是立式水轮机，为了能发出50Hz的交流电，水轮发电机采用多对磁极结构，对于每分钟120转的水轮发电机，需要25对磁极。

由于过多磁极不易看清结构，本课件介绍一个有12对磁极的水轮机发电机模型。

水轮发电机的转子采用凸极式结构，图1是发电机的磁轭与磁极，磁极安装在磁轭上，磁轭是磁极磁力线的通路，发电机模型有南北相间的24个磁极，每个磁极上都绕有励磁线圈，励磁电源由安装在主轴端头的励磁发电机提供，或由外部的晶闸管励磁系统提供（由集电环向励磁线圈供电）。

图1--水轮发电机转子有多对磁极磁轭安装在转子支架上，在转子支架中心安有发电机主轴，在主轴的上端头安装有励磁发电机或集电环。

轴下端有连接水轮机的法兰，见图2。

图2--水轮发电机转子发电机定子铁芯由导磁良好的硅钢片叠成，在铁芯内圆均匀分布着许多槽，用来嵌放定子线圈，见图3。

图3--水轮发电机定子铁芯定子线圈嵌放在定子槽内，组成三相绕组，每相绕组由多个线圈组成，按一定规律排列，见图4。

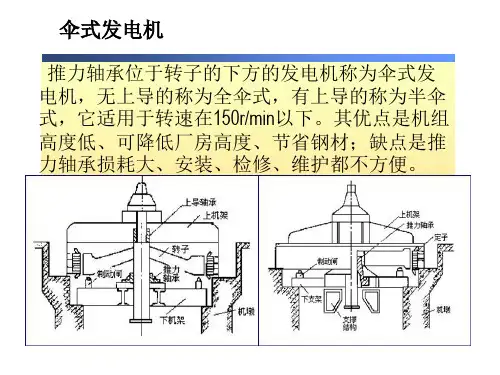

图4--水轮发电机定子绕水轮发电机安装在由混凝土浇筑的机墩上，在机墩上安装机座，机座是定子铁芯的安装基座，也是水轮发电机的外壳，在机座外壳安装有散热装置，降低发电机冷却空气的温度；在机墩上还安装下机架，下机架有推力轴承，用来安装发电机转子，推力轴承可承受转子的重量与振动、冲击等力。

见图5。

图5--水轮发电机机墩、机座、下机架在机座上安装定子铁芯与定子线圈，见图6。

图6--水轮发电机的定子转子插在定子中间，与定子有很小间隙，转子由下机架的推力轴承支撑，可以自由旋转，见图7。

图7--定子与转子安装在机座上安装上机架，上机架中心安装有导轴承，防止发电机主轴晃动，使它稳定的处于中心位置。

图8--水轮机发电机未盖地板铺好上层平台地板，装好电刷装置或励磁电机，一台水轮发电机模型就安装好了。

图8--水轮机发电机该水轮发电机模型转子旋转一周将感生出12个周期的三相交流电动势。

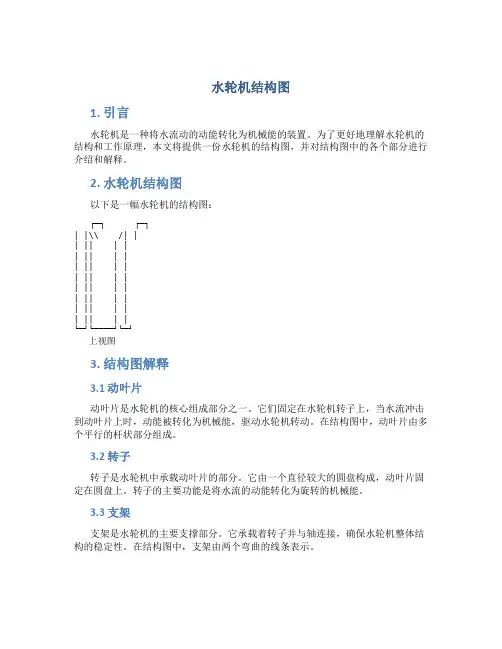

水轮机结构图1. 引言水轮机是一种将水流动的动能转化为机械能的装置。

为了更好地理解水轮机的结构和工作原理，本文将提供一份水轮机的结构图，并对结构图中的各个部分进行介绍和解释。

2. 水轮机结构图以下是一幅水轮机的结构图：┌─┐ ┌─┐│ │\\ /│ ││ ││ │ ││ ││ │ ││ ││ │ ││ ││ │ ││ ││ │ ││ ││ │ ││ ││ │ ││ ││ │ │└─┘└────┘└─┘上视图3. 结构图解释3.1 动叶片动叶片是水轮机的核心组成部分之一。

它们固定在水轮机转子上，当水流冲击到动叶片上时，动能被转化为机械能，驱动水轮机转动。

在结构图中，动叶片由多个平行的杆状部分组成。

3.2 转子转子是水轮机中承载动叶片的部分。

它由一个直径较大的圆盘构成，动叶片固定在圆盘上。

转子的主要功能是将水流的动能转化为旋转的机械能。

3.3 支架支架是水轮机的主要支撑部分。

它承载着转子并与轴连接，确保水轮机整体结构的稳定性。

在结构图中，支架由两个弯曲的线条表示。

3.4 输水管道输水管道是水轮机的一个重要组成部分。

它将来自水源的水引入水轮机中，提供动力源。

在结构图中，输水管道由一个竖直的线条表示。

3.5 出水管道出水管道是水轮机中将已经转过动能的水排出的部分。

在结构图中，出水管道由一个斜向上的线条表示。

3.6 轴轴是水轮机中负责传递旋转动力的部分。

它连接支架和转子，使转子能够在水流动力的作用下旋转。

在结构图中，轴由一个竖直的线条表示。

4. 结论通过以上结构图及其解释，我们可以清楚地了解水轮机的组成部分和各个部分之间的关系。

水轮机的转子、动叶片、支架、输水管道、出水管道和轴合作，使得水轮机能够将水流的动能转化为机械能，实现功率输出。

这幅结构图提供了一个直观的水轮机结构的视觉表示，使我们更好地理解和学习水轮机的工作原理。

希望本文对读者对水轮机结构有所启发和帮助。
