水轮发电机结构介绍

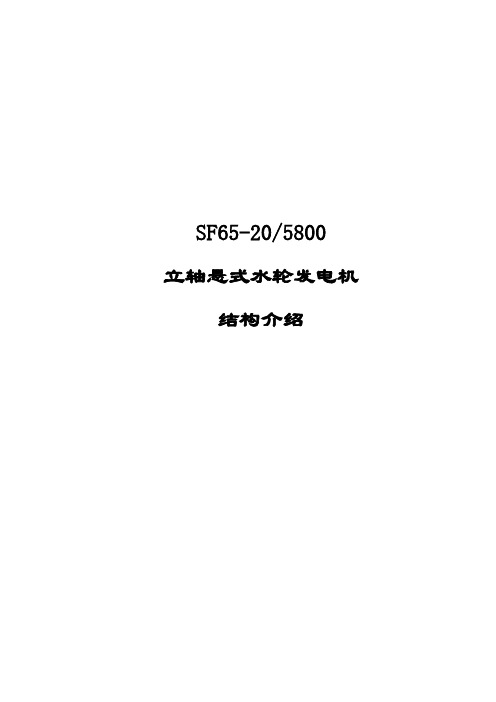

SF65-20/5800 立轴悬式水轮发电机结构介绍1．基本规格、数据与参数1.1 主要规格：型号： SF65-20/5800额定容量： 76.47 MVA额定功率： 65 MW额定电压： 10500 V额定电流： 4204.7 A额定功率因数： 0.85(滞后）额定频率： 50 Hz额定转速： 300 r/min飞逸转速： 485 r/min相数： 3定子接法： Y额定励磁电压： 185 V额定励磁电流： 1145 A励磁方式：自并激静止可控硅励磁旋转方向：俯视顺时针2. 主要结构本发电机为立轴悬式结构，具有上、下两个导轴承，分别在上机架中心体和下机架中心体内。

推力轴承位于上机架上方的推力油槽内，与上导轴承各用一个油槽，并采用内循环冷却方式。

发电机通风型式为双路无风扇密闭自循环空气冷却系统。

它主要由定子、转子、上机架、下机架、推力轴承、辅助接线、灭火水管、制动器管路、空气冷却器装置等组成，其结构特点分述于下：2.1 定子定子由机座、铁芯及定子绕组等组成。

由于运输条件限制，定子分为三瓣。

定子在工地由安装单位组圆、叠片、下线及试验等。

机座由钢板焊接而成，机座外径为φ6800mm，高3010mm。

它的上环与上机架相连，底环与基础相连。

为了加强机座的刚度及固定铁芯，在中间设有4道环板和若干条筋板。

壁上开有相当大的6个孔，作为从铁芯来的热空气进入空气冷却器的通道，空气冷却器把合在与机座壁焊接的冷却器架上。

定子铁芯采用高导磁、低损耗、无时效优质硅钢片冲制而成。

为了减小涡流损耗，在扇形片的两面涂以绝缘漆（F级）。

铁芯外径为φ5800mm，内径φ5020mm，总长1480mm。

铁芯轴向均匀设有高度为6mm的通风沟38个，通风槽钢采用矩形非磁性钢制成。

为了减小附加损耗，铁芯两端叠成阶梯形，并采用非磁性压指及非磁性端箍。

为避免压指脱落，非磁性压指直接焊于压板上。

为了避免长期运行后产生定子铁芯松动，采用在拉紧螺杆上加碟形弹簧的压紧结构。

水电站水轮发电机组的基本结构及安装过程一、水轮发电机组的基本结构1.水轮发电机：水轮发电机是水电站发电的核心设备，它将水流的动能转化为机械能，在转子与定子之间通过电磁感应产生电能。

水轮发电机包括转子、定子和转子轴承等。

2.调速装置：调速装置用于控制水轮的转速，保证水轮发电机的正常运行。

调速装置通常由水轮的钢轮、调速器和液力传动装置等组成。

3.低压配电系统：低压配电系统是将水轮发电机产生的高压电能通过变压器降压后输送至用户的系统。

它包括变压器、开关设备、保护装置和电流互感器等。

4.辅助设备：辅助设备主要包括水泵、冷却设备、火灾监控装置等。

水泵用于进水和排水，冷却设备用于降低水轮发电机组的温度，火灾监控装置用于监测水轮发电机组周围的火灾情况。

二、水轮发电机组的安装过程1.场地选择：水轮发电机组需要选择在水流充足、坡度适宜、土壤稳定和交通便利的场地上建设。

同时要考虑电网的接入方式和水轮发电机组的运输通道。

2.水轮发电机组的安装：首先需要修建一座水坝，形成一个水库，以储存水资源。

然后在水库出口处建造一座放水渠道，将水引入水轮发电机组的水导管系统。

水导管系统包括水流整流器、水轮进水口、水轮和尾水放空口。

3.水轮发电机组的建设：根据水轮发电机组的设计要求，在场地上修建发电厂房和相关设备基础。

然后进行水轮发电机组的设备安装，包括将水轮发电机组各个组件安装在机房内，并与输电线路连接。

4.调试与运行：水轮发电机组安装完成后，需要进行一系列的调试工作，包括试运转、开机调试和正常运行试验等。

在调试工作完成后，水轮发电机组即可正式投入运行，生成电能供给用户使用。

5.运维与管理：水轮发电机组在正常运行中需要进行定期的检查、维护和管理工作，包括设备的巡视、清洗、润滑和更换等。

同时还需要注意水库的管理和维护，以确保水能资源的充足和水轮发电机组的安全运行。

总结：水电站水轮发电机组的基本结构包括水轮发电机、调速装置、低压配电系统和辅助设备。

水轮发电机组组成部件及作用以水轮发电机组组成部件及作用为题，下面将对水轮发电机组的组成部件及其作用进行详细介绍。

一、水轮发电机组的组成部件1. 水轮机：水轮机是水力发电机组的核心部件，负责将水流的动能转化为机械能。

根据水轮机的不同类型，可以分为垂直轴水轮机和水平轴水轮机。

2. 水轮机轴系：水轮机轴系由轴、轴承和机械密封等组成，主要用于将水轮机的机械能传递给发电机。

3. 发电机：发电机是水轮发电机组的重要组成部分，负责将水轮机传递过来的机械能转化为电能。

发电机通常由转子、定子、绕组等部分组成。

4. 调速装置：调速装置用于控制水轮机的转速，以适应不同的水流条件和负荷需求。

常见的调速装置有调速器、调速器油系统和调速器控制系统等。

5. 闸门：闸门用于控制水流的流量和水头，以调节水轮机的运行状态。

闸门通常由闸板、闸槽、闸门操作机构等组成。

6. 水导系统：水导系统由水渠、水管、水轮机进水口等组成，主要用于引导水流进入水轮机。

7. 辅助设备：水轮发电机组还包括一些辅助设备，如变压器、电力传输线路、控制系统、冷却系统等，用于提供电力输出、监控和保护水轮发电机组的运行。

二、水轮发电机组的作用1. 发电：水轮发电机组通过将水轮机传递过来的机械能转化为电能，为社会供应清洁能源，满足人们对电力的需求。

2. 调节水流：水轮发电机组的闸门能够控制水流的流量和水头，根据需求调节水轮机的运行状态，以实现最佳发电效果。

3. 调节电力负荷：水轮发电机组的调速装置可以根据电力负荷的变化，调节水轮机的转速，以保持电力系统的稳定运行。

4. 保护环境：水轮发电机组利用水能进行发电，不产生污染物和温室气体，对环境友好，有助于减少对化石燃料的依赖，降低能源消耗和空气污染。

5. 调节水资源：水轮发电机组可以根据水流情况调节水头和流量，合理利用水资源，防止水流浪费和水灾发生。

6. 提供灵活性：水轮发电机组可以根据需求进行启停和调节，具有较高的灵活性和响应速度，能够适应电力系统的调度要求。

水轮发电机的构造水轮机的转速都比较低，特别是立式水轮机，为了能发出50Hz的交流电，水轮发电机采用多对磁极结构，对于每分钟120转的水轮发电机，需要25对磁极。

由于过多磁极不易看清结构，本课件介绍一个有12对磁极的水轮机发电机模型。

水轮发电机的转子采用凸极式结构，图1是发电机的磁轭与磁极，磁极安装在磁轭上，磁轭是磁极磁力线的通路，发电机模型有南北相间的24个磁极，每个磁极上都绕有励磁线圈，励磁电源由安装在主轴端头的励磁发电机提供，或由外部的晶闸管励磁系统提供（由集电环向励磁线圈供电）。

图1--水轮发电机转子有多对磁极磁轭安装在转子支架上，在转子支架中心安有发电机主轴，在主轴的上端头安装有励磁发电机或集电环。

轴下端有连接水轮机的法兰，见图2。

图2--水轮发电机转子发电机定子铁芯由导磁良好的硅钢片叠成，在铁芯内圆均匀分布着许多槽，用来嵌放定子线圈，见图3。

图3--水轮发电机定子铁芯定子线圈嵌放在定子槽内，组成三相绕组，每相绕组由多个线圈组成，按一定规律排列，见图4。

图4--水轮发电机定子绕水轮发电机安装在由混凝土浇筑的机墩上，在机墩上安装机座，机座是定子铁芯的安装基座，也是水轮发电机的外壳，在机座外壳安装有散热装置，降低发电机冷却空气的温度；在机墩上还安装下机架，下机架有推力轴承，用来安装发电机转子，推力轴承可承受转子的重量与振动、冲击等力。

见图5。

图5--水轮发电机机墩、机座、下机架在机座上安装定子铁芯与定子线圈，见图6。

图6--水轮发电机的定子转子插在定子中间，与定子有很小间隙，转子由下机架的推力轴承支撑，可以自由旋转，见图7。

图7--定子与转子安装在机座上安装上机架，上机架中心安装有导轴承，防止发电机主轴晃动，使它稳定的处于中心位置。

图8--水轮机发电机未盖地板铺好上层平台地板，装好电刷装置或励磁电机，一台水轮发电机模型就安装好了。

图8--水轮机发电机该水轮发电机模型转子旋转一周将感生出12个周期的三相交流电动势。

灯泡贯流式水轮发电机组基本构造（一）发电机一、构成：1、组合轴承2、定子3、机架4、转子5、冷却套6、灯泡头7、进人孔二、结构形式：两支点双悬臂结构，两个径向轴承（发导、水导）三、支撑方式：1、主支撑——管形座2、垂直支撑：无水时，承受重力;有水时，承受浮力3、两个水平支撑：防震、平衡四、冷却方式：1、密闭强迫循环通风（冷却套应进行0.5MPa水压试验60min，不得渗漏）2、定子机座壁散热五、组合轴承：1、径向轴承2、正向轴承3、反向轴承（轴承组装于轴承支架和轴承壳内）六、定子：1、线圈2、铁芯3、机座（F级绝缘，接头采用银铜焊，定子绕组每相电阻0.01674Ω）外形尺寸Φ5280*2300mm，重量为54150Kg，铁芯外径Φ5100mm，内径Φ4660mm，长度940mm七、转子：1、磁极2、阻尼线阻3、转子支架（阻尼条与阻尼环采用银焊连接，转子绕阻电阻：0.2403Ω），外形尺寸Φ4647*1180，重量46580Kg，转子绕组温度不超过130℃八、机架：作为通风系统、制动系统、挡风板的支座九、发电机舱：由冷却套、灯泡头、进入孔组成（冷却套与进入孔为双层溥壁结构）十、冷却系统：1、六只空冷器2、三台风机（11KW）3、两台空冷水泵（30KW）当一个空气冷却器故障时，仍能满足发额定出力的要求，工作压力：0.2MPa十一、螺栓与螺母锁定方法：1、加锁定片2、弹簧垫圈3、冲眼凿毛4、点焊5、涂锁定胶十二、组合轴承组装：1、镜板组装镜板为分半结构，轴向由主轴上配合档止口定位，合缝处由销钉定位螺栓把合抱紧在主轴上，合缝面间隙不大于0.03mm，镜板与主轴垂直度误差不大于0.02mm，镜板表面不得有硬点、划伤、气孔、夹砂、锈蚀2、反向推力瓦的安装反推力瓦与橡皮垫的厚度各组之间误差在0.05mm以下（1）轴承支架：支架内圆安装径向轴承，上游侧端面上安装轴承盖，下游侧端面上安装正、反向推力轴承，轴承在垂直方向的双幅振动不超过0.12mm （2）径向轴承：由轴承壳与轴承瓦组成，通过反推力座与轴承支架内圆相接，检修时拆除正、反推力瓦后可用工具将轴承瓦从轴承壳中拨出。

水轮发电机结构及工作原理介绍水轮发电机是一种利用自然水流的动能来产生电能的装置。

它是电力工业中最为常见的发电机之一，被广泛应用于水力发电站和小型水电站中。

本文将介绍水轮发电机的结构组成及其工作原理。

一、水轮发电机的结构组成1. 水轮机水轮机是水轮发电机中的核心部件，它通过水的冲击力将水的动能转化为机械能。

水轮机通常由转子、转子叶片和轴组成。

转子是水轮机的主要部件，负责承载叶片和转动。

转子叶片用来接收水流冲击力，将动能转化为转子运动能量。

轴则将转子连接到发电机，使其能够转动。

2. 水导装置水导装置是控制水流进入水轮机的装置，它的作用是将水流引导到水轮机的转子上。

水导装置通常由水闸、引水渠和水轮机进水口组成。

水闸和引水渠用来控制水流的流量和流速，可以根据实际需要进行调节。

水轮机进水口是水流进入水轮机转子的地方，需要保证水流的稳定和流量的均匀分布。

3. 输电系统输电系统是将水轮发电机产生的电能传输到用户端的系统。

它由发电机、变压器、输电线路和配电系统组成。

发电机是将机械能转化为电能的设备，它通过转子的旋转产生感应电动势，从而产生交流电。

变压器负责将发电机产生的低电压升高为输电线路所需的高电压，以减少输电损耗。

输电线路将电能从发电厂传输到用户端，而配电系统则将电能从输电线路引导到用户家庭或工厂。

二、水轮发电机的工作原理水轮发电机的工作原理基于水能转化为机械能，再由机械能转化为电能的过程。

其工作原理可以概括为以下几个步骤：1. 水的冲击力当水流通过水闸和引水渠进入水轮机时，会受到水轮机转子上叶片的阻力，从而产生冲击力。

这种冲击力将水的动能转化为机械能，使转子开始旋转。

2. 转子的旋转转子受到冲击力作用后开始旋转，旋转的速度取决于水流的流量和水轮机的设计。

转子旋转会带动轴一起旋转，将机械能传递到发电机中。

3. 感应电动势转子的旋转会产生变化的磁场，使静子（固定在发电机内部的零部件）中的导体产生感应电动势。

根据法拉第电磁感应定律，当导体在磁场中运动时，会在导体两端产生电势差，即感应电动势。

水力发电机的结构和工作原理一、水力发电机的结构：1.水轮机：水轮机是水力发电机的核心部分，负责将水流的动能转换为机械能。

根据水流的流动形式，水轮机分为水轮和涡轮。

其中，水轮分为垂直轴水轮和水平轴水轮两种类型。

水轮机通常由转轮、叶片和轴组成。

转轮是水轮机最重要的部件，叶片固定在转轮上，通过转动转轮使得水受到叶片的冲击，产生反作用力推动转轮旋转。

2.发电机：发电机是将水轮机产生的机械能转变为电能的关键设备。

发电机主要由定子和转子组成。

定子是固定不动的磁铁，上面布满了线圈，称为励磁线圈。

转子是转动的部分，装有一定数量的磁铁，称为极对。

当转子旋转时，磁场会切割通过定子线圈的磁力线，根据电磁感应的原理，产生感应电动势，从而使得线圈中的电流产生变化，达到发电的目的。

3.调速装置：调速装置是使得水力发电机能够根据负荷的需求自动调节转速的装置。

常见的调速装置有调速器和调节闸门等。

调速器主要控制发电机的磁场强度，以影响转子旋转的速度。

调节闸门则用于控制水流的流量大小，从而调节水轮机的转速。

二、水力发电机的工作原理：1.水轮机的工作原理：水流经过水轮机时，受到叶片的冲击，水流的动能被转换为水轮机的机械能。

叶片上的冲击力产生反作用力推动转轮旋转。

叶片的结构和材料的选择会影响到水轮机的效率和输出功率。

2.发电机的工作原理：水轮机通过轴将机械能传递给发电机。

转动的转子会切割通过定子线圈的磁力线，产生感应电动势。

当产生的感应电动势大于定子线圈的电动势时，发电机就开始产生电能。

通过通过定子的线圈电流，电能可以被输送到电网或用于其他用途。

3.调速装置的工作原理：调速装置可以控制水轮机的转速，从而控制发电机的输出功率。

调速装置根据负荷的需求，调整发电机的磁场强度或水轮机上的闸门开度，以达到稳定的发电功率输出。

综上所述，水力发电机是一种利用水流能转换成机械能，再经由发电机转变为电能的设备。

其主要结构包括水轮机和发电机，通过水轮机将水流的动能转换为机械能，再经由发电机将机械能转变为电能。

水轮发电机的工作原理一、水轮发电机概述水轮发电机是一种利用水能转换为电能的设备，它主要由水轮机和发电机两部分组成。

水轮机是将水的动能转化为机械能，而发电机则将这种机械能转化为电能。

二、水轮发电机的结构1. 水轮机水轮机主要由进口管道、导叶、叶片、转子、出口管道等部分组成。

进口管道将水引入导叶，通过导叶的调节使得流入叶片的水流方向和速度都得到了优化，然后流入叶片中。

在叶片中，由于其形状和角度的设计，使得流经其上面的水流动起来，并且给予了它们方向性和速度。

这些运动的水通过转子，在运动过程中传递了一部分动能给转子，从而让它开始旋转。

2. 发电机发电机主要由定子和旋子两部分组成。

定子是安装在外壳内不动的部分，而旋子则是安装在转子上并随着其旋转而产生相对运动的部分。

当旋子绕定子旋转时，它会产生磁场变化，并在定子上感应出电势差，从而产生电流。

三、水轮发电机的工作原理1. 水能转换为机械能当水流经过水轮机的叶片时，由于叶片的形状和角度的设计，使得水流动起来，并且给予了它们方向性和速度。

这些运动的水通过转子，在运动过程中传递了一部分动能给转子，从而让它开始旋转。

2. 机械能转换为电能当旋子绕定子旋转时，它会产生磁场变化，并在定子上感应出电势差，从而产生电流。

这个过程是利用了法拉第电磁感应定律。

根据这个定律，一个导体在磁场中运动时会感应出电势差。

由于发电机中有大量的导体（即线圈），所以当旋子绕定子旋转时，就会在定子上感应出很多个方向不同、大小不同的电势差。

这些电势差通过连接在定子上的导线传输到外部负载中（如灯泡、电机等），从而实现了将机械能转换为电能。

四、水轮发电机的优点1. 环保节能水轮发电机是一种环保节能的设备，因为它利用的是水能，而水能是一种可再生能源，不会对环境造成污染。

2. 长寿命水轮发电机由于没有燃烧过程，所以它的部件不容易受到腐蚀和磨损。

这使得它的使用寿命相对较长。

3. 可靠性高由于水轮发电机的结构相对简单，所以其故障率比较低，并且维护起来也比较方便。
