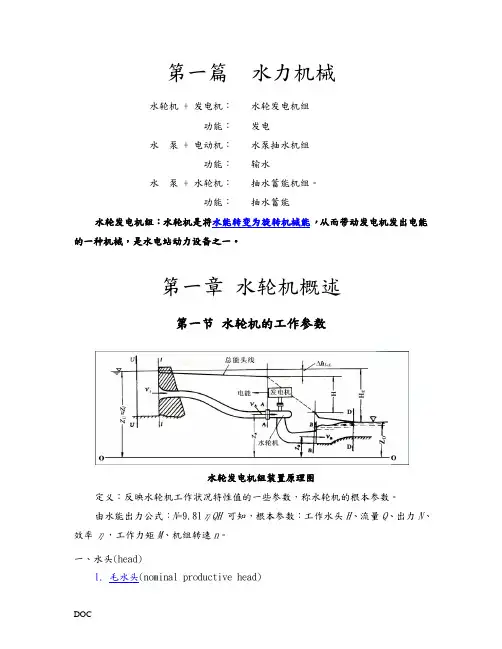

第一篇水力机械水轮机 + 发电机：水轮发电机组功能：发电水泵 + 电动机：水泵抽水机组功能：输水水泵 + 水轮机：抽水蓄能机组。
功能：抽水蓄能水轮发电机组：水轮机是将水能转变为旋转机械能，从而带动发电机发出电能的一种机械，是水电站动力设备之一。
第一章水轮机概述第一节水轮机的工作参数水轮发电机组装置原理图定义：反映水轮机工作状况特性值的一些参数，称水轮机的根本参数。
由水能出力公式：N=9.81ηQH可知，根本参数：工作水头H、流量Q、出力N、效率η，工作力矩M、机组转速n。
一、水头(head)1. 毛水头(nominal productive head)H M =E U -E D =Z U -Z D2. 还击式水轮机的工作水头毛水头 - 水头损失=净水头H G =E A - E B =H M - h I -A3. 冲击式水轮机的水头H G =Z U - Z Z - h I-A其中Z U 和Z Z 分别为上游和水轮机喷嘴处的水位。
4.特征水头(characteristic head)表示水轮机的运行X 围和运行工况的几个典型水头。
最大工作水头： H max =Z 正-Z 下min -h I-A最小工作水头： H min =Z 死-Z 下max -h I-A设计水头(计算水头) H r ：水轮机发额定出力时的最小水头。
平均水头： H av =Z 上av -Z 下av二、流量(m 3/s)(flow quantity)单位时间内通过水轮机的水量Q 。
Q 随H 、N 的变化：H 、N 一定时， Q 也一定；当H =H r 、N =N 额时，Q 为最大。
在H r 、n r 、N r 运行时，所需流量Q 最大，称为设计流量Q r三、出力与效率(output and efficiency)1. 出力(水轮机的输出功率)N ：指水轮机轴传给发电机轴的功率。
水轮机的输入功率 (水流传给水轮机的能量)为：QH QH N w 81.9==γ 水轮机的输出功率：ηηQH N N w 81.9==2. 效率：η=N /N w ，一般η=80%~95%四、工作力矩和转速水轮机的出力可以用旋转机械运动公式来表达QH n M M N ηπϖ81.9602=== 式中M ——主轴力矩；ω——水轮机旋转角速度，n ——转速，n =3000/p ； p ——发电机磁极对。
本篇重要内容：水轮机(The hydraulic turbine)水轮机是将水能转变成旋转机械能，从而带动发电机发出电能的一种机械，是水电站动力设备之一。
研究的目的是充分利用水能资源，为厂房布置设计作准备。
第二章 水轮机类型与构造第一节水轮机大体类型、特点、适用条件一、水轮机的大体类型（一）按主轴装置方式划分1. 立式水轮机：水轮机主轴竖直安装；大中型水轮机均采用该装置方式。
2. 卧式水轮机：水轮机主轴水平安装；小型或微型水轮机采用。
（二）按能量转换特征水轮机是水电站的主要动力设备之一。
按照能量转换的特征，可将水轮机分为还击式、冲击式两大类。
各类类型水轮机依照其水流方向和工作特点不同又有如下不同的形式。
⎪⎪⎪⎪⎪⎩⎪⎪⎪⎪⎪⎨⎧⎪⎩⎪⎨⎧⎪⎪⎩⎪⎪⎨⎧双击式斜击式水斗式（切击式）冲击式斜流式贯流转桨式）贯流式（贯流定桨式，轴流转桨式）轴流式（轴流定桨式，混流式反击式水轮机 二、水轮机的特点及适用条件（一）还击式水轮机的特点及适用条件特点:（1）水流流经转轮时，水流充满整个转轮叶片流道，利用水流对叶片的反作使劲，即叶片正反面的压力差使转轮旋转；（2）主要利用水流的势能和动能，主如果利用水流的势能；（3）水轮机在工作工程中，转轮完全浸没在水中。
还击式水轮机按照水流流经转轮的方式不同分为混流式、轴流式、斜流式、贯流式四种。
1、混流式（法郎西斯式）：水流径向流入转轮，轴向流出。
适用范围：H=30~700 m , 单机容量：几万kW~几十万kW长处：适用范围广，结构简单，运行稳定，效率高，适用高水头小流量电站。
2、轴流式（卡普兰式）：水流沿转轮轴向流入，轴向流出，水流方向始终平行于主轴。
(a)、轴流定浆式：叶片不能随工况的转变而转动。
改变叶片转角时需要停机进行。
结构简单，效率低。
适用H 、Q 转变不大的情况（工况较稳定）， H ：3~50m 。
(b)、轴流转浆式：叶片能随工况的转变而转动，进行双重调节（导叶开度、叶片角度）。

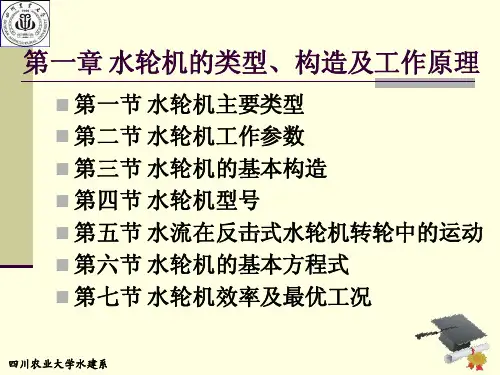

第一节水轮机的主要类型自然界有多种能源，其中有很多式可以开发利用的，目前已被利用的能源中主要有热能、水能、风能和核能。
其中水能是一种最经济的能源，水能的开发利用已受到越来越多的关注。
我国有着丰富的水力资源，对水能的开发利用已受到社会的广泛关注，对水能最重要的开发形式就是兴建各种各样的水电站。
水轮机作为将水能转换成旋转机械能的一种水力原动机，是水电站中最重要的组成部分。
根据转轮转换水流能量方式的不同，水轮机分成两大类：反击式水轮机和冲击式水轮机。
反击式水轮机包括混流式、轴流式、斜流式和贯流式水轮机；冲击式水轮机分为水斗式、斜击式和双击式水轮机。
一、反击式水轮机反击式水轮机转轮区内的水流在通过转轮叶片流道时，始终是连续充满整个转轮的有压流动，并在转轮空间曲面型叶片的约束下，连续不断地改变流速的大小和方向，从而对转轮叶片产生一个反作用力，驱动转轮旋转。
当水流通过水轮机后，其动能和势能大部分被转换成转轮的旋转机械能。
1.混流式水轮机如图1-1所示，水流从四周沿径向进入转轮，然后近似以轴向流出转轮。
混流式水轮机应用水头范围较广，约为20～700m，结构简单，运行稳定且效率高，是现代应用最广泛的一种水轮机。
图1-1 混流式水轮机1—主轴；2—叶片；3—导叶2．轴流式水轮机如图1-2所示，水流在导叶与转轮之间由径向流动转变为轴向流动，而在转轮区内水流保持轴向流动，轴流式水轮机的应用水头约为3～80m。
轴流式水轮机在中低水头、大流量水电站中得到了广泛应用。
根据其转轮叶片在运行中能否转动，又可分为轴流定桨式和轴流转桨式水轮机两种。
轴流定桨式水轮机的转轮叶片是固定不动的，因而结构简单、造价较低，但它在偏离设计工况运行时效率会急剧下降，因此，这种水轮机一般用于水头较低、出力较小以及水头变化幅度较小的水电站。
轴流转桨式水轮机的转轮叶片可以根据运行工况的改变而转动，从而扩大了高效率区的范围，提高了运行的稳定性。
但是，这种水轮机需要有一个操作叶片转动的机构，因而结构较复杂，造价较高，一般用于水头、出力均有较大变化幅度的大中型水电站。
