沪粤版九年级物理上册第十四章探究欧姆定律专题练习考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示电路，电源电压为6V且保持不变，定值电阻R1=10Ω，R2=20Ω，滑动变阻器R3的最大阻值为30Ω。
下列说法正确的是（）①闭合开关S1、S2、S3，电流表的示数为0.9A；②闭合开关S1、S2、S3，通过R1和R2的电流之比为1∶2；③只闭合开关S1，R3的滑片由a端移动到b端的过程中，电流表和电压表的示数均变小；④只闭合开关S1，R3的滑片由a端移动到b端的过程中，电压表示数的变化范围是6V~1.5VA．①②③正确B．①③④正确C．②③④正确D．①②④正确2、图乙是图甲所示电子秤的工作原理图。
电子秤的示数表是由电流表改装的，R1是一根长6厘米，阻值15欧的均匀电阻丝，滑片P在a端时，电流表示数为0.15安；在b端时，电流表示数为0.6安，弹簧c受到压力F与压缩量ΔL的关系如图丙。
挂钩的重力不计，不称重物时滑片P刚好在电阻丝的a端，所称物重最大时P在b端，电路中电源电压不变。
下列判断正确的是（）A．R2阻值为6欧B．电源电压为6伏C．当电子秤示数为2千克时，电路中的电流为0.2安D．当电子秤示数为4千克时，电路中的电流为0.2安3、如图所示，R1为定值电阻，R2为滑动变阻器，电源电压恒定。
当闭合开关，滑动变阻器滑片向右端移动时，下列判断正确的是（）A．电流表的示数变大B．V1示数变小，V1示数和电流表示数之比不变C．V1示数不变，V2示数变大D．电压表V1示数的减少量小于V2示数的增加量4、如图所示电路，灯泡L1标有“9Ω 1A”，L2标有“4Ω 1.5A”，电流表选“0～3A”量程，则保证两灯长时间工作的最大电源电压为（）A．15V B．13V C．19.5V D．无法判断5、将两只滑动变阻器按图所示的方法连接，如果把a、b两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P1、P2放在（）。

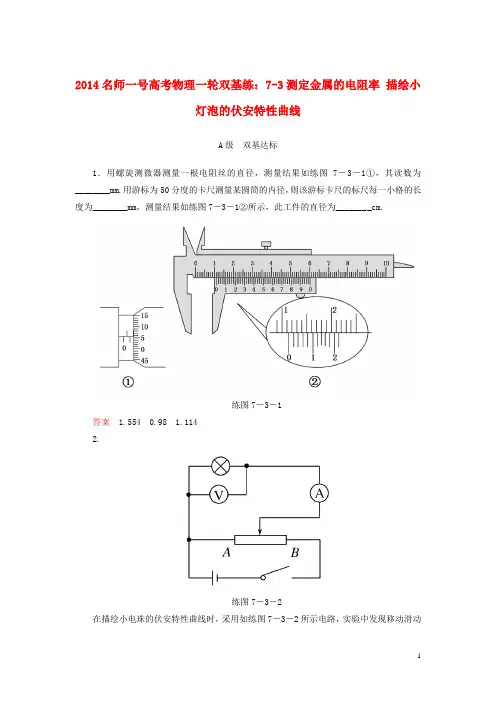

2014名师一号高考物理一轮双基练：7-3测定金属的电阻率描绘小灯泡的伏安特性曲线A级双基达标1．用螺旋测微器测量一根电阻丝的直径，测量结果如练图7－3－1①，其读数为________mm.用游标为50分度的卡尺测量某圆筒的内径，则该游标卡尺的标尺每一小格的长度为________mm，测量结果如练图7－3－1②所示，此工件的直径为________cm.练图7－3－1答案 1.554 0.98 1.1142.练图7－3－2在描绘小电珠的伏安特性曲线时，采用如练图7－3－2所示电路，实验中发现移动滑动变阻器的滑片时，电流表的示数变化而电压表的指针不动，下列原因可能的是( ) A．灯泡中灯丝已烧断B．滑片接触不良C．灯泡内部短路D．滑动变阻器A端接触不良解析由题图知，移动滑片时，因电流表示数有变化，故和电流表串联的回路中不存在断点，故A项错．若滑片接触不良，电路中不可能有电流，故B项错．若滑动变阻器A端接触不良，滑片移动时电流表和电压表读数均变化，故D项错．若灯泡内短路则灯泡两端电压为零，电压表指针不动，移动滑片时，只有电流表指针变化，故选C项．答案 C3．“描绘小电珠的伏安特性曲线”实验中，选用的电路图应是( )解析由于小灯泡的电阻很小，所以电流表应外接，故A、C项错；又因描绘小灯泡的伏安特性曲线电压从零开始调节，所以滑动变阻器要用分压接法，故B项正确，D项错．答案 B4.练图7－3－3在“测定金属的电阻率”的实验中，用螺旋测微器测量金属丝直径时的刻度位置如练图7－3－3所示，用米尺测出金属丝的长度L，金属丝的电阻大约为5 Ω，先用伏安法测出金属丝的电阻R，然后根据电阻定律计算出该金属材料的电阻率．(1)从图中读出金属丝的直径为______mm.(2)为此取来两节新的干电池、开关和若干导线及下列器材：A．电压表0～3 V，内阻约为10 kΩB．电压表0～15 V，内阻约为50 kΩC．电流表0～0.6 A，内阻约为0.05 ΩD．电流表0～3 A，内阻约为0.01 ΩE．滑动变阻器，0～10 ΩF．滑动变阻器，0～100 Ω①要求较准确地测出其阻值，电压表应选________，电流表应选________，滑动变阻器应选________．(填序号)②实验中某同学的实物接线如练图7－3－4所示，请指出该同学实物接线中的两处明显错误．练图7－3－4错误1：_______________________________ 错误2：________________________________(3)若测得金属丝的直径用d 表示，电阻用R 表示，则该金属材料的电阻率ρ＝________.解析 (1)从螺旋测微器的固定刻度上可以看出，半毫米刻度线已经露出来，因此主尺上应读0.5 mm ，可动刻度上接近第18个刻度线，可以估读0.180 mm(或0.179 mm)，所以该金属丝直径应为0.5 mm ＋0.180 mm(或0.179 mm)＝0.680 mm(或0.679 mm)．(2)①由电路图知电源是两节干电池，电动势是3 V ，用3 V 量程的电压表A ；因为电阻丝的电阻大约为5 Ω，如果把3 V 的电压全加在电阻丝上，电流才是0.6 A ，因此用量程是0.6 A 的电流表C ；此题中金属丝的电阻大约为5 Ω，为了减小实验误差，应选10 Ω的滑动变阻器E.(3)由R ＝ρL S 可得：ρ＝πRd24L.答案 (1)0.680(或0.679)(2)①A C E ②导线连接在滑动变阻器的滑片上 采用了电流表内接法 (3)πRd24L5．有一个小灯泡上有“4 V,2 W”的字样，现要描绘这个小灯泡的伏安特性曲线．现有下列器材供选用：A ．电压表(0～5 V ，内阻约为10 k Ω)B ．电压表(0～10 V ，内阻约为20 k Ω)C ．电流表(0～0.3 A ，内阻约为1 Ω)D ．电流表(0～0.6 A ，内阻约为0.4 Ω)E ．滑动变阻器(10 Ω，2 A)F ．滑动变阻器(1 k Ω，1 A)G．学生电源(直流6 V)，还有开关、导线若干(1)实验中所用电压表应选________，电流表应选________，滑动变阻器应选________(用序号字母表示)．(2)为使实验误差尽量减小，要求从零开始多取几组数据，请在方框内画出满足实验要求的电路图．(3)某同学通过实验得到的数据画出了该小灯泡的伏安特性曲线(如练图7－3－5所示)，若用电动势为3 V、内阻为2.5 Ω的电源给该小灯泡供电，则该小灯泡的实际功率是________W.练图7－3－5答案(1)A D E(2)如练答图7－3－1练答图7－3－1(3)0.7B级能力提升1．发光晶体二极管是用电器上做指示灯用的一种电子元件．它的电路符号如练图7－3－6①所示，正常使用时，带“＋”的一端接高电势，带“－”的一端接低电势．某同学用实验方法探究二极管的伏安特性，现测得它两端的电压U和通过它的电流I的数据如表中所示.4练图7－3－6(1)在练图7－3－6②中的虚线框内画出实验电路图．(除电源、开关、滑动变阻器外，实验用电压表V：内阻R V约为10 kΩ，电流表mA：内阻R A约为100 Ω)(2)在练图7－3－6③中的小方格纸上用描点法画出二极管的伏安特性曲线．(3)根据(2)中画出的二极管的伏安特性曲线，简要说明发光二极管的电阻与其两端电压的关系_______________________．解析(1)同时测定二极管上的电流和电压时，由欧姆定律分析表格中的每一组数据，可以看出发光二极管的电阻是变化的，变化的范围大约在100～500 Ω之间，故电流表的内阻对测量结果影响较大，利用电流表外接法误差较小．而测量数据应从0开始，滑动变阻器采用分压式接法，才能得到足够多的数据．(2)将表格提供的数据在方格纸上描点，平滑连接各点可画出U－I图线．答案(1)实验电路图如练答图7－3－2所示练答图7－3－2(2)伏安特性曲线如练答图7－3－3所示练答图7－3－3(3)发光二极管的电阻随其两端电压的增大而呈现非线性减小2．在“描绘小电珠的伏安特性曲线”的实验中，用导线a、b、c、d、e、f、g和h按如练图7－3－7所示方式连接好电路，电路中所有元器件都完好，且电压表和电流表已调零．闭合开关后：练图7－3－7(1)若不管怎样调节滑动变阻器，小电珠亮度能发生变化，但电压表、电流表的示数总不能为零，则可能是________导线断路．(2)某同学测出电源和小电珠的U－I图线如练图7－3－8所示，将小电珠和电阻R串联后接到电源上，要使电路中电流为1.0 A，则R＝________Ω.练图7－3－8(3)某同学在实验中还测出a、b、c三种元件的伏安特性曲线分别如练图7－3－9中的a、b、c，下列说法正确的是________．练图7－3－9A ．a 可以作为标准电阻使用B ．b 能作为标准电阻使用C ．b 的阻值随电压升高而增大D ．c 的阻值随电压升高而增大解析 (1)若调节滑动变阻器，小电珠的亮度变化，但电压表、电流表示数总不能为零，说明滑动变阻器不起分压作用，所以可能是g 导线断路．(2)由电源的U －I 图线知E ＝3.0 V ，r ＝1 Ω，当小电珠与电阻串联后，由闭合电路欧姆定律得E ＝I (R ＋r ＋R 灯)．又由小电珠的U －I 图线得R 灯＝UI＝1.2 Ω，解得R ＝0.8 Ω.(3)因a 元件的I －U 线是直线，说明其阻值不随电压的变化而变化，故可作为标准电阻，故A 项对，B 项错；因I －U 图线的斜率的倒数表示电阻值，故C 项对，D 项错．答案 (1)g (2)0.8 (3)AC3．(2012·广东)某同学测量一个圆柱体的电阻率，需要测量圆柱体的尺寸和电阻．练图7－3－10(1)分别使用游标卡尺和螺旋测微器测量圆柱体的长度和直径，某次测量的示数如练图7－3－10①②所示，长度为________cm，直径为________mm.(2)按练图7－3－10③连接电路后，实验操作如下：a．将滑动变阻器R1的阻值置于最________处(填“大”或“小”)；将S2拨向接点1，闭合S1，调节R1，使电流表示数为I0；b．将电阻箱R2的阻值调至最________(填“大”或“小”)，S2拨向接点2；保持R1不变，调节R2，使电流表示数仍为I0，此时R2阻值为1 280 Ω.(3)由此可知，圆柱体的电阻为________Ω.解析(1)游标卡尺的精度为0.1 mm，所以L＝(50＋1×0.1) mm＝5.01 cm，螺旋测微器的读数为d＝(5＋31.6×0.01) mm＝5.316 mm.(2)为了保护电流表，在接通电路之前，要使电路中的总电阻尽可能大，然后慢慢减小电路中的电阻．答案(1)5.01 5.316(5.310～5.320)(2)a.大b．大3)1 280。
《测量小灯泡的电阻》导学案学习目标：1.知道用电压表和电流表测电阻的原理，会运用伏安法测量电阻。
2.进一步熟悉电压表、电流表和滑动变阻器的使用方法及规则.3.了解灯丝电阻的特性●教学重点：利用电流表、电压表测小灯泡的电阻.●教学难点：自行设计科学的、完整的实验操作方案一、课前自学1、用电压表测出一段导体两端的电压是7.2 V，用电流表测出通过这段导体的电流为0.4 A，这段导体的电阻是多少？2、决定导体电阻大小的因素有：_____ _____ _____ _____。
电阻是物质本身的性质，是由导体本身的因素决定的，和导体两端是否有电压，电压多高，以及导体中是否有电流，电流的大小都_____ 关系. （填有或者无）3、自主学习：课本29页一二段（1）、用_____测电流，用_____测电压，然后通过殴姆定律的变形公式_____可以间接测出电阻。
（2）伏安法测电阻用的实验器材有，伏安法测电阻实验的原理是，在连接电路的过程中，开关必须处于状态，滑动变阻器的滑片应位于阻值最的一端．这主要是为了避免电路中过大，以致烧坏有关元件．4、自主学习：课本30页一二段（1）、请根据电路图把下边的实物连接完整(电压表的量程0-3V，电流表的量程0-0.6A)（2）、调节滑动变阻器的滑片，如果两表的示数如下图所示，该小灯泡此时的电阻为Ω5.把上面的题目在小组内交流，然后把不会的题目写在黑板上，看看那个小组找的最好二．精讲点拨，精练提升（科学探究）（1）、实验设计结合教材第29 页“想想议议”，请设计一个能够测量小灯泡的阻值的电路图。
（此电路中需要用到滑动变阻器吗？如果用它的作用是什么？）实验探究请同学们阅读教材第30页以及“想想议议”，先自行设计实验步骤和实验数据记录表格，可以将灯泡的亮度也记录下来。
然后小组交流你们设计的实验步骤，讨论实验过程中的注意事项。
最后各小组交流准备展示，看看哪一个小组总结的最准确，最详细。
（2）进行实验注意：1．滑动变阻器应调到最大值。
初三物理电阻练习题(共3页) -本页仅作为预览文档封面，使用时请删除本页-初三物理电阻练习题一、选择题1、在“测量小灯泡的电阻”实验中下列说法错误的是( )A．闭合开关前，滑动变阻器应放到最大阻值的位置B、滑动变阻器起到保护电路的作用C．滑动变阻器起到改变小灯泡两端电压多次测量取平均值，可减小误差的作用D．应连好电路后，再把滑动变阻器连入电路中2、在“伏安法测电阻”的实验中，滑动变阻器不能起到的作用是（）A．改变电路中的电流B．改变被测电阻两端的电压C．改变被测电阻的阻值D．保护电路3、如图电路，用电流表、电压表测灯泡电阻的实验中，为使电流表示数减小，应将滑动变阻器的滑片P:A.向左移动; B.向右移动;C.向左向右移动都可以;D.条件不足，无法判断.4、一个白炽灯泡，在室温下用伏安法测一次电阻，在正常工作时再用伏安法测一次电阻，后一次测得的阻值比前一次测得的阻值大10倍以上，造成这种差异的原因是( )A．两次测量加在灯泡两端的电压不同 B．两次测量灯丝温度不同C．两次测量通过灯丝的电流不同 D．两次测量室内的温度不同5、阻值都为10Ω的两个电阻并联后，其等效电阻为:A．5Ω; B．10Ω; C．20Ω; D．40Ω.6、在用电流表、电压表测电阻的实验中，下列注意事项中没有必要的是:A.连接电路之前，先断开开关;B.应先从电源的正极开始连接，开关应靠近电源的正极;C.在无法估计被测值大小时，电流表、电压表应选用较大的量程;D.不能把电流表直接接在电源的两极上.7、如图所示的电路，电源电压不变，闭合开关，当滑动变阻器的滑片向右移动时【】A．电压表示数变大，电流表示数变小，灯泡变暗 B．电压表示数变小，电流表示数变大，灯泡变亮c．电压表示数变小，电流表示数变小，灯泡变暗 D．电压表示数变大，电流表示数变大，灯泡变亮8、在测电阻实验，如图6中a、b电表分别表示〔〕A．a是电流表，b是电压表 B．a是电压表，b是电流表C．a、b都是电压表 D．a、b都是电流表9、在用伏安法测电阻的实验中下列做法中有问题的是（）A．连接线路的过程中开关应处于断开状态B．连接线路过程中滑动变阻器的滑片要放在最大电阻值的位置C．电流表串联在被测电路电压表并联在被测电阻两端D．试触时发现电流表指针的反方向偏移电压表正常此时断开电路将电池的正负极对调10、在“伏安法测电阻”的实验中，滑动变阻器不能起到的作用是（）A．改变电路中的电流B．改变被测电阻两端的电压C．改变被测电阻的阻值D．保护电路11、一只100的电阻与一只1的电阻并联，并联后的总电阻（）A．等于1 B．小于1 C．等于101 D．大于1，小于10012、如图所示的电路中，电源电压保持不变，闭合开关S，将变阻器滑片P向左移动时A．灯泡L亮度不变，电压表示数变大B．灯泡L亮度变亮，电压表示数变大C．灯泡L亮度不变，电压表示数不变D．电流表示数变大，电压表示数变大13、关于公式R=，下列说法正确的是（）A．导体的电阻与导体两端的电压成正比B．导体的电阻与通过导体的电流成反比C．导体的电阻与导体两端的电压成正比，与通过导体的电流成反比D．导体的电阻与导体两端的电压和通过导体的电流都无关14、粗细相同的两根铝导线，长度关系是L1＞L2，串联接入电路后，其电流和两端电压的关系是（）A．I1＞I2，U1＜U2 B．I1＜I2，U1＞U2 C．I1=I2，U1＞U2 D．I1=I2，U1＜U215、一段导体两端的电压是4．0V时，导体中的电流是1．0A，如果将其两端的电压减小到2．0V，导体中的电流变为（）A．2．0A B．0．25A C．3．0A D．0．50A二、填空题216、把电阻R1=5Ω与电阻R2=15Ω串联起来接入电路中，流过R1、R2的电流之比是_____，R1、R2两端的电压之比是_______。
