测量小灯泡的电阻

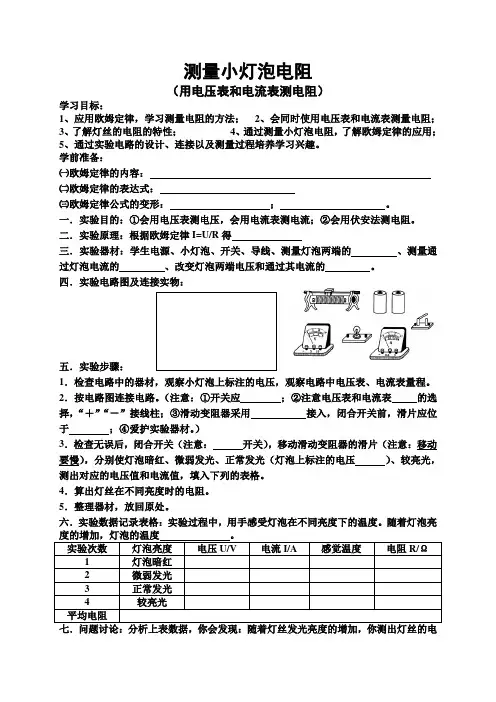

测量小灯泡电阻（用电压表和电流表测电阻）学习目标：1、应用欧姆定律，学习测量电阻的方法；2、会同时使用电压表和电流表测量电阻；3、了解灯丝的电阻的特性；4、通过测量小灯泡电阻，了解欧姆定律的应用；5、通过实验电路的设计、连接以及测量过程培养学习兴趣。

学前准备：㈠欧姆定律的内容：㈡欧姆定律的表达式：㈢欧姆定律公式的变形：；。

一．实验目的：①会用电压表测电压，会用电流表测电流；②会用伏安法测电阻。

二．实验原理：根据欧姆定律I=U/R得三．实验器材：学生电源、小灯泡、开关、导线、测量灯泡两端的、测量通过灯泡电流的、改变灯泡两端电压和通过其电流的。

四．实验电路图及连接实物：五．实验步骤：1．检查电路中的器材，观察小灯泡上标注的电压，观察电路中电压表、电流表量程。

2．按电路图连接电路。

（注意：①开关应；②注意电压表和电流表的选择，“＋”“－”接线柱；③滑动变阻器采用接入，闭合开关前，滑片应位于；④爱护实验器材。

）3．检查无误后，闭合开关（注意：开关），移动滑动变阻器的滑片（注意：移动要慢），分别使灯泡暗红、微弱发光、正常发光（灯泡上标注的电压）、较亮光，测出对应的电压值和电流值，填入下列的表格。

4．算出灯丝在不同亮度时的电阻。

5．整理器材，放回原处。

六．实验数据记录表格：实验过程中，用手感受灯泡在不同亮度下的温度。

随着灯泡亮度的增加，灯泡的温度。

实验次数灯泡亮度电压U/V 电流I/A 感觉温度电阻R/Ω1 灯泡暗红2 微弱发光3 正常发光4 较亮光平均电阻阻，是什么原因使灯丝的电阻发生变化的呢？。

为什么本实验要使用滑动变阻器？。

八．反思与拓展：由于电流表又叫安培表，电压表又叫伏特表，故此种测量小灯泡电阻的方法也叫伏安法。

若给两块电流表和一个定值电阻，该怎么测小灯泡电阻？（安阻法）若给两块电压表又该怎么测量小灯泡电阻？（伏阻法）巩固练习：1、某同学按图示电路对额定电压为3.8V的小灯泡进行实验。

⑴连接电路时开关应，滑动变阻器的滑片应置于端（选填：“左”或“右”）。

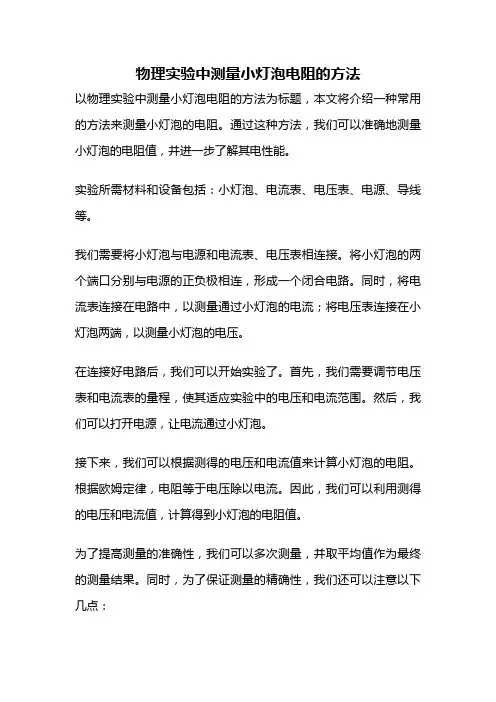

物理实验中测量小灯泡电阻的方法以物理实验中测量小灯泡电阻的方法为标题，本文将介绍一种常用的方法来测量小灯泡的电阻。

通过这种方法，我们可以准确地测量小灯泡的电阻值，并进一步了解其电性能。

实验所需材料和设备包括：小灯泡、电流表、电压表、电源、导线等。

我们需要将小灯泡与电源和电流表、电压表相连接。

将小灯泡的两个端口分别与电源的正负极相连，形成一个闭合电路。

同时，将电流表连接在电路中，以测量通过小灯泡的电流；将电压表连接在小灯泡两端，以测量小灯泡的电压。

在连接好电路后，我们可以开始实验了。

首先，我们需要调节电压表和电流表的量程，使其适应实验中的电压和电流范围。

然后，我们可以打开电源，让电流通过小灯泡。

接下来，我们可以根据测得的电压和电流值来计算小灯泡的电阻。

根据欧姆定律，电阻等于电压除以电流。

因此，我们可以利用测得的电压和电流值，计算得到小灯泡的电阻值。

为了提高测量的准确性，我们可以多次测量，并取平均值作为最终的测量结果。

同时，为了保证测量的精确性，我们还可以注意以下几点：1. 在测量前，确保实验环境稳定，避免外界因素对实验结果的影响。

2. 保持电路的稳定，避免接触不良或松动导致测量误差。

3. 注意电流表和电压表的精度和分辨率，选择合适的量程和测量范围。

4. 在测量时，注意小灯泡的发热情况，避免过大的电流导致小灯泡烧坏或发生其他意外。

通过这种方法，我们可以准确地测量小灯泡的电阻值，并进一步了解其电性能。

在实验中，我们还可以改变电流和电压的大小，观察小灯泡的亮度和发光特性，从而进一步研究电阻与电流、电压之间的关系。

这种实验方法不仅可以用于测量小灯泡的电阻，还可以用于测量其他电阻元件的电阻值。

总结起来，通过测量小灯泡的电流和电压值，我们可以利用欧姆定律计算得到小灯泡的电阻值。

在实验中，我们需要注意实验环境的稳定性，保持电路的稳定，选择合适的测量范围和量程，以提高测量结果的准确性。

通过这种实验方法，我们可以进一步了解电阻与电流、电压之间的关系，以及小灯泡的电性能。

第三节测量小灯泡的电阻【学习目标】知识和技能应用欧姆定律，会用伏安法测电阻。

过程和方法通过测量小灯泡的电阻，了解欧姆定律的应用。

情感、态度、价值观实验电路的设计、连接以及测量过程的兴趣培养。

【重、难点】1、电路的设计、连接，作出电路图。

2、掌握电阻的特性。

课前预习学案：各小组预习课本29-30页内容看看能否完成以下问题：1、如何测量通过灯泡的电流和电压？2、如何计算灯泡的电阻，如何测量？3、我们要测量灯泡的电阻该选用哪些器材？4、如果要多测几次我们如何改变电压？通过小组间的交流讨论你们还有哪些疑惑？课内探究学案：一、合作探究：1、要想测得灯泡的电阻，我们用到的原理是：2、我们选择的器材：3、我们设计的电路图：4、实验注意事项：5、实验步骤：6、进行实验：7、通过实验我们记录了这样的数据：8、实验中我们遇到的问题：9、我们是这样解决的：10、我们还有这样的困惑：11、我们观察到的实验现象，得到的实验结论：二、达标测试、反馈提高：1、电路中滑动变阻器的作用是什么？2、你们测得的灯泡的电阻相同吗？有什么规律？你如何解释？3、某同学在“测量小灯泡的电阻”时，测得小灯泡两端的电压为3V，通过小灯泡的电流为0.3A，则这个小灯泡的电阻是。

4、一个20Ω的电阻，接在4节干电池串联的电源上，要测这个电阻中的电流和两端电压，则电流表量程应选，电压表的量程应选。

5、在“测量小灯泡的电阻”的实验中，闭合开关之前应该先调整变阻器的滑片，使它处于使电路中电流的位置；接通电源后通过变阻器把电压调到，测量时将电压，获得几组数据。

６、如图所示，是某同学测量未知电阻R时所画的电路图，由于粗心，他没有画出电压表和电流表的符号，电压表是,电流表是；如果电源电压不变，当他将开关S闭合，滑动变阻器的滑片P向右滑动时，表甲的示数将，表乙的示数将。

7、王铭同学测量小灯泡的电阻时，连接的电路，当他闭合开关后，发现小灯泡正常发光，电压表示数正常，电流表的示数为零，他分析可能有以下几种原因，你认为正确的是（）A．连接灯泡时用导线将两个连线柱短路了B．连接电流表时用导线将两个接线柱短路了C．电流表内部线圈烧断了D．电流表完好，连线柱没有与导线接通三、反思整合整理本节学习内容，提出你所发现的新问题。

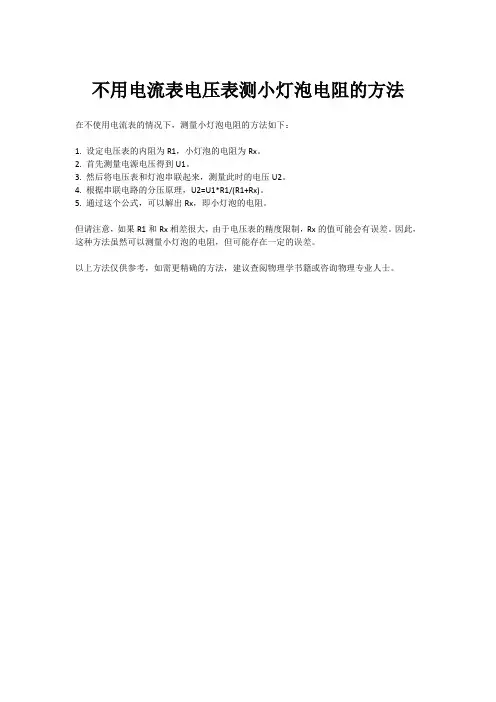

不用电流表电压表测小灯泡电阻的方法在不使用电流表的情况下，测量小灯泡电阻的方法如下：
1. 设定电压表的内阻为R1，小灯泡的电阻为Rx。

2. 首先测量电源电压得到U1。

3. 然后将电压表和灯泡串联起来，测量此时的电压U2。

4. 根据串联电路的分压原理，U2=U1*R1/(R1+Rx)。

5. 通过这个公式，可以解出Rx，即小灯泡的电阻。

但请注意，如果R1和Rx相差很大，由于电压表的精度限制，Rx的值可能会有误差。

因此，这种方法虽然可以测量小灯泡的电阻，但可能存在一定的误差。

以上方法仅供参考，如需更精确的方法，建议查阅物理学书籍或咨询物理专业人士。

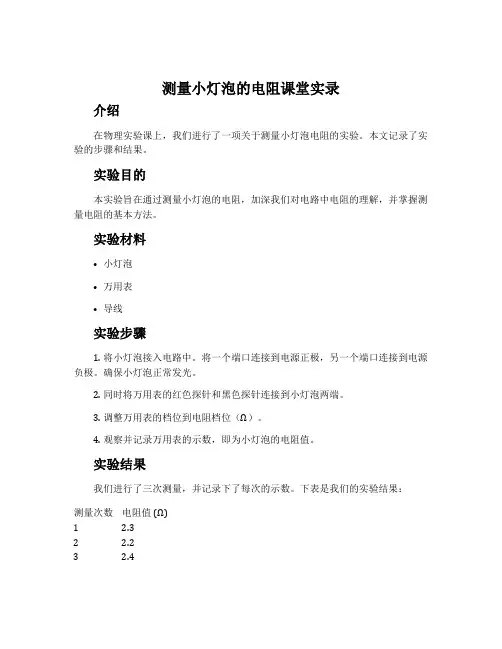

测量小灯泡的电阻课堂实录介绍在物理实验课上，我们进行了一项关于测量小灯泡电阻的实验。

本文记录了实验的步骤和结果。

实验目的本实验旨在通过测量小灯泡的电阻，加深我们对电路中电阻的理解，并掌握测量电阻的基本方法。

实验材料•小灯泡•万用表•导线实验步骤1.将小灯泡接入电路中。

将一个端口连接到电源正极，另一个端口连接到电源负极。

确保小灯泡正常发光。

2.同时将万用表的红色探针和黑色探针连接到小灯泡两端。

3.调整万用表的档位到电阻档位（Ω）。

4.观察并记录万用表的示数，即为小灯泡的电阻值。

实验结果我们进行了三次测量，并记录下了每次的示数。

下表是我们的实验结果：测量次数电阻值(Ω)1 2.32 2.23 2.4实验分析通过上述实验结果可得出小灯泡的电阻值约为2.3 Ω。

实验中三次测量结果比较接近，说明实验操作相对准确。

在实验过程中发现，小灯泡的电阻值会随着使用时间的增长而增大。

这可能是因为灯丝在使用过程中受到高温的作用而逐渐受损，导致电阻增大。

本实验使用的小灯泡是普通的白炽灯泡，其电阻值较低。

而LED灯泡的电阻值通常较高，因此在实际应用中我们需要根据具体情况选择合适的灯泡。

实验总结通过本次实验，我们掌握了测量小灯泡电阻的基本方法，并且了解了小灯泡的电阻会随着使用时间的增长而增大的现象。

在实验过程中，我们还注意到不同类型的灯泡可能有不同的电阻值。

这项实验为我们今后学习电路和电阻提供了基础，并培养了我们的实验操作能力。

通过实际操作，我们更深入地理解了电阻的概念和测量方法。

参考文献无。

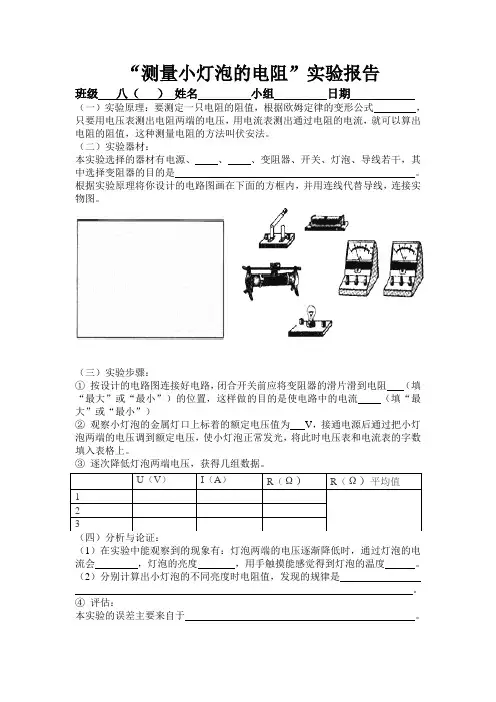

“测量小灯泡的电阻”实验报告
班级 八（ ） 姓名 小组 日期
（一）实验原理：要测定一只电阻的阻值，根据欧姆定律的变形公式 ，只要用电压表测出电阻两端的电压，用电流表测出通过电阻的电流，就可以算出电阻的阻值，这种测量电阻的方法叫伏安法。

（二）实验器材：
本实验选择的器材有电源、 、 、变阻器、开关、灯泡、导线若干，其中选择变阻器的目的是 。

根据实验原理将你设计的电路图画在下面的方框内，并用连线代替导线，连接实物图。

（三）实验步骤：
① 按设计的电路图连接好电路，闭合开关前应将变阻器的滑片滑到电阻 （填“最大”或“最小”）的位置，这样做的目的是使电路中的电流 （填“最大”或“最小”）
② 观察小灯泡的金属灯口上标着的额定电压值为 V ，接通电源后通过把小灯泡两端的电压调到额定电压，使小灯泡正常发光，将此时电压表和电流表的字数填入表格上。

③ 逐次降低灯泡两端电压，获得几组数据。

（1）在实验中能观察到的现象有：灯泡两端的电压逐渐降低时，通过灯泡的电流会 ，灯泡的亮度 ，用手触摸能感觉得到灯泡的温度 。

（2）分别计算出小灯泡的不同亮度时电阻值，发现的规律是 。

④ 评估：
本实验的误差主要来自于 。

伏安法测小灯泡电阻的原理宝子，今天咱们来唠唠伏安法测小灯泡电阻这个超有趣的事儿哈。

你看啊，电阻这个东西呢，就像是小路上的绊脚石（当然这是个俏皮的说法啦），它会阻碍电流的流动。

那小灯泡也是有电阻的哦。

那怎么知道这个小灯泡的电阻是多少呢？这就轮到伏安法闪亮登场啦。

伏安法，听名字就知道和电压、电流有关。

电压呢，就像是推着电荷往前走的小推手。

想象一下，电荷就像一群小蚂蚁，电压就是在后面催着它们赶路的力量。

电流呢，就是这群小蚂蚁移动的速度啦。

那这个伏安法的原理啊，其实是根据欧姆定律来的呢。

欧姆定律就像是一个魔法公式，它说电流（I）等于电压（U）除以电阻（R），也就是I = U/R。

那我们把这个公式变一变，就可以得到R = U/I啦。

这就是伏安法测电阻的核心原理哦。

咱们具体到测量小灯泡电阻这件事上哈。

我们要用到电压表和电流表。

电压表就像一个小眼睛，专门盯着小灯泡两端的电压是多少。

电流表呢，就像一个小计数器，数着通过小灯泡的电流有多大。

当我们把小灯泡接到电路里，电压表测到了小灯泡两端的电压值，电流表测到了通过小灯泡的电流值。

然后呢，我们就可以根据R = U/I这个公式来算出小灯泡的电阻啦。

比如说，电压表显示小灯泡两端电压是3伏，电流表显示通过小灯泡的电流是0.5安，那小灯泡的电阻就是3除以0.5等于6欧姆啦。

不过呢，这里面还有一些小秘密哦。

小灯泡的电阻可不是一成不变的。

就像人的心情有时候好有时候坏一样。

当小灯泡发光的时候，它会发热，一发热呢，它的电阻就可能会发生变化。

所以我们用伏安法测出来的电阻，可能在不同的电压下会有一点点不同呢。

而且啊，这个测量过程就像是一场小小的冒险。

我们要小心地连接电路，就像搭积木一样，不能让线路接错了。

要是接错了，电压表和电流表可能就会给出错误的信号，那我们算出来的电阻可就不对啦。

在这个过程中，我们就像是一个小小的科学家。

拿着电压表和电流表这两个小工具，探索着小灯泡电阻的秘密。

每次算出一个电阻值，就像是发现了一个小宝藏一样。
