西门子G120参数设置1.快速设定：P0003=3用户访问级P0010=1快速调试P0304=380V 电机电压P0305=电机电流P0307=电机功率P0310=电机频率P0311=电机转速P0314=2 4级电机P0400=12增量编码器带有零脉冲P0408=1024 光码脉冲P0700=2 命令源端子P1000=2设定源模拟量P1300=21有传感器的矢量控制P1500=0转矩设定值选择*P1900=3选择电机参数识别*静态P3900=3结束快速调试断电重启2.电机识别P1910=3 启动电机识别3.速度优化P1960=1(张力给定=100%，端子10与1短接)启动4优化完毕：（1）模拟量（0~10V）设置P0460=0P1460=15P1520=47.70转矩上限P1521=-47.70转矩下限P1522=755.1转矩上限P1040=5 MOP设定值确定电动电位计MOP的设定值[Hz]P0771=31模拟量输出转矩（2）模拟量（-10V~10V）设置P0492=0允许的速度差P1460=15P1520=47.70P1521=-47.70P1522=755.1P1523=755.1P1525=-100%转矩标定P0756=4电压信号P0771=31模拟量输出转矩(完)注：当优化失败时，报警为F0090，调换编码器脉冲线重试。
当张力设定变小会报警时，检查P0492是否为0。
面板拨码为3567 电源DC24V在将变频器的数据从变频器传送到MMC (P0802 = 2) P0803传输数据到EEPROM。
一、操作面板的认知与操作
1、基本操作面板BOP-2
图1-1 基本操作面板
BOP-2基本操作面板安装于控制单元上方，可以用于对变频器的调试，运行监控以及输入某个参数的设置。
BOP-2操作面板为两行显示，一行显示参数值，一行显示参数名称。
变频器的参数可以拷贝上载到操作面板，在必要的时候可以下载到相同类型的变频器中。
2、快速调试模式
快速调试通过设置电机参数、变频器的命令源、速度设定源等基本参数，从而达到简单快速运转电机的一种操作模式。
使用BOP-2进行快速调试步骤如下：
如果在快速调试中设置P1900不等于0，在快速调试后变频器会显示报警A07991，提示以激活电机数据辨识，等待启动命令（详细信息请参考变频器使用说明书5.2章节“静态识别”）。
二、参数设置方法
BOP-2修改参数
修改参数值是在菜单“PARAMS”和“SETUP”中进行。
1、选择参数号：
2、修改参数值：
下列步骤以修改P700[0]参数为例：
三、BOP-2手动模式
四、恢复工厂设置
五、上传参数变频器àBOP-2
六、下载参数BOP-2à变频器
七、主要参数设置。

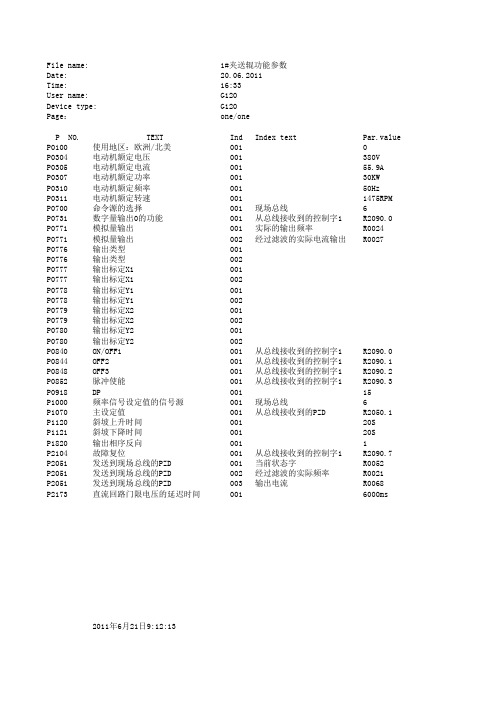

P NO.TEXTInd Index textPar.value P0100使用地区：欧洲/北美0010P0304电动机额定电压001380V P0305电动机额定电流00155.9A P0307电动机额定功率00130KW P0310电动机额定频率00150Hz P0311电动机额定转速0011475RPM P0700命令源的选择001现场总线6P0731数字量输出0的功能001从总线接收到的控制字1R2090.0P0771模拟量输出001实际的输出频率R0024P0771模拟量输出002经过滤波的实际电流输出R0027P0776输出类型001P0776输出类型002P0777输出标定X1001P0777输出标定X1002P0778输出标定Y1001P0778输出标定Y1002P0779输出标定X2001P0779输出标定X2002P0780输出标定Y2001P0780输出标定Y2002P0840ON/OFF1001从总线接收到的控制字1R2090.0P0844OFF2001从总线接收到的控制字1R2090.1P0848OFF3001从总线接收到的控制字1R2090.2P0852脉冲使能001从总线接收到的控制字1R2090.3P0918DP00115P1000频率信号设定值的信号源001现场总线6P1070主设定值001从总线接收到的PZDR2050.1P1120斜坡上升时间00120S P1121斜坡下降时间00120S P1820输出相序反向0011P2104故障复位001从总线接收到的控制字1R2090.7P2051发送到现场总线的PZD 001当前状态字R0052P2051发送到现场总线的PZD 002经过滤波的实际频率R0021P2051发送到现场总线的PZD003输出电流R0068P2173直流回路门限电压的延迟时间0016000ms2011年6月21日9:12:13Page：one/one Device type:20.06.201116:33G120G120Date:Time:User name:Date:20.06.2011Time:16:33User name:G120Device type:G120Page：one/oneP NO.TEXT Ind Index text Par.value P0100使用地区：欧洲/北美0010P0304电动机额定电压001380VP0305电动机额定电流00155.9AP0307电动机额定功率00130KWP0310电动机额定频率00150HzP0311电动机额定转速0011475RPMP0700命令源的选择001现场总线6P0731数字量输出0的功能001从总线接收到的控制字1R2090.0P0771模拟量输出001实际的输出频率R0024P0771模拟量输出002经过滤波的实际电流输出R0027P0776输出类型001P0776输出类型002P0777输出标定X1001P0777输出标定X1002P0778输出标定Y1001P0778输出标定Y1002P0779输出标定X2001P0779输出标定X2002P0780输出标定Y2001P0780输出标定Y2002P0840ON/OFF1001从总线接收到的控制字1R2090.0P0844OFF2001从总线接收到的控制字1R2090.1P0848OFF3001从总线接收到的控制字1R2090.2P0852脉冲使能001从总线接收到的控制字1R2090.3P0918DP00117P1000频率信号设定值的信号源001现场总线6P1070主设定值001从总线接收到的PZD R2050.1P1120斜坡上升时间00110sP1121斜坡下降时间00110sP1820输出相序反向0010P2104故障复位001从总线接收到的控制字1R2090.7P2051发送到现场总线的PZD001当前状态字R0052P2051发送到现场总线的PZD002经过滤波的实际频率R0021P2051发送到现场总线的PZD003输出电流R0068 2011年6月21日9:11:27Date:20.06.2011Time:16:33User name:G120Device type:G120Page：one/oneP NO.TEXT Ind Index text Par.value P0100使用地区：欧洲/北美0010P0304电动机额定电压001380VP0305电动机额定电流001235AP0307电动机额定功率001132KWP0310电动机额定频率00150HzP0311电动机额定转速0011470RPMP0700命令源的选择001现场总线6P0731数字量输出0的功能001从总线接收到的控制字1R2090.0P0771模拟量输出001实际的输出频率R0024P0771模拟量输出002经过滤波的实际电流输出R0027P0776输出类型0011P0776输出类型002需外接500Ω电阻1P0777输出标定X10010P0777输出标定X10020P0778输出标定Y10010P0778输出标定Y10020P0779输出标定X2001100%P0779输出标定X2002100%P0780输出标定Y200110VP0780输出标定Y200210VP0840ON/OFF1001从总线接收到的控制字1R2090.0P0844OFF2001从总线接收到的控制字1R2090.1P0848OFF3001从总线接收到的控制字1R2090.2P0852脉冲使能001从总线接收到的控制字1R2090.3P0918DP00113P1000频率信号设定值的信号源001现场总线6P1070主设定值001从总线接收到的PZD R2050.1P1120斜坡上升时间00110S/7sP1121斜坡下降时间00120SP1820输出相序反向0011P2104故障复位001从总线接收到的控制字1R2090.7P2051发送到现场总线的PZD001当前状态字R0052P2051发送到现场总线的PZD002经过滤波的实际频率R0021P2051发送到现场总线的PZD003输出电流R0068P2173直流回路门限电压的延迟时间0016000msp1132斜坡下降的起始段圆弧时间5Sp1133斜坡下降的结束段圆弧时间5SP0295变频器冷却风机延迟时间900SP1135OFF3的斜坡下降时间15SP0290变频器过载响应02011年6月21日9:11:59Date:20.06.2011Time:16:33User name:G120Device type:G120Page：one/oneP NO.TEXT Ind Index text Par.value P0100使用地区：欧洲/北美0010P0304电动机额定电压001380VP0305电动机额定电流00155.9AP0307电动机额定功率00130KWP0310电动机额定频率00150HzP0311电动机额定转速0011475RPMP0700命令源的选择001现场总线6P0731数字量输出0的功能001从总线接收到的控制字1R2090.0P0771模拟量输出001实际的输出频率R0024P0771模拟量输出002经过滤波的实际电流输出R0027P0776输出类型001P0776输出类型002P0777输出标定X1001P0777输出标定X1002P0778输出标定Y1001P0778输出标定Y1002P0779输出标定X2001P0779输出标定X2002P0780输出标定Y2001P0780输出标定Y2002P0840ON/OFF1001从总线接收到的控制字1R2090.0P0844OFF2001从总线接收到的控制字1R2090.1P0848OFF3001从总线接收到的控制字1R2090.2P0852脉冲使能001从总线接收到的控制字1R2090.3P0918DP00116P1000频率信号设定值的信号源001现场总线6P1070主设定值001从总线接收到的PZD R2050.1P1120斜坡上升时间00110sP1121斜坡下降时间00110sP1820输出相序反向0011P2104故障复位001从总线接收到的控制字1R2090.7P2051发送到现场总线的PZD001当前状态字R0052P2051发送到现场总线的PZD002经过滤波的实际频率R0021P2051发送到现场总线的PZD003输出电流R0068 2011年6月21日9:12:16File name:振荡辊功能参数Date:20.06.2011Time:16:33User name:G120Device type:G120Page：one/oneP NO.TEXT Ind Index text Par.value P0100使用地区：欧洲/北美0010P0304电动机额定电压001380VP0305电动机额定电流00155.9AP0307电动机额定功率00130KWP0310电动机额定频率00150HzP0311电动机额定转速0011475RPMP0700命令源的选择001现场总线6P0731数字量输出0的功能001从总线接收到的控制字1R2090.0P0771模拟量输出001实际的输出频率R0024P0771模拟量输出002经过滤波的实际电流输出R0027P0776输出类型001P0776输出类型002P0777输出标定X1001P0777输出标定X1002P0778输出标定Y1001P0778输出标定Y1002P0779输出标定X2001P0779输出标定X2002P0780输出标定Y2001P0780输出标定Y2002P0840ON/OFF1001从总线接收到的控制字1R2090.0P0844OFF2001从总线接收到的控制字1R2090.1P0848OFF3001从总线接收到的控制字1R2090.2P0852脉冲使能001从总线接收到的控制字1R2090.3P0918DP00118P1000频率信号设定值的信号源001现场总线6P1070主设定值001从总线接收到的PZD R2050.1P1120斜坡上升时间00110sP1121斜坡下降时间00110sP1820输出相序反向0010P2104故障复位001从总线接收到的控制字1R2090.7P2051发送到现场总线的PZD001当前状态字R0052P2051发送到现场总线的PZD002经过滤波的实际频率R0021P2051发送到现场总线的PZD003输出电流R0068 2011年6月21日9:11:49File name:2#平板链功能参数Date:20.06.2011Time:16:33User name:G120Device type:G120Page：one/oneP NO.TEXT Ind Index text Par.value P0100使用地区：欧洲/北美0010P0304电动机额定电压001380VP0305电动机额定电流001235AP0307电动机额定功率001132KWP0310电动机额定频率00150HzP0311电动机额定转速0011470RPMP0700命令源的选择001现场总线6P0731数字量输出0的功能001从总线接收到的控制字1R2090.0P0771模拟量输出001实际的输出频率R0024P0771模拟量输出002经过滤波的实际电流输出R0027P0776输出类型0011P0776输出类型002需外接500Ω电阻1P0777输出标定X10010P0777输出标定X10020P0778输出标定Y10010P0778输出标定Y10020P0779输出标定X2001100%P0779输出标定X2002100%P0780输出标定Y200110VP0780输出标定Y200210VP0840ON/OFF1001从总线接收到的控制字1R2090.0P0844OFF2001从总线接收到的控制字1R2090.1P0848OFF3001从总线接收到的控制字1R2090.2P0852脉冲使能001从总线接收到的控制字1R2090.3P0918DP00114P1000频率信号设定值的信号源001现场总线6P1070主设定值001从总线接收到的PZD R2050.1P1120斜坡上升时间00120SP1121斜坡下降时间00120SP1820输出相序反向0011P2104故障复位001从总线接收到的控制字1R2090.7P2051发送到现场总线的PZD001当前状态字R0052P2051发送到现场总线的PZD002经过滤波的实际频率R0021P2051发送到现场总线的PZD003输出电流R0068P2173直流回路门限电压的延迟时间0016000ms 2011年6月21日9:12:05。
设定机电控制参数：之南宫帮珍创作SETUP—OK键进入—RESET（恢复出厂设置）—按向下键选择参数p1300（选择机电控制方式）—SPD N EN（转速控制即矢量控制）p100（机电标准）—0（ISC机电, 50Hz）p304（电压）、p305（电流）、p307（功率）、p311（额定转速）p1900（机电数据检测）—STIL ROT（静态+静态选择）p1080（机电最小转速）、p1120（斜坡上升时间）、p1121（斜坡下降时间）FINISH—OK键选择YES—显示DONE即完成现在变频器显示圆圈叉号报警, 按下HAND键选择手动模式, 接通点机, 一直按着绿色启动按钮, 期间变频器自动对机电进行静态和静态检测, 检测结束后会自动停止机电, 报警消除, 松开启动按钮.界说端子、设置转速等：PARAMS—OK键进入—上下键选择EXPERT—OK键进入显示全部参数P0840（启动）—r0722.0（DI0）r0722.1（DI1）r0722.2（DI2）r0722.3（DI3）r0722.4（DI4）r0722.5（DI5）P1020（转速设定选择位0）、P1021（转速设定选择位1）、P1022（转速设定选择位2）分别界说以上数字量输入端子, 具体设定依照外部接线而定注意：如无特殊要求, P1113（设定值取反）设定为0数字量输出界说参照118页P1000（转速设定值选择）—3（转速固定设定值）即为命令源选择端子控制P1001（转速固定值1）—设定相应转速（对应P1020）P1002（转速固定值2）—设定相应转速（对应P1021）P1003（转速固定值3）—设定相应转速（对应P1022）以上为设定相应端子对应的高中低速P0970（保管参数）—1（保管驱动对象）以上参数设定完成后按ESC键退出。
西门子G120参数设置1.快速设定：P0003=3用户访问级P0010=1快速调试P0304=380V 电机电压P0305=电机电流P0307=电机功率P0310=电机频率P0311=电机转速P0314=2 4级电机P0400=12增量编码器带有零脉冲P0408=1024 光码脉冲P0700=2 命令源端子P1000=2设定源模拟量P1300=21有传感器的矢量控制P1500=0转矩设定值选择*P1900=3选择电机参数识别*静态P3900=3结束快速调试断电重启2.电机识别P1910=3 启动电机识别3.速度优化P1960=1(张力给定=100%，端子10与1短接)启动4优化完毕：（1）模拟量（0~10V）设置P0460=0P1460=15P1520=47.70转矩上限P1521=-47.70转矩下限P1522=755.1转矩上限P1040=5 MOP设定值确定电动电位计MOP的设定值[Hz]P0771=31模拟量输出转矩（2）模拟量（-10V~10V）设置P0492=0允许的速度差P1460=15P1520=47.70P1521=-47.70P1522=755.1P1523=755.1P1525=-100%转矩标定P0756=4电压信号P0771=31模拟量输出转矩(完)注：当优化失败时，报警为F0090，调换编码器脉冲线重试。
当张力设定变小会报警时，检查P0492是否为0。
面板拨码为3567 电源DC24V在将变频器的数据从变频器传送到MMC (P0802 = 2) P0803传输数据到EEPROM。
西门子G120参数设置
1.快速设定：
P0003=3用户访问
P0010=1快速调试
P0304=380V电机电压
P0305=电机电流
P0307=电机功率
P0310=电机频率
P0311=电机转速
P0314=2 4级电机
P0400=12增量编码器带有零脉冲P0408=1024光码脉冲
P0700=2命令源端子
P1000=2设定源模拟量
P1300=21有传感器的矢量控制
P1500=0转矩设定值选择
P1900=3选择电机参数识别*静态P3900=3结束快速调试
断电重启
2.电机识别
P1910=3启动电机识别
3.速度优化
P1960=1(张力给定=100%，端子10和1短接) 启动4．优化完毕：
（1）模拟量（0~10V）设置
P0460=0
P1460=15
P1520=47.70
转矩上限
P1521=-47.70
转矩下限
P1522=755.1
转矩上限
P1040=5
MOP设定值确定电动电位计MOP的设定值[Hz]
P0771=31
模拟量输出转矩（2）模拟量（10V~10V）设置
P0492=0允许的速度差
P1460=15
P1520=47.70
P1521=-47.70
P1522=755.1
P1523=755.1
P1525=-100%
转矩标定
P0756=4
电压信号
P0771=31
模拟量输出转矩(完)
注：当优化失败时，报警为
F0090，调换编码器脉冲线重试。
当张力设定变小会报警时，检查P0492是否为0。
西门子变频器SINAMICS G120系列的核心是控制单元，变频器的各种运行控制就是由它来完成的。
控制单元上面集成有多个接口，用户通过这些接口可以灵活配置和使用，使得用户在调试过程中的效率提高，可用性加强。
同时用户可以使用操作面板来设定相应型号控制单元的STO功能。
G120控制单元的参数设定范围主要包括：
1.显示与操作参数：序号为0000-0099，主要涉及各种变量的显示以及对它们的操
作。
2.功率单元参数：序号为0200-0299，通过这部分的参数设定，可以保证功率单元
模块的正常运行。
3.调试参数：序号为0100-0199，这些参数多用在变频器的调试过程中。
此外，按照尺寸的不同（外形尺寸FSA到FSF），变频器的功率范围覆盖0.37kW至250kW，广泛适用于各种变频驱动的应用场合。
控制单元的主要类型包括CU230P-2、CU240B-2和CU240E-2等，它们各自适用于不同的应用领域。
上都发电厂#2、#3机空冷风机变频器SINAMICS G120参数设置一、操作面板BOP-2的使用1.1 BOP-2面板显示1.2 BOP-2按键功能描述：1.3 BOP-2面板图标描述二、I/O板拨码开关设置拨码开关决定变频器2个模拟量输入通道属性。
在本项目中：拨码开关AI0拨至“U”位置；拨码开关AI1拨至“I”位置三、典型参数设置过程：在变频器初次调试、参数混乱后，需按照如下3个步骤进行参数设置：1、参数复位将变频器参数恢复到出厂设置。
一般在变频器出厂和参数出现混乱的时候进行此操作。
按照以下步骤设置参数，即可完成参数复位。
在参数复位完成后，需要进行快速调试的过程。
根据电机和负载具体特性，以及变频器的控制方式等信息进行必要的设置之后，变频器就可以驱动电机工作了。
2、快速调试2.1 快速调试的作用通过设置电机参数、变频器的命令源、速度设定源等基本参数，从而达到快速驱动电机的目的。
2.2 快速调试步骤使用BOP-2进行快速调速的步骤如下：参数号参数描述设定值P1300 控制方式选择=0 线性V/F，要求电机的压频比准确=2 平方曲线的V/F控制2P0100 选择电机的功率单位和电网频率=0单位KW，频率50Hz=1单位HP，频率60Hz =2单位KW，频率60HzP0304 电机额定电压：注意电机实际接线（Y/Δ）根据电机铭牌 380 VP0305 电机额定电流：注意电机实际接线方式（Y/Δ）如果驱动多台电机，P0305的值要大于电流总和根据电机铭牌170 A#2机E段电机167AP0307 电机额定功率：如果P0100=0或2，单位是KW如果P0100=1，单位是HP根据电机铭牌92 KW#2机E段电机90KWP0311 电机的额定转速矢量控制方式下，必须准确设置此参数根据电机铭牌988 RPM#2机E段电机1485RPMP1900 电机参数识别0 不进行识别P15 选择启动宏19 3wire-1P1080 限制电机运行的最小转速根据实际情况360 r/m#2机E段540 r/mP1120 电机从静止状态加速到最大频率所需时间根据实际需要60 sP1121 电机从最大频率降速到静止状态所需时间根据实际需要60 s3、功能调试进入PARAMS菜单，选择“专家列表”设置如下参数：参数号设定值设置说明P0003 3 设定参数访问级别为：专家级P0300 1 设定电动机类型为：异步电机P0310 50 设定电动机额定频率为50HzP0335 0 设置电机冷却方式为:自冷却P0500 2 设置工艺应用对象为：泵或风扇P0730 52.2 数字输出1功能：变频器运行P0731 52.14 数字输出2功能：变频器正向运行P0732 52.3 数字输出3功能：变频器故障P0748 Bit1 1 数字输出2反向P0756(in000) 0 模拟输入1类型：单极性电压0-+10V P0756(in001) 3 模拟输入3类型：单极性电流4-20mA P0757(in000) 0V 标定模拟输入1的x1值为0VP0757(in001) 4mA 标定模拟输入2的x1值为4mAP0758(in000/001) 0% 标定模拟输入1/2的y1值为0%红色部分只在逆流柜设置保护定值：1、欠压保护电平：76%×400V=304V 见参数P1245 最小可设置为65%2、过压保护电平：110%×400V=460V 硬件决定不可更改3、输出电流极限：1.5×I电机额定见参数P06404、工作温度：0℃-50℃5、保存温度：-40℃-70℃6、环境湿度：＜95%，无凝露附录：一、参数上传至控制面板变频器——＞BOP二、下载参数至变频器BOP——＞变频器。
西门子G120参数设置整理.整理.docx西门子G120参数设置1.快速设定：P0003=3用户访问P0010=1快速调试P0304=380V电机电压P0305=电机电流P0307=电机功率P0310=电机频率P0311=电机转速P0314=2 4级电机P0400=12增量编码器带有零脉冲P0408=1024光码脉冲P0700=2命令源端子P1000=2设定源模拟量P1300=21有传感器的矢量控制P1500=0转矩设定值选择P1900=3选择电机参数识别*静态P3900=3结束快速调试断电重启2.电机识别P1910=3启动电机识别3.速度优化P1960=1(张力给定=100%，端子10与1短接) 启动4．优化完毕：（1）模拟量（0~10V）设置P0460=0P1460=15P1520=47.70转矩上限P1521=-47.70转矩下限P1522=755.1转矩上限P1040=5MOP设定值确定电动电位计MOP的设定值[Hz] P0771=31模拟量输出转矩（2）模拟量（10V~10V）设置P0492=0允许的速度差P1460=15P1520=47.70P1521=-47.70P1522=755.1P1523=755.1P1525=-100%转矩标定P0756=4电压信号P0771=31模拟量输出转矩(完)注：当优化失败时，报警为F0090，调换编码器脉冲线重试。
当张力设定变小会报警时，检查P0492是否为0。
设定电机控制参数：之杨若古兰创作SETUP—OK键进入—RESET（恢复出厂设置）—按向下键选择参数p1300（选择电机控制方式）—SPD N EN（转速控制即矢量控制）p100（电机尺度）—0（ISC电机，50Hz）p304（电压）、p305（电流）、p307（功率）、p311（额定转速）p1900（电机数据检测）—STIL ROT（静态+动态选择）p1080（电机最小转速）、p1120（斜坡上升时间）、p1121（斜坡降低时间）FINISH—OK键选择YES—显示DONE即完成此刻变频器显示圆圈叉号报警，按下HAND键选择手动模式，接通点机，不断按着绿色启动按钮，期间变频器主动对电机进行静态和动态检测，检测结束后会主动停止电机，报警清除，松开启动按钮.定义端子、设置转速等：PARAMS—OK键进入—上下键选择EXPERT—OK键进入显示全部参数P0840（启动）—r0722.0（DI0）r0722.1（DI1）r0722.2（DI2）r0722.3（DI3）r0722.4（DI4）r0722.5（DI5）P1020（转速设定选择位0）、P1021（转速设定选择位1）、P1022（转速设定选择位2）分别定义以上数字量输入端子，具体设定按照内部接线而定留意：如无特殊请求，P1113（设定值取反）设定为0数字量输出定义参照118页P1000（转速设定值选择）—3（转速固定设定值）即为命令源选择端子控制P1001（转速固定值1）—设定响应转速（对应P1020）P1002（转速固定值2）—设定响应转速（对应P1021）P1003（转速固定值3）—设定响应转速（对应P1022）以上为设定响应端子对应的高中低速P0970（保管参数）—1（保管驱动对象）以上参数设定完成后按ESC键退出。
