V20变频器PID控制恒压供水操作指南(DOC)

恒压供水变频器设置方法第一步：安装和接线1.将变频器适当地固定在安装位置，并确保其与泵电机之间的连接牢固可靠。

2.根据变频器的机械图纸和电器连接图来正确连接输入电源和输出电源线。

第二步：主要参数配置1.开启变频器电源，进入操作界面。

2.进入主菜单，选择“参数设置”或类似选项。

3.根据系统的需求配置以下参数：-频率设定值：根据实际需求设置水泵输出的频率，一般可以设置为50Hz或60Hz。

-加速时间和减速时间：根据实际情况设置水泵启动和停止的时间，以减少突然启动和停止对水泵的冲击。

-过载保护：根据泵的额定功率和最大负载来设置过载保护的数值，以避免泵的工作超过额定范围而损坏。

-电机类型：根据实际使用的电机类型选择合适的类型，例如感应电机、永磁同步电机等。

-控制方式：根据系统的需求选择合适的控制方式，如PID控制、定时控制等。

-保护等级：根据水泵的具体环境设置合适的防护等级，以保护变频器不受外界的影响。

第三步：自动调节1.进入主菜单，选择“自动调节”或类似选项。

2.根据系统的需求配置以下参数：-压力设定值：根据实际需求设置系统的目标压力。

-PID参数：根据实际情况调整PID参数，以实现良好的压力控制效果。

-水泵最小转速：根据实际情况设置水泵的最小工作转速，以保证水泵的正常运行。

第四步：监控和故障排查1.如果变频器配有监控及报警功能，可以设置监控参数和报警参数，以便在发生异常情况时及时报警并采取措施。

2.如果系统发生故障，可以通过变频器的故障显示界面查看故障代码，然后根据说明书中的故障排查流程进行处理。

第五步：保存设置1.在所有参数设置完毕后，进入主菜单，选择“参数保存”或类似选项，将所有设置的参数保存到变频器的内存中。

2.完成保存后，可以根据系统的需要进行其他操作，如启动水泵、停止水泵等。

总结：恒压供水变频器的设置方法主要包括安装和接线、主要参数配置、自动调节、监控和故障排查以及保存设置。

不同的系统和需求可能需要有所差异，因此在设置过程中需要根据实际情况进行调整和配置。

V20-变频器PID-控制恒压供水操作指南1.硬件接线西门子基本型变频器SINAMICS V20 可应用于恒压供水系统，本文提供具体的接线及简单操作流程。

通过BOP设置固定的压力目标值，使用4~20mA管道压力反馈仪表构成的PID控制恒压供水系统的接线如下图所示：图1-1.V20变频器用于恒压供水典型接线2调试步骤2.1 工厂复位当调试变频器时，建议执行工厂复位操作：P0010 = 30P0970 = 1(显示50? 时按下OK按钮选择输入频率，直接转至P304进入快速调试。

)2.2 快速调试表2-1 快速调试参数操作流程参数功能设置P0003 访问级别=3 （专家级）P0010 调试参数= 1 （快速调试）P0100 50 / 60 Hz 频率选择根据需要设置参数值：=0: 欧洲[kW] ，50 Hz （工厂缺省值）=1: 北美[hp] ，60 HzP0304[0] 电机额定电压[V] 范围：10 (2000)说明：输入的铭牌数据必须与电机接线（星形/ 三角形）一致P0305[0] 电机额定电流[A] 范围：0.01 (10000)说明：输入的铭牌数据必须与电机接线（星形/ 三角形）一致P0307[0] 电机额定功率[kW / hp] 范围：0.01 ... 2000.0说明：如P0100 = 0 或2 ，电机功率单位为[kW]如P0100 = 1 ，电机功率单位为[hp]P0308[0] 电机额定功率因数（cosφ ）范围：0.000 ... 1.000说明：此参数仅当P0100 = 0 或 2 时可见P0309[0] 电机额定效率[%] 范围：0.0 ... 99.9说明：仅当P0100 = 1 时可见此参数设为0 时内部计算其值。

P0310[0] 电机额定频率[Hz] 范围：12.00 ... 599.00P0311[0] 电机额定转速[RPM] 范围：0 (40000)P0314[0] 电机极对数设置为0时内部计算其值。

恒压供水控制器说明书一、产品概述恒压供水控制器是一种用于自动控制供水系统压力的智能化设备。

它能够根据实际用水需求，实时调节水泵的运行状态，以保持供水压力的稳定，从而提高供水质量，节约能源，并延长水泵的使用寿命。

二、工作原理恒压供水控制器通过压力传感器采集供水系统中的压力信号，并将其与设定的压力值进行比较。

当实际压力低于设定压力时，控制器会启动水泵增加供水量，直至压力达到设定值；当实际压力高于设定压力时，控制器则会减少水泵的运行数量或降低水泵的转速，以减少供水量，使压力恢复到设定范围内。

三、主要功能1、压力设定用户可以根据实际需求，在控制器上设定所需的供水压力值。

2、多泵控制支持对多台水泵的自动切换和协调控制，实现水泵的轮流工作和备用，提高系统的可靠性。

3、自动调速根据压力变化，自动调节水泵的转速，实现节能运行。

4、故障报警当系统出现故障，如水泵过载、缺水等，控制器会发出报警信号，并采取相应的保护措施。

5、数据显示实时显示供水压力、水泵运行状态、电流、电压等参数，方便用户监控系统运行情况。

6、通信功能具备通信接口，可与上位机进行通信，实现远程监控和管理。

四、技术参数1、输入电源：＿____V，＿____Hz2、压力测量范围：＿____MPa3、控制精度：＿____MPa4、输出控制方式：＿____5、防护等级：＿____五、安装与接线1、安装环境控制器应安装在干燥、通风良好、无腐蚀性气体的场所，避免阳光直射和强烈震动。

2、接线步骤（1）按照控制器的接线图，将压力传感器、水泵电机、电源等线路正确连接。

（2）确保接线牢固，接触良好，避免虚接和短路。

六、操作方法1、开机接通电源，控制器将进行自检，显示正常后即可进入工作状态。

2、参数设置通过操作面板上的按键，进入参数设置界面，按照提示输入设定压力等参数。

3、手动/自动切换可根据需要选择手动控制或自动控制模式。

4、运行监控在运行过程中，密切关注控制器的显示参数，如有异常及时处理。

恒压供水变频器设置方法
一、变频器的设置方法
1.首先配置变频器，电源选择开关将控制器接在电源上。

将输入电压
调节至控制器指定电压，安装电源线互感器。

2.接线安装完成后，检查电源线是否良好，确保有足够的电流供应，
用电测试仪测试电源线的阻抗平衡，确保正确接线。

3.从控制器前面板上设置输出频率，输出频率要与电机的额定值相一致，选择合适的输出方式，以外部电压调节模式为例，把外部电压与输出
频率曲线的起始点和终止点对应起来，并设置当外部电压大于指定的值时，输出频率不再增加。

4.选择输出模式，设置运行控制，如设定运行控制点，并确定最大频率、最小频率，分辨率，启动模式，增减频率等参数。

5.设置电机保护功能，包括过流、过载、过温、超速保护，设置电机
保护范围和触发时间，建议使用控制器设定的默认值，如有必要，建议根
据负荷的特性更改参数值。

6.在变频器上设置恒压供水参数，将并联电磁阀和分支电磁阀的启用
信号线接入变频器，将外部压力变送器的输出信号线接入变频器，调整电
压补偿和频率补偿。

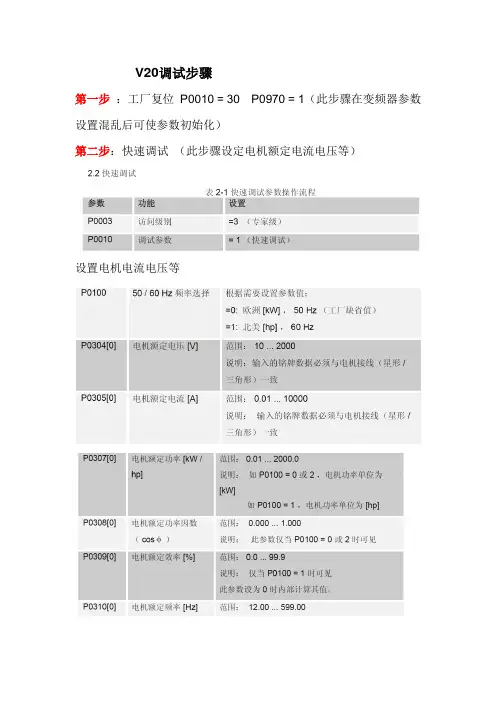

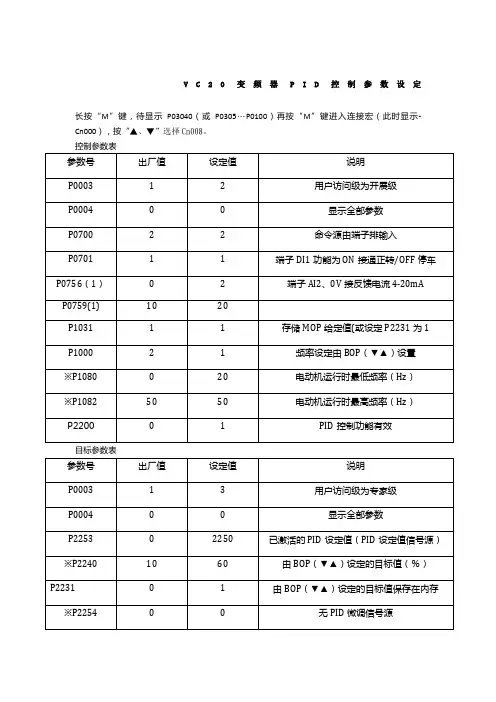

V20调试步骤
第一步：工厂复位P0010 = 30 P0970 = 1（此步骤在变频器参数设置混乱后可使参数初始化）
第二步：快速调试（此步骤设定电机额定电流电压等）
设置电机电流电压等
第三步：设定变频器启动命令源：
第四步：（结束快速调试并确认变频器识别）第五步：DI端子设置
DO端子设置：
AI端子设置
其中P0756用来确定模拟量输入类型:
AO端子设置：
AO端子的信号类型取决于硬件接线，如果是电压信号（0-10v）设置P0778=0，p0780=10即可。

第六步：
李哥：具体你也可以看看我给你发的两本手册，都是中文的，很全面，一个是恒压供水的调节射手，一个是v20的操作手册。

遇到问题再沟通。

V20变频器PID控制恒压供水操作指南V20 Frequency Converter PID Controller Constant Pressure Water SupplyOperation Manual摘要V20变频器用于恒压供水Summary V20 Frequency Converter Using In Constant Pressure Water Supply关键词V20，恒压，PIDKey Words V20， Constant Pressure，PIDI CS LS TS Page 2-17目录V20变频器PID控制恒压供水操作指南 (1)1.硬件接线 (4)2调试步骤 (5)2.1 工厂复位 (5)2.2 快速调试 (5)2.3 输入输出端子相关参数设置 (7)2.3.1 DI端子设置 (7)2.3.2 DO端子设置 (8)2.3.3 AI端子设置 (8)2.3.4 AO端子设置 (8)2.4 PID恒压控制功能调试 (8)2.5 其他可选功能 (9)2.5.1 斜坡启动、自由停车设置 (9)2.5.2 使用2线制压力反馈仪表的接线 (9)2.5.3 休眠功能 (9)2.5.4捕捉启动功能 (10)2.5.5 BOP设置目标值记忆 (11)3常见故障和报警 (11)I CS LS TS Page 3-171.硬件接线西门子基本型变频器 SINAMICS V20 可应用于恒压供水系统，本文提供具体的接线及简单操作流程。

通过BOP设置固定的压力目标值，使用 4~20mA管道压力反馈仪表构成的PID控制恒压供水系统的接线如下图所示：图1-1.V20变频器用于恒压供水典型接线I CS LS TS Page 4-17I CS LS TSPage 5-172调试步骤2.1 工厂复位当调试变频器时，建议执行工厂复位操作：P0010 = 30 P0970 = 1(显示50? 时 按下OK 按钮选择输入频率，直接转至P304进入快速调试。

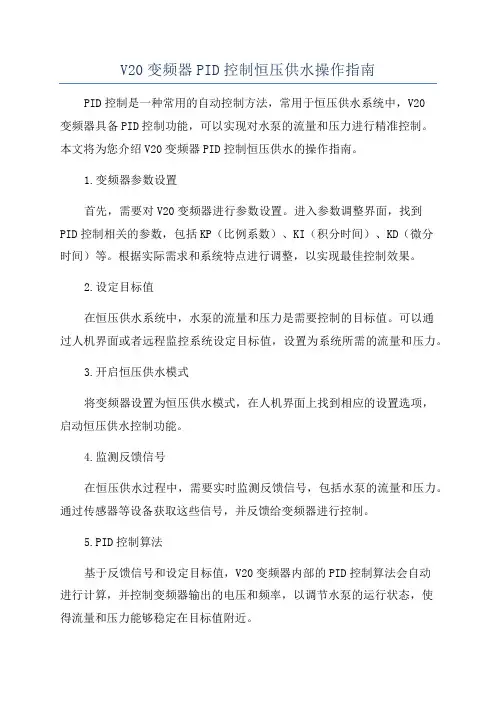

V20变频器PID控制恒压供水操作指南PID控制是一种常用的自动控制方法，常用于恒压供水系统中，V20变频器具备PID控制功能，可以实现对水泵的流量和压力进行精准控制。

本文将为您介绍V20变频器PID控制恒压供水的操作指南。

1.变频器参数设置首先，需要对V20变频器进行参数设置。

进入参数调整界面，找到PID控制相关的参数，包括KP（比例系数）、KI（积分时间）、KD（微分时间）等。

根据实际需求和系统特点进行调整，以实现最佳控制效果。

2.设定目标值在恒压供水系统中，水泵的流量和压力是需要控制的目标值。

可以通过人机界面或者远程监控系统设定目标值，设置为系统所需的流量和压力。

3.开启恒压供水模式将变频器设置为恒压供水模式，在人机界面上找到相应的设置选项，启动恒压供水控制功能。

4.监测反馈信号在恒压供水过程中，需要实时监测反馈信号，包括水泵的流量和压力。

通过传感器等设备获取这些信号，并反馈给变频器进行控制。

5.PID控制算法基于反馈信号和设定目标值，V20变频器内部的PID控制算法会自动进行计算，并控制变频器输出的电压和频率，以调节水泵的运行状态，使得流量和压力能够稳定在目标值附近。

6.调整PID参数根据实际运行情况，可能需要进行PID参数的调整。

可以根据系统的响应速度和稳定性要求，逐步调整KP、KI和KD的数值，直到达到最佳控制效果。

7.故障处理在恒压供水过程中，可能会出现一些故障，如水泵堵塞、传感器故障等。

变频器会监测这些故障，并及时报警，需要及时处理故障并修复，确保系统的正常运行。

8.定期维护为了保证恒压供水系统的长期稳定运行，需要进行定期维护和检查。

包括检查传感器的准确性，清洗水泵和管道等，以确保系统的运行状态和控制效果。

总结：通过V20变频器的PID控制功能，可以实现恒压供水系统的精准控制。

通过参数设置、设定目标值、开启恒压供水模式、监测反馈信号、PID控制算法、PID参数调整、故障处理和定期维护等步骤，可以实现稳定的供水效果，并保证系统的正常运行。

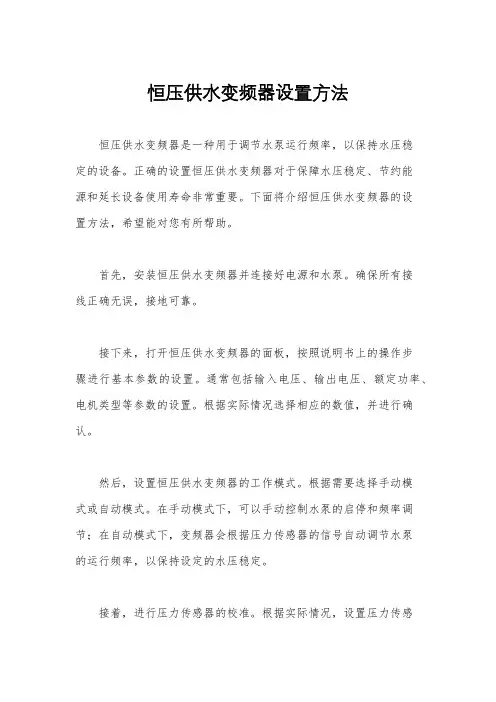

恒压供水变频器设置方法
恒压供水变频器是一种用于调节水泵运行频率，以保持水压稳
定的设备。

正确的设置恒压供水变频器对于保障水压稳定、节约能
源和延长设备使用寿命非常重要。

下面将介绍恒压供水变频器的设
置方法，希望能对您有所帮助。

首先，安装恒压供水变频器并连接好电源和水泵。

确保所有接
线正确无误，接地可靠。

接下来，打开恒压供水变频器的面板，按照说明书上的操作步
骤进行基本参数的设置。

通常包括输入电压、输出电压、额定功率、电机类型等参数的设置。

根据实际情况选择相应的数值，并进行确认。

然后，设置恒压供水变频器的工作模式。

根据需要选择手动模
式或自动模式。

在手动模式下，可以手动控制水泵的启停和频率调节；在自动模式下，变频器会根据压力传感器的信号自动调节水泵
的运行频率，以保持设定的水压稳定。

接着，进行压力传感器的校准。

根据实际情况，设置压力传感
器的上下限，以确保变频器能够准确感知水压，并作出相应的调节。

最后，进行系统的调试和运行。

在设置完成后，启动水泵，观
察变频器的工作状态和水压情况。

根据实际情况，适当调节参数，
以达到最佳的供水效果和能耗控制。

总的来说，正确设置恒压供水变频器需要根据实际情况进行参
数选择和调整，以确保设备能够稳定可靠地工作。

同时，定期对变
频器进行检查和维护也是非常重要的，可以提高设备的使用寿命，
减少故障发生的可能性。

希望以上内容对您有所帮助，祝您的恒压供水变频器设置顺利，工作稳定。

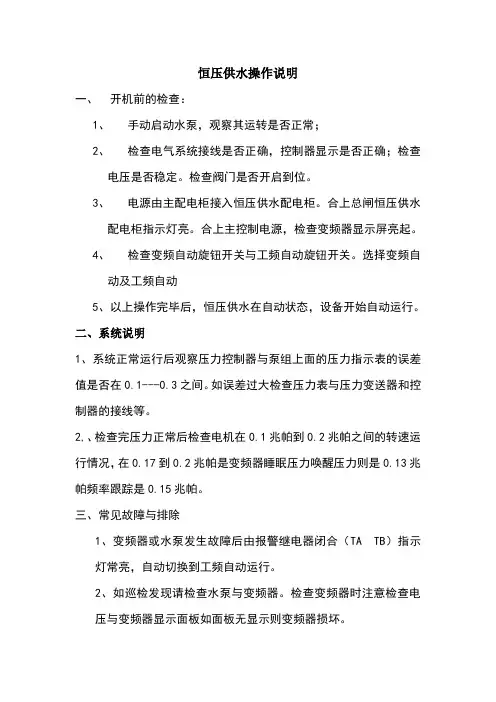

恒压供水操作说明
一、开机前的检查：
1、手动启动水泵，观察其运转是否正常；
2、检查电气系统接线是否正确，控制器显示是否正确；检查
电压是否稳定。

检查阀门是否开启到位。

3、电源由主配电柜接入恒压供水配电柜。

合上总闸恒压供水
配电柜指示灯亮。

合上主控制电源，检查变频器显示屏亮起。

4、检查变频自动旋钮开关与工频自动旋钮开关。

选择变频自
动及工频自动
5、以上操作完毕后，恒压供水在自动状态，设备开始自动运行。

二、系统说明
1、系统正常运行后观察压力控制器与泵组上面的压力指示表的误差值是否在0.1---0.3之间。

如误差过大检查压力表与压力变送器和控制器的接线等。

2,、检查完压力正常后检查电机在0.1兆帕到0.2兆帕之间的转速运行情况，在0.17到0.2兆帕是变频器睡眠压力唤醒压力则是0.13兆帕频率跟踪是0.15兆帕。

三、常见故障与排除
1、变频器或水泵发生故障后由报警继电器闭合（TA TB）指示
灯常亮，自动切换到工频自动运行。

2、如巡检发现请检查水泵与变频器。

检查变频器时注意检查电
压与变频器显示面板如面板无显示则变频器损坏。

3、检查电机后无问题变频器的显示也没有发现问题则按下变频器面板上的复位按键（红色的方块按键）则变频器开始自动运行。

4、以上如有任何问题则将变频自动旋钮开关拨到工频运行，工频水泵则根据压力控制器自行进行恒压供水。

5、如发生故障，故障灯常亮。

请检查水泵。

排除故障按下配电柜内热接触器复位按键。

恒压供水系统操作规程一.前言1.1操作注意事项在操作,维护或检查本系统时务必有专业技术人员来执行，特别是电气操作，容易造成触电危险。

警告：1.在操作,维护或检查本系统时务必有专业技术人员来执行,特别是电气操作,容易造成触电危险。

设备检修时,务必切断相关电源和相关阀门否则会造成人员伤亡和设备损坏。

2.本系统设备/管道在环境温度≤0℃不间断工作时需注意防冻,并定时巡查（巡查频率≤2小时/次）以免造成设备损毁。

具体防冻措施可参考该设备的使用说明书。

3.本系统设备/管道在环境温度≤0℃时停机（停机≥30分钟）时需将水系统的内部积水全部放净，以免设备及管道内部结冰造成设备损毁。

4.如机组处于长期停机状态期间，应切断电源,并将水系统的内部积水全部放净,冲入稍高于大气压的氮气驱除空气后旋紧放水放气阀门防锈，停机期间应做好维修保养工作,应该将机组全部遮盖,防止积灰。

1.2流程注意事项本系统开机时存在启动流程，按照顺序启动设备，否则会对设备造成损坏。

1.3手动操作手动操作时注意一定要检测设备状态和周边环境，认真确认阀门开关状态，再进行设备手动操作；操作过程中观察实时运行参数，如有异常立即停机。

二.设备操作说明2.1水阀2.1.1补水阀操作选择开关：【手动】【停止】【自动】运行方式选择，手动时，直接启动补水电机进行补水；自动时，当水位低于补水液位时会自动启动电机补水，水位上升到停水液位时会自动关闭补水电机，运行时指示灯亮。

2.1.2冷却水送水泵操作选择开关：【手动】【停止】【自动】手动时直接工频启动，不受变频器控制；自动时变频启动，运行频率受设定压力大小控制，运行时指示灯亮。

水泵：冷却水送水泵A、B。

注意：刚开机时会遇到水泵排气后开启有噪音并吸不上水处理方法是：在水泵运转时慢慢关闭水泵出水口（不能全部关死）然后慢慢打开，反复几次就能恢复正常。

2.2触摸屏画面2.2.1工艺流程图画面2.2.2参数设置画面（需用户等级1权限密码)1、冷却水压力测量值：送水管内的水压力实时测量值。

SINAMICSSINAMICS V20 multi-pump control 08/2019O perating ManualSiemens AGDigital IndustriesPostfach 48 48A5E43416874-003 Ⓟ09/2019 Subject to change Copyright © Siemens AG 2017. All rights reservedLegal informationWarning notice systemThis manual contains notices you have to observe in order to ensure your personal safety, as well as to preventdamage to property. The notices referring to your personal safety are highlighted in the manual by a safety alertsymbol, notices referring only to property damage have no safety alert symbol. These notices shown below aregraded according to the degree of danger. indicates that death or severe personal injury will result if proper precautions are not taken. WARNING indicates that death or severe personal injury may result if proper precautions are not taken. CAUTIONindicates that minor personal injury can result if proper precautions are not taken. NOTICE indicates that property damage can result if proper precautions are not taken.If more than one degree of danger is present, the warning notice representing the highest degree of danger willbe used. A notice warning of injury to persons with a safety alert symbol may also include a warning relating toproperty damage.Qualified PersonnelThe product/system described in this documentation may be operated only by personnel qualified for the specifictask in accordance with the relevant documentation, in particular its warning notices and safety instructions.Qualified personnel are those who, based on their training and experience, are capable of identifying risks andavoiding potential hazards when working with these products/systems.Proper use of Siemens productsNote the following: WARNINGSiemens products may only be used for the applications described in the catalog and in the relevant technicaldocumentation. If products and components from other manufacturers are used, these must be recommendedor approved by Siemens. Proper transport, storage, installation, assembly, commissioning, operation andmaintenance are required to ensure that the products operate safely and without any problems. The permissibleambient conditions must be complied with. The information in the relevant documentation must be observed.TrademarksAll names identified by ® are registered trademarks of Siemens AG. The remaining trademarks in this publicationmay be trademarks whose use by third parties for their own purposes could violate the rights of the owner.Disclaimer of LiabilityWe have reviewed the contents of this publication to ensure consistency with the hardware and softwaredescribed. Since variance cannot be precluded entirely, we cannot guarantee full consistency. However, theinformation in this publication is reviewed regularly and any necessary corrections are included in subsequenteditions.Table of contents1 Overview (5)2 Pump switch-in/switch-out (7)3 Stop mode (15)4 Pump switchover (17)5 Service mode (19)6 Faults and alarms (21)SINAMICS V20 multi-pump controlTable of contentsSINAMICS V20 multi-pump controlSINAMICS V20 multi-pump controlOverview 1Multi-pump control is suitable for applications that require simultaneous operation of up tofour pumps, for example, equalizing significantly fluctuating water pressures or flow rates.After the multi-pump control is enabled, you can configure the following four sub-functionsbased on your particular requirements: switching-in/out, stop mode, pump switchover, andservice mode.NoteTo control more than two pumps simultaneously, you must connect an optional I/O ExtensionModule to expand the number of V20 I/O terminals. For more information about this optionmodule, see Section "I/O Extension Module" in "SINAMICS V20 Converter Operating Instructions".Enabling the functionTo enable this function, you must first make sure that the firmware version of the V20converter is 3.94 or later. Then, use the optional Parameter Loader and an SD card todownload the multi-pump control script files into the converter. For more information aboutthe Parameter Loader and the SD card, see Section "Parameter Loader" in "SINAMICS V20Converter Operating Instructions".Proceed through the following steps to download the script files into the converter:1.2.3.Create a folder named "romfs" under the root directory of the SD card and place"autorun.lua" and "utils.lua" in the folder.4.Fit the Parameter Loader to the converter, and then insert the SD card into the Parameter Loader.5.Power on the converter, and data transfer starts automatically. The converter displays"Updating" during the transfer.6.After a successful transfer, the converter displays "Update complete". If any fault or alarm occurs during the transfer, see Section "Faults and alarms (Page 21)" or Section "Faults and alarms" in "SINAMICS V20 Converter Operating Instructions" for possible reasons and remedies.7.Remove the Parameter Loader and re-power on the converter. Then you can enable the multi-pump control function by setting P4002 = 1.You can obtain the "SSTAGE.bin" file from the corresponding firmware updating package.Make sure that the version of the firmware updating package to be downloaded and theversion of your V20 firmware are the same.NoteOverviewSINAMICS V20 multi-pump controlNote•Make sure that the function-specific script files you use is downloaded from the previous Internet address. Otherwise, alarm A650 may appear reminding you that this script is not an officially released script. Also, you can download the "SINAMICS V20 Converter Operating Instructions" from the link.•After you successfully download the script files into the converter, all parameters used for this function are automatically set to their default settings. Note that the default settings of parameters P0731, P0732, P0733, P0734, P0840, P0845, P1200, and P2200, which are different from their factory defaults, are changed to adapt to the function. To make sure that the multi-pump control function runs properly, do not manually set the values of P0840 and P0845 after the function is enabled.•Multi-pump control uses PID controller-specific parameters. For more information about how to configure those parameters, see Section "Setting the PID controller" in "SINAMICS V20 Converter Operating Instructions".•If you use the motor staging function on the converter, this function is automatically disabled after the multi-pump control function is enabled.Setting parametersNoteYou can only use digital input 1 as the ON/OFF control source, related to r4000.0.NoteTo enable the multi-pump control function automatically after each converter power-on,make sure that both P4002 and P4004 are set to "1".SINAMICS V20 multi-pump controlPump switch-in/switch-out 2The converter uses four relays (KP1 to KP4), which are connected to digital outputs DO1 to DO4, to switch pumps in and out according to the PID error (r2273). In addition, two groups of contactors, KDs and KMs, are used to switch the pumps between converter operation and line system operation. Soft pump switching can be realized as all motors start/stop with ramp speeds, so as to minimize the shock to the pipes.Main circuitNote The maximum voltage on DO1 is ± 35 V DC. The maximum load current on DO1 is 100 mA.Pump switch-in/switch-outSINAMICS V20 multi-pump controlExternal control circuitPump switch-inIf the pump controlled by the converter runs at the maximum speed (P1082) and the PID error is higher than the switch-in threshold (P2373) and lower than the delay overridethreshold (P2376) for a specified time (P2374), the converter first switches the pump from converter operation to line system operation, and then switches on an idle pump which is softly started with a ramp-up speed and runs in converter operation.NoteIf the PID error rises above the switch-in delay override threshold (P2376), the converter skips the switch-in delay (P2374) and performs the switch-in operation immediately.Pump switch-in/switch-outSINAMICS V20 multi-pump controlParameter P4012 is used to control the selection mode of the next pump that is softly started by the converter. Bits 01 to 04 of r4000 control the pump which is selected to run depending on P4012.●P4012 = 0: Selecting the next pump according to the fixed sequence. The converterswitches in the pump by following the sequence M1, M2, M3, to M4.●P4012 = 1: Selecting the next pump according to the operating hours. The converterswitches in the pump with the least absolute operating hours (r4026 to r4029).Pump switch-in/switch-outPump switch-outIf the pump controlled by the converter runs at a speed lower than the frequency switch-outthreshold (P4014 + P1080) and the PID error is lower than the PID error switch-out threshold(-P2373) for specified time (P2375), the converter first switches off the pump (OFF2) whichruns in converter operation, and then captures a running pump and switches it from linesystem operation to converter operation. Parameter P4012 is used to control the selectionmode for switching in/out motors.●P4012 = 0: Selecting the next pump according to the fixed sequence. The converterswitches out the pump by following the sequence M4, M3, M2, to M1.●P4012 = 1: Selecting the next pump according to the operating hours. The converter firstswitches out the pump with the most absolute operating hours (r4026 to r4029).NoteIf the PID error drops below the switch-out delay override (-P2376), the converter skips theswitch-out delay (P2375) and performs the switch-out operation immediately.SINAMICS V20 multi-pump controlPump switch-in/switch-out Pump switch-out based on the fixed sequence (P4012 = 0)Pump switch-in/switch-outPump switch-out based on the absolute operating hours (P4012 = 1)Pump switch-in/switch-out Setting parametersPump switch-in/switch-outStop mode3 Two stop modes are available as follows:●Normal stop: All pumps running in line system operation are switched off at the same timeas soon as the stop command is received. The pump in converter operation stops underthe control of the converter.●Sequence stop: The pumps running in line system operation stop one by one in thereverse sequence in which they are switched on. There is a delay time between everypump stop. The pump in converter operation stops under the control of the converter afterthe other pumps are switched off.After the OFF command is received, the pumps are switched off in either of the two stopmodes:●With OFF1 command received, the pump stop mode is selected in P2370 as follows:–P2370 = 0: normal stop–P2370 = 1: sequence stopWith OFF2/OFF3 command received, the pumps are switched off with normal stop.●Stop mode Setting parametersPump switchover 4With pump switchover enabled, the converter monitors the operation status of all runningpumps.●If the continuous operating hours of the pump in converter operation exceed the threshold(P4024), the converter switches off the pump and then switches in an idle pump to keepconstant output power.●If the continuous operating hours of a pump in line system operation exceed the threshold(P4024), the converter first switches off the pump, switches out the directly controlledpump from converter operation to line system operation, and switches in an idle pump tokeep constant output power.You can use parameter P4012 to define the selection mode for the next pump. The internalcounters (r4026 to r4029 and r4031 to r4034) are used to calculate the operating hours ofthe pumps.●P4012 = 0: Selecting the next pump according to the fixed sequence. The converter firstswitches out the pump with most continuous operating hours (r4031 to r4034) and thenswitches in the pump following the sequence M1, M2, M3, to M4.●P4012 = 1: Selecting the next pump according to the operating hours. The converter firstswitches out the pump with the most continuous operating hours (r4031 to r4034) andthen switches in the pump with the least absolute operating hours (r4026 to r4029).Setting parametersPump switchoverService mode5 You can use parameters P4016 to P4019 to set the pumps in service mode respectively.When a pump is in service mode, the converter locks the corresponding relay, which allowsyou to perform troubleshooting of this pump without interrupting the operation of otherpumps.WARNINGDanger to life due to unconnected low-voltage circuit breakersIf a pump is not connected to the mains and converter through a low-voltage circuit breaker,troubleshooting the pump in service mode can result in electric shock and unexpectedmovement of the pump, causing serious personal injury or death.•Make sure that all pumps are connected to the mains and converter through low-voltage circuit breakers. After a pump is set in service mode, cut off its low-voltage circuitbreaker before performing any troubleshooting operation.Setting parametersService modeFaults and alarms6 AlarmA650Unofficial script running The script running is not approved and should not be used. Use an officially released script.SINAMICS V20 multi-pump controlOperating Manual, 08/2019, A5E43416874-003 21。

v20变频器说明书关键信息项：1、变频器型号：V202、适用电源电压：＿___________________3、额定功率：＿___________________4、输出频率范围：＿___________________5、控制方式：＿___________________6、保护功能：＿___________________1、产品概述11 V20 变频器是一款高性能的变频调速设备，旨在为各种工业和商业应用提供精确、可靠的电机速度控制。

12 它具有紧凑的设计、易于安装和操作的特点，适用于多种电机类型和负载情况。

2、技术规格21 电源输入211 适用的电源电压范围，请在此处明确具体的电压区间。

212 电源频率要求。

22 输出特性221 额定功率的详细数值。

222 输出频率的精确范围。

223 输出电流的限制值。

23 控制方式231 介绍可用的控制模式，如 V/F 控制、矢量控制等。

232 控制精度和响应时间的相关参数。

24 保护功能241 过流保护的设定值和动作机制。

242 过压保护的相关参数。

243 过热保护的检测方式和保护动作。

3、安装与接线31 安装要求311 安装环境的温度、湿度和防尘要求。

312 安装空间的尺寸和通风条件。

32 接线说明321 电源输入接线的端子定义和接线方法。

322 电机输出接线的注意事项。

323 控制信号接线的详细说明，包括模拟量输入输出、数字量输入输出等。

4、操作与显示41 操作面板411 操作面板上各按键的功能和操作方法。

412 显示屏上显示的参数和状态信息的含义。

42 参数设置421 详细介绍各种参数的设置方法和取值范围。

422 常用参数的推荐设置值和应用场景。

5、运行与调试51 启动与停止511 正常启动和停止的操作步骤。

512 紧急停止的操作方式和注意事项。

52 调速控制521 通过操作面板进行调速的方法。

522 外部模拟量信号调速的连接和设置。

53 调试步骤531 初次使用时的调试流程和要点。

V20变频器PID 控制恒压供水操作指南1 •硬件接线西门子基本型变频器SINAMICS V20可应用于恒压供水系统，本文提供具体的接线及简单操作流程。

通过BOP 设置固定的压力目标值，使用4、20讪管道压力反馈仪表构成的PID 控制恒压供水系统的接线如 下图所示：图1-1. V20变频器用于恒压供水典型接线2调试步曝实际运行 频率反馈 4-20mA2. 1工厂复位当调试变频器时，建议执行工厂复位操作：P0010 = 30P0970 = 1（显示50?时按下OK按钮选择输入频率，直接辕至P304进入快速调试。

）2.2快速调试P0335E0］=0：自冷（工厂缺省值）=1：强制冷却=2：自冷与内置风扇=3：强制冷却与内養风扇10. 00 ) 说明：此参数中所设定的值表示在不使用圓弧功能时使电机从停车状态加速 至电机最大频率（P1082 ）所需的 时问。

范国：0. 00…650. 00 （工厂缺省值：10. 00 ）说明：此参数中所设定的值表示在不使用圓弧功能时使电机从电机最大频率（P1082 ）减速至停车状态所需的时问。

P1121C0]秽坡下降时何[s]时变频器屏幕出现三廊报警符号。

报警号A54U时通过端子启动变频器，开始电机数据识别，待报警符号消失后, 电机识别完成。

2.3输入输出端子相关参数设JE 2.3. 1 DI 端子设置障时NO 触点闭合,无故障时NO 触点断开。

2. 3.3 AI 端子设置P0756[0] =2模拟量输入通道1.电流信号P0757[0] =4模拟量输入通道1定标Xl-4mAP0758[0] =0模拟量输入通道1定标Yl=0%P0759[0] =20模拟量输入通道1定标X2=20nu\P0760[0] =100模拟量输入通道1定标Y2=100%P0761[0] =4模拟量输入通逍1死区宽度4mA2. 3.4 A0端子设置山 P0771 [0]=21模拟量输出通道1,设置为实际频率输出P0773 [0]=50模拟量输出遇道L 滤波时问50msP0777[0]=0模拟量输出通道定标Xl=0%P0778[0]=4模拟量输出通道定标Yl-lmAP0779[0] = 100模拟量输出通道定标X2=100%P0780 [0]=20模拟呈输出通道定标Y2=20nLAP0781[0]=4模拟量输出通道死区宽度4mAt2. 3.2 DO 端子设置P0700[0]=2 P0701[0] = l P0703[0]=9P0731[0]=52.2 P0732[0]=52.3 P0718. 1 = 1端子启动DI1作为启动信号 DI3作为故障复位D01设置为运行信号 D02设置为故障信号D02作为故障输出，有故2.4 PID 恒压控制功能调试P2200[0] = l P2240[0]=X P2253 [01=2250P2264 [01=755.0使能PID 控制器依用户需求设置压力设定值的百分比BOP 作为PID 目标给定源 PID 反馈蕊于模拟通道1图2T 压力反馈使用2线制仅表的接线2. 5.3休眠功能Y20变频器具有简单休眠功能：当需求频率低于闽值时电机停转，当第求频率高于阈值时电机启动。

生活自动变频控制柜（配套无负压设备时,将水箱换成稳流罐）使用说明书目录目录 (1)一、概述 (2)二、设备特点、适用范围 (3)1、功能与优点 (3)2、适用范围 (3)三、设备主要技术指标及使用条件 (4)1、主要技术指标 (4)2、设备使用条件 (4)四、设备主要构成及工作原理 (4)五、变频恒压供水设备的安装接线 (5)1、控制柜外型 (5)2、控制柜规格 (7)3、禁止事项 (7)4、控制柜端子接线图 (7)5、控制设备电气安装接线要求 (8)六、设备的调试与使用 (9)1、设备的调试 (9)2、控制柜操作说明 (10)3、使用与维护………………………………………………………………………………………………。

11七、故障原因及对策 (11)一、概述ZHK系列变频恒压供水自动控制设备系运用当今最先进的交流变频调速和微电脑控制技术,将变频调速器与电机水泵组合而成的新一代机电一体化高科技节能供水设备。

一般给水管网中的水压（自来水厂的一次供水压力）已很难满足用户的用水需求,除建筑低层可由市政管网直接供水外，其余高层用户均须“增”压供水.无论是水塔、高位水箱，还是气压罐，都必须由水泵以高出用户实际所需水压的压力进行“提升”，从而造成能源的浪费.水箱式供水的用户管网水压较稳定，具有一定的贮水能力.但水箱（或水塔)的存在，增加了建筑物结构的承重和建筑造价,同时造成了水质的二次污染，且最高层不利水点水压不能满足用户需要.气压式供水其实是把高位水箱移到了地面。

它虽可减少污染，并一定程度上消除“水锤”现象和管网中的噪音,但气压罐的有效容积有限，水泵电机启停十分频繁,管网压力波动较大；气压罐为钢制压力容器，还需使用胶囊隔膜或补气装置，运营费用高，潜在费用较高。

变频调速恒压供水设备以管网水压（或用户用水流量）为设定参数,通过微机控制变频器的输出频率从而自动调节水泵电机的转速，实现管网水压的闭环调节(PID）,使供水系统自动恒稳于设定的压力值：即用水量增加时，频率提高，水泵转速加快，水泵供水量相应增大;用水量减少时,频率降低，水泵转速减慢，水泵供水量亦相应减小。
