变频器模拟量控制练习题

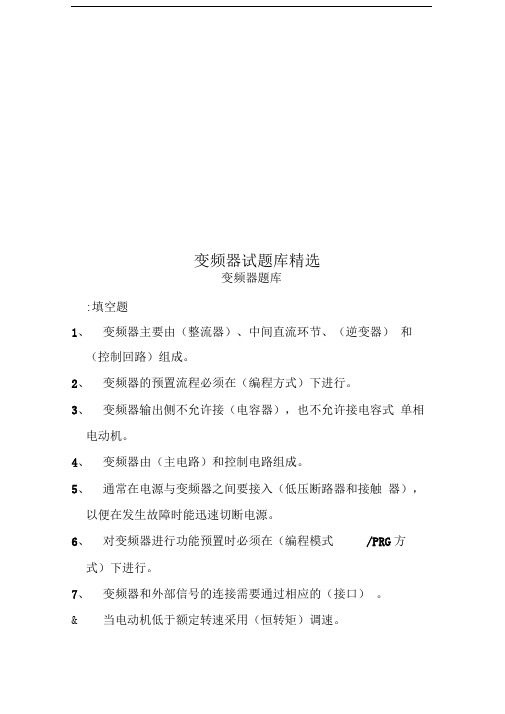

变频器试题库精选变频器题库:填空题1、变频器主要由（整流器）、中间直流环节、（逆变器）和（控制回路）组成。

2、变频器的预置流程必须在（编程方式）下进行。

3、变频器输出侧不允许接（电容器），也不允许接电容式单相电动机。

4、变频器由（主电路）和控制电路组成。

5、通常在电源与变频器之间要接入（低压断路器和接触器），以便在发生故障时能迅速切断电源。

6、对变频器进行功能预置时必须在（编程模式/PRG方式）下进行。

7、变频器和外部信号的连接需要通过相应的（接口）。

& 当电动机低于额定转速采用（恒转矩）调速。

9、变频器的运行操作键“REV ”中文意思是（反转），“ FWD ”中文意思是（正转）。

10、变频器的逆变器是利用功率器件，有规律地控制逆变器中主开关的通断，从而得到（任意）频率的三相交流电输出。

11、变频器的外部信号接口包括（多功能输入和输出接口）、（多功能模拟输入和输出信号接口）、（数字输入和输出接口）、（通信接口）。

12、三相异步电动机变频调速的控制方式有（恒磁通）、（恒电流）和（恒功率）三种。

13、恒压频比控制方式，相当于直流电动机（调压）调速的情况，属于（恒转矩）调速。

14、恒流变频调速控制方式就是要求在电动机变频调速过程中保持定子（电流11）为一恒值。

恒流变频系统的过载能力（较小），只是用于负载（变化不大）的场合。

15、交流电源进线的对称滤波器对于抑制中频段的（高频噪声）干扰很有效。

16、变频器产生的谐波干扰第一是（辐射）干扰，它对周围的电子设备产生干扰。

仃、由于变频器具有电子热保护功能，一般情况下可不接（热继电器）。

18、恒功率控制方式，相当于直流电动机（弱磁）调速的情况，属于近似（恒功率）调速。

佃、变频调速系统中输出电压的调节方式有（脉冲宽度）和（脉冲幅度）调制方式。

20、直流斩波器是接在（直流电源）与（负载）之间，将恒定直流电压变换为（可调直流电压）的装置，也可称为直流-直流变换器。

变频器理论试题库变频器理论试题库一、填空题1.( )器件就是目前通用变频器中广泛使用得主流功率器件。

2.变频器按变换环节可分为( )型与( )频器。

3.变频器按照滤波方式分( )型与( )型变频器。

5.智能功率模块IPM将大功率开关器件与( )电路、( )电路、( )电路等集成在同一个模块内。

7、基频以下调速时,变频装置必须在改变输出( )得同时改变输出( )得幅值。

8、基频以下调速时,为了保持磁通恒定,必须保持U/F=( )。

9.变频器得主电路,通常用()或()表示交流电源得输入端,用()表示输出端。

10、通过()接口可以实现在变频器与变频器之间或变频器与计算机之间进行联网控制。

11.变频器输入侧得额定值主要就是( )与( )12.变频器输出侧得额定值主要就是输出( )、( )、( )、配用电动机容量与超载能力。

13、变频器得频率指标有频率( )、频率( )、频率( )14、变频器运行频率设定方法主要有( )给定( )给定、()给定与通信给定。

15.变频器得外接频率模拟给定分为( )控制、( )控制两种。

16、通用变频器得电气制动方法,常用得有三种( )制动、()制动、( )。

17、变频器得PID功能中,P指 ( ),I指( ) ,D指( )。

18、U/f控制方式得变频器主要用于( )、( )、( )等无动态指标要求得场合。

19、交流偏置使三相单相变频器输出均为 ( )20、低压变频器常用得电力电子器件有 ( )、 ( )、( )、21、变频器主电路由( )电路、中间( )电路、( )三部分组成22、变压器得控制方式主要有( )控制、( )控制、( )控制23 、电压型变频器中间直流环节采用大( )滤波,电流型变频器中间直流环节采用高阻抗( )滤波。

24、直流电抗器得主要作用就是改善变频器得输入电流得( )干扰,防止( )对变频器得影响,保护变频器及抑制直流电流( )。

25、变频器具有( )保护、( )保护、( )保护、欠电压保护与瞬间停电得处理。

变频器试题及答案 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】变频器试题及答案一、填空题1频率控制功能是变频器的基本控制功能。

控制变频器输出频率有以下几种方法：面板控制外接模拟量固定频率通讯控制2变频器具有多种不同的类型：按变换环节可分为交—交型和交—直—交型；按改变变频器输出电压的方法可分为脉冲幅度调制（PAM）型和脉冲宽度调制（PWM）型；按用途可分为专用型变频器和通用型变频器。

3为了适应多台电动机的比例运行控制要求，变频器具有频率增益功能。

4电动机在不同的转速下、不同的工作场合需要的转矩不同，为了适应这个控制要求，变频器具有转矩补偿功能5有些设备需要转速分段运行，而且每段转速的上升、下降时间也不同，为了适应这些控制要求，变频器具有段速控制功能和多种加、减速时间设置功能。

6某电动机在变频运行时需要回避17～23Hz之间的频率，那么应设定回避频率值为__20Hz___，回避频率的范围为__3Hz_7变频器安装要求垂直安装，其正上方和正下方要避免可能阻挡进风、出风的大部件，四周距控制柜顶部、底部、隔板或其他部件的距离不应小于300mm8变频器是通过(电力电子器件)的通断作用将(工频交流电流)变换成(电压频率均可调)的一种电能控制装置。

9．有些设备需要转速分段运行，而且每段转速的上升、下降时间也不同，为了适应这些控制要求，变频器具有段速控制功能和多种加、减速时间设置功能。

10变频器接点控制端子可由以下信号控制其通断：⑴接点开关控制；⑵晶体管开关____；⑶光电耦合器开关控制。

11变频器的组成可分为主电路和控制电路。

12变频器交流电源输入端子为L1、L2、L3，根据应用电压不同，可分为220V单相和380V三相两种规格，当三相时，接入L1、L2、L3的L1、L2、L3端上，当单相时，接入L1、L2、L3的L1、L2、端上。

13．变频调速过程中，为了保持磁通恒定，必须保持U/F=常数14某变频器需要回避的频率为18HZ~22HZ，可设置回避频率值为20HZ，15．变频器输入控制端子分为数字量端子和模拟量端子。

第一题搅拌机控制有一台搅拌机，用三相交流异步电动机拖动，其控制要求如下：（1）工作过程：当按下启动按钮SB1 时，电动机首先正向旋转5分钟，然后停2分钟，然后反向旋转5分钟，停2分钟，然后再正转……如此循环。

（2）停止过程：任何时候，按下停止按钮SB2，电动机停止运行。

（3）电动机速度控制:电动机由变频器驱动控制,变频器速度应用PLC模拟量给定，要求模拟量信号类型为0~20mA电流信号,电动机正向运行频率为38HZ,反向运行频率为26HZ。

电动机运行过程中，PLC用模拟量输入通道读取变频器实际运行频率值。

第二题电动机启动控制有一台三相交流异步电动机带动大惯性机械负载，为避免启动和停止时负载冲击,需采用分段速度递增和递减的方式，其控制要求如下：（1）电动机启动：当按下启动按钮SB1时，电动机首先以10HZ频率启动,每隔3分钟频率提高5HZ,到达最高频率50HZ后不再提高。

（2）停止过程：按下停止按钮SB2，电动机立即减速至45HZ,然后每隔3分钟运行频率减少5HZ,运行频率降低到10HZ及以下时,电动机停止运行。

电动机由变频器驱动控制,变频器速度应用PLC模拟量给定，由变频器模拟量端子10、11引入，要求模拟量信号类型为0~ 10V电压信号。

系统运行过程中PLC实时监控变频器实际运行频率和运行电流值。

某工作台由一台三相交流异步电动机拖动，在工作台运行的左右两端有限位开关，工作台可以手动运行，也能做自动往返的运行。

其控制要求如下：（1）工作过程：工作台手动运行和自动运行可以利用钥匙开关SA0 来选择。

在SA0 选择手动控制方式时，按下前进按钮SB1，工作台向右前进；按下后退按钮SB2时，工作台向左后退。

在SA0 选择自动控制方式时，按下启动按钮SB3，工作台如果不在最左端，则应向左后退先返回最左端，碰到左端限位开关后，自动向右前进；如果工作台已经在最左端，则工作台直接向右前进。

向右碰到右端限位开关后，工作台停止3分钟钟，然后向左后退，直至碰到左端限位开关后，工作台继续向右前进……如此循环往复。

变频技术：变频技术考试题及答案模拟考试卷考试时间：120分钟 考试总分：100分遵守考场纪律，维护知识尊严，杜绝违纪行为，确保考试结果公正。

1、单项选择题变频器按照直流电源的性质分类有：（ ）。

A.平方转矩变频器 B.电流型变频器 C.高性能专用变频器 D.交直交变频器 本题答案： 2、填空题直流电抗器的主要作用是改善变频器的输入（ ），防止电源对变频器的影响，保护变频器及抑制（ ）。

本题答案： 3、填空题在模拟量控制线中，由于模拟量信号的抗干扰能力较差，因为必须采用（ ），在连接时，屏蔽层靠近变频器一侧应接变频器的（ ），另一端应（ ）。

本题答案： 4、单项选择题当距离较远时，压力变送器应取（ ）信号以消除因线路压降而引起的误差。

A ．电容 B ．电流 C ．电压 D ．电阻姓名：________________ 班级：________________ 学号：________________--------------------密----------------------------------封 ----------------------------------------------线----------------------本题答案：5、问答题变频器常用的调压方法有哪些？本题答案：6、单项选择题在通用变频器中，如果出现过流现象，可能是（）。

A.变频器三相输出相间或对地短路B.负载太重，加速时间太短C.电网电压太高D.输入电源缺相本题答案：7、填空题电流型变频器的中间直流环节采用（）作为储能元件，常应用于（）变化较大的场合；电压型变频器的中间直流环节采用（）作为储能元件，常应用于（）变化较大的场合。

本题答案：8、问答题负载测试的主要内容有哪些？本题答案：9、问答题变频器主要应用在哪些方面？本题答案：10、判断题变频器不可使用U/F控制方式。

本题答案：11、问答题过电流跳闸的原因分析本题答案：12、填空题变频器的主电路，通常用R、S、T表示交流电源的输入端，用（）表示输出端。

PLC变频练习题设备描述：1．三位选择开关4个：SA1—SA4。

SA1命名为内部控制/ 外部控制选择开关。

SA2命名为手动控制/ 自动控制选择开关。

SA3命名为运行方式1 /运行方式2选择开关。

SA4命名为正向限位/反向限位（模拟）的极限开关。

2．按钮4个：SB1—SB4。

SB1命名为启动按钮。

SB2命名为停止按钮。

SB3命名为正向点动或加速按钮。

SB4命名为反向点动或减速按钮。

3．指示灯4个：H1—H4。

H1常亮表示内部（变频器）控制、低频闪亮表示手动控制、高频闪亮表示自动控制。

H2常亮表示运行方式1、闪亮表示运行方式2。

H3常亮表示一般故障（延时停车），低频闪亮表示报警故障(不停车)，高频闪亮表示严重故障（立即停车）。

H4电机速度大于1Hz小于20Hz低频闪亮，电机速度等于20Hz—30Hz之间常亮，电机速度大于30Hz小于50Hz高频闪亮。

4．KM01交流接触器，内/ 外控被选择后接触器通过继电器吸合。

A电流表；电流测量。

V电压表；进线交流电压及直流母线电压测量。

N速度表；电机的转速及频率测量。

R电位计；外部速度给定。

JT紧停按钮；所有系统紧急按钮。

D01—D16中间继电器，根据实际需要进行应用。

任务书一．变频器内部控制；由SA1选择内部控制后，H1常亮表示变频器可由控制面板进行启动/ 停止、正向/ 反向、加/ 减速等任意操作。

二．由SA1选择外部控制后，再由SA2选择手动控制/ 自动控制。

选择手动：可由SB3 或SB4进行10Hz的正反向点动，或者由SB1/ SB2进行启/ 停及R电位计进行手动任意调节速度。

当限位开关作用时（SA4模拟动作）该方向停车。

选择自动：选择自动后再由SA3进行方式1或方式2的选择。

1．方式1：按下启动按钮SB1后，可由加减、速按钮SB3 / SB4对电机进行任意加减速运行，每当升降到整数位置时（10Hz、20Hz、30H、40Hz、50Hz）自动保持5秒，然后继续加减速。

变频技术：变频技术考试答案模拟考试练习考试时间：120分钟 考试总分：100分遵守考场纪律，维护知识尊严，杜绝违纪行为，确保考试结果公正。

1、填空题电动机调速性能的衡量指标：调速范围、调速的（ ）、调速的（ ）、调速后工作特性。

本题答案： 2、问答题频率给定信号有哪几种设置方法？什么方法最简便精确？ 本题答案： 3、单项选择题频率给定中，模拟量给定方式包括（ ）和直接电压（或电流）给定。

A ．模拟量B ．通信接口给定C ．电位器给定D ．面板给定 本题答案： 4、问答题交-交变频有什么优点和缺点？ 本题答案： 5、填空题晶闸管的过流保护有快速熔断器保护，（ ）和（ ）。

本题答案： 6、填空题姓名：________________ 班级：________________ 学号：________________--------------------密----------------------------------封 ----------------------------------------------线----------------------当传动比大于1时，传动机构为减速机构，当传动比小于1时传动机构为（）。

本题答案：7、填空题空气压缩机可选用（）控制方式，可采用V/F控制方式。

本题答案：8、单项选择题下述选项中，（）不是高中压变频器调速系统的基本形式。

A．直接高-高型B．高-中型C．高-低-高型D．交-交变频器本题答案：9、填空题变频器是将（）的交流电变为（）的交流点的装置本题答案：10、问答题简述变频器的基本概念。

本题答案：11、名词解释转矩提升本题答案：12、单项选择题下列选项中，（）不是晶闸管过电压产生的主要原因。

A．电网电压波动太大B．关断过电压C．操作过电压D．浪涌电压本题答案：13、问答题按主电路工作方法分本题答案：14、问答题变频器的回避频率功能有什么作用？在什么情况下要选用这些功能？本题答案：15、问答题什么是SPWM波形的规则取样法？与自然取样法相比，规则取样法有什么优缺点？本题答案：16、问答题什么是减速时间？本题答案：17、单项选择题变频器调参时的下降时间是指（）。

变频器原理与应用试题一、填空题1.变频器，按滤波方式不同可分为电压型和电流型两种。

2.变频器的组成可分为主电路和控制电路。

3.变频器是将工频交流电变为电压和频率可调的交流电的电器设备。

4.变频调速时，基本频率以下的调速属于恒转矩调速，基本频率以上的属于恒功率调速。

5.对变频器接线时，输入电源必须接到变频器输入端子 R、S、T 上。

电动机必须接到变频器输出端子 U、V、W 上。

6.通过通讯接口，可以实现在变频器与变频器之间或变频器与计算机之间进行联网控制。

7.变频器的加速时间是指从 0 赫兹上升到基本频率所需要的时间。

减速时间是指从基本频率下降到 0 赫兹所需要的时间。

8.当故障排除后，必须先复位，变频器才可重新运行。

9.变频器调速系统中，禁止使用反接制动。

10.变频器运行控制端子中，FWD代表正转 ,REV代表反转 ,JOG代表点动 ,STOP代表停止。

11.变频器主电路由整流及滤波电路、逆变电路和制动单元组成。

12.变频器供电电源异常表现的形式有缺相、电压波动和瞬间停电。

13.变频器容量选择的基本原则是负载电流不超过变频器的额定电流。

14.当电动机所带的负载小于额定值时，出现欠载现象。

当电动机所带的负载超过额定值时，出现过载现象。

二、选择题1.对电动机从基本频率向上的变频调速属于（ A ）调速。

A 恒功率B 恒转矩C 恒磁通D 恒转差率2.列哪种制动方式不适用于变频调速系统（ C ）A 直流制动B 回馈制动C 反接制动D 能耗制动3.三相异步电动机的转速除了与电源频率、转差率有关，还与（ A ）有关系。

A 磁极对数 PB 电源电压C 磁感应强度D 磁场强度4.目前，在中小型变频器中普遍采用的电力电子器件是（ D ）。

A SCRB GTOC MOSFETD IGBT5.IGBT属于（ B ）控制型元件。

A 电流B 电压C 电阻D 频率6.变频器种类很多，其中按滤波方式可分为电压型和（ A ）型。
