关于模拟量控制变频器的调试讲解

变频器模拟量控制参数设置方法嘿，你知道变频器不？那可是个超厉害的家伙！咱就说说变频器模拟量控制参数设置方法吧。

首先，找到变频器的参数设置界面，这就像找到宝藏的入口一样重要。

然后，仔细观察各个参数选项，就像在挑选自己最爱的糖果。

确定模拟量输入通道，可别搞错了，不然就像在黑暗中迷路一样糟糕。

接着，设置输入信号的范围，这就好比给马儿套上合适的缰绳。

再调整输出频率与模拟量信号的对应关系，哇，这一步可得小心，就像走钢丝一样刺激。

设置过程中一定要注意安全哦！要是不小心弄错了参数，那可不得了，就像点燃了一颗炸弹。

稳定性也至关重要，不然一会儿快一会儿慢，像坐过山车一样，谁受得了？
那变频器模拟量控制都用在啥场景呢？比如说工业生产中，需要精确控制电机转速的时候，这就像一位超级英雄闪亮登场。

它的优势可多啦，能实现平滑调速，就像在丝绸上滑行一样顺畅。

还能提高能源利用率，哇，这不是在帮咱省钱嘛！
我给你讲个实际案例吧。

有个工厂，之前电机转速不好控制，生产效率低下。

用了变频器模拟量控制后，嘿，那效果，简直像换了个新工厂。

电机转速稳稳当当，产品质量也大大提高。

所以说，变频器模拟量控制参数设置方法真的超棒。

只要你认真设置，注意安全和稳定性，就能让你的设备如虎添翼。

相信我，没错的！。

1、当P701-P704任一个设置为25（直流注入制动），才可使用P1230-1233的参数2、在变频器投入运行之前应将参数复P10位为0。

3、有时间试试P725如何使用4、如果设定的斜坡下降/上升时间（P1121/P1120）太短，就有可能导致变频器跳闸5、频繁地长期使用直流注入制动可能引起电动机过热。

6、连续提升（P1310）和其它提升参数（加速度提升P1311 和起动提升P1312）一起使用时，提升值是各个提升值共同的作用。

但是，它们的优先级如下：P1310 > P1311 > P13127、当变频器未输出时，面板显示值在某两个值之间交换显示，这是P6显示方式所决定的，可以改变P6的值，来达到你想要的显示方式。

接线：P725为1时接线端3：模拟输入正接线端4：模拟输入负接线端5：正转输入（高电平）接线端6：反转输入（高电平）接线端9：电源输入负接线：P725为0时接线端3：模拟输入正接线端4：模拟输入负接线端5：正转输入（低电平）接线端6：反转输入（低电平）接线端9：电源输入负继电器输出接点（变频器接线端子号10和11）要想使用此输出功能需对参数P731进行设置变频器的模拟输出（变频器接线端子号12和13）（0 - 20 mA 模拟输出的功能）要想使用此输出功能需对参数P771进行设置采用电位器控制变频器速度时，将P700设置为外控（默认值），P701-P704设置一个正转一个反转，P1000设置为模拟输入（默认值）。

外部接线2、4、9接低电平，1、4接电位器两端，3接中控端。

使用BOP面板控制时，会用到P1040、P1058、P1059、P1060、P1061、P1031、P1032。

变频器模拟量控制原理
变频器模拟量控制原理是指利用变频器对电机的转速、转矩等物理量进行模拟量控制的原理。

变频器是一种能够根据输入信号来调节输出电压和频率的设备，它通过将直流电变换成交流电，并通过调整频率和幅值来控制电机的运行状态。

变频器模拟量控制原理主要包括以下几个步骤：
1. 传感器信号采集：通过传感器采集电机所需控制的物理量，如转速、转矩等。

传感器将这些物理量转换为相应的电信号，并送至变频器。

2. 变频器电路分析：变频器将接收到的模拟信号进行电路分析，将控制信号转化为数字信号进行处理。

3. 数字信号处理：变频器中的数字信号处理器对接收到的数字信号进行处理，根据设定的控制参数和算法，对输出信号进行调整。

4. 输出信号转换：经过数字信号处理后，变频器将输出一个新的模拟信号，这个模拟信号通过变换电路再次转换为交流电，同时调节输出的电压和频率。

5. 电机驱动：通过输出的交流电信号，驱动电机进行工作。

根据所设定的控制参数，电机的转速和转矩会随之调节。

变频器模拟量控制原理的关键在于传感器信号的采集和变频器
的数字信号处理。

通过采集到的模拟信号，经过数字信号处理器的计算和调整，可以实现对电机输出的精确控制。

同时，根据不同的输入信号，变频器可以调整输出参数，以满足不同的工作需求。

总之，变频器模拟量控制原理通过采集、分析、处理和转换等步骤，将输入的模拟信号转化为控制电机输出的模拟信号，从而实现对电机转速、转矩等物理量的精确控制。

变频器v310模拟量电流电压设定
在电机变频器中，V310模拟量电流电压设定是一种重要的技术策略。

通过设定合理的电流电压，使用户可以更好地控制变频器，从而实现更高的工作效率。

本文将介绍V310模拟量电流电压设定的原理和应用方法。

V310模拟量电流电压设定由V310变频器模块，用户控制模块和模拟量电流电压设定组成。

V310变频器模块主要负责实现变频器的控制，包括速度控制，转速控制，电压控制；；用户控制模块主要与外部控制设备连接，实现用户对变频器的控制；模拟量电流电压设定模块主要实现对电流、电压的调整，由用户手动设定和控制变频器各种参数，以实现用户希望的机动性。

V310模拟量电流电压设定的应用可以按照用户的需要，统一设定模拟量输入的最高电流电压值，以实现更加合理的电流控制；此外，用户可以通过设定合理的电压极限值，限制变频器的运行电压，从而达到节能的目的；用户还可以设定不同转速的模拟量输入，以实现用户指定转速的控制；同时，用户可以根据实际需要，设定模拟量输入不同的脉冲宽度，进而实现不同转矩的控制。

总而言之，V310模拟量电流电压设定能够有效实现用户希望的机动性和精细控制的功能，是保证变频器工作的关键技术之一。

通过设定合理的电流电压，使用户可以更好地控制变频器，从而实现更高的工作效率。

建议用户在使用V310变频器之前，应该对该模拟量电流电压设定进行认真的学习和理解，从而熟悉模拟量电流电压设定的各项参数，从而使变频器控制更加准确、运行更加可靠。

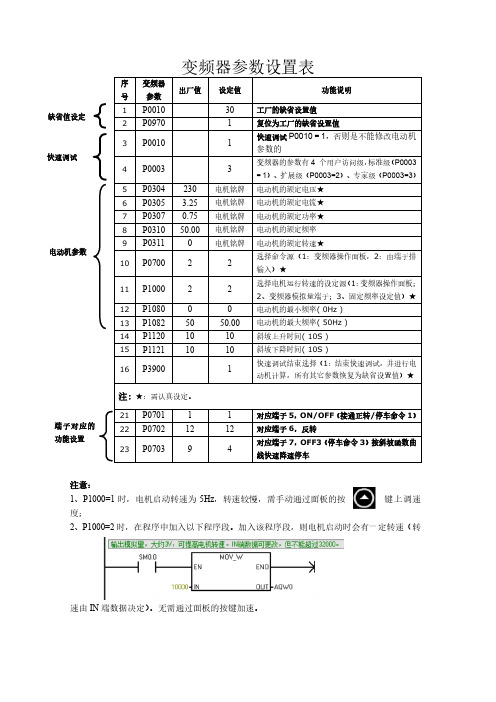

变频器参数设置表序号变频器参数出厂值设定值功能说明1 P0010 30 工厂的缺省设置值2 P0970 1 复位为工厂的缺省设置值3P0010 1 快速调试P0010 = 1，否则是不能修改电动机参数的4 P0003 3变频器的参数有4 个用户访问级，标准级（P0003 = 1）、扩展级（P0003=2）、专家级（P0003=3） 5 P0304 230 电机铭牌 电动机的额定电压★ 6 P0305 3.25 电机铭牌 电动机的额定电流★ 7 P0307 0.75 电机铭牌 电动机的额定功率★ 8 P0310 50.00 电机铭牌 电动机的额定频率 9P0311 0 电机铭牌电动机的额定转速★10 P0700 2 2 选择命令源（1：变频器操作面板，2：由端子排输入）★11 P1000 2 2 选择电机运行转速的设定源（1：变频器操作面板；2、变频器模拟量端子；3、固定频率设定值）★ 12 P1080 0 0 电动机的最小频率( 0Hz ) 13 P1082 50 50.00 电动机的最大频率( 50Hz ) 14 P1120 10 10 斜坡上升时间( 10S ) 15 P1121 10 10 斜坡下降时间( 10S )16P39001快速调试结束选择（1：结束快速调试，并进行电动机计算，所有其它参数恢复为缺省设置值）★注: ★：需认真设定。

21P0701 1 1 对应端子5，ON/OFF （接通正转/停车命令1） 22P0702 12 12 对应端子6，反转23 P070394对应端子7，OFF3（停车命令3）按斜坡函数曲线快速降速停车注意：1、P1000=1时，电机启动转速为5Hz ，转速较慢，需手动通过面板的按键上调速度；2、P1000=2时，在程序中加入以下程序段。

加入该程序段，则电机启动时会有一定转速（转速由IN 端数据决定）。

无需通过面板的按键加速。

缺省值设定快速调试电动机参数端子对应的功能设置。

变频器如何实现模拟量控制变频器是一种用于调节电机速度的电子设备，它能够将电源频率转换为可调节的输出频率，从而改变电机的转速。

实现模拟量控制主要包括输入、处理和输出三个步骤。

首先是输入部分。

常见的模拟量输入方式有电阻、电压和电流等。

其中，电压输入是应用最广泛的一种方式。

变频器接收输入信号后，将其转换为数字信号进行处理。

一般来说，输入信号的范围是0-10V或4-20mA。

输入端口包括一个模拟输入接口和一个模拟转换器，以便将输入信号转换为数字信号。

在处理部分，变频器会将输入信号进行数字化处理，并根据需要进行滤波、放大、增益等操作。

常见的数字处理方法包括采样、量化、编码、调制等。

其中，采样是将连续信号离散化为一系列离散值的过程，用于对模拟信号进行抽样。

量化是将连续信号的幅值嵌入到固定的离散级别中，以便将其编码为离散值。

编码是将量化后的离散值按照一定的规则进行表示，以便后续的数字信号处理。

调制则是将数字信号与载波信号进行混合，以便在信号传输中保持信号的稳定性和可靠性。

最后是输出部分。

变频器通过控制输出端口的信号，将数字信号转换为模拟信号输出。

输出通常以电压或电流的形式表示。

输出信号通常通过低通滤波器进行滤波处理，以去除数字转换过程中产生的高频噪声。

经过滤波后的模拟信号将驱动电机，实现对其速度的控制。

除了上述基本步骤外，还有一些额外的技术和功能可以用于进一步改进模拟量控制的精度和性能。

例如，采用PID控制算法可以对输出信号进行更精确的调整。

同时，变频器还可以配备反馈回路，以提供更准确的速度和位置反馈，进一步提高控制精度。

总结起来，实现模拟量控制的变频器主要包括输入、处理和输出三个步骤。

输入部分将模拟信号转换为数字信号进行处理，处理部分对数字信号进行滤波、放大、增益等操作，输出部分将数字信号转换为模拟信号输出并驱动电机。

此外，还可以采用PID控制算法和反馈回路等技术来改善控制的精度和性能。

md290变频器外部控制模拟量输入参数设置1. 引言变频器是一种用于控制电机转速的设备，常用于工业生产中。

在某些应用中，我们需要通过外部模拟量输入来控制变频器的运行参数。

本文将详细讨论md290变频器外部控制模拟量输入参数的设置方法及注意事项。

2. 模拟量输入参数设置方法在md290变频器中，模拟量输入参数设置包括输入信号类型、输入范围、输入倍率等。

2.1 输入信号类型md290变频器支持多种输入信号类型，包括电压信号和电流信号。

在设置输入信号类型时，需要根据实际情况选择合适的类型。

一般情况下，我们可以通过变频器的参数设置菜单来选择输入信号类型。

2.2 输入范围输入范围是指变频器接受的输入信号的最小和最大值。

在设置输入范围时，需要考虑实际应用中的输入信号范围，并根据需求进行设置。

2.3 输入倍率输入倍率是指输入信号与变频器内部控制信号之间的比例关系。

在设置输入倍率时，需要根据实际情况调整，以便使变频器能够正确地解析输入信号并进行相应的控制。

3. 注意事项在进行md290变频器外部控制模拟量输入参数设置时，需要注意以下几点：3.1 输入信号质量输入信号的质量对于变频器的控制效果有很大影响。

如果输入信号质量较差，可能会导致变频器无法正确解析输入信号，从而影响控制效果。

因此，在设置模拟量输入参数之前，需要确保输入信号的质量良好。

3.2 参数设置的合理性参数设置的合理性对于变频器的控制效果同样至关重要。

在设置模拟量输入参数时，需要根据实际情况进行合理调整，以确保变频器能够正确地解析输入信号并进行相应的控制。

3.3 输入信号与电机特性匹配输入信号与电机特性之间的匹配也是参数设置过程中需要考虑的因素之一。

不同的电机可能有不同的特性，因此在设置模拟量输入参数时，需要根据电机的特性进行相应的调整，以满足实际需求。

3.4 参考手册的使用在进行md290变频器外部控制模拟量输入参数设置时，可以参考相关的用户手册或技术文档。

ABB ACS510系列变频器恒压供水接线图及参数设置一、1拖1 PID配置：1．1、ABB变频器一拖一接线：2．3．注：1）图压力传感器反馈的信号为电流型，设置J1为电流，向右拨码；4．2）11和12短接；5．3）10和13接通是启动信号。

6．2、变频器参数调节：7．参数设定值8．99.02-- 6=PID控制宏9．10.02 --1=DI1控制启停10．11.02 --7=外部2控制11．13.04 ---20%（实际信号为4-20ma或2-10V时）12．16.01-- 0-不需要启动允许信号13．40.10 --19（内部设定给定值压力设定）14．40.11 设定压力值（压力表量程的百分数，比如目标8公斤，量程16公斤，设置成50%）9901，语言选择1中文。

9902应用宏设置为6PID控制宏15．确定控制源是电压还是电流，选择好AI拨码开关16．设置电机参数，电机转向0101（+表示正转）-电机转速9908- 电机频率9907-电机电流9906-电机功率9909-电机电压9905-电机功率因数991517．控制线接在AI1和GND上，外部给定1信号源参数1103设置为1（给定来自AI1），18．恒速选择参数1201设置为0（恒速功能无效）19．给定1最小值1104，给定1最大值110520．给你1低限1301，给定1高限130221．输入信号低于下限时的动作3001设置1（发出故障信号并停车）22．故障极限3021设置5%23．故障停车后自动复位，变频器恢复正常运行3107设置1（允许自动复位）24．故障发生后自动复位时间3103设置为0。

ABB变频器如何用模拟量控制模拟量控制是一种通过电压或电流信号来控制设备的方式，对于ABB 变频器来说，可以通过模拟量输入控制控制变频器的输出频率。

常用的模拟量控制方式包括电压模拟量控制和电流模拟量控制。

电压模拟量控制是指通过改变输入电压信号的大小来控制变频器输出频率的方式。

一般情况下，电压模拟量控制的电压范围为0-10V或者0-5V。

当输入信号为0V时，变频器输出频率为最小频率；当输入信号为10V（或5V）时，变频器输出频率为最大频率。

根据输入信号的不同电压值，变频器可以输出相应的频率。

通过改变输入信号的电压值，可以实现对变频器输出频率的控制。

电流模拟量控制是指通过改变输入电流信号的大小来控制变频器输出频率的方式。

一般情况下，电流模拟量控制的电流范围为4-20mA。

当输入信号为4mA时，变频器输出频率为最小频率；当输入信号为20mA时，变频器输出频率为最大频率。

通过改变输入信号的电流值，可以实现对变频器输出频率的控制。

在使用模拟量控制时，需要首先将控制信号源（如PLC）通过模拟量输入端子连接到ABB变频器。

然后，根据具体的应用需求，设置变频器的模拟量输入参数。

一般来说，需要设置输入信号范围、输入信号类型（电压或电流）、输入信号对应的最小频率和最大频率等参数。

设置完成后，变频器就可以根据输入信号的大小来输出相应的频率。

除了设置模拟量输入参数外，还可以设置模拟量输入与输出的对应关系。

例如，可以通过设置变频器的线性化参数来实现输入信号与输出频率的线性关系。

这样，输入信号的变化将直接对应着输出频率的变化，实现更加精确的控制。

总之，ABB变频器可以通过模拟量输入控制来实现对输出频率的控制。

通过调整输入信号的电压或电流值，可以实现对变频器输出频率的精确控制。

模拟量控制方式简单、稳定，适用于各种场合的控制需求。
