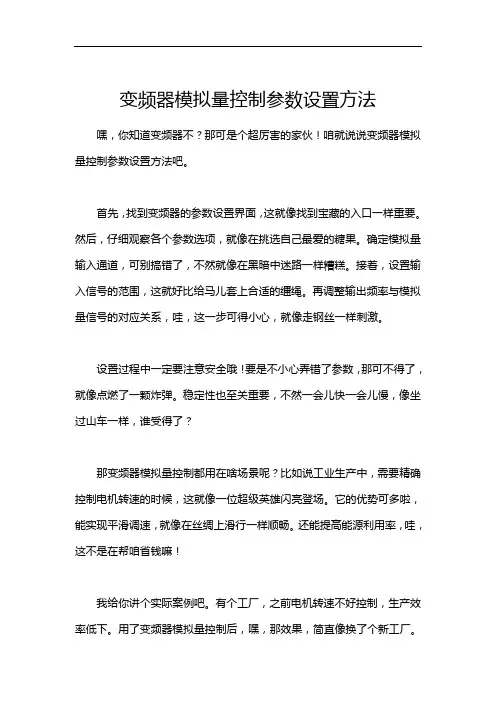

变频器模拟量控制参数设置方法嘿，你知道变频器不？那可是个超厉害的家伙！咱就说说变频器模拟量控制参数设置方法吧。
首先，找到变频器的参数设置界面，这就像找到宝藏的入口一样重要。
然后，仔细观察各个参数选项，就像在挑选自己最爱的糖果。
确定模拟量输入通道，可别搞错了，不然就像在黑暗中迷路一样糟糕。
接着，设置输入信号的范围，这就好比给马儿套上合适的缰绳。
再调整输出频率与模拟量信号的对应关系，哇，这一步可得小心，就像走钢丝一样刺激。
设置过程中一定要注意安全哦！要是不小心弄错了参数，那可不得了，就像点燃了一颗炸弹。
稳定性也至关重要，不然一会儿快一会儿慢，像坐过山车一样，谁受得了？
那变频器模拟量控制都用在啥场景呢？比如说工业生产中，需要精确控制电机转速的时候，这就像一位超级英雄闪亮登场。
它的优势可多啦，能实现平滑调速，就像在丝绸上滑行一样顺畅。
还能提高能源利用率，哇，这不是在帮咱省钱嘛！
我给你讲个实际案例吧。
有个工厂，之前电机转速不好控制，生产效率低下。
用了变频器模拟量控制后，嘿，那效果，简直像换了个新工厂。
电机转速稳稳当当，产品质量也大大提高。
所以说，变频器模拟量控制参数设置方法真的超棒。
只要你认真设置，注意安全和稳定性，就能让你的设备如虎添翼。
相信我，没错的！。

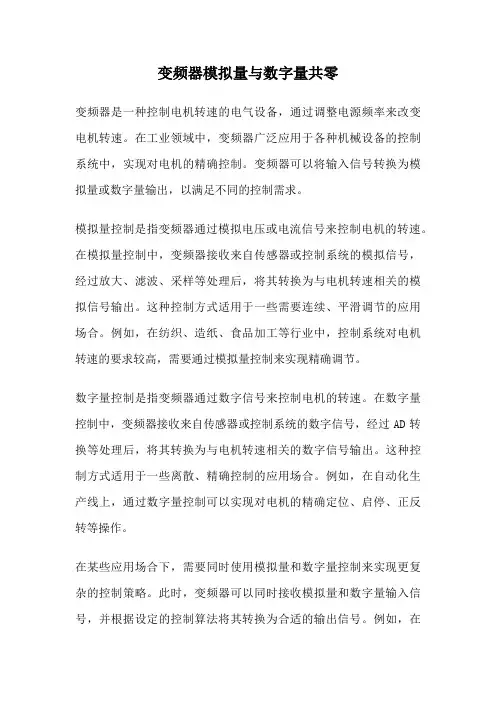

变频器模拟量与数字量共零变频器是一种控制电机转速的电气设备，通过调整电源频率来改变电机转速。
在工业领域中，变频器广泛应用于各种机械设备的控制系统中，实现对电机的精确控制。
变频器可以将输入信号转换为模拟量或数字量输出，以满足不同的控制需求。
模拟量控制是指变频器通过模拟电压或电流信号来控制电机的转速。
在模拟量控制中，变频器接收来自传感器或控制系统的模拟信号，经过放大、滤波、采样等处理后，将其转换为与电机转速相关的模拟信号输出。
这种控制方式适用于一些需要连续、平滑调节的应用场合。
例如，在纺织、造纸、食品加工等行业中，控制系统对电机转速的要求较高，需要通过模拟量控制来实现精确调节。
数字量控制是指变频器通过数字信号来控制电机的转速。
在数字量控制中，变频器接收来自传感器或控制系统的数字信号，经过AD转换等处理后，将其转换为与电机转速相关的数字信号输出。
这种控制方式适用于一些离散、精确控制的应用场合。
例如，在自动化生产线上，通过数字量控制可以实现对电机的精确定位、启停、正反转等操作。
在某些应用场合下，需要同时使用模拟量和数字量控制来实现更复杂的控制策略。
此时，变频器可以同时接收模拟量和数字量输入信号，并根据设定的控制算法将其转换为合适的输出信号。
例如，在一些自动化加工设备中，可能需要根据工件的材料、尺寸等参数来调节电机转速，此时可以通过模拟量输入来实现对工件参数的连续调节，并通过数字量输入来实现对加工工艺的离散控制。
需要注意的是，在变频器模拟量与数字量共零的控制过程中，为了保证控制的准确性和稳定性，需要对输入信号进行适当的处理和校准。
同时，也需要根据具体的应用需求选择合适的变频器型号和控制算法。
变频器在模拟量和数字量控制方面具有广泛的应用。
通过灵活的控制策略和精确的转换技术，变频器可以实现对电机转速的精确控制，满足不同行业和应用场合的需求。
无论是模拟量控制还是数字量控制，变频器都能够提供可靠而高效的解决方案，为工业自动化领域带来更大的便利和效益。
任务3：通过模拟量控制变频电机转速1.任务要求：使用FX2N-2DA模块通过PLC模拟量输出对变频电机转速进行控制。
要求对FX2N-2DA模块的功能及其接线的掌握，PLC程序编写的掌握。
任务如下：当按下触摸屏“启动”按钮时，循环开始:变频电机以D1r/min正转5秒，然后加速到D2r/min并正转10秒，接着停止5秒，再以D3r/min反转6秒，再加速到D4r/min反转10秒,再停止5秒后，变频电机D1r/min正转5秒……如此循环5次，循环结束。
(D1至D3均在触摸屏上设置)。
2.任务分析2.1任务实施思路本任务主要对变频器在模拟量给定频率模式下，使用PLC模拟量输出对变频电机进行转速控制。
使用模拟量模式控制电机，优点在于能准确的把控电机每分钟的转速。
2.2物料选择根据任务要求，在学习过程中需要用到一下设备：2.3相关知识储备熟悉2DA模块的说明书内容，伺服电机速度控制模式。
2.3.1三菱FX2N-2DA特殊功能模块FX2N-2DA型的莫逆输出模块用于将12位的数字值转换成2点莫逆输出（电压输出和电流输出），并将它们输出到PLC中。
FX2N-2DA可连接到FX0N、FX2N、FX2C和FX3U系列的PLC。
（1）根据接线方法，模拟输出可在电压输出或电流输出中进行选择。
此时，假定设置为两通道公共模拟输出。
（2）两个模拟输出通道可接收的输出为0到10VDC，0到5VDC，或者4到20mA。
（电压输出/电流输出的混合使用也可以到。
）（3）分辨率为2.5mV（0-10VDC）和4uA（4-20mA）。
（4）数字到模拟的转换特性可进行调整。
（5）此模块占用8个I/O点，它可被分配为输入或输出。
（6）使用FROM/TO指令与PLC进行数据传输。
上图为FX2N-2DA的外形尺寸和部件图2.3.2FX2N-2DA模块与变频器的接线FX2N-2DA模块的内部布线图如下：下图为变频器与FX2N-2DA模块的接线。
1、当P701-P704任一个设置为25（直流注入制动），才可使用P1230-1233的参数2、在变频器投入运行之前应将参数复P10位为0。
3、有时间试试P725如何使用4、如果设定的斜坡下降/上升时间（P1121/P1120）太短，就有可能导致变频器跳闸5、频繁地长期使用直流注入制动可能引起电动机过热。
6、连续提升（P1310）和其它提升参数（加速度提升P1311 和起动提升P1312）一起使用时，提升值是各个提升值共同的作用。
但是，它们的优先级如下：P1310 > P1311 > P13127、当变频器未输出时，面板显示值在某两个值之间交换显示，这是P6显示方式所决定的，可以改变P6的值，来达到你想要的显示方式。

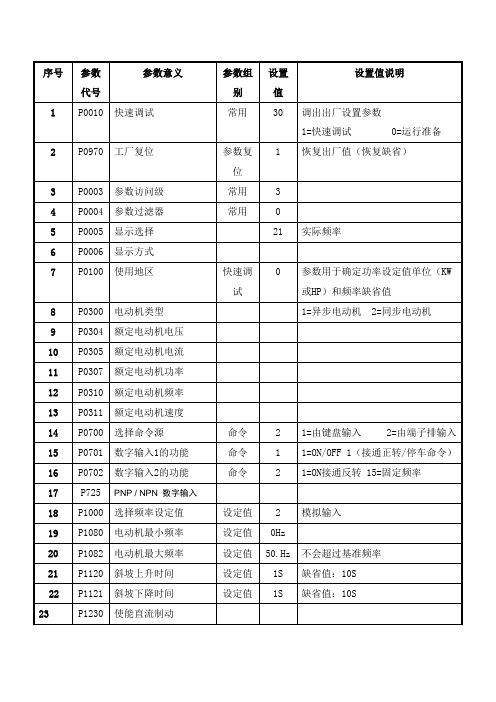

接线：P725为1时接线端3：模拟输入正接线端4：模拟输入负接线端5：正转输入（高电平）接线端6：反转输入（高电平）接线端9：电源输入负接线：P725为0时接线端3：模拟输入正接线端4：模拟输入负接线端5：正转输入（低电平）接线端6：反转输入（低电平）接线端9：电源输入负继电器输出接点（变频器接线端子号10和11）要想使用此输出功能需对参数P731进行设置变频器的模拟输出（变频器接线端子号12和13）（0 - 20 mA 模拟输出的功能）要想使用此输出功能需对参数P771进行设置采用电位器控制变频器速度时，将P700设置为外控（默认值），P701-P704设置一个正转一个反转，P1000设置为模拟输入（默认值）。
外部接线2、4、9接低电平，1、4接电位器两端，3接中控端。
使用BOP面板控制时，会用到P1040、P1058、P1059、P1060、P1061、P1031、P1032。
变频器模拟量控制原理
变频器模拟量控制原理是指利用变频器对电机的转速、转矩等物理量进行模拟量控制的原理。
变频器是一种能够根据输入信号来调节输出电压和频率的设备，它通过将直流电变换成交流电，并通过调整频率和幅值来控制电机的运行状态。
变频器模拟量控制原理主要包括以下几个步骤：
1. 传感器信号采集：通过传感器采集电机所需控制的物理量，如转速、转矩等。
传感器将这些物理量转换为相应的电信号，并送至变频器。
2. 变频器电路分析：变频器将接收到的模拟信号进行电路分析，将控制信号转化为数字信号进行处理。
3. 数字信号处理：变频器中的数字信号处理器对接收到的数字信号进行处理，根据设定的控制参数和算法，对输出信号进行调整。
4. 输出信号转换：经过数字信号处理后，变频器将输出一个新的模拟信号，这个模拟信号通过变换电路再次转换为交流电，同时调节输出的电压和频率。
5. 电机驱动：通过输出的交流电信号，驱动电机进行工作。
根据所设定的控制参数，电机的转速和转矩会随之调节。
变频器模拟量控制原理的关键在于传感器信号的采集和变频器
的数字信号处理。
通过采集到的模拟信号，经过数字信号处理器的计算和调整，可以实现对电机输出的精确控制。
同时，根据不同的输入信号，变频器可以调整输出参数，以满足不同的工作需求。
总之，变频器模拟量控制原理通过采集、分析、处理和转换等步骤，将输入的模拟信号转化为控制电机输出的模拟信号，从而实现对电机转速、转矩等物理量的精确控制。
变频器如何实现模拟量控制变频器是一种用于调节电机速度的电子设备，它能够将电源频率转换为可调节的输出频率，从而改变电机的转速。
实现模拟量控制主要包括输入、处理和输出三个步骤。
首先是输入部分。
常见的模拟量输入方式有电阻、电压和电流等。
其中，电压输入是应用最广泛的一种方式。
变频器接收输入信号后，将其转换为数字信号进行处理。
一般来说，输入信号的范围是0-10V或4-20mA。
输入端口包括一个模拟输入接口和一个模拟转换器，以便将输入信号转换为数字信号。
在处理部分，变频器会将输入信号进行数字化处理，并根据需要进行滤波、放大、增益等操作。
常见的数字处理方法包括采样、量化、编码、调制等。
其中，采样是将连续信号离散化为一系列离散值的过程，用于对模拟信号进行抽样。
量化是将连续信号的幅值嵌入到固定的离散级别中，以便将其编码为离散值。
编码是将量化后的离散值按照一定的规则进行表示，以便后续的数字信号处理。
调制则是将数字信号与载波信号进行混合，以便在信号传输中保持信号的稳定性和可靠性。
最后是输出部分。
变频器通过控制输出端口的信号，将数字信号转换为模拟信号输出。
输出通常以电压或电流的形式表示。
输出信号通常通过低通滤波器进行滤波处理，以去除数字转换过程中产生的高频噪声。
经过滤波后的模拟信号将驱动电机，实现对其速度的控制。
除了上述基本步骤外，还有一些额外的技术和功能可以用于进一步改进模拟量控制的精度和性能。
例如，采用PID控制算法可以对输出信号进行更精确的调整。
同时，变频器还可以配备反馈回路，以提供更准确的速度和位置反馈，进一步提高控制精度。
总结起来，实现模拟量控制的变频器主要包括输入、处理和输出三个步骤。
输入部分将模拟信号转换为数字信号进行处理，处理部分对数字信号进行滤波、放大、增益等操作，输出部分将数字信号转换为模拟信号输出并驱动电机。
此外，还可以采用PID控制算法和反馈回路等技术来改善控制的精度和性能。
ABB ACS510系列变频器恒压供水接线图及参数设置一、1拖1 PID配置：1．1、ABB变频器一拖一接线：2．3．注：1）图压力传感器反馈的信号为电流型，设置J1为电流，向右拨码；4．2）11和12短接；5．3）10和13接通是启动信号。
6．2、变频器参数调节：7．参数设定值8．99.02-- 6=PID控制宏9．10.02 --1=DI1控制启停10．11.02 --7=外部2控制11．13.04 ---20%（实际信号为4-20ma或2-10V时）12．16.01-- 0-不需要启动允许信号13．40.10 --19（内部设定给定值压力设定）14．40.11 设定压力值（压力表量程的百分数，比如目标8公斤，量程16公斤，设置成50%）9901，语言选择1中文。
9902应用宏设置为6PID控制宏15．确定控制源是电压还是电流，选择好AI拨码开关16．设置电机参数，电机转向0101（+表示正转）-电机转速9908- 电机频率9907-电机电流9906-电机功率9909-电机电压9905-电机功率因数991517．控制线接在AI1和GND上，外部给定1信号源参数1103设置为1（给定来自AI1），18．恒速选择参数1201设置为0（恒速功能无效）19．给定1最小值1104，给定1最大值110520．给你1低限1301，给定1高限130221．输入信号低于下限时的动作3001设置1（发出故障信号并停车）22．故障极限3021设置5%23．故障停车后自动复位，变频器恢复正常运行3107设置1（允许自动复位）24．故障发生后自动复位时间3103设置为0。

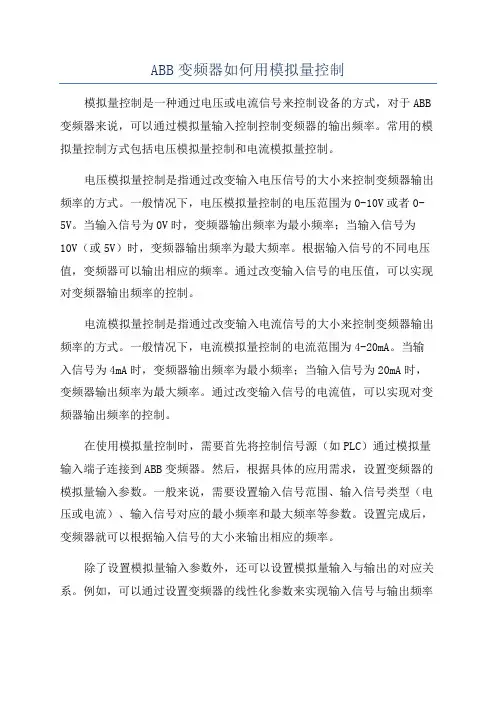

ABB变频器如何用模拟量控制模拟量控制是一种通过电压或电流信号来控制设备的方式，对于ABB 变频器来说，可以通过模拟量输入控制控制变频器的输出频率。
常用的模拟量控制方式包括电压模拟量控制和电流模拟量控制。
电压模拟量控制是指通过改变输入电压信号的大小来控制变频器输出频率的方式。
一般情况下，电压模拟量控制的电压范围为0-10V或者0-5V。
当输入信号为0V时，变频器输出频率为最小频率；当输入信号为10V（或5V）时，变频器输出频率为最大频率。
根据输入信号的不同电压值，变频器可以输出相应的频率。
通过改变输入信号的电压值，可以实现对变频器输出频率的控制。
电流模拟量控制是指通过改变输入电流信号的大小来控制变频器输出频率的方式。
一般情况下，电流模拟量控制的电流范围为4-20mA。
当输入信号为4mA时，变频器输出频率为最小频率；当输入信号为20mA时，变频器输出频率为最大频率。
通过改变输入信号的电流值，可以实现对变频器输出频率的控制。
在使用模拟量控制时，需要首先将控制信号源（如PLC）通过模拟量输入端子连接到ABB变频器。
然后，根据具体的应用需求，设置变频器的模拟量输入参数。
一般来说，需要设置输入信号范围、输入信号类型（电压或电流）、输入信号对应的最小频率和最大频率等参数。
设置完成后，变频器就可以根据输入信号的大小来输出相应的频率。
除了设置模拟量输入参数外，还可以设置模拟量输入与输出的对应关系。
例如，可以通过设置变频器的线性化参数来实现输入信号与输出频率的线性关系。
这样，输入信号的变化将直接对应着输出频率的变化，实现更加精确的控制。
总之，ABB变频器可以通过模拟量输入控制来实现对输出频率的控制。
通过调整输入信号的电压或电流值，可以实现对变频器输出频率的精确控制。
模拟量控制方式简单、稳定，适用于各种场合的控制需求。
0-5v模拟量控制变频调速
在许多应用中，需要通过控制电机的速度来实现各种功能。
其中，一种常见的方法是使用变频器（也称为变频驱动器或变频调速器）来改变电机的频率，从而改变电机的速度。
一般来说，你可以使用0-5V模拟量来控制变频器，从而控制电机速度。
以下是一个基本的步骤来实现0-5V模拟量控制变频调速：
1.硬件连接：首先，你需要将你的0-5V模拟量输入设备（例如，微控制器、PLC或者模拟电位计等）连接到你的变频器的模拟输入端口。
通常，这需要使用适当的电缆和接头，并且要确保连接是正确和安全的。
2.变频器设置：然后，你需要在变频器上进行一些设置。
这通常需要通过变频器的用户界面或者编程接口来完成。
你需要设置变频器接收0-5V模拟量输入，并且设置这个输入信号与电机速度的映射关系。
例如，你可能需要设置0V对应的是电机的最低速度，5V对应的是电机的最高速度。
3.模拟量控制：最后，你就可以通过改变你的模拟量输入设备输出的电压来控制电机的速度了。
例如，如果你使用的是微控制器，你可以编写程序来改变微控制器的模拟输出电压；如果你使用的是模拟电位计，你可以通过旋转电位计的旋钮来改变输出电压。
以上是一个基本的过程，具体实现可能会因为你使用的设备和需求的不同而有所不同。
在进行这些步骤时，一定要确保遵守所有的安全规定，尤其是在处理电气设备时。
变频器如何实现模拟量控制变频器是一种用于改变电动机运行速度的设备，它通过调节输出频率来实现对电动机的控制。
在工业控制中，有时需要通过模拟量信号来控制变频器的输出频率，以实现更精密的控制。
下面将详细介绍变频器如何实现模拟量控制。
1.模拟量输入通道变频器通常具有模拟量输入通道，用于接收来自传感器或控制设备的模拟量信号。
这些信号可以是电压信号或电流信号，且通常具有特定的量程范围。
变频器将根据这些信号的变化来调整输出频率。
2.模拟量输入类型设置为了正确解读模拟量输入信号，变频器需要知道输入信号的类型。
所以，在进行模拟量控制之前，需要设置变频器的模拟量输入类型。
通常可选择的模拟量输入类型有电压、电流、频率、温度等。
根据具体的应用需求，选择与输入信号类型相匹配的输入类型。
3.模拟量输入信号变频器通过模数转换器将模拟量输入信号转换为数字信号，以便于处理和控制。
模数转换器通常具有一定的精度和分辨率，决定了变频器对于输入信号的解析能力。
高精度的模数转换器可以提供更精确的模拟量控制。
4.信号处理和校正变频器接收到模拟量输入信号后，会进行一些信号处理和校正。
这些处理包括采样、滤波、放大和标定，在保证输入信号质量的同时进行适当的调整。
例如，一些输入信号可能需要倍增或衰减，以适应变频器的输入范围。
5.输出频率计算在对模拟量输入信号进行处理和校正之后，变频器将根据这些信号计算输出频率。
通常，变频器具有一个内部的控制算法，用于根据输入信号和设定的参数来计算输出频率。
输出频率将决定电动机的运行速度，从而实现对电动机的控制。
6.反馈控制为了确保输出频率与实际运行速度的一致性，变频器通常采用反馈控制。
它通过连接电动机的编码器或传感器来获取电动机的实际运行速度，并将反馈信号与设定的输出频率进行比较。
如果反馈信号与设定值不一致，变频器将根据差异调整输出频率，以实现精确的控制。
7.输出信号变换最后，变频器将计算得到的输出频率转换为对应的输出信号。
使用变频器模拟量控制方式控制电机运行的操作方法可以归纳为以下几个步骤：1. 硬件准备：确保你有适当的电机、变频器、输入/输出设备以及其他必要的硬件。
变频器应具有模拟输入端口，通常标记为“AI”。
此外，你需要一个能提供模拟输出的设备（如PLC或另一个变频器），其输出能连接到变频器的模拟输入端口。
通常，这个设备会提供0-10V或0-20mA的模拟信号。
2. 连接硬件：将电机的电源线连接到变频器的输出端。
将模拟输入设备的输出线连接到变频器的模拟输入端口。
3. 设定变频器：打开变频器的外壳，找到相应的参数设置按钮或接口。
根据你使用的模拟信号（0-10V或0-20mA），你需要设置变频器的输入电压或电流范围。
对于0-10V的信号，将变频器的AI最小值设置为0V，AI最大值设置为10V。
对于0-20mA的信号，将AI最小值设置为0mA，AI最大值设置为20mA。
4. 调整速度：调整模拟输出设备的输出值以改变电机的速度。
如果你使用的是0-10V的信号，将模拟输出调整到一个适当的电压，这会决定电机的速度。
如果你使用的是0-20mA的信号，调整模拟输出电流到所需的值，电机速度会随之改变。
5. 监控运行：你可以通过变频器或模拟输出设备的显示屏来监控电机的运行状态。
也可以通过电脑或其他上位机软件来实时监控和调整电机的运行。
6. 异常处理：如果遇到任何问题（如电机不转、速度不稳定等），应立即停机检查。
检查所有硬件连接是否正确，检查模拟输出值是否在正确的范围内，检查变频器的设置是否正确。
以上就是使用变频器模拟量控制方式控制电机运行的基本操作方法。
但请注意，不同的设备可能会有不同的操作方式，建议参照设备的用户手册或联系制造商获取更详细的操作指南。
欧姆龙变频器模拟量控制参数设置方法（原创版4篇）《欧姆龙变频器模拟量控制参数设置方法》篇1欧姆龙变频器模拟量控制参数设置方法如下：1. 连接传感器或信号源：将传感器或信号源的输出信号连接到变频器的模拟量输入端口，通常为AI1、AI2 等。
2. 设置模拟量输入信号类型：在变频器设置中选择模拟量输入信号类型，例如电流、电压、温度等。
3. 设置模拟量输入信号范围：根据传感器或信号源的输出范围，设置变频器模拟量输入信号范围，例如0-10V、4-20mA 等。
4. 设置模拟量输入信号滤波器：选择合适的滤波器类型和参数，以减小信号噪声和干扰。
5. 设置模拟量输出信号类型：在变频器设置中选择模拟量输出信号类型，例如电流、电压、温度等。
6. 设置模拟量输出信号范围：根据传感器或信号源的输出范围，设置变频器模拟量输出信号范围，例如0-10V、4-20mA 等。
7. 设置模拟量输出信号滤波器：选择合适的滤波器类型和参数，以减小信号噪声和干扰。
8. 设置变频器控制参数：根据传感器或信号源的输出信号和实际控制要求，设置变频器的控制参数，例如PID 参数、反馈方式、控制模式等。
需要注意的是，不同型号的欧姆龙变频器可能具有不同的模拟量控制参数设置方法，具体的设置方法请参照变频器的操作手册或技术资料。
《欧姆龙变频器模拟量控制参数设置方法》篇2欧姆龙变频器模拟量控制参数设置方法如下：1. 连接传感器或控制器：将传感器或控制器连接到欧姆龙变频器的相应输入端口，通常使用传感器或控制器的模拟量输出信号。
2. 设置模拟量控制参数：在欧姆龙变频器中，可以通过设置模拟量控制参数来控制电机的转速。
具体来说，需要设置模拟量控制信号的范围、分辨率和采样频率等参数。
3. 校准传感器或控制器：在使用传感器或控制器进行模拟量控制时，需要对传感器或控制器进行校准，以确保其输出信号的准确性和稳定性。
4. 设置变频器参数：在欧姆龙变频器中，需要设置一些参数来控制电机的转速和转矩。
md290变频器外部控制模拟量输入参数设置1. 引言变频器是一种用于控制电机转速的设备，常用于工业生产中。
在某些应用中，我们需要通过外部模拟量输入来控制变频器的运行参数。
本文将详细讨论md290变频器外部控制模拟量输入参数的设置方法及注意事项。
2. 模拟量输入参数设置方法在md290变频器中，模拟量输入参数设置包括输入信号类型、输入范围、输入倍率等。
2.1 输入信号类型md290变频器支持多种输入信号类型，包括电压信号和电流信号。
在设置输入信号类型时，需要根据实际情况选择合适的类型。
一般情况下，我们可以通过变频器的参数设置菜单来选择输入信号类型。
2.2 输入范围输入范围是指变频器接受的输入信号的最小和最大值。
在设置输入范围时，需要考虑实际应用中的输入信号范围，并根据需求进行设置。
2.3 输入倍率输入倍率是指输入信号与变频器内部控制信号之间的比例关系。
在设置输入倍率时，需要根据实际情况调整，以便使变频器能够正确地解析输入信号并进行相应的控制。
3. 注意事项在进行md290变频器外部控制模拟量输入参数设置时，需要注意以下几点：3.1 输入信号质量输入信号的质量对于变频器的控制效果有很大影响。
如果输入信号质量较差，可能会导致变频器无法正确解析输入信号，从而影响控制效果。
因此，在设置模拟量输入参数之前，需要确保输入信号的质量良好。
3.2 参数设置的合理性参数设置的合理性对于变频器的控制效果同样至关重要。
在设置模拟量输入参数时，需要根据实际情况进行合理调整，以确保变频器能够正确地解析输入信号并进行相应的控制。
3.3 输入信号与电机特性匹配输入信号与电机特性之间的匹配也是参数设置过程中需要考虑的因素之一。
不同的电机可能有不同的特性，因此在设置模拟量输入参数时，需要根据电机的特性进行相应的调整，以满足实际需求。
3.4 参考手册的使用在进行md290变频器外部控制模拟量输入参数设置时，可以参考相关的用户手册或技术文档。
V20变频器如何使用模拟量输入输出定标1.定义参数：首先，需要定义使用的模拟量输入和输出的参数，包括输入和输出的量程范围、单位等信息。
这样可以确保在进行定标时，变频器能够正确地读取和输出模拟量信号。
2.连接模拟量输入：将模拟量输入信号线连接到变频器的模拟量输入端子。
通常，输入端子有多个，分别对应不同的模拟量输入通道。
可以根据需要选择合适的通道进行连接。
3.设定输入量程：根据实际情况，设定输入信号的量程。
通常，变频器提供一个设置参数，可以通过该参数设置输入信号的上下限。
这样可以确保输入信号的范围在变频器能够接受的范围之内。
4.进行定标：在进行定标前，需要确定准确的输入信号对应的指定输出信号。
可以使用测量仪器，如示波器或多功能仪表，测量输入和输出信号的数值。
根据测量结果，可以对输出信号进行精确设定。
5.设定输出量程：根据实际情况，设定输出信号的量程。
通常，变频器提供一个设置参数，可以通过该参数设置输出信号的上下限。
这样可以确保输出信号的范围在变频器能够输出的范围之内。
6.连接模拟量输出：将模拟量输出信号线连接到变频器的模拟量输出端子。
同样，输出端子也有多个，分别对应不同的模拟量输出通道。
根据需要选择合适的通道进行连接。
7.测试和验证：在完成参数设置和连接后，需要进行测试和验证。
可以将外部信号输入变频器，然后观察输出信号是否符合预期。
可以通过观察输出信号的变化、测量输出信号的数值等方式进行验证。
8.修改和优化：如果发现输出信号不准确或不满足要求，可以对参数进行调整和优化。
可以重新设定输入和输出的量程，或者调整其他相关参数，以获得更准确和稳定的输出信号。
需要注意的是，在进行模拟量输入和输出定标时，应遵循相关的安全操作规程，确保人身安全和设备的正常运行。
