高压柜KYN28技术说明<一>总则：本技术文件的适用范围仅限10KV高压开关柜。
本技术条件是根据10KV高压开关的技术条件及技术图纸而制定，它包括投标设备的技术要求、功能及配置、设备的质量标准、检测标准、测量手段及供货范围等。
我方保证提供符合本技术协议和国家标准的优质产品。
我们提供的产品一定满足技术条件的要求，柜内电气设备满足各自的现行技术标准。
如果我方没有以书面形式对本条件书提出异议，则提供的产品完全满足本技术书要求。
<二> 设备制造遵守的标准：l GB3906《3-35KV交流金属封闭开关设备》l GB11022《高压开关设备通用技术条件》l DL404《户内交流高压开关柜定货技术条件》l GB1984《交流高压断路器》l GB311《交流输变电设备的绝缘配合》l DL593《高压开关设备的公用定货技术条件》l IEC298《1KV以上52KV以下交流金属封闭开关设备和控制设备》l SD/T318《高压开关柜闭锁装置技术条件》l GB1207《电压互感器》l GB1208《电流互感器》l GB191《包装储运标志》<三>设备运行的环境条件：1．安装地点：户内2．海拔高度：1000米3．环境温度：最高温度：+45℃最低温度：-15℃最高日温差：+25℃日平均相对湿度：不大于95%月平均相对湿度：不大于90%4．地震烈度：不超过8级5．污秽等级：周围空气应不受腐蚀性或可燃气体、水蒸气等明显污染。
6．无经常性的剧烈运动场所。
<四>设备技术性能指标1.名称：铠装移开式交流金属封闭开关设备2.型号：KYN28A3. 高压开关柜技术参数额定电压：10KV最高工作电压：12KV额定电流：1250A频率：50HZ绝缘水平：工频耐压：23KV-1min极间,冲击耐压：70KV极间,额定开断电流:31.5KA额定短路关合电流:80KA额定动稳定电流:80KA额定热稳电流:31.5KA热稳定持续时间:4S防护等级:IP4X柜体颜色:Z32计算机灰机械操作寿命:≥1万次额定操作顺序:分→0.3s→合分→180s→合分4.柜内主要主要电器元件技术参数：a.进、出线及联络开关柜：采用ZN63-12/1250-31.5断路器。
KYN28A-12(Z)(GZS1)型铠装移开式金属封闭开关设备安装使用说明书概述KYN28A-12(GZS1)型铠装移开式户内金属封闭开关设备(以下简称开关设备)，系3.6~12kV 三相交流50Hz 单母线及单母线分段系统的成套配电装置。
主要用于发电厂、中小型发电机送电、工矿企业配电以及电力系统的二次变电所的受电、送电及大型高压电动机起动等，实行控制保护、监测之用。
既可配用我厂开发自制的ZN63A(VSl)真空断路器，又可配用 ABB 公司的 VD4 真空断路器，是一种性能优越的配电装置。
型号组成及含义K Y N 28A －12 (Z)/ T □－□铠装式开关设备 组装移开式 户内型 设计系列序号 额定电压 kV使用环境条件■正常使用条件 ★周围空气温度最高温度 日平均温度 最低温度★海拔高度不超过 1000m ★环境湿度日平均相对湿度 月平均相对湿度 ＋40℃ ≤＋35℃－15℃≤95%≤90% 额定短路开断电流 kA 额定电流 A 弹簧操动机构 真空断路器★地震烈度不超过 8 度。
★周围空气应不受腐蚀性或可燃气体、水蒸汽等明显污染。
★无严重污秽及经常性的剧烈振动，严酷条件下严酷度设计满足1类要求。
■特殊工作条件在超过 GB3906 规定的正常的环境条件下使用时，由用户和制造厂协商。
A (mm) 主开关额定电流≤1250A800 主开关额定电流为 1600~3150A 1000 B (mm) 2300 C (mm) 电缆进出线 1500 架空进出线1700 重量(kg)700~1200柜 型 特 征 描 述尺寸 (宽×深×高) mm Ⅰ型柜 电缆进出线、主开关额定电流≤1250A800×1500×2300 Ⅱ型柜 电缆进出线、主开关额定电流为 1600~3150A 1000×1500×2300 Ⅲ型柜 架空进出线、主开关额定电流≤1250A800×1700×2300 Ⅳ型柜架空进出线、主开关额定电流为 1600~3150A1000×1700×2300外形尺寸及重量■外形见图 1图 1 外形■外形尺寸和重量见表 l■柜型分类见表 2表 1外形尺寸和重量表 2 柜型分类技术参数■开关设备技术参数见表 3表 3开关设备技术参数■VD4 真空断路器技术参数见表 4、表 5表 4表 5VD4 真空断路器技术参数 1VD4 真空断路器技术参数 2■弹簧操动机构技术数据见表 6表 6VD4 真空断路器弹簧操动机构技术数据当断路器用于控制 3.6~12kV 电动机时，若起动电流小于 630A ，必须加金属氧化物避 雷器，其具体要求由用户与制造厂联系协商；当断路器用于开断电容器组时，电容器组的 额定电流不应大于断路器额定电流的 80%。
KYN28-12金属铠装移开式开关柜技术协议☆开关柜为中置手车移开式，其突出优点是同规格的断路器或PT、计量手车的互换性应达到100％。
☆开关柜为模块化设计，设计充分考虑了使用者四方面的要求：●运行人员的人身安全●可靠的供电连续性●简便的安装、操作与维护●本批合同所采用的断路器为厦门施耐德公司生产的VS1型系列真空断路器。
☆ KYN28型开关柜应为模块化结构，柜体结构框架采用进口敷铝锌钢板经数控机床多重折弯以高强度螺栓栓接而成，坚固而美观且耐腐蚀。
开关柜的门板及后封板采用宝钢优质冷轧钢板加工经钝化处理后采用静电喷涂和焙烤，侧封板采用进口敷铝锌钢板，表面抗冲击且耐腐蚀。
外壳的防护等级为IP40。
☆开关柜由四个完全独立金属铠装的断路器（或计量、PT）室、继电仪表室、母线室、电缆室组成，相互用优质钢板隔断，安全可靠。
隔室间的防护等级为IP20。
☆开关柜的设计、制造及试验满足：●国际电工委员会标准IEC60298●中国国家标准 GB3906●中国电力行业标准 DL404一、满足的总体要求生产厂应提供的先进产品，具有5年以上成功的使用经验，并提供报价产品详细样本。
1)柜内母线为铜母线（采用高强度、阻燃型热缩套管绝缘）。
2)严格按照设计院原理图及元件选型标价、制作，如有代换须经业主或设计院同意。
3)铭牌：所有铭牌为铜制镀镍4)柜体表面为静电喷涂，颜色:由需方指定5)备品备件：两年备品备件一览表二、满足的主要要求1、额定工作电压：10KV 操作电压：220V DC2、开关柜外形： 800*1500*2300（宽*深*高）3、采用厦门施耐德公司生产的抽出式真空断路器VS1型产品额定电流630A 分断能力31.5KA/25KA4、电流互感器配浙江大互互感器公司生产的LZZBJ9-10产品5、零序电流互感器选用浙江大互互感器公司生产的LXK型6、按钮、指示灯选用本公司配套产品7、继电保护采用浙江南瑞公司生产的NR-600型微机综合继电保护装置,8、进出线方式:按图纸要求9、柜内主要元器件严格按照技术要求及订货图纸选配，无变化。
KYN28操作规程引言概述：KYN28操作规程是指在使用KYN28开关柜时需要遵循的操作规范和步骤。
正确的操作规程能够确保设备的安全运行，提高工作效率和操作人员的安全意识。
本文将从五个大点详细阐述KYN28操作规程，包括设备检查、操作顺序、安全措施、维护保养和故障处理。
正文内容：1. 设备检查1.1 确认开关柜的外观是否完好，无损坏和松动的部件。
1.2 检查开关柜的仪表和指示灯是否正常工作。
1.3 检查开关柜的电缆连接是否牢固，无松动和脱落的情况。
1.4 检查开关柜的电源是否正常，电源电压是否符合要求。
2. 操作顺序2.1 先关闭所有的电气设备，确保安全操作。
2.2 按照正确的操作顺序，打开或关闭开关柜。
2.3 操作开关柜时，应先打开主开关，再打开相应的分支开关。
2.4 操作结束后，按相反的顺序关闭开关柜。
3. 安全措施3.1 在操作开关柜前，必须穿戴好个人防护用具，如绝缘手套、绝缘鞋等。
3.2 在操作过程中，严禁用湿手触摸开关柜，以防触电事故发生。
3.3 禁止在开关柜周围堆放杂物，保持通道畅通。
3.4 操作人员应定期接受安全培训，提高安全意识。
4. 维护保养4.1 定期检查开关柜的电缆连接，如有松动及时紧固。
4.2 清洁开关柜的内部和外部，防止灰尘和杂物对设备的影响。
4.3 定期检查开关柜的仪表和指示灯，如有故障及时更换维修。
4.4 定期对开关柜进行绝缘测试，确保设备的绝缘性能。
5. 故障处理5.1 在发生故障时，应立即关闭开关柜，并断开电源。
5.2 根据故障现象和报警信息，进行故障诊断。
5.3 采取正确的故障处理措施，如更换故障部件、修复电路等。
5.4 故障处理完成后，进行设备测试和检验，确保故障已经排除。
总结：综上所述，KYN28操作规程是确保设备安全运行的重要措施。
通过设备检查、操作顺序、安全措施、维护保养和故障处理的详细阐述，可以有效地提高操作人员的安全意识，确保设备的正常运行。
在使用KYN28开关柜时，操作人员应严格按照规程进行操作，并定期进行设备检查和维护保养，以确保设备的安全性和可靠性。
KYN28操作规程引言概述：KYN28操作规程是指在使用KYN28开关柜时，遵循的操作规范和安全操作要求。
本文将从五个大点来阐述KYN28操作规程，包括开关柜的基本结构和功能、操作步骤、应急措施、维护保养和注意事项。
通过遵循KYN28操作规程，可以确保开关柜的正常运行，提高工作效率和安全性。
正文内容：1. 开关柜的基本结构和功能1.1 开关柜的外观和内部结构：介绍KYN28开关柜的外观特点和内部组成部分，如柜体、断路器、仪表和接线等。
1.2 开关柜的主要功能：详细介绍KYN28开关柜的主要功能，如电能传输、过载保护、短路保护和接地保护等。
2. 操作步骤2.1 开关柜的启动和停止：说明开关柜的启动和停止步骤，包括操作顺序、操作方式和注意事项。
2.2 开关柜的操作模式切换：介绍开关柜的操作模式切换步骤，如手动和自动模式之间的切换。
2.3 开关柜的故障排除：详细阐述开关柜故障排除的步骤和方法，如检查电源、检查接线和检查仪表等。
3. 应急措施3.1 火灾应急措施：说明在发生火灾时应采取的紧急措施，如切断电源、使用灭火器材和报警等。
3.2 电气事故应急措施：介绍在发生电气事故时的应急处理方法，如切断电源、寻找专业人员和保护现场等。
3.3 突发事件应急措施：阐述在突发事件发生时的应急措施，如停止操作、保护自身和及时报告等。
4. 维护保养4.1 定期检查和清洁：说明定期对开关柜进行检查和清洁的重要性，如清除灰尘、检查接线和紧固螺丝等。
4.2 零部件更换和维修：介绍开关柜零部件的更换和维修方法，如断路器和仪表的更换和调试等。
4.3 保养记录和报告：强调保养记录和报告的重要性，如记录维护信息和及时上报异常情况等。
5. 注意事项5.1 安全操作规范：阐述在操作开关柜时应遵循的安全操作规范，如穿戴防护用具、正确使用工具和避免触摸带电部件等。
5.2 防止误操作：指出避免误操作的方法和注意事项，如熟悉开关柜的功能和操作步骤、避免操作错误按钮和遵循操作顺序等。
KYN28-12铠装式金属封闭开关设备安装使用与维护手册Metal-clad enclosed SwitchgearInstruction manualXXXXXXXX有限企业XXXXXXXXXXXXXXXX, LTD., P. R. CHINA一直安全第一Your safety first-always！在开关设备安装使用前请先仔细阅读本阐明书That’s why our instruction manual begins with these recommendations 开关设备只能安装在适合于电气设备工作旳户内场合。
Only install switchgear and/or switchboards in enclosed rooms suitable for electrical equipment.确保由专职电气人员进行安装、操作和维护。
Ensure that installation，operation and maintenance are carried out by specialist electricians only.必须确保现场电气设备旳联接条件和工作规程旳合用和安全性。
Comply in full with the legally recognized standards（DIN VDE/IEC），the connection conditions of the local electrical utility and the applicable safety at work regulations. 有关开关设备旳一切操作，都要遵守阐明书中旳相应要求。
Observe the relevant information in the instruction manual for all actions involving switchgear and switchboards.危险Danger要尤其注意阐明书中标有这个危险标志旳注意事项。
KYN28-12铠装式金属封闭开关设备安装使用与维护手册宝鸡先行电力电气有限责任公司始终安全第一在开关设备安装使用前请先仔细阅读本说明书开关设备只能安装在适合于电气设备工作的户内场所。
确保由专职电气人员进行安装、操作和维护。
必须保证现场电气设备的联接条件和工作规程的适用和安全性。
有关开关设备的一切操作，都要遵守说明书中的相应规定。
危险要特别注意说明书中标有这个危险标志的注意事项。
不要超出开关设备在正常工作条件下的技术参数里规定的负载。
说明书应放在所有与安装、操作和维护有关人员能方便地拿到的地方。
用户的专职人员应对所有影响工作安全的事项负责，并正确管理开关设备。
若对本说明书尚有疑问，我们将很乐意提供进一步的资讯。
1 总则1.1 概述KYN28-12铠装式金属封闭开关设备（以下简称KYN28-12开关柜）适用于三相交流50Hz、7.2~12kV单母线及单母线分段电力系统，具有“五防”功能。
开关柜的可移开部分可配置真空断路器和真空接触器等元器件。
1.2 标准和规范Standards and specificationsKYN28-12开关柜满足IEC298，GB3906，DL404等标准。
开关柜外壳的防护等级为IP4X，当断路器室门打开、手车移开时，防护等级为IP2X。
在系统的安装和运行期间，要遵守所有相关的IEC规范及国家或地方相关的安全导则，还应考虑江苏长江电器股份有限公司提供的有关资料。
1.3工作条件Service conditions1.3.1 正常工作条件Normal service conditionsKYN28-12开关柜正常工作条件如下：室内环境温度：最高温度+40°C日平均值不大于+35°C最低温度-15°C室内环境湿度：日平均相对湿度95%及以下月平均相对湿度90%及以下安装场所的海拔高度1000m及以下地震烈度不超过8度没有火灾、爆炸危险，没有严重污秽及化学腐蚀的场所。

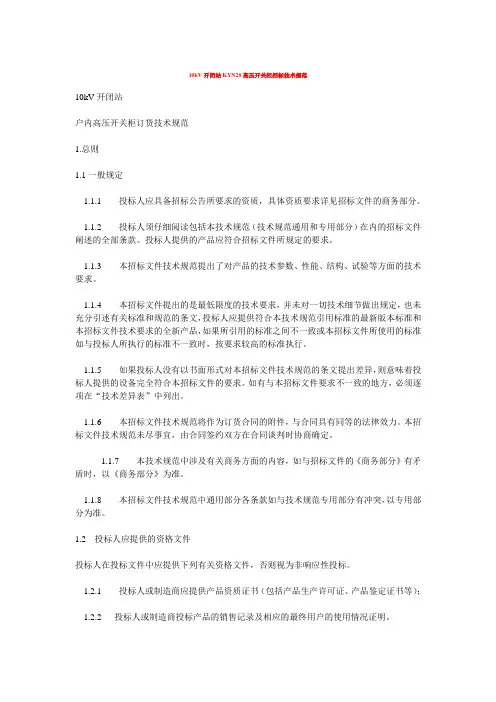

10kV开闭站KYN28高压开关柜招标技术规范10kV开闭站户内高压开关柜订货技术规范1.总则1.1一般规定1.1.1投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。
1.1.2投标人须仔细阅读包括本技术规范（技术规范通用和专用部分）在内的招标文件阐述的全部条款。
投标人提供的产品应符合招标文件所规定的要求。
1.1.3本招标文件技术规范提出了对产品的技术参数、性能、结构、试验等方面的技术要求。
1.1.4本招标文件提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标人应提供符合本技术规范引用标准的最新版本标准和本招标文件技术要求的全新产品，如果所引用的标准之间不一致或本招标文件所使用的标准如与投标人所执行的标准不一致时，按要求较高的标准执行。
1.1.5如果投标人没有以书面形式对本招标文件技术规范的条文提出差异，则意味着投标人提供的设备完全符合本招标文件的要求。
如有与本招标文件要求不一致的地方，必须逐项在“技术差异表”中列出。
1.1.6本招标文件技术规范将作为订货合同的附件，与合同具有同等的法律效力。
本招标文件技术规范未尽事宜，由合同签约双方在合同谈判时协商确定。
1.1.7本技术规范中涉及有关商务方面的内容，如与招标文件的《商务部分》有矛盾时，以《商务部分》为准。
1.1.8本招标文件技术规范中通用部分各条款如与技术规范专用部分有冲突，以专用部分为准。
1.2 投标人应提供的资格文件投标人在投标文件中应提供下列有关资格文件，否则视为非响应性投标。
1.2.1投标人或制造商应提供产品资质证书（包括产品生产许可证、产品鉴定证书等）；1.2.2投标人或制造商投标产品的销售记录及相应的最终用户的使用情况证明。
1.2.3投标人或制造商应提供权威机关颁发的ISO–9000系列的认证书或等同的质量保证体系认证证书。
提供的产品应在电力系统的变电所运行过二年以上,且在近二年未发生严重质量事故。
凯川煤业副井变电所KYN28型10KV高压开关设备技术要求一、型号及数量：开关柜型号KYN28，数量:18台二、适用标准GB156-93 标准电压GB311.1-1997 高压输变电设备的绝缘配合GB1984-89 交流高压断路器GB3906-91 3-35KV交流金属封闭开关设备GB11022-89 高压开关设备通用技术条件DL/T402-1999 交流高压断路器订货技术条件DL/T402-1997 户内交流高压开关柜订货技术条件DL/T593-1996 高压开关设备的共用订货技术条件三、使用条件及环境1.海拔高度：不超过2000m2.环境温度：最高气温：+40℃最高月平均温度：+30℃最高年平均温度：+20℃最低气温：-30℃最大气温差：25K3．月平均最高相对湿度（25℃）：90%日平均最高相对湿度（25℃）：95%4．耐地震能力：地面水平加速度：2.5m/s2地面垂直加速度：12.5m/s2安全系数为1.675.空气没有明显的尘埃、烟、腐蚀性或可燃性气体、水陆联运或盐的污染。
四、技术参数⑴系统特征a.额定电压：10KVb.系统最高电压：12KVc.额定频率:50HZd.系统中性点为非有效接地系数,且系统单向接地时允许连续运行2h.⑵开关柜技术参数a.额定电压:10KVb.额定频率:50HZc.额定电流:630Ad.额定短路开断电流：25KAe.额定短路耐受电流(4S):25KAf.绝缘水平：额定1分钟工频耐受电压（有效值）：对地、相间42k,断口间48KV；额定雷电耐受电压（峰值）对地相间75Kv,断口间85KV。
g.辅助回路额定1分钟工频耐受电压（有效值）2KV。
h.电气间隙(纯空气):≥125mmi.真空断路器稳定性≥20000次j.防护等级不低于IP2Xk.分、合闸线圈及二次控制、保护辅助回路的额定电压：直流220V。
五、开关柜结构1、柜体尺寸：宽800mm,深1200mm,高2300mm2、开关柜分为4个相对独立间隔，即断电室、断路器室、母线室、电缆头接线室。
KYN28技术规范KYN28-12⾦属铠装移开式开关柜技术协议☆开关柜为中置⼿车移开式，其突出优点是同规格的断路器或PT、计量⼿车的互换性应达到100％。
☆开关柜为模块化设计，设计充分考虑了使⽤者四⽅⾯的要求：●运⾏⼈员的⼈⾝安全●可靠的供电连续性●简便的安装、操作与维护●本批合同所采⽤的断路器为厦门施耐德公司⽣产的VS1型系列真空断路器。
☆ KYN28型开关柜应为模块化结构，柜体结构框架采⽤进⼝敷铝锌钢板经数控机床多重折弯以⾼强度螺栓栓接⽽成，坚固⽽美观且耐腐蚀。
开关柜的门板及后封板采⽤宝钢优质冷轧钢板加⼯经钝化处理后采⽤静电喷涂和焙烤，侧封板采⽤进⼝敷铝锌钢板，表⾯抗冲击且耐腐蚀。
外壳的防护等级为IP40。
☆开关柜由四个完全独⽴⾦属铠装的断路器（或计量、PT）室、继电仪表室、母线室、电缆室组成，相互⽤优质钢板隔断，安全可靠。
隔室间的防护等级为IP20。
☆开关柜的设计、制造及试验满⾜：●国际电⼯委员会标准IEC60298●中国国家标准 GB3906●中国电⼒⾏业标准 DL404⼀、满⾜的总体要求⽣产⼚应提供的先进产品，具有5年以上成功的使⽤经验，并提供报价产品详细样本。
1)柜内母线为铜母线（采⽤⾼强度、阻燃型热缩套管绝缘）。
2)严格按照设计院原理图及元件选型标价、制作，如有代换须经业主或设计院同意。
3)铭牌：所有铭牌为铜制镀镍4)柜体表⾯为静电喷涂，颜⾊:由需⽅指定5)备品备件：两年备品备件⼀览表⼆、满⾜的主要要求1、额定⼯作电压：10KV 操作电压：220V DC2、开关柜外形： 800*1500*2300（宽*深*⾼）3、采⽤厦门施耐德公司⽣产的抽出式真空断路器VS1型产品额定电流630A 分断能⼒31.5KA/25KA4、电流互感器配浙江⼤互互感器公司⽣产的LZZBJ9-10产品5、零序电流互感器选⽤浙江⼤互互感器公司⽣产的LXK型6、按钮、指⽰灯选⽤本公司配套产品7、继电保护采⽤浙江南瑞公司⽣产的NR-600型微机综合继电保护装置,8、进出线⽅式:按图纸要求9、柜内主要元器件严格按照技术要求及订货图纸选配，⽆变化。
KYN28-12型铠装移开式 交流金属封闭开关设备襄樊金恒电气有限公司二OO七年四月十二日KYN28-12型铠装移开式交流金属封闭高压开关设备使用说明书一、概述KYN28-12型开关柜是一种防护型固定式金属封闭高压开关设备，广泛地运用于高压电动机的起动、投切运行等场合，可频繁操作，无爆炸、火灾等危险。
KYN28-12型系列开关柜防误程序锁功能齐全，性能可靠。
真空断路器的真空绝缘度高，灭弧性强，使用寿命长，维护方便。
用于接受和分配电能并对电路实行控制，保护及检测。
二、工作条件1、环境温度上限40℃，下限-15℃，高寒地区-25℃；2、相对湿度：日平均值≤95%；月平均值≤90%；3、使用环境：没有火灾、爆炸危险，没有严重污秽、化学腐蚀及剧烈震动等场所；海拔高度3000米以下。
4、安装地点垂直倾斜度不超过5°。
三、结构说明开关柜框架由角钢焊接而成，面板及隔板均为薄钢板。
一次器件和二次器件相互隔离各成系统。
正面有门、操作面板和防误机构，侧面有防护板相隔。
开关柜正面右上方是断路器室门，右下方是电缆室门。
中间隔板将开关柜内部分为上下两部分。
上部分有断路器分开。
真空断路器、隔离开关操作机构等在断路器室内，电流互感器在中间隔板上；零序互感器等安装在电缆室内，断路器操作机构安装在柜体正面左下方。
二次仪表及器件安装在仪表盘上和继电器室内。
上隔离开关关合与上下门的开闭受控于程序锁，当隔离开关关合时，上下门打不开；当上下门打开时，隔离开关合不上。
可装配国产的ZN63A—12系列及进口真空断路器，适用性强，可靠性高。
手车设工作、试验位置，各位置均有定位和显示装置，安全可靠。
高可靠的连锁装置，完全满足“五防”要求。
面门装有观察窗，可观察室内元件工作状态。
四、型号意义K Y N 28 — 1 2 —（Z）真空断路器额定电压（KV）设计序号户内移开式铠装五、维护和检修1、应保持配电间及柜体的干燥，清洁无杂物；2、真空断路器每操作1000次或隔六个月必须检查一次，观察超行程量，出现问题及时调整；3、操作机构等器件活动部位应有干净的润滑油；4、断路器如短路跳闸必须对主触头进行性能检查检测后方可投入使用；5、开关柜运行参数不得超过铭牌指定值；6、正常情况下真空断路器开合时发出蓝色光或白色光，如发出黄色光表明真空稍有泄漏，如发出红色光表时真空泄漏严重禁止使用。
KYN28-12型铠装移开式金属封闭开关柜技术规范书1、KYN28-12型铠装移开式金属封闭开关柜总体说明： 1.1 高压开关设备的型号规格：铠装型额定短时耐受电流 移开式 额定电流 户内 操动机构类别 设计序号 主开关类别额定电压1.2 高压开关设备的主要材料： 1.3 高压开关设备的技术特点：1.3.1 进线柜断路器为W-VCB-12/630-31.5A 型，为上海锐电电气公司技术产品，真空泡为宝光电气有限公司技术生产，具有分断能力强、可靠性高、能频繁操作、无火灾及爆炸危险、无污染等特点。
1.3.2 柜体采用进口覆铝锌2mm 板加工制造，柜构架采用钢板五折边立柱（美国GE 公司P/V 柜结构技术），并由自攻螺钉连接而成，结构刚度好，强度、精度高。
1.3.3 柜体中手车室采用中置式结构，整体美观，专用开关手车具有手车体积小，外形美观，工艺性好，手车推进和拉出省力，并且手车互换性好特点。
1.3.4 中置式开关手车和中置轨道连接简单可靠，并且运输车美观、强度好。
1.3.5 本型开关柜具有防止误操作断路器、防止带负荷推拉可移开部件、防止带电合接地开关、防止接地开关在接地位置送电和防止误入带电间隔（即简称“五防”）的功能。
” 1.4高压开关柜主要元件清单；1.5高压开关柜备品备件及专用工具清单：1.6高压开关柜主要技术参数：2、高压开关柜生产遵循的标准：我方提供的10KV高压开关柜符合以下标准：GB3906 “3～35KV交流金属封闭开关设备”GB311.1 高压输变电设备的绝缘配合GB763 交流高压电器开关柜订货技术条件GB5582 高压电力设备外绝缘污秽等级GB11022 高压开关设备通用技术条件SD/T318 高压开关柜闭锁装置技术条件DL/T539 户内交流高压开关柜和元部件凝露及污秽试验技术条件 GB1207 电压互感器GB1208 电流互感器GB11032 交流无间隙金属氧化锌避雷器GB8087 高压支柱瓷绝缘子GB/T16927.1 高压试验技术GB7354 局部放电测量DL/T404 户内交流高压开关柜订货技术条件DL/T593 高压开关设备的共用订货技术条件DL403 10～35千伏户内高压真空断路器订货技术条件GB2706 《交流高压电器动热稳定试验方法》GB763 《交流高压电器在长期工作时的发热》3、 10KV高压开关柜使用环境条件：3.1 海拔高度： <1000米；3.2 环境温度： -10℃～+40℃最大日温差： 15℃；3.3 污秽等级： II级；3.4 相对湿度：月均≤90% 日均≤95%;3.5 地震烈度及加速度： 8度；水平加速度0.2g,垂直加速度0.1g；3.6 泄漏比距： 20mm/KV（以最高工作电压计算）；3.7 安装场所：户内；3.8 中性点运行环境： 10KV系统中性点不接地。
恒远5、6号镀锌线10kV户内高压开关柜订货技术条件二〇一三年四月一日1 总则1)本技术条件适用于恒远5、6号镀锌线的10kV户内高压开关柜。
2)本技术条件提出的是最低限度的技术要求，并未对一切技术细节等做出规定，因此供方应按本技术条件的要求提供优质设备。
3)如供方未能以书面形式对本协议要求提出异议，则需方可认为供方提供设备满足本协议要求。
如有异议，不管是多么微小，都应在应标书中以“对协议的异议”为题的专门章节中加以描述。
4)制造标准应以现行国家标准及两部共同的有关条款为依据，国标中未明确部分IEC标准。
如生产厂家制造标准高于上述标准应以生产厂家制造标准为准，不应降低标准。
5)本技术条件作为商务合同的附件与合同同时生效，并与定货合同正文具有同等法律效力。
应遵循的主要现行标准GB311.1－1997 《高压输变电设备的绝缘配合》GB/T16927－1997 《高电压试验技术》DL/T620－1997 《交流电气装臵的过电压保护和绝缘配合》GB2706－89 《交流高压电器动、热稳定试验方法》GB11022－89 《高压开关设备通用技术条件》DL/T539－93 《户内交流高压开关柜和元部件凝露及污秽试验技术条件》DL/T404－97 《户内交流高压开关柜订货技术条件》GB191 包装储运标志以上标准均执行最新版本。
适用环境条件1)周围空气温度最高温度： +40 ℃最低温度： -25 ℃日温差： 25 ℃海拔高度：≤1000 m2）环境相对湿度（20 C时）日平均值： 95 %月平均值： 90 %3）地震烈度： 8度耐受地震能力（承受三相正玄波，水平和垂直加速度同时作用，并考虑引出套管连接导线震荡影响）。
水平加速度：0.25g (设备本体和基础的动力放大系数为1.2倍)垂直加速度: 0.125g正玄波持续时间: 5周波安全系数: 动态 1.67 静态 3.52设备规范及数量1）名称：户内铠装中臵移开式交流金属封闭开关设备型号及数量：KYN28A—12（GZS1）10kV户内高压开关柜共22面；一套备用断路器手车其中：进线开关柜2面带PT，出线柜18面，所变柜2面。
由锦州锦开电器集团有限责任公司生产的ZN l 08—12系列真空断路器是额定电压12K v 、三相交流50H z 的户内配电设备。
该断路器开断性能良好．操作可靠性高，适用于投切各种不同性质的负荷厦频繁操作的场合，可供工矿、企业、发电厂及变电站电气设施的保护和控制之用。
1结构特点(1l 该断路器是为K G N 8一I 2小犁化固定式开关柜f 柜宽840m m )配套设计的，其与隔离开关一体独特的组台式结构．省却了连接母线．使回路电阻减小，改善了温升状况。
2)断路器与电流互藤器之间采用软连接，保证了断路器动作的稳定性。
(3)断路器底部设有5个移动滚球，便于把断路器移出拒外，解决了传统固定柜断路器装卸不便的难题。
§*艇定电压I W )额定短时I 频耐受电E ¨Ⅱ目Ⅲ”必断镕#Ⅻ_]，隔离断口)(1r ai nf kV )额定量瞄中击耐受电Ef 极间、极目地旰*断口)cw I额定自流C A )额定短时耐翌电流f I r A )额2峰值耐受电流f kA 】颤定短路开断电流f kA }额定短路*台电流{峰值)[kA 】台闸时间f m s )#目目目(m s }机械寿命1次1断路器自气寿命(欢)(E 2级)274断路罄拄黑开舍容性电流能力的分类C 2短相对湿度日平均《95％}月平均《90％(4)断路器操作机构为弹簧储能机构，结构简单、动作可靠、操作方便，机械寿命选10C O O 次。
2技术参数Z N l 08—12系列真空断路器的主要技术参数见表1。
圈盈塾中置开关柜圈‘1墨。
科目46I 20089电力系统装备G ZS —K Y N 28金属铠装移开式中置开关柜是华鹏集团江苏西门控电器有限公司生产的，适用于12kV 厦以下三相交流50H z 户内成套配电系统，用来接受和分配电能并对电路进行控制、保护厦监；Ⅻ。
C 1)高压部分和低压部分完全隔离，完全金属铠装及全封闭型，能有效地防止事故扩散。
2)壳体封装严密，可防止污秽物及小动物侵八。
KYN28-12型铠装移开式金属封闭开关柜技术规范书1、KYN28-12型铠装移开式金属封闭开关柜总体说明： 1.1 高压开关设备的型号规格：铠装型额定短时耐受电流 移开式 额定电流 户内 操动机构类别 设计序号 主开关类别额定电压1.2 高压开关设备的主要材料： 1.3 高压开关设备的技术特点：1.3.1 进线柜断路器为W-VCB-12/630-31.5A 型，为上海锐电电气公司技术产品，真空泡为宝光电气有限公司技术生产，具有分断能力强、可靠性高、能频繁操作、无火灾及爆炸危险、无污染等特点。
1.3.2 柜体采用进口覆铝锌2mm 板加工制造，柜构架采用钢板五折边立柱（美国GE 公司P/V 柜结构技术），并由自攻螺钉连接而成，结构刚度好，强度、精度高。
1.3.3 柜体中手车室采用中置式结构，整体美观，专用开关手车具有手车体积小，外形美观，工艺性好，手车推进和拉出省力，并且手车互换性好特点。
1.3.4 中置式开关手车和中置轨道连接简单可靠，并且运输车美观、强度好。
1.3.5 本型开关柜具有防止误操作断路器、防止带负荷推拉可移开部件、防止带电合接地开关、防止接地开关在接地位置送电和防止误入带电间隔（即简称“五防”）的功能。
” 1.4高压开关柜主要元件清单；1.5高压开关柜备品备件及专用工具清单：1.6高压开关柜主要技术参数：2、高压开关柜生产遵循的标准：我方提供的10KV高压开关柜符合以下标准：GB3906 “3～35KV交流金属封闭开关设备”GB311.1 高压输变电设备的绝缘配合GB763 交流高压电器开关柜订货技术条件GB5582 高压电力设备外绝缘污秽等级GB11022 高压开关设备通用技术条件SD/T318 高压开关柜闭锁装置技术条件DL/T539 户内交流高压开关柜和元部件凝露及污秽试验技术条件 GB1207 电压互感器GB1208 电流互感器GB11032 交流无间隙金属氧化锌避雷器GB8087 高压支柱瓷绝缘子GB/T16927.1 高压试验技术GB7354 局部放电测量DL/T404 户内交流高压开关柜订货技术条件DL/T593 高压开关设备的共用订货技术条件DL403 10～35千伏户内高压真空断路器订货技术条件GB2706 《交流高压电器动热稳定试验方法》GB763 《交流高压电器在长期工作时的发热》3、 10KV高压开关柜使用环境条件：3.1 海拔高度： <1000米；3.2 环境温度： -10℃～+40℃最大日温差： 15℃；3.3 污秽等级： II级；3.4 相对湿度：月均≤90% 日均≤95%;3.5 地震烈度及加速度： 8度；水平加速度0.2g,垂直加速度0.1g；3.6 泄漏比距： 20mm/KV（以最高工作电压计算）；3.7 安装场所：户内；3.8 中性点运行环境： 10KV系统中性点不接地。
4、 10KV高压开关柜主要技术4.1 系统概况：系统电压： 10KV系统最高电压： 12KV系统额定频率： 50Hz系统中性点接地方式：不接地4.2 安装地点：户内4.3 接线方式：单母线分段双列布置4.4 其他：柜内所有设备为加强绝缘型，其泄漏比距≥2.0cm/KV(有机绝缘)和≥1.8cm/KV(瓷绝缘)4.5 开关柜基本参数：4.5.1 型式：铠装中置移开式金属封闭开关柜4.5.2 额定频率： 50Hz4.5.3 额定电压：（即最高工作电压）12KV4.5.4 额定电流：主变进线： 630A馈线柜： 630A4.5.5 额定热稳定电流：主变进线 25KA馈线柜： 25KA4.5.6 额定热稳定时间4s；4.5.7 额定短路关合电流：馈线柜： 63KA主变进线及母联柜： 63KA4.5.8 额定动稳定电流（峰值）馈线柜： 63KA主变进线： 63KA4.5.9 额定绝缘水平：相对地：一分钟工频耐压42KV，隔离断口48KV；相对地：雷电冲击耐压（峰值）75KV，隔离断口85KV。
4.6 开关柜结构：4.6.1 柜体为进口敷铝锌板经多重折边处理，整个柜体坚固，安装后不会扭曲和摇晃，开关柜运输设可拆卸吊环。
4.6.2 开关柜根据功能用隔板分成断路器室、母线室、继电器仪表室、并有贯穿二次电缆通道。
出线高压电缆头做在开关柜底部下面，柜内做好分别固定A、B、C相的支架。
进线开关柜为封闭式母线桥，从柜顶穿过。
4.6.3 整个柜体外壳的防护等级为IP4X。
4.6.4 开关柜采用结构合理、可靠有效的机械联锁装置，达到“五防”要求。
4.6.5 开关柜设有观察窗。
开关柜后门便于开启对线路侧电缆头验电。
4.6.6 开关柜满足相对地、相间的空气间隙不小于125mm，带电体对绝缘隔板空气间隙不小于30mm。
绝缘材料采用具有耐电弧、阻燃、耐泄漏电流的SMC模板。
4.6.7 开关柜的柜体设计保证断路器开断、关合时不造成控制保护元件的误动。
4.6.8 开关柜内设置温湿度控制器，以便自动控制柜内电加热器，使柜内空气加热去湿，维持柜内的绝缘水平。
4.6.9 开关柜内设置有金属隔板，母线绝缘套管，顶部设单独的压力释放通道。
4.6.10 柜内设有接地线端子。
4.6.11 开关柜的前、后上部有标识开关柜编号和用途的标识牌。
4.6.12 开关柜设有带电显示器和出线接地开关。
4.6.13 断路器装设操作次数的计数器。
4.6.14 真空断路器设有易于监视真空灭弧室触头磨损程度的标记。
4.6.15 同型号的断路器柜尺寸统一，保证设备的互换性。
4.6.16 母排为铜质并且绝缘化。
4.6.17 开关柜上装设保护监控装置.4.6.18 开关柜上装设控制开关，并且有接地、遥控、分、合标志。
4.7 VS1-12型真空断路器：4.7.1 额定电压（即最高工作电压）12KV4.7.2 额定频率：50HZ4.7.3 额定电流馈线柜：630A主变进线：630A4.7.4 额定开断电流及关合电流4.7.5 额定热稳定电流和额定动稳定电流4.7.6 额定热稳定时间：4s4.7.7 合闸时间 70ms4.7.8 全分闸时间 60ms其中固有分闸时间 45ms，燃弧时间 15ms4.7.9 三相触头分合闸不同期时间<2ms4.7.10 自动重合闸操作顺序馈线柜 分-0.3s-分合-180s-分合 进线柜 分-180s-分合-180s-分合 4.7.11 开断能力b. 额定短路开断电流的开断次数 25KA 50次数 40KA 30次数c. 额定电流的开断次数 20000次d. 机械寿命 20000次e.开断小电感电流0.5～10A ，过电压系数小于2.5p.u f. 开断电容电流开断多组电容器并联时的额定电流（单个电容器组）400A ，过电压系数不大于2.5p.u 。
g. 断路器合闸时，触头弹跳时间小于2ms ，无明显过电压； h. 切电感时无截流过电压，截流值不大于5A 。
4.7.12额定绝缘水平4.7.13操作机构直流电动机储能，也可手动储能。
弹簧操动机构附开关动作计数器。
额定直流电压220V 。
一次储能后完成合－分－合操作。
合闸电压范围80%－110%。
当分闸电压降到65%时能可靠分闸；当分闸电压降到30%以下时，不能分闸。
操作机构具有防跳跃性能。
4.8电压互感器（REL-10型）：4.8.1额定电压：10/3/0.1/3/0.1/3KV 4.8.2额定频率： 50Hz 4.8.3额定绝缘水平：1分钟工频耐压 42kV，雷电冲击耐压（峰值） 75kV。
4.8.4准确度及容量100/3 1.0级50KV100/3 0.2级50KV4.9 电流互感器进线装设三相电流互感器，母联柜、出线柜装设二相电流互感器。
4.9.1额定电流变比按图纸4.9.2额定绝缘水平1分钟工频耐压 42kV，雷电冲击耐压（峰值） 75kV。
4.9.3额定频率： 50Hz4.9.4准确度及容量按图纸4.9.5额定热稳定电流按图纸4.9.6额定热稳定时间3S4.9.7额定动稳定电流额定动稳定电流为各电流互感器稳定的2.5倍。
4.10氧化锌避雷器（Y5SCG-15/45）4.10.1系列标称电压 10kV4.10.2避雷器额定电压 17kV4.10.3最大工作电压Uc 14kV4.10.4 8/20μs，5KA残压值 45KV4.10.5 热容量 13.kj/KV Uc。
4.10.6 方波涌流量550A/2ms。
5、技术文件和图纸5.1 商务合同生效半个月内，我方向买方提供下列技术文件3份。
总装图基础图操作机械电气原理图：5.2 订货单位于合同签定后壹个月内，向供货方提供二次原理接线图。
5.3 产品出厂时，供货方将提供每台开关柜合格证书及本工程叁套完整的出厂文件，另附贰本安装使用说明书。
6、开关柜的试验6.1 型式试验高压开关柜生产厂家投标时保证提供权威部门的型式试验报告。
型式试验符合DL404-91《户内交流高压开关柜订货技术条件》的规定。
6.2 出厂试验6、开关柜的试验6.1 型式试验高压开关柜生产厂家投标时保证提供权威部门的型式试验报告。
型式试验符合DL404-91《户内交流高压开关柜订货技术条件》的规定。
6.2 出厂试验每台高压开关柜均在工厂内进行整台组装并进行出厂试验，出厂实验的技术数据随产品一起交付需方。
产品在拆装前对关键的连接部位和部件作好标记。
6.2.1 高压开关柜单元都在制造厂进行出厂试验，并附合格证书。
6.2.2 回路的工频耐压试验（含局部放电试验）。
6.2.3 主回路和控制回路的工频耐压试验。
6.2.4 测量主回路电阻。
6.2.5 机械性能、机械操作及机械防止误操作装置或电气联锁装置功能的试验。
6.2.6 仪表、继电保护元件校验及接线正确性的检定。
6.2.7 在使用中可以互换的具有同样额定值和结构的组件，检验互换性。
