铠装移开式高压开关柜

KYN28-12高压开关柜/PT柜/计量柜安装使用说明书KYN-28-12型户内交流金属铠装移开式高压开关柜※概述KYN28-12型户内交流金属铠装移开式开关设备系列，额定电压为3-12kV三相交流电、工矿企事业单位配电以及电业系统交流50Hz，单母线及单母线分段系统的成套配电装置。

用于发电厂、中小型发电机送二次变电所的受电、配送电及大型高压电动机启动等，实现控制、保护、检测之目的。

本开关柜能满足GB3906、IEC298等标准要求，并且具有防止误操作断路器、防止带负荷拉手车、防止带电关合接地开关、防止接地开关在接地位置时送电和防止误入带电隔离等“五防”功能。

开关柜既可配用ABB公司的VD4真空断路器，又可配用国产的VS1真空断路器，实为一种性能优越的配电装置。

※主要特点■柜体结构采用敷铝锌板经CNC机床使用多重折弯工艺加工之后栓接而成；■所有操作均在柜门关闭状态下进行；■防护等级高，可防止杂物和虫害侵入；■简单有效的“五防”闭锁，防止误操作；■可配用VS1及VD4型真空断路器；■更换断路器简单，手车互换性能好；■柜体可靠墙安装、柜前维护，减少占地面积；■电缆室空间充裕、可连接多根电缆；■断路器室和电缆室可分别加装加热器，防止凝露与腐蚀发生。

※结构说明开关柜由固定的柜体和可抽出部分，手车，两部分组成。

柜体外壳和各功能单元的隔板均敷铝锌钢板栓接而成。

开关柜的外壳防护等级达到IP4X，各隔室的防护等级为IP2X。

开关柜具有架空进出线、电缆进出线及左右联络功能，可以根据用途将各方案的开关柜排列组成能完成设计功能的配电装置。

本开关柜的安装与调试均可正面进行，可以靠墙，以节省占地面积，减少投资。

※开关柜主要技术参数※※：电流互感器的断路容量应单独考虑※※※：额定短时耐受电流为31.5KA及以下，分支母线额定电流为1250A 及以下柜宽800mm；额定短时耐受电流为40KA及以上，分支母线额定电流为1250A，以上柜宽1000mm，柜深由用户选择。

满洲里联众木业有限责任公司2×30MW背压供热发电机组项目10kV金属铠装型移开式高压开关柜技术规范书吉林省卓融电力设计有限公司2015年3月长春满洲里联众木业有限责任公司2×30MW背压供热发电机组项目10kV金属铠装型移开式高压开关柜技术规范书审核：校核：编制：2015年3月目录1总则 (1)2技术要求 (1)3使用环境条件 (2)4主要技术数据及要求 (2)5设备规范 (7)6供货范围 (7)7技术服务 (8)8需方工作 (9)9工作安排 (9)10备品备件及专用工具 (12)11质量保证和试验 (12)12包装、运输和储存 (13)1总则1.1本技术规范书仅适用于满洲里联众木业有限责任公司2×30MW背压供热发电机组项目10kV高压开关柜。

1.2本技术规范书提出的是最低限度的技术要求，并未对一切技术细节等做出规定，因此供方应按本技术规范书的要求提供优质设备。

1.3如果供方没有以书面形式对本规范书的条文提出异议，则意味着供方提供的设备完全符合本规范书的要求。

1.4本设备技术规范书所使用的标准如遇与供方所执行的标准不一致时，按较高标准执行。

1.5本设备技术规范书经供、需双方确认后作为订货合同的技术附件，与合同正文具有同等法律效力。

1.6本设备技术规范书未尽事宜，由供、需双方协商确定。

1.7供方所提供的产品应在相应工程或条件下有1至2台运行并已超过两年，以证明安全可靠2技术要求应遵循的主要现行标准：SD/T318 《高压带电显示装置技术条件》DL404 《户内交流高压开关柜订货技术条件》DL/T539 《户内交流高压开关柜和元部件凝露及污秽试验技术条件》GB2900 《电工名词术语》GB156 《标准电压》GB191 《包装贮运标志》GB11022 《高压开关设备通用技术条件》DL/T615 《交流高压断路器参数选用导则》GB3906 《金属封闭开关设备》GB311 《高压输变电设备的绝缘配合》GB763 《电器在长期工作时的发热》GB2706 《交流高压电器动热稳定试验方法》DL/T 402 《交流高压断路器订货技术条件》GB 1984 《高压交流断路器》DL/T 593 《高压开关设备的共用订货技术条件》GB1408 《固体绝缘材料工频电气强度的试验方法》GB2706 《交流高压电器动、热稳定试验方法》GB3309 《高压开关设备常温下的机械试验》GB7354 《局部放电测量》GB14808 《交流高压接触器》DL/T 486 《交流高压隔离开关订货技术条件》3使用环境条件3.1环境温度：最高气温：+40 ℃（户内）最低气温：-10 ℃（户内）3.2海拔高度：1000 m以下3.3平均最大风速：（离地面10m高，50年一遇的10min平均最大风速）3.4地震烈度：6度（中国12级度标准）耐受地震能力：（承受三相正弦波，水平和垂直加速度同时作用，并考虑引出套管连接导线振荡影响）。

24kV金属铠装移开式开关柜技术规范1规范性引用文件1 2结构及性能要求1 3标准技术参数64使用环境条件表11 5试验1224kV金属铠装移开式开关柜技术规范1 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本适用于本文件。

GB/T11022高压开关设备和控制设备标准的共用技术要求GB1207电磁式电压互感器GB1208电流互感器GB1984高压交流断路器GB1985高压交流隔离开关和接地开关GB39063.6kV〜40.5kV交流金属封闭开关设备和控制设备GB/T5585电工用铜、铝及其合金母线GB6450干式电力变压器GB11032交流无间隙金属氧化物避雷器GB/T12022工业六氟化硫GB15166.2高压交流熔断器第2部分：限流熔断器GB50150电气装置安装工程电气设备交接试验标准GB/T4109交流电压高于1000V的绝缘套管SD318高压开关柜闭锁装置技术条件DL/T402高压交流断路器订货技术条件DL/T4043.6kV〜40.5kV交流金属封闭开关设备和控制设备DL/T486高压交流隔离开关和接地开关DL/T593高压开关设备和控制设备标准的共用技术要求JB/T103053.6kV〜40.5kV高压设备用户内有机材料支柱绝缘子技术条件IEC62271-100高压交流断路器2 结构及性能要求2.1开关柜技术参数开关柜技术参数见技术规范技术参数特性表。

2.2通用要求2.2.1产品设计应能使设备安全地进行下述各项工作：正常运行、检查、维护操作、主回路验电、安装和扩建后的相序校核和操作联锁、连接电缆的接地、电缆试验、连接电缆或其他器件的绝缘试验以及消除危险的静电电荷等。

2.2.2产品的设计应能在允许的基础误差和热胀冷缩的热效应下不致影响设备所保证的性能，并满足与其他设备连接的要求。

2.2.3类型、额定值和结构相同的所有可移开部件和元件在机械和电气上应有互换性。

２ ＲＥＬ－１０ ２
３
计量＋右联
２ ＲＥＬ－１０ ３
３
计量＋左联
２ ＲＥＬ－１０ ２
３
计量＋右联
主接线方案编号
６７
６８
６９
７０
７１
７２
主接线方案
断
ＶＤ４
路 器
ＶＳｌ
主
电流互感器 Ｌ８８ＢＪ９－１２
要
１５０６／２Ｓ（４Ｓ）
电 电压互感器
器
元 高压熔断器ＲＮ２－１０
件 接地开关ＪＮ１５－１２
避雷器ＨＹＷＳ２－１７／５０
防护等级
表１
３．６／７．２／１２ ４２ ７５
５０Ｈｚ ６３０－４０００
１６－５０ ４０－１２５ １６－５０ ４０－１２５ 直流２４， ３０， ４８， ６０， １１０， ２２０， 交流１１０， ２２０ ＩＰ４Ｘ

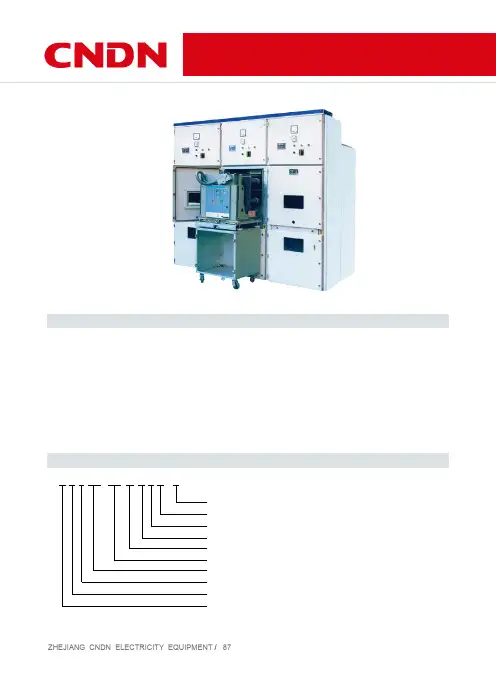

产品结构特点
１． 开关设备结构（见下图１）。 ２．全金属组装，模数化组装式结构。 ３．柜体选用进口的覆铝锌薄钢板，经ＦＭＳ柔性加工系统加工，采用先进的多重折边工艺，用拉铆螺母、高强度螺栓联 接，精度高、抗腐蚀、重量轻、高强度、通用性强。 ４．可配装ＺＮ６３Ａ－１２（ＶＳ１）系列或进口ＶＤ４系列真空断路器，适用性广、可靠性高、免维护。 ５．手车设工作、试验位置，各位置均有定位和显示装置，安全可靠。 ６．同规格车可自由互换，互换性强。 ７．由专用运载车运送手车，操作轻便、灵活。 ８．电缆室可安装多达９根单芯电缆。 ９．可靠的机械、电气联锁装置，安全满足“五防”要求。 １０．高压室均有泄压通道，确保人身安全。 １１．面门装有观察窗，可观察室内元件的工作状态。
88 / ZHEJIANG CNDN ELECTRICITY EQUIPMENT

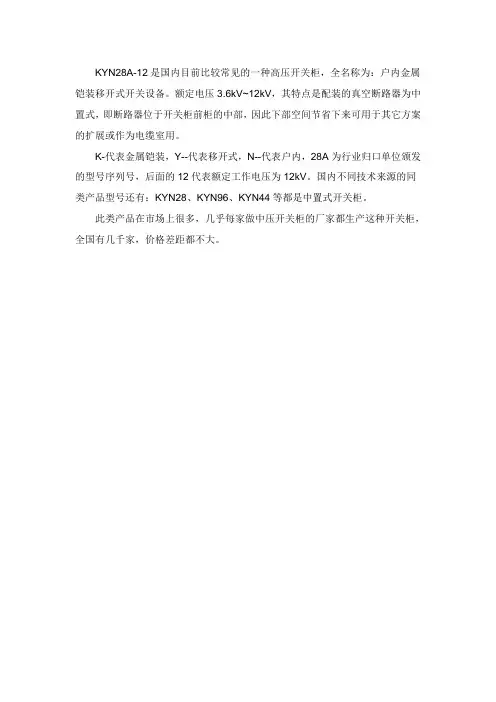

KYN28A-12是国内目前比较常见的一种高压开关柜，全名称为：户内金属铠装移开式开关设备。

额定电压3.6kV~12kV，其特点是配装的真空断路器为中置式，即断路器位于开关柜前柜的中部，因此下部空间节省下来可用于其它方案的扩展或作为电缆室用。

K-代表金属铠装，Y--代表移开式，N--代表户内，28A为行业归口单位颁发的型号序列号，后面的12代表额定工作电压为12kV。

国内不同技术来源的同类产品型号还有：KYN28、KYN96、KYN44等都是中置式开关柜。

此类产品在市场上很多，几乎每家做中压开关柜的厂家都生产这种开关柜，全国有几千家，价格差距都不大。

KYN28A-12 户内交流金属铠装移开式开关设备产品概述：KYN28A-12户内交流金属铠装移开式开关设备(以下简称开关柜)适用于三相交流50Hz、额定工作电压3.6～12kV、额定工作电流630～4000A、额定短时耐受电流20～50kA系统中接受和分配电能之用；并具有对电路进行控制、保护和监测等功能。

开关柜满足GB3906-2006、DL/T404-2007、GB1984-2003、IEC60298 IEC60694（2001）等标准的技术要求; 能够配置VZ1、VD4、VS1等多种型号的真空断路器、具有完善的防止误操作的联锁装置（包括“五防”功能）;元件布置合理，方案齐全，扩展性好，可满足用户的各种需要.开关柜是技术先进、结构合理、使用方便、安全可靠、性能稳定的配电设备，已在石化企业、造纸企业、冶金企业、发电厂、变电站及民用建筑中广泛使用。

型号说明：功能特点：◆安全可靠——完全金属铠装及全封闭结构；采取均衡电场措施，可配置“D”型母线；各功能室用接地的金属板完全隔开，相互独立；所有设备的操作，包括断路器的分合闸、断路器手车的推入或移出及接地开关的分合闸操作等，均能在断路器门关闭状态下进行；具有可靠完善的联锁装置，能有效地防止误操作。

◆实用性强——壳体封闭严密，可防止杂物及小动物进入；手车互换性好，更换断路器非常方便；接地开关装设涡轮变速操作机构，操作异常轻便；◆适应性广——进出线方式可适应电缆或母排上下进出线；一次方案扩展性好；可靠墙安装或背靠背安装，占地面积小；可配置VZ1、VD4、VS1等多种型号的真空断路器和F-C组合电器；额定电流可达4000A，额定短时耐受电流可达50kA；电缆室有充裕的空间，可连接多根电缆。

技术参数：外形尺寸：应与制造厂协商；当断路器用于开断电容器组时，电容器组的额定电流不大于断路器额定电流的80%。

※：额定电流达3150A时需配备风冷装置。

使用条件：◆周围空气温度：上限+40℃，下限-15℃，日内平均温度不超过+35℃◆周围空气无明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸汽或盐雾的污染。

2.2变压器柜的检修与维护 除第2.1条的项目外，还应对熔断器及其接触面和二次
回路进行维护和检修
2.3电压互感器柜的检修和维护 除第2.1条的项目外，还应对熔断器及其接触面和二次
回路进行维护和检修
2.4清扫 开关柜应定期进行清扫，以保持绝缘件、导电件表面
的清洁。清扫应在开关柜一、二次回路不带电情况下进 行
配断路器
国产VS1-10 断 路 器
ABB VD4 断 路 器
10.二次线敷设于尺寸宽裕的线槽内，容易接线。 11.电缆室有充裕的空间，可联接多根电缆。 12.透过面板门，极易观察到电缆室安装情况。 13.快速接地开关用于接地和回路短接。 14.产品符合GB3906，DL404及参照采用国际IEC-298标 准。
2.6维护时的检查
维护时的检查除重复投运前的检查外，还应进行下列 项目的检查：
a.复测断路器的机械参数，如果复测结果不符合断路器 技术条件规定的机械参数，则应按照断路器的使用说明 书对断路器进行适当的调整，以使断路器的机械参数回 复到正常状态。
b.检查紧固件，特别是与传动部分有关和与主回路连接 有关的紧固件，发现松动应重新紧固。
2365 800 1000 1500 1800 800~1200
外形尺寸
第七部分 结构说明
7.1 外壳与隔板 7.2 手车 7.3 开关柜内的隔室 7.4 防止误操作联锁 7.5 压力释放装置 7.6 二次插头与手车的位置联锁 7.7 接地装置
柜体
断路器手车Leabharlann 开关柜结构说明单元小室
开关柜的联锁
第三部分 产品型号的组成及含义
K Y N 28A—12/ □ □—□
高压铠装开关设备 移开式 户内 设计系列序号 环境特征代号

一、概述KYN28A-12(Z)铠装移开式交流金属封闭开关设备（又称GZS1开关设备）是有山西思达孚机电有限公司开发和提供技术转让的先进中压开关设备。

它适用于三相交流50Hz电力系统，用于接受和分配电能并参电路实行控制、保护及监测。

符合标准：GB3906-91《3～35kV交流金属封闭开关设备》GB11022-89《高压开关设备通用技术条件》IEC298(1009)《额定电压1kV以上50kv及以下交流金属闭开关设备和控制设备》DL404-91《户内交流高压开关柜订货技术条件》二、型号及其含义三、使用环境条件1.环境温度：最高温度+40℃，最低温度-10℃。

2.环境湿度：日平均相对湿度≤95％,月平均相对湿度≤90％3.海拔高度：1000m以下4.抗地震度：地震烈度不超过8度5.周围空气应不受腐蚀性可燃气体、水蒸汽等明显污染。

6.无经常性的剧烈震动场所。

严酷条件下严酷度设计满足I类要求。

7.在超过GB3906规定的正常的环境条件下使用时，由用户和我公司协商。

四、主要技术参数五、结构特点开关设备按GB3906-91中的铠装式金属封闭开关设备而设计的。

整体是由柜体和中置式可抽出部件（即手车）两大部分组成。

柜体分四个单独的隔室，外壳防护等级为IP4X，各小室间的断路器室门打开时防护等级为IP2X。

具有架空出线、电缆进出一及共它功能方案，经排列、组合后能成为各种方案形式的配电装置。

本开关设备可以从正面进行安装调试和维护，因此它可以背靠组成双重列和靠墙安装，提高了开关设备的安全性、灵活性，减少了占地面积。

断路器可选用国产VS1、VY4型，或ABB公司VD4型。

5.1外壳与隔板开关柜的外壳和隔板是由覆铝锌钢板经CNC机床加工，并采取多重折边工艺，使整个柜体不仅具有精度高、很强的抗腐蚀与抗氧化作用，而且由于采用多重折边工艺使柜体比其他同类设备柜体整体重量轻、机械强度高。

柜体采用组装式结构，用拉铆螺母的和高强度的螺栓联接而成，这样使加工生产周期短、零部件通用性强、占地面积少，便于组织生产。

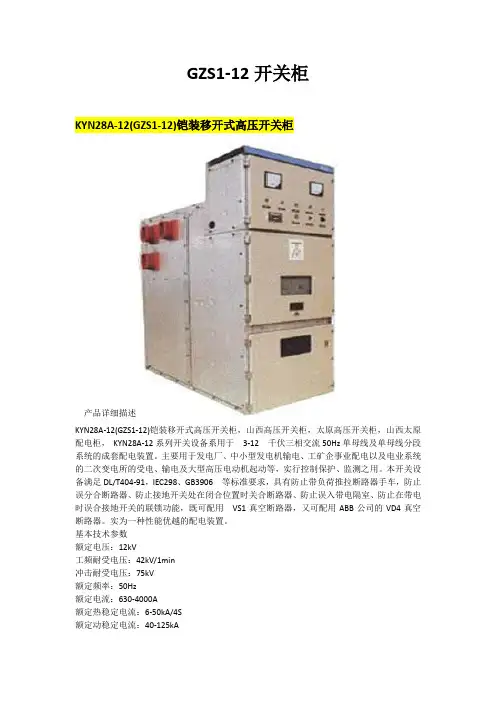

GZS1-12开关柜KYN28A-12(GZS1-12)铠装移开式高压开关柜产品详细描述KYN28A-12(GZS1-12)铠装移开式高压开关柜，山西高压开关柜，太原高压开关柜，山西太原配电柜，KYN28A-12系列开关设备系用于3-12 千伏三相交流50Hz单母线及单母线分段系统的成套配电装置。

主要用于发电厂、中小型发电机输电、工矿企事业配电以及电业系统的二次变电所的受电、输电及大型高压电动机起动等，实行控制保护、监测之用。

本开关设备满足DL/T404-91，IEC298、GB3906 等标准要求，具有防止带负荷推拉断路器手车，防止误分合断路器、防止接地开关处在闭合位置时关合断路器、防止误入带电隔室、防止在带电时误合接地开关的联锁功能，既可配用VS1真空断路器，又可配用ABB公司的VD4真空断路器。

实为一种性能优越的配电装置。

基本技术参数额定电压：12kV工频耐受电压：42kV/1min冲击耐受电压：75kV额定频率：50Hz额定电流：630-4000A额定热稳定电流：6-50kA/4S额定动稳定电流：40-125kA额定短路开断电流：16-50kA额定短路开合电流：40-125kA外形尺寸(宽X深X高)：800、1000x1500、1660x2300mm防护等级：IP4X(外壳)、IP2X(断路器门打开)山西太原同利机电产品有限公司是专业制造各类高低压配电柜、开关柜、动力柜、无功率补偿柜、电源柜、配电盘、配电屏、配电箱、端子箱、双电源控制箱、不锈钢配电柜，不锈钢配电箱，电缆分接箱，箱式变电站、仪表保温箱、仪表保温箱、变送器柜、软起动控制柜、变频控制柜、电量变送器、压力变送器、多功能电力仪表、智能温度仪表、数显智能电测仪表、数显压力表、电伴热等高低压电器产品，根据客户对产品功能的不同需求，从而提供相应的产品及服务。

欢迎垂询！电流互感器型号含义电流互感器型号：第一字母：L—电流互感器Q1My#Vn iL :q.W0q第二字母：A—穿墙式；Z—支柱式；M—母线式；D—单匝贯穿式；V—结构倒置式；J—零序接地检测用；W—抗污秽；R—绕组裸露式第三字母：Z—环氧树脂浇注式；C—瓷绝缘；Q—气体绝缘介质；W—与微机保护专用第四数字：B—带保护级；C—差动保护；D—D 级；Q—加强型；J—加强型第五数字：电压等级产品序号LZZBJ9-10A3G L 电流互感器Z 支柱式Z 浇注式B 带保护级J 加强型9 设计序号10 额定电压低压柜，图中三角形带斜线的符号是什么意思？真空断路器上面和下面双线箭头是什么意思？谢谢最佳答案是并联电容器组的符号其他答案三角形带斜线代表电容器组，电容器为角形接线，双箭头一般指断路器为抽屉式。

使用条件
• 1.海拔高度：不超过2000米； 2.环境温度：上限为+40℃，下限为-15℃； 3.相对湿度：日平均值不大于95%；月平均 值不大于90%； 4.地震烈度：不超过8度； 5.没有火灾爆炸危险，没有剧烈震动及化学 腐蚀等严惩污秽的场所。
Байду номын сангаас
产品特点
• 1.采用热缩绝缘材料及环氧涂覆绝缘工艺，优化电极形 状，柜体结构紧凑，缩小占地面积； 2.开关柜柜体选用优质冷轧钢板经数控钣金加工成形后， 通过高强度螺栓螺母和铆螺母连接而成，构件表面采用 喷塑或镀锌工艺； 3.可配用国产ZN85-40.5(3AV3)真空断路器和法国施耐 德 SF1、SF6型及阿尔斯通FP系列六氟化硫断路器， 以满足不同用户的需求； 4.开关柜各功能小室均采用金属隔板封隔，并设有独立 的压力释放通道； 5.断路器、接地开关等操作均可在开关柜门关闭情况下 进行，即可实现关门操作; 6.开关柜的结构适应性强，主结线方案可以达到198种 以上，能满足不同用户的需要； 7.手车、断路器，接地开关和后柜门之间设有防止误操 作的机械锁装置，“五防”功能齐全，安全可靠。
符合标准
• KYN61-40.5型高压开关柜符合： • GB3906《3~35KV交流金属封闭开关设备》 • GB/TII022高压开关设备和控制设备标的共用技 术要》 • DL/404交流高压开关柜订货技术条件》 • IEC60298《额定电压1kV以上52kV及以下交流金 属封闭开关设备和控制设备》等标准。
KYN61-40.5型高压开关柜
产品概述
• KYN61-40.5型铠装移开式交流金属封闭开关设 备(以下简称KYN61-40.5型高压开关柜)其主要 特点是柜内配用ZN85-40.5型新型全绝缘真空断 路器及弹簧操动机构，柜体采用镀锌钢板组装而 成，提高了手车与柜体的配合精度，手车推进拉 出十分轻便，互换性强。 • KYN61-40.5型高压开关柜用于35kV三相交流 50Hz JN电力系统中，作为发电厂、变电气及工 矿企业的配电室接受与分配电能之用，具有控制、 保护和监测功能。

XX电网公司XX供电局XX市35kVXX变电站新建工程10kV高压开关柜技术协议XX设计院XX公司2011年月10kV 高压开关柜（35kV及以下变电站技术协议通用部分）本协议对应的专用技术目录表一：10kV金属铠装移开式高压开关柜设备目录备注：1、柜内电流互感器测量及计度需配抽头，保护级不配抽头。

2、柜内主母线额定电流选择1000A。

3、乙方应按三种不同种类的固封式真空断路器、互感器分别报价。

4、开关柜内每项设备应分别单独报价，其中开关柜内电流互感器按准确级次5P30 、5P30 、0.5S/0.2、0.5SS/0.2S分别单独报价。

- -510kV高压开关柜采购标准1 总则1.1本技术协议书主要用于XX电网公司城农网建设改造工程10kV铠装固定式/移开式金属封闭高压开关柜（以下简称“设备”）的协议签订，包括开关柜、柜内所有设备及封闭母线桥等。

本技术协议书主要提出通用的技术要求，具体的交货期及交货目的地以商务合同为准。

1.2 乙方应按开关柜不同设备配置及相关技术要求等进行报价，乙方的报价应为不同柜型的单价，对柜内的主要设备（断路器、电流互感器、隔离开关、避雷器、电压互感器等）也分别报价，封闭母线也应按单价报列，并应对报价的适用范围进行说明。

乙方中标后，甲方有权根据具体工程的需要对局部技术要求提出更改，若不涉及主要技术参数的修改，乙方不应对中标单价提出更改。

具体工程的技术要求以相应工程的技术协议为准。

1.3本技术协议书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，乙方应提供符合本协议书和国家标准的优质产品。

1.4技术协议文件中应对投标产品的技术性能详细描述，提供不低于所供产品技术要求的全部型式试验报告，并提供对应技术协议书的技术偏差表，偏差表中未提及的条款，则视同完全同意本技术协议书的要求。

1.5乙方(包括分包厂)应已设计、制造和提供过同类设备，且技术参数应与本工程相类似，或较规定的条件更严格，至少有3组2年以上的商业运行经验。

KYN28-12高压开关柜/PT柜/计量柜安装使用说明书有限责任公司KYN-28-12型户内交流金属铠装移开式高压开关柜※概述KYN28-12型户内交流金属铠装移开式开关设备系列，额定电压为3-12kV三相交流电、工矿企事业单位配电以及电业系统交流50Hz，单母线及单母线分段系统的成套配电装置。

用于发电厂、中小型发电机送二次变电所的受电、配送电及大型高压电动机启动等，实现控制、保护、检测之目的。

本开关柜能满足GB3906、IEC298等标准要求，并且具有防止误操作断路器、防止带负荷拉手车、防止带电关合接地开关、防止接地开关在接地位置时送电和防止误入带电隔离等“五防”功能。

开关柜既可配用ABB公司的VD4真空断路器，又可配用国产的VS1真空断路器，实为一种性能优越的配电装置。

※主要特点■柜体结构采用敷铝锌板经CNC机床使用多重折弯工艺加工之后栓接而成；■所有操作均在柜门关闭状态下进行；■防护等级高，可防止杂物和虫害侵入；■简单有效的“五防”闭锁，防止误操作；■可配用VS1及VD4型真空断路器；■更换断路器简单，手车互换性能好；■柜体可靠墙安装、柜前维护，减少占地面积；■电缆室空间充裕、可连接多根电缆；■断路器室和电缆室可分别加装加热器，防止凝露与腐蚀发生。

KNY28-12型户内交流金属铠装移开式高压开关柜※结构说明开关柜由固定的柜体和可抽出部分，手车，两部分组成。

柜体外壳和各功能单元的隔板均敷铝锌钢板栓接而成。

开关柜的外壳防护等级达到IP4X，各隔室的防护等级为IP2X。

开关柜具有架空进出线、电缆进出线及左右联络功能，可以根据用途将各方案的开关柜排列组成能完成设计功能的配电装置。

本开关柜的安装与调试均可正面进行，可以靠墙，以节省占地面积，减少投资。

※开关柜主要技术参数表1 开关柜主要技术参数※※：电流互感器的断路容量应单独考虑※※※：额定短时耐受电流为及以下，分支母线额定电流为1250A及以下柜宽800mm；额定短时耐受电流为40KA及以上，分支母线额定电流为1250A，以上柜宽1000mm，柜深由用户选择。

2021 高压开关柜结构原理说明[键入作者姓名]2021/2/23高压开关柜（KYN28A-12）结构原理说明在电力系统中，10kV 高压开关柜的应用极其广泛。

其中KYN28A-12 金属铠装移开式开关设备更是被大量用于电力系统中。

由于介绍高压开关柜的篇幅较长，本文主要从结构方面详细介绍KYN28A-12 开关柜，希望能给大家对KYN28A-12 开关柜的设计及技术交流带来一定帮助。

一、基本结构配置一＞开关柜基本组成：固定的柜体和可移开的真空断路器手车。

柜体分为四个小室：母线室、断路器室、电缆室和低压室。

开关柜的基本柜型：进线柜和馈线柜。

其他派生的柜型：母线分段柜、计量柜、PT 柜、所用变柜等。

此外，尚有配置固定式负荷开关、真空接触器手车、隔离手车等方案。

开关柜可靠墙或面对面安装，可充分满足现场的具体要求。

在母线分段系统中，必须有两台专用的开关柜，即带有断路器手车的母线联接柜和隔离柜(也可是PT 柜或计量柜)。

详细配置如下图示说明—KYN28-12 进/出线柜基本结构剖面图（一）隔室：A 母线室B 断路器室C 电缆室D 低压室（二）主要零部件：1 母线2 绝缘子3 静触头4 触头盒5 电流互感器6 接地开关7 电缆终端8 避雷器9 零序电流互感器10 断路器手车10.1 滑动把手10.2 锁键（联到滑动把手）11 控制和保护单元12 穿墙套管（三）主要附件：13 丝杠机构操作孔14 电缆夹15.1 电缆密封圈15.2 连接板16 接地排17 二次插头17.1 联锁杆18 压力释放板19 起吊吊环20 运输小车20.1 锁杆20.2 调节轮20.3 导向杆二＞柜体外形尺寸:( 标准架空进出线方案; 电缆进出线方案)①电缆进出线及联络柜标准方案: 宽800(1000)×深1500×高2300②架空进出线标准方案: 宽800(1000)×深1660×高2300二、外壳和隔板开关柜的外壳和隔板由优质钢板(包括2mm 厚的敷铝锌板和2mm 厚的镀锌板，门板选用2mm 厚的冷轧钢板表面喷漆)制成，具有很强的抗氧化、耐腐蚀功能，且刚度和机械强度比普通低碳钢板高。

KYN28-12型铠装移开式 交流金属封闭开关设备襄樊金恒电气有限公司二OO七年四月十二日KYN28-12型铠装移开式交流金属封闭高压开关设备使用说明书一、概述KYN28-12型开关柜是一种防护型固定式金属封闭高压开关设备，广泛地运用于高压电动机的起动、投切运行等场合，可频繁操作，无爆炸、火灾等危险。

KYN28-12型系列开关柜防误程序锁功能齐全，性能可靠。

真空断路器的真空绝缘度高，灭弧性强，使用寿命长，维护方便。

用于接受和分配电能并对电路实行控制，保护及检测。

二、工作条件1、环境温度上限40℃，下限-15℃，高寒地区-25℃；2、相对湿度：日平均值≤95%；月平均值≤90%；3、使用环境：没有火灾、爆炸危险，没有严重污秽、化学腐蚀及剧烈震动等场所；海拔高度3000米以下。

4、安装地点垂直倾斜度不超过5°。

三、结构说明开关柜框架由角钢焊接而成，面板及隔板均为薄钢板。

一次器件和二次器件相互隔离各成系统。

正面有门、操作面板和防误机构，侧面有防护板相隔。

开关柜正面右上方是断路器室门，右下方是电缆室门。

中间隔板将开关柜内部分为上下两部分。

上部分有断路器分开。

真空断路器、隔离开关操作机构等在断路器室内，电流互感器在中间隔板上；零序互感器等安装在电缆室内，断路器操作机构安装在柜体正面左下方。

二次仪表及器件安装在仪表盘上和继电器室内。

上隔离开关关合与上下门的开闭受控于程序锁，当隔离开关关合时，上下门打不开；当上下门打开时，隔离开关合不上。

可装配国产的ZN63A—12系列及进口真空断路器，适用性强，可靠性高。

手车设工作、试验位置，各位置均有定位和显示装置，安全可靠。

高可靠的连锁装置，完全满足“五防”要求。

面门装有观察窗，可观察室内元件工作状态。

四、型号意义K Y N 28 — 1 2 —（Z）真空断路器额定电压（KV）设计序号户内移开式铠装五、维护和检修1、应保持配电间及柜体的干燥，清洁无杂物；2、真空断路器每操作1000次或隔六个月必须检查一次，观察超行程量，出现问题及时调整；3、操作机构等器件活动部位应有干净的润滑油；4、断路器如短路跳闸必须对主触头进行性能检查检测后方可投入使用；5、开关柜运行参数不得超过铭牌指定值；6、正常情况下真空断路器开合时发出蓝色光或白色光，如发出黄色光表明真空稍有泄漏，如发出红色光表时真空泄漏严重禁止使用。

金属铠装移开式开关柜产品知识KYN28A-12型户内金属铠装抽出式开关设备（以下简称开关设备），系3.6-23kV三相交流50Hz单母线及单母分段系统的成套配电装置，主要用于发电厂、中小型发电机送电，工矿企事业配电以及电业系统的二次变电所的受电，送电及大型高压电动机起动等，实行控制保护、监测之用，本开关设备满足IEC298、GB3906等标准要求，除可配用与之配套的国产VS1型真空断路器外，还可配用ABB公司的VD4或盈照VEJ真空断路器，是一种性能优越，运行安全可靠的配电装置。

使用环境1.环境温度，上限+40℃，下限-10℃（允许-30℃时储运）；2.海波高度：不大于1000m;3.空气相对湿度：日平均值不大于95%，月平均值不大于90%；饱和蒸汽压：日平均值不大于2.2*10Mpa，月平均值不大于1.8*10Mpa；在高湿度期内温度急降时，可能凝露；4.地震烈度不超过8度；5.没有火灾，爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。

当使用环境条件与上述不同时，由用户与制造厂协商。

结构特点柜体为铠装式结构，采用中置式布置，分为断路器手车室，主母线室、电缆室和继电器仪表室，为使柜体具有承受内部故障电弧的能力，除继电器室外，各功能隔室均设有排气通道和泄压窗。

开关设备的外壳选用进口敷铝锌薄钢板经数控机床加工，并采用双重折边工艺制成，这样使整个柜体不仅具有精度高，很强的抗腐蚀与抗氧化作用，并且柜体机械强度高、外形美观、交货便捷。

开关设备内装有安全可靠的连锁装置，完全满足“五防”闭锁要求。

在断路器室的水平隔板上装有埋伏式接地触头，手车的接地铜排置于底盘车的底部，接触均匀良好，在试验位置到工作位置的整个过程中，手车架一直处于良好的接地状态，热稳定性能高，达到31.5Ka/4S。

手车在断路器室两侧的导轨中滑动和工作，互换性能好，手车在工作位置与试验位置之间的移动，采用丝杆推进机构，进出操作非常轻松可靠，当手车移动至试验位置及以外时，活门自动关闭，确保操作人员的安全。

10kV高压开关柜特点及注意一、KYN28A-12型铠装移开式交流金属封闭开关柜：1.额定电流：630A,1250A,1600A,2000A,2500A,3150A2.绝缘水平：一分钟工频耐受电压：42kV雷电冲击电压：75kV3.额定频率：50HZ4.额定短时耐受电流（4S）：20kA，25kA，31.5kA，40kA5.额定峰值耐受电流：50kA，63kA，80kA，100kA6.防护等级：外壳IP4某,断路器室门打开为IP2某7.外形尺寸（宽某深某高）（mm）：800某1500某2200（额定电流1250A及以下，电缆进出线）800某1660某2200（额定电流1250A及以下，架空进出线）1000某1500某2200（额定电流1600A及以上，电缆进出线）1000某1660某2200（额定电流1600A及以上，架空进出线）二、某GN2-12型铠装固定式交流金属封闭开关柜：1.额定电流：630A,1250A,1600A,2000A,2500A,3150A2.绝缘水平：一分钟工频耐受电压：42kV雷电冲击电压：75kV3.额定频率：50HZ4.额定短时耐受电流（4S）：20kA，25kA，31.5kA，40kA5.额定峰值耐受电流：50kA，63kA，80kA，100kA6.防护等级：外壳IP4某,断路器室门打开为IP2某7.外形尺寸（宽某深某高）（mm）：1100某1200某2650（额定电流1000A及以下）三.布置要求：第5．3．2条原规范第6．0．3条的补充修改条文。

对采用固定式开关柜的室内通道最小宽度，基本沿用原规范。

由于电压等级不同，设备型式各异，具体应用时还需按设备运输时所需的宽度进行校核，如不能满足要求，则应适当增大。

关于手车开关柜的通道宽度，不少运行单位反映，认为原规范数值偏小，根据目前各单位进行设备大修时的情况，将最小宽度放大至单车长加1200mm及双车长加900mm。

这两个尺寸与《厂用电设计技术规定》中手车式高压开关柜操作通道的最小宽度是一致的。

高压开关柜的种类收藏此信息打印该信息添加：佚名来源：未知高压开关柜的种类高压开关柜按结构形式可分为固定式、移开式。

固定式开关柜中主要有KGN和XG N系列，旧型号GG-1A型基本淘汰。

移开式开关柜主要有JYN和KYN系列；移开式开关柜中没有隔离开关，因为断路器在移动后能形成断开点，故不需要隔离开关。

高压开关柜按作用分为进线柜、馈线柜、电压互感器柜、高压电容器柜（GR-1型）、电能计量柜（PJ系列）、高压环网柜（HXGN型）等。

1．KYN系列高压开关柜KYN系列金属铠装移开式开关柜是消化吸收国外先进技术，根据国内特点自行设计研制的新一代开关设备。

KYN－10 型开关柜由手车室、母线室、电缆室、继电仪表室四部分组成。

当设备损坏或检修时可以随时拉出手车，再推入同类型备用手车，即可恢复供电，因此具有检修方便、安全、供电可靠性高等优点。

开关柜在结构设计上具有“五防”措施。

所谓“五防”即防止误跳、合断路器，防止带负荷拉、合隔离开关，防止带电挂接地线，防止带接地线合隔离开关，防止人员误入带电间隔。

因为有“五防”连锁，故只有当断路器处于分闸位置时，手车才能抽出或插入。

手车在工作位置时，一次、二次回路都连通；手车在试验位置时，一次回路断开，二次回路仍然接通；手车在断开位置时，一次、二次回路都断开。

断路器与接地开关有机械连锁，只有断路器处于跳闸位置时，手车抽出，接地开关才能合闸。

当接地开关在合闸位置时，手车只能推到试验位置，有效防止带接地线合闸。

2．XGN2－10 型开关柜XGN2－10 型箱型固定式金属封闭开关柜是一种新型的产品，采用ZN28A－10系列真空断路器和GN30－10 型旋转式隔离开关，技术性能高，设计新颖。

柜内仪表室、母线室、断路器室、电缆室分隔封闭，使之结构更合理、安全、可靠性能高，运行操作及检修维护方便。

在柜与柜之间加装了母线隔离套管，避免了一柜故障而波及邻柜。

为了适应不同接线的要求，高压开关柜的一次回路由隔离开关、负荷开关、断路器、熔断器、电流互感器、电压互感器、避雷器、电容器等组成多种一次接线方案。
