2.1 静止土压力如何确定。
当挡土结构在土压力作用下，结构不发生变形和任何位移时，背后填土处于弹性平衡状态，则作用于结构上的侧向土压力称为静止土压力。
其值可根据弹性变形体无侧限变形理论或近似方法求得。
2.2 库伦理论的基本假定：1挡土墙后土体为均质各向同性的无粘性土；2挡土墙是刚性的且长度很长，属于平面应变问题；3挡土墙后产生主动、被动土压力时，土体形成滑动楔体，滑裂面通过墙踵的平面；4墙顶处的土体表面可以是水平面也可以是倾斜面；5在滑裂面和墙背面上的切向力分别满足极限平衡条件2.3 朗肯土压力的基本假定：1挡土墙背竖直，墙面光滑，不计墙面与土层之间的摩擦力；2挡土墙后填土的表面水平，为半无限空间；3挡土墙后填土处于极限平衡状态2.4 围岩压力概念：位于地下结构周围变形或破坏的岩层，作用在衬砌结构或支撑结构上的压力。
影响因素：岩体结构、岩石的强度、地下水的作用、洞室的尺寸及形状、支护的类型及刚度、支护结构上的压力2.5 围岩压力计算的两种理论方法：按松散体理论计算围岩压力，按弹塑性体理论计算围岩压力。
前者考虑到了岩体裂隙和节理的存在，岩体被切割为互不联系的独立块体，将真正的岩体代之以某种具有一定特性的特殊松散体。
2.6 弹性抗力的概念：在靠近拱脚和边墙部位，结构产生压向底层的变形，由于结构与岩土体紧密接触，则岩土体将制止结构变形从而产生对结构的反作用力。
影响因素：结构的变形、地层的物理力学性质。
2.7 弹性抗力的确定：目前采取两种理论。
一为局部变形理论，认为弹性地基某点上施加的外力只会引起改点的沉陷；另一种为共同变性理论，认为弹性地基上的一点外力，不仅引起该点发生沉陷，而且还会引起附近一定范围的地基沉陷。
2.8 温克尔假定：把地基模拟为刚性支座上一系列的弹簧，当地基表面上某一点受压力P时，由于弹簧是彼此独立的，故只在局部产生沉陷y，而在其他地方不产生任何沉陷。
3.1 弹性地基梁两种计算模型的区别：局部弹性地基模型没有考虑地基的连续性，不能全面的反映地基梁的实际情况。

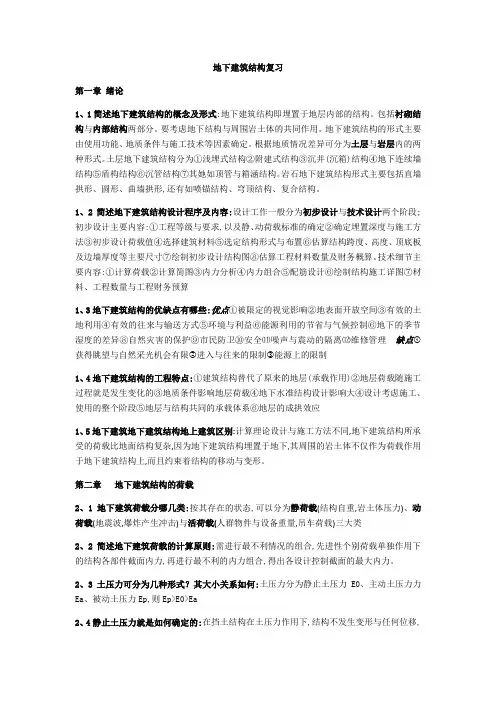

地下建筑结构复习第一章绪论1、1简述地下建筑结构的概念及形式:地下建筑结构即埋置于地层内部的结构。
包括衬砌结构与内部结构两部分。
要考虑地下结构与周围岩土体的共同作用。
地下建筑结构的形式主要由使用功能、地质条件与施工技术等因素确定。
根据地质情况差异可分为土层与岩层内的两种形式。
土层地下建筑结构分为①浅埋式结构②附建式结构③沉井(沉箱)结构④地下连续墙结构⑤盾构结构⑥沉管结构⑦其她如顶管与箱涵结构。
岩石地下建筑结构形式主要包括直墙拱形、圆形、曲墙拱形,还有如喷锚结构、穹顶结构、复合结构。
1、2简述地下建筑结构设计程序及内容:设计工作一般分为初步设计与技术设计两个阶段;初步设计主要内容:①工程等级与要求,以及静、动荷载标准的确定②确定埋置深度与施工方法③初步设计荷载值④选择建筑材料⑤选定结构形式与布置⑥估算结构跨度、高度、顶底板及边墙厚度等主要尺寸⑦绘制初步设计结构图⑧估算工程材料数量及财务概算。
技术细节主要内容:①计算荷载②计算简图③内力分析④内力组合⑤配筋设计⑥绘制结构施工详图⑦材料、工程数量与工程财务预算1、3地下建筑结构的优缺点有哪些:优点①被限定的视觉影响②地表面开放空间③有效的土地利用④有效的往来与输送方式⑤环境与利益⑥能源利用的节省与气候控制⑥地下的季节湿度的差异⑧自然灾害的保护⑨市民防卫⑩安全⑾噪声与震动的隔离⑿维修管理缺点①获得眺望与自然采光机会有限②进入与往来的限制③能源上的限制1、4地下建筑结构的工程特点:①建筑结构替代了原来的地层(承载作用)②地层荷载随施工过程就是发生变化的③地质条件影响地层荷载④地下水准结构设计影响大④设计考虑施工、使用的整个阶段⑤地层与结构共同的承载体系⑥地层的成拱效应1、5地下建筑地下建筑结构地上建筑区别:计算理论设计与施工方法不同,地下建筑结构所承受的荷载比地面结构复杂,因为地下建筑结构埋置于地下,其周围的岩土体不仅作为荷载作用于地下建筑结构上,而且约束着结构的移动与变形。
地下结构工程试题和答案地下结构工程试题和答案(一)一、填空题(每空2分，共40分)：1、地下结构的计算理论中以文克尔假定的基础局部变形理论以及弹性理论为基础的方法叫做。
2、土层地下建筑结构的计算方法有：、、等。
3、在无支护基坑竖直开挖分析中，坑壁自然稳定的最大临界深度与土的、、等力学性质有关。
4、地下水的处理方法可归结为两种：一种是，另一种是。
5、全长粘结锚杆的锚固剂主要有：、和水泥卷等。
6、锚杆对围岩的加固作用主要体现在它的、。
7、一般浅埋地下结构主要有：等结构形式。
8、沉管隧道基础处理方法的后填法有、二、简答题(每题6分，第3题9分，共21分)1、什么是SMW工法?此工法有何特点?2、简述沉井分类?3、什么是盾构法施工?三、论述题(每题20分，共40分)1、写出无支护基坑竖直开挖临界深度的计算公式，并分析其临界深度与土体的什么性质有关?2、分析新奥法和锚喷支护的联系和区别?答案1、地下结构的计算理论中以文克尔假定的基础局部变形理论以及弹性理论为基础的方法叫做。
文克尔理论2、土层地下建筑结构的计算方法有：、、等。
(写出3种即可) 荷载结构法、地层结构法、工程类比法3、在无支护基坑竖直开挖分析中，坑壁自然稳定的最大临界深度与土的、、等力学性质有关。
压缩性、抗剪能力、含水率4、地下水的处理方法可归结为两种：一种是，另一种是。
排水法、堵水法5、全长粘结锚杆的锚固剂主要有：、和水泥卷等。
树脂锚杆、聚氨酯锚杆、砂浆锚杆6、锚杆对围岩的加固作用主要体现在它的、、。
悬吊作用、组合作用、挤压作用7、一般浅埋地下结构主要有：、、等结构形式。
直墙拱形结构、矩形闭合结构和梁板式结构、8、沉管隧道基础处理方法的后填法有、、等。
喷砂法、砂流法、压浆法二、简答题1、什么是SMW工法?此工法有何特点?答：SMW工法亦称劲性水泥土搅拌桩法，即在水泥土桩内插入H 型钢等(多数为H 型钢,亦有插入拉森式钢板桩、钢管等)，将承受荷载与防渗挡水结合起来,使之成为同时具有受力与抗渗两种功能的支护结构的围护墙。
第 1 章绪论1、地下建筑结构是修建在地层中的建筑物。
它可以分为两大类：一类是修建在土层中的；一类是修建在岩层中的；广义上讲，任何结构物都是修建在相应的介质中的2、地下建筑结构的作用（1）地下建筑结构，即埋置于地层内部的结构。
修建地下建筑物时，首先按照使用要求在地层中挖掘洞室，然后沿洞室周边修建永久性支护结构——即衬砌结构。
而内部结构与地面建筑的设计基本相同（2）作用：衬砌结构主要是起承重和围护两方面的作用。
承重，即承受岩土体压力、结构自重以及其它荷载的作用；围护，即防止岩土体风化、坍塌、防水、防潮等。
3、地下建筑与地面建筑结构的区别（1）计算理论、设计和施工方法（2）地下建筑结构所承受的荷载比地面结构复杂。
（3）地下建筑结构埋置于地下，其周围的岩土体不仅作为荷载作用于地下建筑结构上，而且约束着结构的移动和变形。
所以，在地下建筑结构设计中除了要计算因素多变的岩土体压力之外，还要考虑地下结构与周围岩土体的共同作用。
这一点乃是地下建筑结构在计算理论上与地面建筑结构最主要的差别。
第 2 章地下建筑结构的荷载1、掌握地下建筑结构所承受的荷载类型及其组合原则。
按存在状态可分为：静荷载、动荷载和活荷载等静荷载：又称恒载。
是指长期作用在结构上且大小、方向和作用点不变的荷载，如结构自重、岩土体压力和地下水压力等；动荷载：要求具有一定防护能力的地下建筑物，需考虑原子武器和常规武器（炸弹、火箭）爆炸冲击波压力荷载，这是瞬时作用的动荷载；在抗震区进行地下结构设计时，应计算地震波作用下的动荷载作用活荷载：是指在结构物施工和使用期间可能存在的变动荷载，其大小和作用位置都可能变化，如地下建筑物内部的楼地面荷载（人群物件和设备重量）、吊车荷载、落石荷载等。
地面附近的堆积物和车辆对地下结构作用的荷载以及施工安装过程中的临时性荷载其它荷载：使结构产生内力和变形的各种因素中，除有以上主要荷载的作用外，通常还有：混凝土材料收缩（包括早期混凝土的凝缩与日后的干缩）受到约束而产生的内力；各种荷载对结构可能不是同时作用，需进行最不利情况的组合。
地下建筑结构的计算方法地下建筑结构地下建筑结构地下建筑结构的计算方法崔振东副教授，IAEG, FICDM, FICCE __,cuizhendong@中国矿业大学力建学院岩土工程研究所地下建筑结构本讲内容1 2 3 4计算方法的发展现状和计算方法荷载结构法地层结构法算例地下建筑结构4.1计算方法现状和计算方法19世纪初才逐渐形成计算理论，最先出现的计算理论是将地下结构视为刚性结构的计算理论，如压力线理论等。
直到19世纪后期，混凝土和钢筋混凝土材料陆续出现，并被用于建造地下工程，使地下建筑结构具有较好的整体性。
从这时起，地下结构开始按弹性连续拱形框架计算内力，并据以进行截面设计。
地下建筑结构在主动荷载作用下发生弹性变形的同时，将受到地层对其变形产生的约束作用。
将这类约束作用假设为弹性抗力，地下建筑结构的计算理论便有了与地面结构不同的特点。
由此建立了典型的假定抗力方法、弹性地基梁的力法(1956)、角变位移法及不均衡力矩与侧力传播法等地下建筑结构4.1计算方法现状和计算方法地下结构与地层是一个受力整体，20世纪以来，按连续介质力学理论建立地下建筑结构内力计算方法的研究也逐渐取得成果。
已经建立的方法既有解析解，又有各类数值计算法。
随着计算机技术的推广应用和岩土介质本构关系研究的进展，地下结构的数值计算方法有了很大的发展，并已编制了多种功能齐全的程序软件。
70年代起，随着隧道施工力学研究的发展，人们开始致力于对采用新奥法施作的隧道建立仿真计算技术的研究，并据以对复合支护提出计算方法和设计方法，后者同时包括对地下工程施工的安全性监测建立和完善量测技术，以及对其建立分析理论和对地下建筑结构的设计引入反馈设计方法，以优化工程设计和确保工程施工的安全性。
值得指出的是，在地下建筑结构计算理论研究的发展过程中，后期提出的计算方法一般并不否定前期的研究成果。
鉴于岩土介质性质的复杂多变性，这些计算方法一般都有各自的适用场合，但都带有一定的局限性。
第一章1.简述地下结构的概念和特点。
概念: 地下结构是指在保留上部地层（山体或土层）的前提下, 在开挖出能提供某种用途的地下空间内修筑的建筑结构。
特点:（1）地下空间内建筑结构替代了原来的地层, 结构承受了原本由地层承受的荷载。
在设计和施工中, 要最大限度发挥地层自承能力, 以便控制地下结构的变形, 降低工程造价。
（2）在受载状态下构建地下空间结构物, 地层荷载随着施工进程发生变化, 因此, 设计时要考虑最不利的荷载工况。
（3）作用在地下结构上的地层荷载, 应视地层介质的地质情况合理概化确定。
（4）地下水状态对地下结构的设计和施工影响较大, 设计前必须弄清地下水的分布和变化情况。
（5）地下结构设计要考虑结构物从开始构建到正常使用以及长期运营过程的受力工况, 注意合理利用结构反力作用, 节省造价。
（6）在设计阶段获得的地质资料, 有可能与实际施工揭露的地质情况不一样。
因此, 地下结构施工中应根据施工的实时工况动态修改设计。
（7）地下结构的围岩既是荷载的来源, 在某些情况下又与地下结构共同构成承载体系。
（8）当地下结构的埋置深度足够大时, 由于地层的成拱效应, 结构所承受的围岩垂直压力总是小于其上覆地层的自重压力。
2.简述地下结构的分类与形式。
按断面形式分类: 1）矩形2）圆形3）拱形4）其他形式按使用功能分类: 可分为生活设施、城市设施、生产设施、储藏设施、输送设施和防灾设施等按结构形式及施工方法分类: （1）喷锚结构（2）复合衬砌结构（3）盾构结构（4）沉管结构（5）沉井结构（6）地下连续墙结构（7）其他结构按与地面结构联系情况分类（1）附建式结构（2）单建式结构按埋置深度分类1）浅埋地下结构2）深埋地下结构3.简述地下结构计算理论的发展阶段和代表理论1.刚性结构阶段: 压力线理论该理论认为地下结构是由一些刚性块组成的拱形结构, 所受的主动荷载是地层压力, 当地下结构处于极限平衡状态时, 它是由绝对刚体组成的三铰拱静定体系, 铰的位置分别假设在墙底和拱顶, 其内力可按静力学原理进行计算。
第一节 经典土压力理论浅埋地下结构的竖向土压力计算：土柱理论，即竖向土压力即为结构顶盖上整个土柱的全部重量。
侧向土压力计算的经典理论的主要依据：库伦(Coulomb)理论和朗肯〔Rankine)理论。
计算静止土压力计算一般采用弹性理论，它也可以称为经典理论。
1.1 静止土压力z K p γ00= （1-1）z c γσ= （1-2）μμ−=10K （1-3）02021K h E γ= （1-4）图1.1 静止土压力计算图式式中γ-土的重度；z -由地表面算起至M 点的深度；-静止土压力系数；0K μ-土的泊松比，其值通常由试验来确定；合力作用点位于距墙踵h /3处。
0E 图1.2 库伦土压力计算图式1.2 库伦土压力理论aa K h E 221γ= （1-5） pp K h E 221γ= （1-6）2222])sin()sin()sin()sin(1)[(sin sin )(sin δαβαδϕβϕδααϕα−++−+−+=a K (1-7)2222])sin()sin()sin()sin(1)[(sin sin )(sin δαβαδϕβϕδααϕα++++−+−=p K (1-8)粘性土中等效内摩擦角换算有多种, （1）根据土的抗剪强度相等的原则进行换算为：)(hctg arctg D γϕϕ+= (1-9) 还有其他换算方式：（2） 借助朗肯土压力理论进行换算，按朗肯理论同时考虑c 、ϕ值得到的土压力值要和已换算成等效内摩擦角D ϕ后得到的土压力值相等，推算得到等效内摩擦角D ϕ。
（3）采用《建筑地基基础设计规范》计算。
1.3 朗肯土压力理论图1.3 朗肯极限平衡状态z z γσ= （1-10） z K x γσ0= （1-11）a a a K c zK p 2−=γ （1-12）P P P K c zK p 2+=γ （1-13）式中：)245(2ϕ−=tg K a ，245(2ϕ+=tg K pγγ222221cK ch K h E a a a +−= （1-14）第二节 地下结构的土层压力2.1 浅埋地下结构的竖向土层压力在软土地层中当地下结构物采用明挖法施工，埋置深度较浅(顶盖离地表面距离较近时)，称为浅埋地下结构。
-地下建筑结构总复习第1章绪论1. 地下建筑结构：在地下开挖出的空间中修建的建筑物。
2.衬砌：与土层接触的永久性支护结构，起承重、维护作用。
3.地下建筑结构的初步设计内容：（1）工程等级和要求，以及静、动载标准的确定；（2）确定埋置深度与施工方法；（3）初步设计荷载值；（4）选择建筑材料；（5）选定结构形式和布置；（6）估算结构跨度、高度、顶底板及边墙厚度主要尺寸；（7）绘制初步设计结构图；（8）估算工程材料数量及财务概算。
技术设计内容：（1）计算荷载：求出作用在结构上的各种荷载值；（2）计算简图：拟定出恰当的计算图式；（3）内力分析：得出控制截面的内力；（4）内力组合：求出各控制截面的最大设计内力值；（5）配筋设计：得出受力钢筋，确定分布钢筋与架立钢筋；（6）绘制结构施工详图：结构平面图，结构构件配筋图，节点详图，内部设备的预埋件图；（7）材料，工程数量和工程财务预算。
第2章地下结构的荷载1.主动土压力：当挡土结构在土压力作用下，背后填土处于挤压平衡状态，则作用在结构上的侧向土压力称为静止土压力，并用P a 表示。
2.被冻土压力：当挡土结构在土压力作用下，结构发生背离填土的变形和任何位移（移动和转动）时，则作用在结构上的侧向土压力称为静止土压力，并用P p 表示。
3.静止土压力：当挡土结构在土压力作用下，结构不发生变形和任何位移（移动和转动）时，背后填土处于弹性平衡状态，则作用在结构上的侧向土压力称为静止土压力，并用P 0表示。
4.围岩压力：位于地下结构周围变形或破坏的岩层，作用在衬砌结构或支撑结构上的压力。
5.普氏压力拱理论：6.地层弹性抗力：结构变形使土体被动受力时，土对结构的产生的反作用力。
决定于结构的变形和地层的物理力学性质。
7.水土压力计算方法：郎肯土压力计算公式考虑地下水时水土压力计算方法、计算图式8.（了解）按松散体理论对浅埋结构与深埋结构的划分9.（了解）浅埋结构和深埋结构垂直围岩压力的计算方法10.土层弹性抗力的计算理论：局部变形理论要点：假设土体表面任一点的压力强度与该点的沉降成正比。
