岩体结构面分类

岩体结构特征的研究意义
岩体的结构特征是指岩体中结构面和结构体的形状、 规模、性质及其组合关系的特征。 岩体中的软弱结构面，常常成为决定岩体稳定 性的控制面。 靠近地表的岩体，其结构特征在很大程度上确 定了外营力对岩体的改造进程。这是由于结构面往 往是风化、地下水等各种外营力较活动的部位，也 常常是这些营力的改造作用能深入岩体内部的重要 通道，往往发展为重要的控制面。 研究结构面最关键的是研究各类结构面的分布规律、 发育密度、表面特征、连续特征以及它们的空间组 合形式等。
力学强度：较原岩大为降低，压缩性大
抗冲刷能力低，易于产生渗透变形
四、岩体的结构类型
表4-6 岩体结构分类表

《水利水电工程 地质勘察规范》， 将岩体结构划分 为：4个大类和 11个亚类，其基 本特征见表4-6。
类型 亚类 整体 整体状结构 块状 块状结构 结构 次块状结构 层状 整体层状结 结构 构 块层状结构 互层状结构 薄层状结构 碎裂 镶嵌碎裂结 结构 构 碎裂结构 散体 碎块状结构 结构 碎屑状结构
软弱夹层
特点
厚度薄
多呈相互平行，延伸长度和宽度不一的多层状
结构松散
岩性、厚度、性状和延伸范围，常有很大变化
力学强度低，与其结构、矿物成分和颗粒组成有关
泥化夹层 特点
成分：粘粒含量明显增多
结构：由固结或超固结变成了泥质散状结构
物理状态：干容重减小,天然含水量增高,接近塑限
具有一定的膨胀性
蠕变：在应力一定的条件下，应变随时间的持续而逐 渐增长的现象。 松弛：在变形保持不变时，应力随时间的增长而逐渐 减小的现象。 试验和工程实践表明，岩石和岩体具有流变性。



2、典型的蠕变曲线

*
工程岩体分类与分级
点击此处添加正文，文字是您思想的提炼，请言简意赅的阐述您的观点。
*
工程岩体分类
工程岩体分类的目的和原则
我国工程岩体分级标准
目录
貳
壹
叁
工程岩体分类的目的和原则
*
目的：
对工程岩体质量的优劣给予明确的区分和定性评价； 为岩石工程建设的勘察、设计、施工和编制定额提供依据。原则：工程岩体分类
*
工程岩体分类现状：
按其所涉及的因素多少分
按其目的分
单因素分类法
专题性
多因素分类法
综合性
按岩石质量指标RQD分类 用直径大于或等于75mm的金刚石钻头和双层岩芯管在岩石中钻进，连续取芯，将长度在10cm （含10cm）以上的岩芯累计长度占钻孔总长度的百分比，称为岩石质量指标RQD
表1-9 表1-10 Iv与定性划分的岩石完整程度的对应关系
岩体基本质量定量指标的确定与划分 岩体坚硬程度定量指标的确定与划分 岩石坚硬程度定量指标，采用实测岩石单轴饱和抗压强 来衡量。当无条件取得 的实测值时， 可采用实测掩饰的点荷载强度指数 进行换算， 是指直径50mm圆柱形试件径向加压时的点荷载强度。
表1-15 初始应力状态影响修正系数K3 表1-16 各级岩体物理力学参数和围岩自稳定能力表
谢谢观看
点击此处添加正文，请言简意赅的阐述观点。
75~90
>90
等级
Ⅰ
Ⅱ
Ⅲ
Ⅳ
Ⅴ
岩体地质力学分类（CSIR） CSIR分类指标值RMR由岩块强度、RQD值、节理间距、节理条件及地下水等5种指标组成。分类时，根据各种指标数值按表1-2的标注评分，求和总分RMR值，然后按表1-3和表1-5的规定对总分做适当修正，最后用修正的总分对照表1-4求得所研究岩体的类别及相应的无支护地下工程的自稳定时间和岩体强度指标（C，φ）值。

机械结构面包括轴承、齿轮、 连杆、曲轴等，需要具备足够 的强度、刚度和耐久性，以确 保机械设备的正常运行和使用 寿命。
机械结构面的材料选择和加工 精度对其力学性质有着重要影 响，需要根据实际需求进行选 择和加工。
交通工具结构面
交通工具结构面是交通工具中承受和传 递载荷的重要部位，其力学性质直接影 响到交通工具的安全性和可靠性。
感谢聆听
交通工具结构面的材料选择和构造方 式对其力学性质有着重要影响，需要 根据实际情况进行选择和优化。
交通工具结构面包括车架、车轮、机翼、机 身等，需要根据不同的受力特点和要求进行 合理的设计和制造，以确保交通工具的安全 可靠。
04
结构面力学性质的研究方法
实验研究
1
实验是研究结构面力学性质的重要手段，通过实 验可以获得结构面的抗剪强度、摩擦角、内聚力 等参数。
按物质组成分类
可分为软弱夹层、粘土层、砂 层、岩浆岩、沉积岩等。
02
结构面的力学性质
结构面的强度
结构面抗拉强度
结构面抗剪强度
结构面抗压强度
结构面抗弯强度
结构面在拉力作用下能 够承受的最大拉力。
结构面在剪切力作用下 能够承受的最大剪切力。
结构面在压力作用下能 够承受的最大压力。
结构面在弯曲力作用下 能够承受的最大弯矩。
通过数值模拟可以模拟不同工况下的结构面行 为，如应力分布、应变分布、位移变化等，从 而对结构面的稳定性进行评估。
数值模拟需要使用专业的数值分析软件，如 ANSYS、ABAQUS等，同时需要建立合适的数 值模型，以确保模拟结果的准确性和可靠性。
理论分析
01
理论分析是一种基于数学和物理原理的分析方法，可以对结 构面的力学行为进行理论推导和分析。

岩体结构面抗剪强度参数确定方法的探讨（中冶沈勘工程技术有限公司，辽宁，沈阳，110016）【摘要】岩体结构面抗剪强度参数是工程设计及施工中重要的参数，常用室内外力学试验、经验估算试验和反演分析试验三种方法确定，基于工程实际要求的可靠性及精准性，在不考虑其他条件的情况下，采用灰色关联分析的方法，将数据进行关联度的分析，在三种方法中关联度最大的则认为可能最具有代表性和最精准的。

结果表明，在三种方法中室内外力学实验应该是最为精准的，在条件允许的情况下，建议最好采用室内外力学实验来确定抗剪强度参数。

【关键词】抗剪强度参数；室内外力学试验；经验估算方法；反演分析方法；灰色系统关联分析一、引言研究岩体结构面的工程特性已经是现在工程建设中最具有现实意义的事情。

在影响岩体稳定性中，岩体结构面的抗剪强度是主要的因素之一，而岩体结构面的抗剪强度的确定主要根据岩体结构面抗剪强度参数的数值，所以岩体结构面抗剪强度参数在工程设计及计算中已成为重要的参数之一，它决定了工程岩体边坡破坏的可能性，掌握合理准确的抗剪强度参数对工程建设有着非常重要的意义。

本文主要结合岩体结构面不同的性质特征及三种常用的取值方法，找到一种相对比较优化选取的方法，可以更加准确的快捷的确定岩体结构面的抗剪强度参数。

二、岩体结构面的分类由于岩体结构面形成条件不同、经过的地质作用复杂不同，导致其分布形态多种多样，所具有的力学性质就存在着不同的差异，根据岩体结构面所具有的诸多特点，有多种分类方法将其分为不同的结构面类型.2.1岩体结构面按其形成机理分类大致分为原生、构造和次生结构面三类，①在成岩的地质作用过程中形成的结构面称之为原生结构面，包含沉积作用形成的沉积结构面、岩浆侵入冷凝固结作用形成的火成结构面和变质作用形成的变质结构面，所以原生结构面包括沉积结构面、岩浆岩结构面和变质结构面三种类型。

②在岩体形成之后，在构造作用过程中形成的破裂面，包括节理、劈理、断层和层间错动面等称为构造结构面。

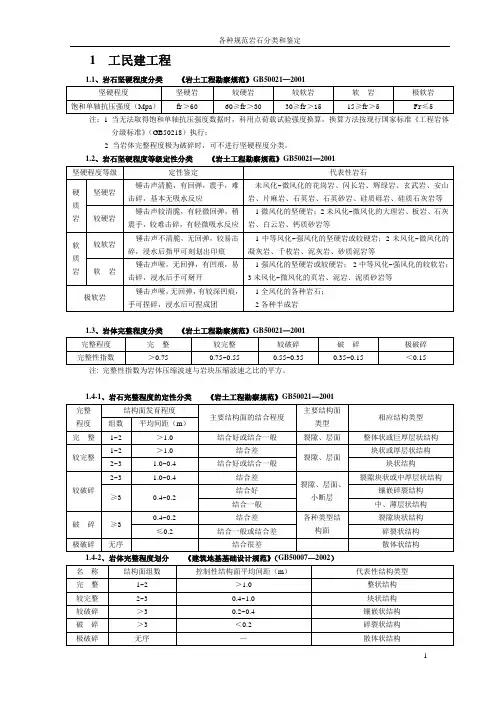

1 工民建工程1.1、岩石坚硬程度分类《岩土工程勘察规范》GB50021—2001注：1 当无法取得饱和单轴抗压强度数据时，科用点荷载试验强度换算，换算方法按现行国家标准《工程岩体分级标准》（GB50218）执行；2 当岩体完整程度极为破碎时，可不进行坚硬程度分类。
