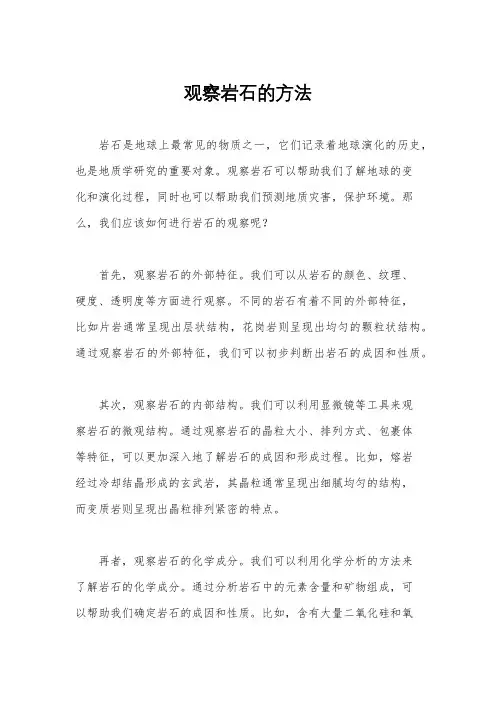

观察岩石的方法岩石是地球上最常见的物质之一,它们记录着地球演化的历史,也是地质学研究的重要对象。
观察岩石可以帮助我们了解地球的变化和演化过程,同时也可以帮助我们预测地质灾害,保护环境。
那么,我们应该如何进行岩石的观察呢?首先,观察岩石的外部特征。
我们可以从岩石的颜色、纹理、硬度、透明度等方面进行观察。
不同的岩石有着不同的外部特征,比如片岩通常呈现出层状结构,花岗岩则呈现出均匀的颗粒状结构。
通过观察岩石的外部特征,我们可以初步判断出岩石的成因和性质。
其次,观察岩石的内部结构。
我们可以利用显微镜等工具来观察岩石的微观结构。
通过观察岩石的晶粒大小、排列方式、包裹体等特征,可以更加深入地了解岩石的成因和形成过程。
比如,熔岩经过冷却结晶形成的玄武岩,其晶粒通常呈现出细腻均匀的结构,而变质岩则呈现出晶粒排列紧密的特点。
再者,观察岩石的化学成分。
我们可以利用化学分析的方法来了解岩石的化学成分。
通过分析岩石中的元素含量和矿物组成,可以帮助我们确定岩石的成因和性质。
比如,含有大量二氧化硅和氧化铝的岩石通常是花岗岩,而含有大量碳酸盐矿物的岩石则可能是石灰岩。
最后,观察岩石的地质构造。
我们可以通过观察岩石的分布、堆积方式和变形特征来了解地质构造。
比如,沉积岩通常呈现出层理和节理,而构造岩则呈现出断层和褶皱等特征。
通过观察岩石的地质构造,可以帮助我们重建地质历史,了解地球演化的过程。
总的来说,观察岩石是地质学研究的重要手段,通过观察岩石的外部特征、内部结构、化学成分和地质构造,可以帮助我们深入了解地球的演化历史和地质构造特征。
希望大家在进行岩石观察时,能够多加注意,用心观察,发现更多有趣的地质现象。

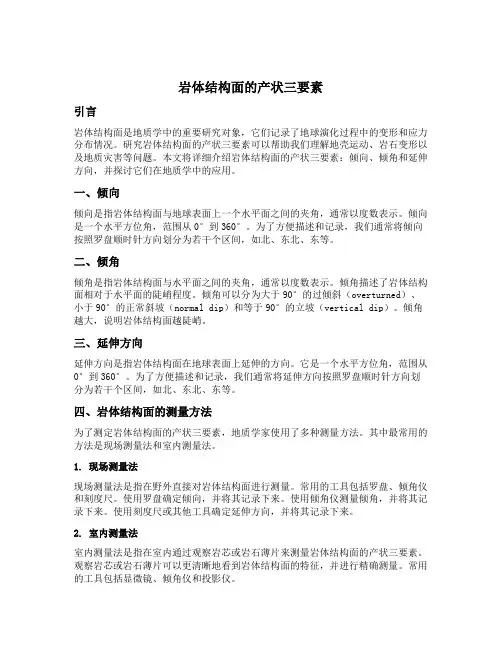

岩体结构面的产状三要素引言岩体结构面是地质学中的重要研究对象,它们记录了地球演化过程中的变形和应力分布情况。
研究岩体结构面的产状三要素可以帮助我们理解地壳运动、岩石变形以及地质灾害等问题。
本文将详细介绍岩体结构面的产状三要素:倾向、倾角和延伸方向,并探讨它们在地质学中的应用。
一、倾向倾向是指岩体结构面与地球表面上一个水平面之间的夹角,通常以度数表示。
倾向是一个水平方位角,范围从0°到360°。
为了方便描述和记录,我们通常将倾向按照罗盘顺时针方向划分为若干个区间,如北、东北、东等。
二、倾角倾角是指岩体结构面与水平面之间的夹角,通常以度数表示。
倾角描述了岩体结构面相对于水平面的陡峭程度。
倾角可以分为大于90°的过倾斜(overturned)、小于90°的正常斜坡(normal dip)和等于90°的立坡(vertical dip)。
倾角越大,说明岩体结构面越陡峭。
三、延伸方向延伸方向是指岩体结构面在地球表面上延伸的方向。
它是一个水平方位角,范围从0°到360°。
为了方便描述和记录,我们通常将延伸方向按照罗盘顺时针方向划分为若干个区间,如北、东北、东等。
四、岩体结构面的测量方法为了测定岩体结构面的产状三要素,地质学家使用了多种测量方法。
其中最常用的方法是现场测量法和室内测量法。
1. 现场测量法现场测量法是指在野外直接对岩体结构面进行测量。
常用的工具包括罗盘、倾角仪和刻度尺。
使用罗盘确定倾向,并将其记录下来。
使用倾角仪测量倾角,并将其记录下来。
使用刻度尺或其他工具确定延伸方向,并将其记录下来。
2. 室内测量法室内测量法是指在室内通过观察岩芯或岩石薄片来测量岩体结构面的产状三要素。
观察岩芯或岩石薄片可以更清晰地看到岩体结构面的特征,并进行精确测量。
常用的工具包括显微镜、倾角仪和投影仪。
五、岩体结构面的应用岩体结构面的产状三要素在地质学中有着广泛的应用。
确定岩石结构面产状方法的研究作者:石思来源:《商情》2013年第44期阐述了确定岩石结构面产状的重要性;指出了确定岩石结构面产状的分类方法:钻探取芯测斜法、机械标记法、古地磁法和图像法。
简要介绍了四种方法,分析了它们的特点、适用条件,有利于合理选用确定岩石结构面产状的方法。
岩石结构面产状研究1确定岩石结构面产状的意义在固体矿产勘查,石油、天然气、地热和可溶性矿产的勘探与开发方面,要求确定岩石结构面产状。
结构面产状数据对正确认识地质构造,查明矿体形态与延伸情况,弄清矿体和围岩的空间关系,准确计算矿产储量,指导勘探工程和开采坑道布置等有重大意义。
结构面产状对研究石油、天然气、地热水的分布、储聚、迁移和开采有重大价值,另外还是确定油田开发水平定向井、可溶性矿产水力开采溶腔对接孔方向的依据。
在水电工程地质勘察中,为了确保高坝安全,合理设计水工建筑物,防止水库渗漏,有效治理库岸滑坡等地质灾害,要求查明地下岩层层面和构造面的产状,特别是裂隙、节理、断层等断裂面以及软弱夹层的产状,另外还要求了解坝区和库区的地应力场特征,地应力分布规律,主应力的方向和大小。
因此,确定岩石结构面产状,是一项重要的而又经常性的工作。
通过收集、整理和分析研究确定岩石结构面产状方法,在地表无露头或露头不清楚的地区,确定岩石结构面产状的方法可分为钻探取芯测斜法、机械标记法、古地磁法和图像法。
2钻探取芯测斜法取芯测斜法是采用常规钻探方法,获得岩芯及测斜资料,确定岩石结构面产状。
由于是常规方法钻探及测斜,钻具和钻进工艺不需要变化,故成本低。
该方法分为平面计算方法和空间计算方法。
平面计算方法即要打三个孔,利用相近的三个钻孔穿过同一层面或断裂面的测斜数据,确定三点坐标值,计算出层面或断裂面产状要素。
本项目完成了此法的编程计算。
该法要求岩石标志面明显,适用于确定岩石分层层面、断层层面、软弱夹层层面的产状。
平面计算方法是假定层面或断裂面为平面的,因此它不可能反映钻孔之间层面或断裂面产状的变化;当标志层不明显时往往难以判断三个钻孔穿过的同一层面,此时会产生一些误差。

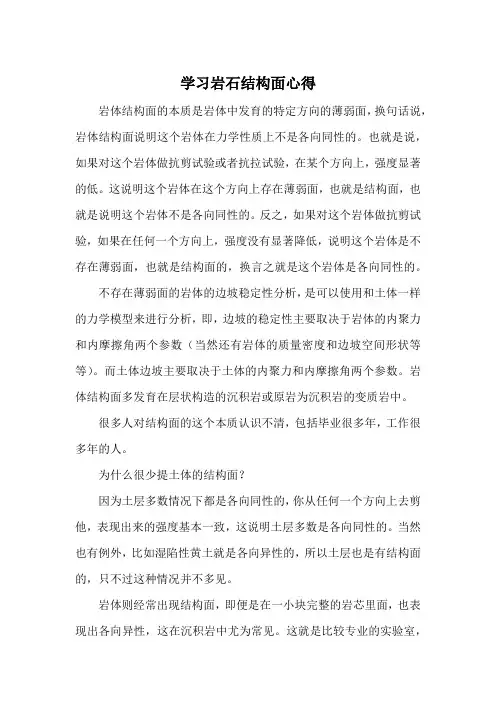

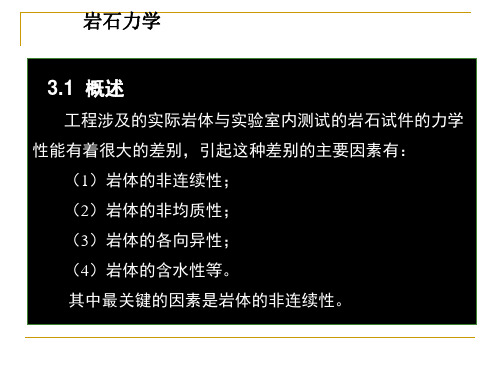

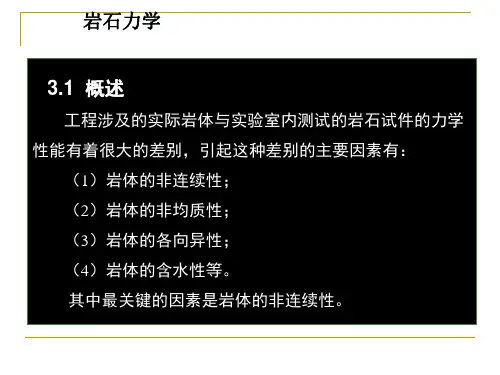

学习岩石结构面心得岩体结构面的本质是岩体中发育的特定方向的薄弱面,换句话说,岩体结构面说明这个岩体在力学性质上不是各向同性的。
也就是说,如果对这个岩体做抗剪试验或者抗拉试验,在某个方向上,强度显著的低。
这说明这个岩体在这个方向上存在薄弱面,也就是结构面,也就是说明这个岩体不是各向同性的。
反之,如果对这个岩体做抗剪试验,如果在任何一个方向上,强度没有显著降低,说明这个岩体是不存在薄弱面,也就是结构面的,换言之就是这个岩体是各向同性的。
不存在薄弱面的岩体的边坡稳定性分析,是可以使用和土体一样的力学模型来进行分析,即,边坡的稳定性主要取决于岩体的内聚力和内摩擦角两个参数(当然还有岩体的质量密度和边坡空间形状等等)。
而土体边坡主要取决于土体的内聚力和内摩擦角两个参数。
岩体结构面多发育在层状构造的沉积岩或原岩为沉积岩的变质岩中。
很多人对结构面的这个本质认识不清,包括毕业很多年,工作很多年的人。
为什么很少提土体的结构面?因为土层多数情况下都是各向同性的,你从任何一个方向上去剪他,表现出来的强度基本一致,这说明土层多数是各向同性的。
当然也有例外,比如湿陷性黄土就是各向异性的,所以土层也是有结构面的,只不过这种情况并不多见。
岩体则经常出现结构面,即便是在一小块完整的岩芯里面,也表现出各向异性,这在沉积岩中尤为常见。
这就是比较专业的实验室,在给你做岩石抗剪强度的时候,会问你如何选择剪切方向,野鸡实验室基本不会问你。
再说明一下,岩体的结构面和完整性确实不完全是一回事,破碎岩体不一定存在结构面,反之较完整岩体则不一定不会有结构面(相反在许多案例中,较完整岩体发生沿结构面破坏的案例相当多,而且破坏的后果往往很严重,因为这类岩体中的失稳往往发生很突然。
)为什么呢?如果一个岩体发育很多裂隙,但是这些裂隙的发育方向是无序的,任何方向上都有,没有优势方向,这样,在宏观上,岩体仍然表现出各向同性,但是岩体本身确实会很不完整。
这个时候,可以把岩体当做土体来看待。
浅析岩体结构面成因及分类摘要:近几年,自然灾害在我国频繁发生,岩体失稳严重威胁人类的生命财产安全。
首先,岩体失稳具有不可预测性,与滑坡不同,失稳前没有明显的变形迹象;其次,由于岩体内部结构面的复杂性,肉眼未能预测可能失稳的岩块体规模。
因此,为防治岩体对人类造成不必要的伤害,岩体结构的研究成为最重要的课题。
关键词:岩体结构面原生结构面次生结构面岩浆岩沉积岩变质岩劈理节理断层岩体是指在漫长的地质历史过程中,各种造岩矿物经成岩作用、构造作用、以及后来的天然或人工改造作用,逐渐形成了目前我们工程建设中所必须面对的各式岩体。
岩体中的结构面总体可划分为两类:一类为原生结构面,是在成岩过程中形成的;另一类为次生结构面,是在后期的构造作用及次生改造作用中形成的。
本章主要从系统工程地质学的角度,对岩体中的结构面进行宏观分析,并大致分析各类结构面的形态特征。
1原生结构面原生结构面是指在岩石成岩过程中形成的结构面。
不同成因的岩石,其内原生结构面形态、特征差异较大。
岩石按成因可划分为岩浆岩、沉积岩、变质岩三大类,下面分别论述各类岩石中原生结构面的成因、形态、力学特性。
1.1岩浆岩中的原生结构面岩浆岩是由岩浆冷凝固结而形成的岩石。
存在流线与流面构造。
流线构造是指在成岩过程中,岩浆中的柱状矿物、长形俘虏体、析离体等的长轴方向呈定向排列;流线的延长方向反映了岩浆的流动方向。
流面构造是指岩浆岩中的片状矿物、扁平俘虏体、析离体等呈平行排列;流面一般平行于岩体的接触面。
流线、流面的形成,是由于岩浆流动时不同部位速度有差异所导致的。
岩浆岩中的流面类似于沉积岩中的层理,是岩浆岩中主要的原生结构面。
岩浆岩内也存在原生节理。
原生节理一般产生于岩浆岩成岩的最后阶段。
依据原生节理与流面的关系,可将岩浆岩中的原生节理划分为层节理、横节理和纵节理三类。
其中层节理又称为L节理,平行于流面方向,常较平滑,可有一些岩脉或矿脉充填;横节理又称为Q节理,与流线方向垂直,常直而长,节理面粗糙,多被岩脉或矿脉充填;纵节理又称为S节理,平行于流线,一般没有岩脉或矿脉充填。

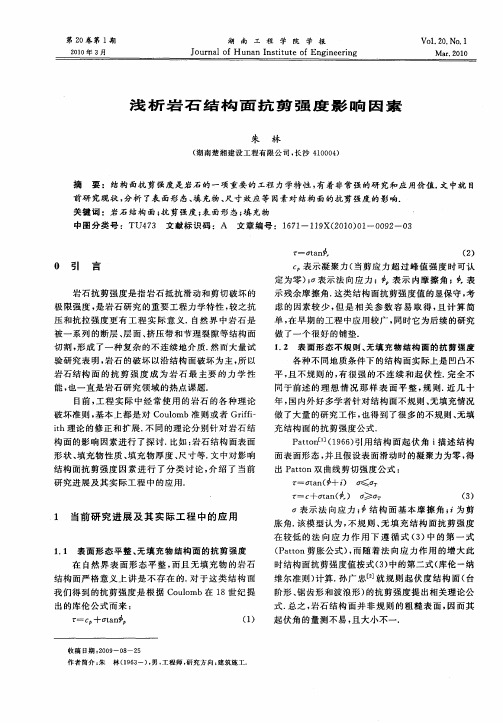

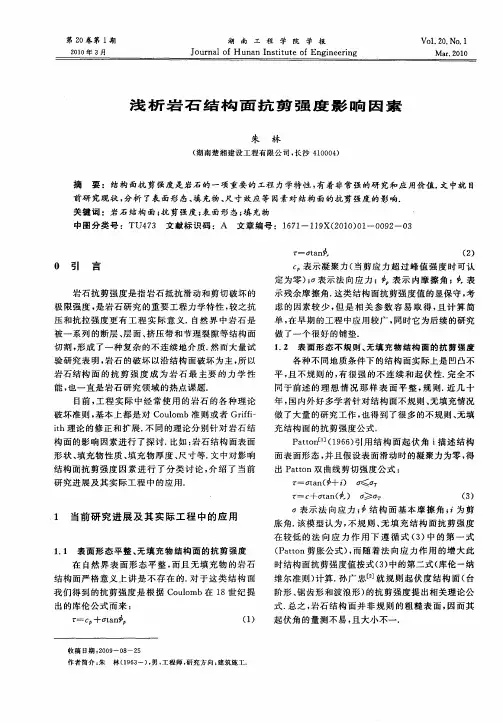

岩石结构面剪切强度研究现状及实验的研究◎符其山陈辉刘诗桐一、岩体构成及其强度影响因素天然存在的岩体经过多次的地质作用,岩体遭受变形和破坏,形成一定的成分和结构。
岩体内部又有着各式各样的地质界面,它包括物质分异面和不连续面,例如:假整合、不整合、褶皱和断层等。
由于它们形成的成因和特性不同,导致其物理性质也有所差异,我们把这些不同的地质界面统称为结构面(弱面)。
有的岩体通过被结构面切割形成岩块,又被称为结构体。
结构体(岩块)是岩体基本组成部分。
岩石就是由结构面和结构体(岩块)共同组成的。
结构面对岩体的力学性质起着非常关键的控制作用,由于结构面影响着岩体的力学性质以及连续性,大自然中各种自然灾害与结构面有关。
例如:山体崩塌、滑坡、岩爆等。
开展结构面的力学性质研究是评价岩体稳定性的重要因素。
山体的滑坡以及岩爆对人们的生产和生活存在这非常重大的影响,而发生诸多事故的影响因素主要为岩体结构面对岩体强度的影响,所以研究岩石结构面的抗剪切强度以及抗拉强度存在着重要的意义。
在工程中,岩体结构面的破坏主要为剪切破坏,而结构面的抗拉强度几乎可以被忽略,故研究岩体结构面的抗剪特性具有重大意义。
而岩石结构面剪切强度的影响因素也有很多,例如:JRC(岩石结构面粗糙度)、JCS(壁面强度)、法向应力以及结构面充填物等影响因素,而其中较为关键的JRC(结构面的粗糙度),其具有许多性质,二、国内外对岩石结构面剪切强度的研究现状早在1966年国外学者Bardon就提出齿状节理直剪实验,1977年又提出JRC 的概念,归纳了十条标准JRC曲线,从而建立了岩石剪切强度与粗糙度之间的关系。
在此模型基础上,B.I ndraratna在不同法向正应力下,对规则结构面岩体进行直剪实验,证明了法向应力与抗剪切强度的关系。
G.G rasselli(2003)为了力求更真实的结构面粗糙度,通过3D扫描、研究采样方向、采样精度、采样尺寸等评价结果的影响,提出了三维岩体结构面粗糙度评价方法。
岩石结构面调查与分析
摘要:矿体及其围岩的稳定性、破坏模式和破坏程度,通常受到节理裂隙发育的方位、数量、大小以及形态的影响,节理裂隙形成时的构造应力场和构造运动方式可以通过节理裂隙进行推断,为区域构造应力场及构造体系的力学分析提供基础资料。
通过现场结构面调查,分析得知矿区的节理裂隙较为发育,结构面间距范围在10~20cm,开度值范围在3~7mm,且随着深度的增加,开度值增大,填充物为少量夹泥。
关键词:节理裂隙,构造断裂,结构面调查
北洺河铁矿位于河北省武安市上团城村东北约1km处的北洺河河床下。
东距邯郸市39km,东南距武安市8km。
其地理坐标为:东经110°07′30″,北纬36°45′00″。
节理裂隙的调查研究,对矿业开采起着重要的作用,新世纪、新形势下,矿业企业仍是推动我国经济发展和工业化建设的重要力量[1-2]。
一、调查方法
节理裂隙是岩体在应力作用下形成的结构面,是构造断裂的一种,没有位移或位移极小,虽然延长不远,纵深发展不大,但数目很多,同时,节理裂隙作为一种构造行迹,可以反映出本区主要构造的轮廓与构造运动的特点[3]。
节理裂隙大都与构造应力保持着一定的内在联系,由此可见,节理裂隙的调查、结构分析是非常有价值的工作,成为本次工程地质调查的主要内容之一。
本次调查采用的方法为窗口法,即在进路的某一区域进行结构面调查,调查的范围大于10m2。
二、现场调查
岩体是地质体,它经历过多次反复地地质作用,经受过变形,遭受过破坏,形成一定的岩石成分和结构,赋存于一定的地质环境中。
结构面作为岩体结构单元之一,其性状特征,可能是控制岩体变形、强度和渗透性的最主要因素。
本次结构面调查涉及-125m水平和-140m水平,调查结果如表1和表2所示。
测点选择在各水平地压显现明显,结构面露头较好的区域,采集结构的内容包括:岩性、间距、产状、开度、粗糙度(JRC)、充填物、渗透性。
表1 -125m水平结构面性状
间距(cm)JRC(mm) 开度(mm) 充填物渗透性岩性
10~20 1~2 3~4 泥质渗水磁铁矿
产状(倾向°∠倾角°)
281∠87 148∠55 20∠75 167∠85 230∠45 168∠85 118∠65 125∠42 17∠82 155∠79 156∠82 172∠88 145∠55 335∠85 342∠82 352∠71 351∠78 191∠74 10∠88 168∠85 294∠88 171∠74 221∠81 225∠75 251∠75 30∠70 344∠68 141∠79 325∠88 302∠85 155∠80 288∠58 145∠80 88∠87 144∠86 270∠79 279∠80 315∠58 330∠88 340∠89 333∠74 59∠45 203∠74 225∠76 137∠50
表2-140m水平结构面性状
间距(cm)JRC(mm) 开度(mm) 充填物渗透性岩性
10~15 1~2 3~7 泥质渗水磁铁矿
产状(倾向°∠倾角°)
156∠87 173∠71 243∠80 125∠87 335∠85 341∠82 168∠75 184∠76 175∠75 279∠55 125∠85 195∠83 115∠60 233∠60 213∠68 168∠83 233∠79 20∠78 275∠85 175∠70 288∠74 271∠86 262∠69 270∠71 231∠78 265∠64 144∠54 250∠78 266∠59 261∠56 100∠83 259∠78 256∠85 281∠78 278∠82 235∠69 311∠86 266∠72 42∠78
图1-125m水平结构面极点-等密图
图2-140m水平结构面极点-等密
三、分析与小结
产状是结构面一重要参数,它使岩体的力学性质具有方面,在一定程度上控制着岩体破坏的方式。
本次采用结构面极点图与等密图来分析井下结构面产状特征,投影方式采用下半球等角度投影,分布方式为Fisher分布。
图1和图2分别给出-125m水平和-140m水平实测结构面产状分布状况,-125m水平有两组结构面相对发育,第一组其倾向为NW335°,另一组为SE156°,两组主要结构面走向与进路走向相交,角度约为30°;-140m水平实测结构其倾向主要集中在SW265°。
结构面间距范围在10~20cm,由于JRC值小于5时定义为平坦近平滑结构面,本次测量JRC值在1~2,因此整体为平坦近平滑结构面,开度范围在3~7mm,填充物为泥质,渗透性为渗水,分析得知矿区的节理裂隙较为发育。
参考文献
夏农.论如何实现我国矿业可持续发展[J].中国矿业,2003,12(1):1~3.
张宏,李仲学,邹宏君.论可持续发展的煤炭消费观[J].中国煤炭,2004,30(10):28~30.
蔡美峰.岩石力学与工程[M].科学出版社。
