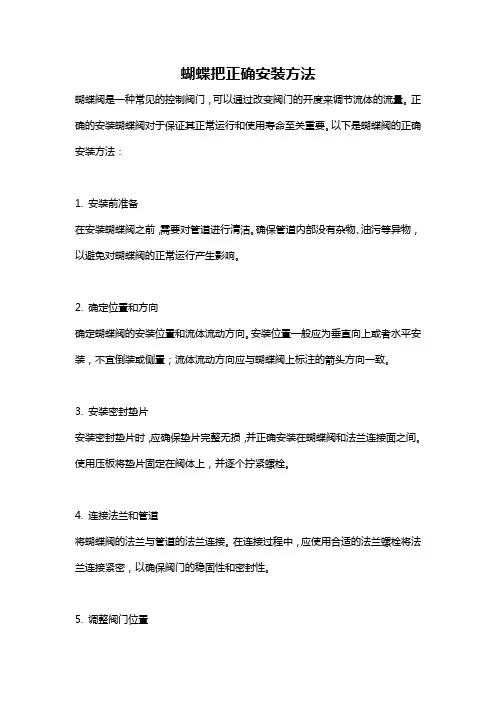

蝴蝶把正确安装方法蝴蝶阀是一种常见的控制阀门，可以通过改变阀门的开度来调节流体的流量。
正确的安装蝴蝶阀对于保证其正常运行和使用寿命至关重要。
以下是蝴蝶阀的正确安装方法：1. 安装前准备在安装蝴蝶阀之前，需要对管道进行清洁。
确保管道内部没有杂物、油污等异物，以避免对蝴蝶阀的正常运行产生影响。
2. 确定位置和方向确定蝴蝶阀的安装位置和流体流动方向。
安装位置一般应为垂直向上或者水平安装，不宜倒装或侧置；流体流动方向应与蝴蝶阀上标注的箭头方向一致。
3. 安装密封垫片安装密封垫片时，应确保垫片完整无损，并正确安装在蝴蝶阀和法兰连接面之间。
使用压板将垫片固定在阀体上，并逐个拧紧螺栓。
4. 连接法兰和管道将蝴蝶阀的法兰与管道的法兰连接。
在连接过程中，应使用合适的法兰螺栓将法兰连接紧密，以确保阀门的稳固性和密封性。
5. 调整阀门位置安装完成后，应调整蝴蝶阀的开度，使其与管道内的流量要求相匹配。
通过调整阀轴上的手动操作装置，使阀门开启或关闭到预定的位置。
6. 定位装置的安装对于需要自动控制的蝴蝶阀，还需要安装定位装置。
根据实际需要，选择合适的定位装置，并按照制造商提供的安装说明进行安装。
7. 阀门的试运行完成所有安装步骤后，需进行阀门的试运行。
打开进出口管道的阀门，缓慢开启或关闭蝴蝶阀，观察阀门的运行情况和流体的变化情况。
8. 系统的调试和运行在完成蝴蝶阀的安装和试运行后，需要对整个系统进行调试和运行。
通过监测系统的运行情况，确定蝴蝶阀的性能是否满足要求，并根据需要进行必要的调整。
蝴蝶阀正确的安装方法对于蝴蝶阀的正常运行和使用寿命具有重要的影响。
只有在严格按照安装方法进行安装和调试的情况下，才能保证蝴蝶阀的性能和使用效果。
因此，在进行蝴蝶阀的安装过程中，务必严格按照以上步骤进行操作，并在需要时参考相关的技术规范和说明书。
同时，安装过程中也需注意安全操作，确保工作人员的人身安全。
四年级下美术教案-可爱的蛋壳玩具_冀教版第五课：可爱的蛋壳玩具教材分析：无论在城市还是农村，每天都会有大量的蛋壳被当做垃圾扔掉。
你是否留意和观察过这些普普通通的蛋壳呢？它们不仅有光润的外形，不同的蛋还有着不同的色彩和纹路。
利用蛋壳进行加工制作出来的工艺品，很富有特色。
像彩蛋、蛋雕等表现形式更是巧夺天工，成为装饰生活、馈赠亲友的佳品。
本课以“蛋壳玩具”为设计制作的命题，用我们身边最为常见的蛋壳设计制作成小玩具、小案头摆设等工艺品，孩子们会觉得亲切、好玩。
在设计制作的过程中，通过观察、思考、设计、制作等环节，不仅可以使学生体会到设计活动与生活的密切关系，而且在课堂上可以创设宽松的学习环境，提供丰富、多变的课程材料，从而使孩子们主动地介入，充分体现出师生互动、生生互动的教学艺术特色。
教学目标：1. 学习制作蛋壳玩具的方法，引导学生设计制作出富有特色的蛋壳玩具。
2. 培养学生利用废旧材料进行设计的理念与技术意识。
提高学生的想象能力，培养学生创造性思维。
3. 通过蛋壳玩具的制作，培养学生热爱生活，敢于创造的思想品质和认真耐心的良好做事习惯。
教学重点：利用蛋壳进行设计制作教学难点：巧妙地利用“蛋形”创作出生动富有个性的作品。
教学过程：一、课前准备：教师和学生一起查找资料,搜集与圆形相关的艺术品和图形以及相关的动物、人物等图案资料，丰富课程资源。
学生：准备加工好的空蛋壳。
这些蛋壳玩具表现的是什么内容？除了做成独特的蛋壳玩具（蛋壳插花、彩蛋纹样、蛋壳小花篮、蛋壳不倒翁、蛋壳与骑士、蛋壳与卡通艺术形象等）有趣的人物、动物形象外，还可以制作成哪些形象？（调动学生的想象力，打开创作的思路。
）2、师：在黑板上画一个“蛋形”，让学生以比赛的形式进行联想，看看谁的想法多，最巧妙。
（让学生把人物、动物及其他更多的事物和圆形联系起来，降低学生创作的难度。
）3、学生创作：●让学生说说自己想做一个什么样的玩具？请小组的其他同学帮忙出谋划策。
三偏心金属密封蝶阀密封原理三偏心金属密封蝶阀密封原理在传统的观念中蝶阀只能用于常温、低压和密封性要求不高的场合。
随着现代工艺技术和材料工业的不断进展，蝶阀的应用范围已远远超出过去，几乎可以取代大部分的传统阀门，广泛适用于工业的各个领域。
特殊是三偏心金属密封蝶阀更引人注目。
由于三偏心蝶阀的关闭和闸阀关闭一样，是靠扭矩来完成的，阀门关闭的扭矩越大，阀座的密封性越好，故有人称三偏心蝶阀为90旋转闸阀。
在工厂的大检修中越来越多的三偏心蝶阀替代了闸阀，为此某些三偏心蝶阀的制造厂特地生产了一种长度和闸阀相同的三偏心蝶阀，并将这种三偏心金属密封蝶阀称为三偏心闸阀。
1 三偏心金属密封蝶阀密封原理的分类蝶阀若按偏心分类，即以阀杆和阀板的位置来分，可分为四种。
三偏心蝶阀是目前在工业管道中性能突出的一种蝶阀，根据密封形式，三偏心蝶阀属于硬密封蝶阀的范畴。
所以，三偏心蝶阀的具备了硬密封蝶阀的特点，耐高温、耐冲蚀、拥有较长的使用寿命。
又由于三偏心蝶阀是将耐高温腐蚀的合金材料直接堆焊在阀座表面，所以该阀门还同时具备了像软密封蝶阀一样优秀的密封性能。
那么三偏心蝶阀原理是什么？三偏心的三个偏心指的是什么？三偏心蝶阀的密封面是一个斜锥面，阀体的阀座与蝶板密封圈为面接触，其工作原理是通过靠操作传动装置带动蝶板的运动，蝶板在运动过程中，其密封圈与阀座得到充分的接触，由于弹性变形来实现密封。
三偏心蝶阀有一个突出的特点就是转变了阀门的密封构造，不再是传统的位置密封，而是扭力密封，也就是说不是依靠阀座的弹性变形来实现密封，而是依靠蝶板密封面与阀座的接触面压来达到密封效果，这也就很好的解决了金属阀座泄漏量大的问题，又因接触面压与介质压力是成正比的，所以三偏心蝶阀又有较强的耐高压高温性能。
三偏心金属密封蝶阀密封原理三个偏心第一个偏心：密封面所在平面至阀杆中心线的偏离其次个偏心：阀体中心线到阀杆中心线的距离；第三个偏心：阀体密封面所在锥面的中心线与阀体通道中心线存在一个夹角。
D343H法兰硬密封蝶阀加工定制：是品牌：耀一型号：D343H材质：WCB、CF8、CF3、CF8M、CF3M连接形式：法兰公称通径：DN50~1000适用介质：水、蒸气、石油化工、腐蚀性介质等压力环境：0.6~4.0MPa工作温度：-29~425℃流动方向：单向或双向驱动方式：蜗轮传动类型(通道位置)：直通标准：GB/T12238密封形式：三偏心硬密封一、D343H法兰硬密封蝶阀:D343H法兰硬密封蝶阀为偏心金属密封结构，密封形式为金属对金属密封，可调换金属密封圈对金属密封，不锈钢板与石墨复合板密封圈对金属密封。
硬密封蝶阀的驱动形式除了电动之外还有：手动，蜗轮杆传动，气动等。
二、D343H法兰硬密封蝶阀的特点:1．D343H法兰硬密封蝶阀阀座密封圈由软性T形密封环两侧多层不锈钢片组成。
2. 343H法兰硬密封蝶阀的阀板与阀座的密封面为斜圆锥结构，在阀板斜圆锥表面堆焊耐温、耐蚀合金材料；固定在调节环压板之间的弹簧与压板上调节螺栓装配一起的结构。
这种结构有效地补偿了轴套与阀体之间的公差带及阀杆在介质压力下的弹性变形，解决了阀门在双向互换的介质输送过程中存在的密封问题。
3.采用软性T型两侧多层不锈钢片组成密封圈，具有金属硬密封和软密封的双重优点，无论在低温和高温情况下，均具有零渗漏的密封性能。
试验证明池正流状态（介质流动方向与蝶板转动方向相同）时，密封面的压力是传动装置的力矩和介质压力对阀板的作用产生的。
正向介质压力增大时阀板斜圆锥表面与阀座密封面挤压越紧，密封效果越好。
当逆流状态时，阀板与阀座之间的密封靠驱动装置的力矩使阀板压向阀座。
随着反向介质压力的增大，阀板与阀座之间的单位正压力小于介质压强时，调节环的弹簧在受载后所储存的变形能补偿阀板与阀座密封面的紧压力起到自动补偿作用。
因此本实用新型不像现有的技术那样，在阀板上安装软硬多层密封圈，而是直接安装在阀体上，在压板和阀座中间增设调节环是十分理想的双向硬密封方式。
蝶阀是一种常见的控制阀，其结构简单且易于操作。
本文将为您介绍蝶阀的安装和操作说明。
蝶阀的安装步骤如下：1. 准备工作：在安装前，确保安装环境清洁，并检查所有配件是否齐全。
检查阀门的规格和型号是否与管道系统匹配。
2. 安装阀盘：将阀盘轴承放置于阀盘的支撑座上，并使用合适的螺栓将其固定在阀门上。
确保阀盘能够自由旋转。
3. 安装密封圈：将密封圈放置在阀门的阀座上，并确保其完全覆盖阀盘。
4. 连接管道：使用合适的螺栓将阀门连接到管道系统。
确保螺栓紧固且阀门与管道之间没有漏水。
5. 调整阀门：根据需要，通过旋转阀盘来调整阀门的开度。
根据实际情况，可以使用手动操作或者驱动装置来控制阀门的开关。
蝶阀的操作方法如下：1. 开启阀门：通过手动操作或者驱动装置将阀盘旋转至所需的开度。
开启阀门时，要注意避免过大的压力差导致阀盘振动。
2. 关闭阀门：通过手动操作或者驱动装置将阀盘旋转至关闭位置。
关闭阀门时，要确保阀门密封圈与阀座完全贴合，以防止漏水。
3. 检查阀门状态：定期检查阀门的工作状态，确保阀门能够正常开启和关闭。
如发现异常情况，及时检修或更换阀门。
4. 防止堵塞：使用蝶阀时，要注意介质中可能存在的颗粒物。
定期清洁阀门和管道，以防止堵塞和损坏。
5. 阀门保养：定期检查阀门的润滑情况，确保阀盘能够顺畅旋转。
根据需要添加润滑油。
总结：蝶阀的安装和操作相对简单，但仍需谨慎操作。
在安装阀门时，要确保配件齐全且安装正确。
在操作过程中，要根据需要调整阀门的开度，并注意阀门的工作状态。
定期检查和保养阀门，可以延长其使用寿命。
最后，使用蝶阀时要注意介质中可能存在的颗粒物，以免阀门堵塞和损坏。
希望以上内容对您有所帮助。
三偏心蝶阀之阿布丰王创作
要耐高温、必须使用硬密封、但泄漏量大；要零泄漏、必须使用软密封、却不耐高温。
为克服双偏心蝶阀这一矛盾、又对蝶阀进行了第三次偏心。
其结构特征为在双偏心的阀杆轴心位置偏心的同时、使蝶板密封面的圆锥型轴线偏斜于本体圆柱轴线、也就是说、经过第三次偏心后、蝶板的密封断面不再是真圆、而是椭圆、其密封面形状也因此而分歧错误称、一边倾斜于本体中
心线、另一边则平行于本体中心线。
这第三次偏心的最大特点就是从根本上改变了密封构造、不再是位置密封、而是扭力密封、即不是依靠阀座的弹性变形、而是完全依靠阀座的接触面压来达到密封效果、因此一举解决了金属阀座零泄漏这一难题、并因接触面压与介质压力是成正比的、耐高压高温也迎刃而解。
产品名称: D343H-16C蜗轮法兰式硬密封蝶阀简单介绍: 蜗轮法兰式硬密封蝶阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，产品符合国家GB/T13927-92阀门压力试验标准。
蜗轮法兰式硬密封蝶阀的详细介绍一、D343H蜗轮硬密封蝶阀产品概述:我厂引进能够国外先进技术的基础上,采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。
该阀采用三偏心结构,阀座与碟板密封面均采用不同硬度和不锈钢制作,具有良好的耐腐蚀性,使用寿命长,本阀均可定做双向密封功能,产品符合国家GB/T13927-92阀门压力试验标准。
二、D343H蜗轮法兰式硬密封蝶阀特点:1、本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。
2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长.4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。
5、本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。
6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。
三、D343H蜗轮法兰式硬密封蝶阀主要技术参数:公称通经DN(mm) 50~2000公称药理PN(MPa) 0.6 1.0 1.6 2.5密封试验(MPa) 0.66 1.1 1.76 2.75强度试验(MPa) 0.9 1.5 2.4 3.75适用温度碳钢:-29℃~425℃不锈钢:-40℃~650℃适用介质水、空气、天然气、油品及弱腐蚀性流体泄漏率符合GB/T13927-92标准驱动方式蜗轮传动、电动、气动、液动四、D343H蜗轮法兰式硬密封蝶阀主要零部件材料:零件名称材料阀体WCB、合金钢、不锈钢、QT450-10 蝶板WCB、合金钢、不锈钢、QT450-10 阀轴2Cr13不锈钢、合金钢密封圈不锈钢圈填料柔性石墨。
三偏心硬密封蝶阀阀体的加工工艺研究蝶阀是用圆盘式启闭件往复回转90°左右来开启、关闭和调节流体通道的一种阀门。
蝶阀不仅结构简单、体积小、重量轻、材料耗用省、安装尺寸小，而且驱动力矩小，操作简便、迅速，同时还具有良好的流量调节功能和关闭密封特性。
蝶阀在完全开启时具有较小的流阻，当开启开度大约在15°～70°之间时，又能进行较为准确的流量调节，因而在大口径调节领域，蝶阀的应用非常普遍。
本文主要针对本人最近生产的三偏心硬密封蝶阀阀体的加工方法进行讨论。
1、三偏心蝶阀的密封原理1.1、三偏心密封蝶阀的密封原理三偏心密封蝶阀密封结构见1)结构特征：阀板的回转中心与阀板密封截面形成一个偏置尺寸。
a.并与阀体中心线形成一个偏置尺寸;b.阀体密封面中心线与阀座中心线形成一个角度为β的角偏置。
2)密封原理：由于该结构蝶阀在双偏心密封蝶阀的基础上将阀座中心线再与阀体中心线偏置一个β角，当这种结构的三偏心蝶阀处于完全开启状态时，其阀板密封面完全脱离阀座密封面，并且在阀板密封面与阀座密封面之间形成一个与双偏心密封结构蝶阀相同的间隙，由于β角的偏置，会使长、短半径转动的阀板大、小半圆上，阀板密封面转动轨迹切线与阀座密封面形成一个楔角θ1 和θ2，该楔角的形成会使阀板启闭时，阀板密封面相对于阀座密封面渐出脱离和渐入压紧，从而彻底消除阀板启闭时蝶板两密封副之间的机械磨损和擦伤。
2、阀体及密封面的加工工艺三偏心蝶阀密封副，可理解为由正圆锥偏转一定的角度切割而成，三偏心蝶阀制造工艺的核心，也就是阀座面的加工工艺和蝶板密封圈的加工工艺，以及蝶板与阀体的配镗工艺。
加工工艺过程如下：3、加工注意事项1)为了在加工过程中使密封面锥体中心与机床回转中心重合，过渡盘与斜度胎盘定位止口的定位台阶中心与阀体安装在斜度盘上的定位台阶应存在偏心Eg。

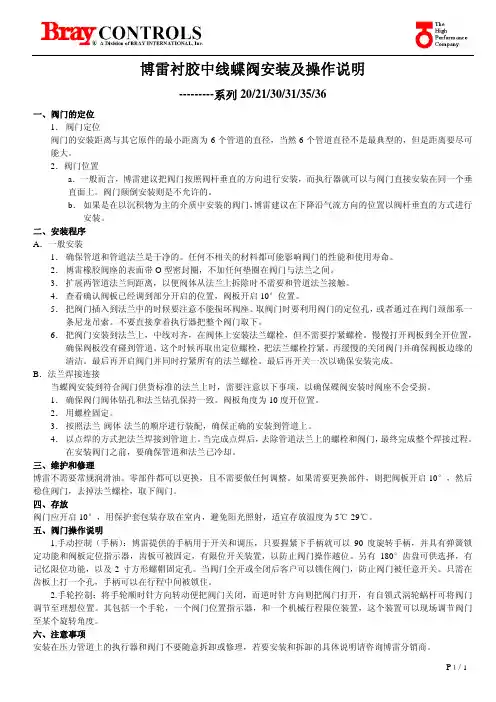

P １/ 1博雷衬胶中线蝶阀安装及操作说明---------系列20/21/30/31/35/36一、阀门的定位1． 阀门定位阀门的安装距离与其它原件的最小距离为6个管道的直径，当然6个管道直径不是最典型的，但是距离要尽可能大。
2．阀门位置a ．一般而言，博雷建议把阀门按照阀杆垂直的方向进行安装，而执行器就可以与阀门直接安装在同一个垂直面上。
阀门颠倒安装则是不允许的。
b ． 如果是在以沉积物为主的介质中安装的阀门，博雷建议在下降沿气流方向的位置以阀杆垂直的方式进行安装。
二、安装程序A ．一般安装1． 确保管道和管道法兰是干净的。
任何不相关的材料都可能影响阀门的性能和使用寿命。
2． 博雷橡胶阀座的表面带O 型密封圈，不加任何垫圈在阀门与法兰之间。
3． 扩展两管道法兰间距离，以便阀体从法兰上拆除时不需要和管道法兰接触。
4． 查看确认阀板已经调到部分开启的位置，阀板开启10°位置。
5． 把阀门插入到法兰中的时候要注意不能损坏阀座。
取阀门时要利用阀门的定位孔，或者通过在阀门颈部系一条尼龙吊索。
不要直接拿着执行器把整个阀门取下。
6． 把阀门安装到法兰上，中线对齐，在阀体上安装法兰螺栓，但不需要拧紧螺栓。
慢慢打开阀板到全开位置，确保阀板没有碰到管道。
这个时候再取出定位螺栓，把法兰螺栓拧紧。
再缓慢的关闭阀门并确保阀板边缘的清洁。
最后再开启阀门并同时拧紧所有的法兰螺栓。
最后再开关一次以确保安装完成。
B ．法兰焊接连接当蝶阀安装到符合阀门供货标准的法兰上时，需要注意以下事项，以确保碟阀安装时阀座不会受损。
1． 确保阀门阀体钻孔和法兰钻孔保持一致。
阀板角度为10度开位置。
2． 用螺栓固定。
3． 按照法兰-阀体-法兰的顺序进行装配，确保正确的安装到管道上。
4． 以点焊的方式把法兰焊接到管道上。
当完成点焊后，去除管道法兰上的螺栓和阀门，最终完成整个焊接过程。
在安装阀门之前，要确保管道和法兰已冷却。
三、维护和修理博雷不需要常规润滑油。
◆三偏心蝶阀技术设计方案一、产品介绍该阀是我企业技术人员经优化设计高性能金属密封蝶阀。
采取了“斜置椭圆蝶板径向动平衡密封系统”，能可靠地实现蝶阀密封零泄漏，是真正含有国际领先水平高科技新产品。
该产品成批投产后发明了良好经济效益和社会效益，并作为以国代进产品，被中国外各企业大量选择，深受广大新老用户欢迎，是值得您高度信赖优质产品。
该阀蝶板在启闭过程中，实现了蝶板密封圈和阀座密封面之间无滑动摩擦、卡挤，密封面上压力角大于摩擦角，采取“径向动平衡密封系统”设计，使蝶板开启阻力极低。
启闭过程中蝶板密封面沿 360°圆角各点能够瞬间快速完成，逐点接触和逐点脱离。
开启密封即分离，快速正确实现关闭接触自动相吻合密封动作。
该种阀因为采取多重密封，经过高精度机械加工成椭圆型截面密封环，它和阀座金属密封面组成密封副。
这种密封结构，在高压工况下不产生塑性变形，在高温或低温工况下，不存在冲压应力、焊接应力、弹性退火或咬坏脆裂现象，根本处理了传统蝶阀密封结构不合理引发泄漏弊病，大大提升了阀门密封可靠性。
保温蝶阀也称夹套蝶阀，是在一般三偏心金属硬密封蝶阀基础上在阀体外部焊装了金属夹套，在保温蝶阀阀体两侧装有夹套接口，可涵入蒸汽或其它过热气体，以预防介质在常温状态下凝固或结晶。
保温蝶阀法兰较一般金属硬密封蝶阀要大一到两个规格，关键用于石油、化工、冶金、制药等各类系统。
二、适用范围本阀适适用于高、中、低压，高温、低温管路中作闭路密封装置、节流装置和调整装置。
广泛适适用于石油、化工、冶金、矿山、电力、能源、交通、农田、水力、环境保护、建筑、医药、生物等行业。
尤其适用密封要求较严格工况，如煤气管道上，也适用水、蒸气、油品、空气、尘气、硝酸等腐蚀性介质。
使用温度-196℃—600℃，工作压力 PN0.25—10Mpa 或 150—600 磅级。
本阀完全能够替换粗笨、价高闸阀、截止阀、球阀、节流阀，并作为以国代进产品。
三、阀门结构特征和工作原理3.1 三偏心硬密封蝶阀结构特征蝶板回转中心（即阀门轴中心）和蝶板密封面形成一个尺寸 a 偏置，并和阀体中心线形成 1 个 b 偏置，阀体密封面中心线和阀座中心线（阀体中心线）形成一个角度为β角偏置。

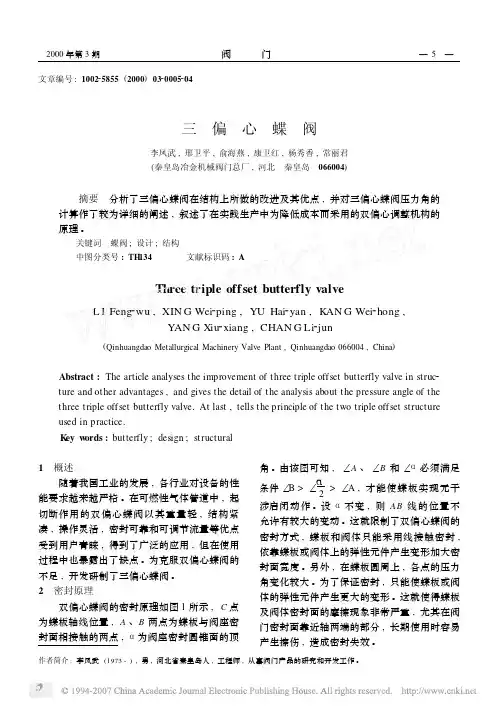

文章编号:100225855(2000)0320005204三 偏 心 蝶 阀李凤武,邢卫平,俞海燕,康卫红,杨秀香,常丽君(秦皇岛冶金机械阀门总厂,河北 秦皇岛 066004) 摘要 分析了三偏心蝶阀在结构上所做的改进及其优点,并对三偏心蝶阀压力角的计算作了较为详细的阐述,叙述了在实践生产中为降低成本而采用的双偏心调整机构的原理。
关键词 蝶阀;设计;结构中图分类号:TH134 文献标识码:AThree triple off set butterfly valveL I Feng2wu,XIN G Wei2ping,YU Hai2yan,KAN G Wei2hong,YAN G Xiu2xiang,CHAN G Li2jun(Qinhuangdao Metallurgical Machinery Valve Plant,Qinhuangdao066004,China)Abstract:The article analyses the improvement of three triple offset butterfly valve in struc2 ture and other advantages,and gives the detail of the analysis about the pressure angle of the three triple offset butterfly valve.At last,tells the principle of the two triple offset structure used in practice.K ey w ords:butterfly;design;structural1 概述随着我国工业的发展,各行业对设备的性能要求越来越严格。
在可燃性气体管道中,起切断作用的双偏心蝶阀以其重量轻,结构紧凑,操作灵活,密封可靠和可调节流量等优点受到用户青睐,得到了广泛的应用,但在使用过程中也暴露出了缺点。
ZTFA671H-16C/F气控防喘振阀（三偏心金属硬密封气动调节蝶阀）DN350使用说明书郑州郑阀阀门有限公司一SKD系列气控调节阀技术是由日本MEC气控阀门株式会社郑阀公司一线组合工程技术人员和售后服务工程技术人员五十多年的现场实际经验而来，研发生产的一种分体式防喘振阀气控系统装置，针对性地解决传传统气控调节阀在高振频，高温状态，户外雨水冲刷下不能正常稳工作的缺陷，从而根治由于管路在设计，施工，安装欠缺引起强振动，高温；潮湿等给管控阀门不能稳定使用的工程隐患，其主要结构由以下几大部分组成。
控制原理组件由气源处理三联件、电子定位器、及各控制管路组成。
详见系统控制原理图。
单作用大扭矩执行器采用高强度104合金压铸本体，两端悬挂内镀高硬度耐磨材料的分体驱动气缸，密封组件和抗磨损组件均为MEC原厂件，U形的出力轴线设计而组成,确保执行机构在大力矩、大温差、高开闭速度下的在线运行可靠性。
由以上各部件组成的气控系统，通过主系统提供的0.4-0.7MPa气压驱动源，对阀门实施0-90°范围内的任意角度调节;主要参数及规格明细表客户名称：合同号：产品名称：气动拔叉式高性能蝶阀型号： ZTFA671H-16C/F 装置名称：气动防喘振调节蝶阀交货期：数量： 1台套阀号：阀门等级： GB13927-92 B级法兰形状：对夹式阀内形式：偏芯型流量特性：近似线性行程： 0-90°口径： DN350 材质处理：人工时效阀体： WCB 阀板： WCB密封环： 304 阀杆： 35CrMo 压圈： Q235 填料： P4513＋4513L执行机构及附件规格型号：SKDS-600 尺寸：1300×445×475驱动方式：气动单作用驱动源：0.4~0.7MPa动作：0-90°任意调节紧急动作：失电失气阀快开电磁阀：FESTO配对法兰：全套过滤减压阀：BFR-4000工艺参调节信号：4-20mA 反馈信号： 4-20 mA电阻：电压： DC24V耗电量：≤15W 防爆等级： ExdⅡCT3 防护等级： IP66 灵敏度：±1%F.S,±0.5%F.S 滞后度：±1%F.S 重复性：±1%环境温度：-20-70℃不冻结阀门温度： 350℃设定气压： 0.4MPa 客户气压： 0.4-0.7MPa电气接口：PF1/2（G1/2）气源接口： PT（NPT）1/2公称压力：工作压力： 0.1-0.4MPa（A）介质：压缩空气泄漏量： 0泄漏系统运行原理由系统控制原理图可知,主驱动气源接入本系统以后,经调压过滤（4）将驱动气调整至0.4-0.7MPa之间,三位五通比例电磁阀P口，根据中控室下达的模拟量指命<4-20Ma>,CAMXIP电子定位模块丶驱动三位五通比例电磁阀A、B两只比例电磁线圈做出相应的比侧动作使三位五通比例电磁阀A、B两口输出相应的驱动气流、驱动A-B两缸做出比侧的位移量以达到任意角度调节的目的，断电、断气源、断拟量信丢失阀位快开。
三偏心金属硬密封蝶阀偏心距计算
三偏心金属硬密封蝶阀的偏心距计算涉及到阀门的设计和工程知识。
偏心距是指阀座圆心与阀杆轴线之间的距离，它对于蝶阀的密封性能和操作特性至关重要。
一般来说，偏心距的计算需要考虑阀座密封圈的厚度、阀座的设计参数以及阀杆的位置等因素。
首先，偏心距的计算公式为，E = (D1 D2) / 2，其中E为偏心距，D1为阀座的大直径，D2为阀座的小直径。
这个公式是用来计算偏心距的基本公式，但在实际工程中还需要考虑到阀座的设计参数和材料的影响。
其次，对于三偏心金属硬密封蝶阀，由于其结构的特殊性，偏心距的计算还需要考虑到阀座密封圈的厚度和材料的弹性变形。
一般来说，偏心距越大，阀座的密封性能越好，但是偏心距过大也会增加阀门的操作力和磨损。
最后，对于具体的三偏心金属硬密封蝶阀的偏心距计算，需要根据具体的阀门参数和设计要求进行计算，通常需要结合阀门制造商提供的技术资料和标准进行计算。
在实际工程中，通常由阀门设计工程师或相关专业人士进行计算和确认，以确保阀门的密封性能
和操作特性符合设计要求。
总之，三偏心金属硬密封蝶阀偏心距的计算涉及到多个因素，需要综合考虑阀门的设计参数、材料特性和工程要求等因素，是一个比较复杂的工程问题。
希望以上回答能够帮助到你。
偏心蝶阀结构、原理及性能介绍1、双偏心密封蝶阀双偏心蝶阀也叫作高性能蝶阀，主要适用于水厂、电厂、钢厂冶炼、化工、水源泉工程、环境设施建设等系统排水用,尤其适用于水道管路上,作为调节和截流设备使用。
和中线蝶阀相比，双偏心蝶阀更耐高压，寿命更长，稳定性好。
和其它阀门相比，口径越大材料越轻，成本就更低。
但是由于中间有蝶板，流阻大，所以小于DN200的蝶阀是没有很大意义的。
阀体结构双偏心设计有效减少阀座磨损，能保持阀门长时间的安全密封与运作。
经试验,阀门开关70万次时,仍能保持零泄漏。
双偏心蝶阀工作原理双偏心蝶阀在单偏心蝶阀的基础上进一步改良。
其结构特征为在阀杆轴心既偏离蝶板中心、也偏离本体中心。
双偏心的效果使阀门被开启后蝶板能迅即脱离阀座、大幅度地消除了蝶板与阀座的不必要的过度挤压、刮擦现象、减轻了开启阻距、降低了磨损、提高了阀座寿命。
刮擦的大幅度降低、同时还使得双偏心蝶阀也可以采用金属阀座、提高了蝶阀在高温领域的应用。
特点如下：（1）设计合理，结构紧凑，装拆容易，便于维修。
（2）采用偏心结构,减少密封圈的摩擦,延长阀门使用寿命。
（3）完全密封,泄漏为零。
可以用于超高真空工况。
（4）更换阀板密封圈、蝶板,转轴等材质,可适用多种介质和不同温度2、三偏心硬密封蝶阀阀杆轴心同时偏离碟片中心及本体中心，且阀座回转轴线与阀体通道轴线有一定角度的，称为三偏心蝶阀。
阀体结构三偏心蝶阀结构特征：阀板回转中心（即阀门轴中心）于阀板密封截面形成一个A偏置，并与阀体中心形成一个b偏置；阀体密封面中心线与阀座中心线（即阀体中心线）形成一个角度为β的角偏置。
为克服双偏心蝶阀这一矛盾、又对蝶阀进行了第三次偏心。
其结构特征为在双偏心的阀杆轴心位置偏心的同时、使蝶板密封面的圆锥型轴线偏斜于本体圆柱轴线、也就是说、经过第三次偏心后、蝶板的密封断面不再是真圆、而是椭圆、其密封面形状也因此而不对称、一边倾斜于本体中心线、另一边则平行于本体中心线。
编号：设计计算书名称：三偏心硬密封蝶阀型号：D343H公称通径：150mm公称压力：1.6Mpa编制：________________审核：________________批准：________________XXXX阀门有限公司二OO九年十二月I目录T (1)计算内容壁厚1M (2)计算内容密封面上计算比压8计算内容阀杆力矩 (4)计算内容阀杆强度验算 (6)计算内容蝶板厚度计算 (8)计算内容蝶板强度验算 (9)计算内容流量系数的计算 (11)附录 (12)I1零件名称 阀体 材料牌号 WCB 计算内容 壁厚 1T序 号 计算数据名称 符号 式中符号公式 单位 计算数据1 计算壁厚 SB ’ []2.3L PN DNC Pσ+-mm 4.3 2 计算压力 PN 设计给定 Mpa 1.6 3 计算内径 DN设计给定mm 150 4许用拉应力[]L σ查《实用阀门设计手册》表3-3Mpa 82 5 腐蚀余量 C 设计给定 mm 3 6 实际壁厚 SB设计给定mm12结论：1.SB ≥SB ’，故合格。
2．管路附件温度压力级是根据材料相应温度下的许用应力制定的，故不进行高温核算。
2零件名称 阀座 材料牌号 WCB计算内容 密封面上计算比压8M序 号 计算数据名称 符号 式中 符号公式 单位 计算数据 1 密封面上总作用力 MZ Q MZ MF Q +QN37799 2 密封面上介质作用力MJ Q ()2MN M πD +b P 4N 26179 3 密封面内径 MN D 图示，设计给定 mm 142 4 密封面外径 MW D图示，设计给定 mm 146.67 5 密封面与球面接触半角 α图示，设计给定 72 6 阀座密封面宽度 M b 设计给定 mm 2.335 7 设计压力 P设计给定Mpa 1.6 8 密封面上密封力 MF Q ()22M MW MN MF πf D -D 1+q tan α4⎛⎫ ⎪⎝⎭N 11620 9密封面磨擦因数M f查《实用阀门设计手册》表3-260.3310 密封面必须比压 MF q查《实用阀门设计手册》表3-13 Mpa10 11 密封面计算比压 q()MZMW MN M Q D +D πb sin αMpa 18.77 12密封面许用比压[]q查《实用阀门设计手册》表3-14Mpa150结论 MF q < q<[]q 故合格。
关于三偏心硬密封蝶阀安装的一些说明
三偏心硬密封蝶阀是蝶阀领域中用量最大阀门之一，也是蝶阀的主要产品之一。
针对不同的介质和管道设计,三偏心蝶阀又分单向密封和双向密封，单向密封蝶阀，顾名思义，就只有一面有密封效果，另一面的密封性能和承压能力就会比常说的“正向”要弱一点，所谓的“正向”如下图就是阀体铸造的箭头方向，但不一定是介质流向，准确的说应当是设计的承压方向，如下图所示，水泵运行时阀门肯定是打开的，只有当水泵停止时，为了防止介质倒流而损坏水泵，才会在这里装这如阀门，所以安装方向最好是照下图所示。
但不是所有阀门的介质流向都要与阀体的箭头相反，如下图，这台阀门的作用是为了截断介质，并且肯定没有介质倒流的现象，那安装时就要让介质流向（也就是承压方向）和阀体上铸造的箭头方向相同。
才能让这台阀门的密封性能发挥的更好。
温馨提示：如果管道中介质流向不可操控、或者本来设计的就有可能要介质来回流动，并且还要随时截断介质，双向蝶阀才是你ᴰ好的选择。
这种阀门不仅仅是能双向承压ˈ就密封性能也更有保障。
