零泄漏的三偏心金属密封蝶阀结构原理(1)
三偏心蝶阀由于其突出的优点，如适用的温度压力范围广、切断性能好及使用寿命长等，常用来替代传统的闸阀和截止阀、球阀，在过去很多其他阀门难于取得良好效果的场合，已有很多成功的应用经验。

在传统的观念中蝶阀只能用于常温、低压和密封性要求不高的场合。

随着现代工艺技术和材料工业的不断发展，蝶阀的应用范围已远远超出过去，几乎可以取代大部分的传统阀门，广泛适用于工业的各个领域。

特别是三偏心金属密封蝶阀更引人注目。

由于三偏心蝶阀的关闭和闸阀关闭一样，是靠扭矩来完成的，阀门关闭
的扭矩越大，阀座的密封性越好，故有人称三偏心蝶阀为90°旋转闸阀。

在工厂的大检修中越来越多的三偏心蝶阀替代了闸阀，为此某些三偏心蝶阀的制造厂专门生产了一种长度和闸阀相同的三偏心蝶阀，并将这种三偏心金属密封蝶阀称为三偏心闸阀。

1、蝶阀的分类蝶阀若按偏心分类，即以阀杆和阀板的位置来分，可分为四种。

1.1、中心对置蝶阀
该种阀阀板以阀杆为中心对称布置。

其阀座为弹性阀座，温度压力等级
大多为150#；适用温度受阀座弹性体材料耐温性能的影响，通常不过
120°C。

阀门的密封性能较好，能达到ANS
1.2、单偏心蝶阀
该种阀阀杆与阀板有一个方向的偏心。

单偏心蝶阀的阀座大多为非金属
材料制造的弹性体阀座，温度压力等级为150#及以下；适用温度通常不超过120°C；阀门的密封性能比中心对置蝶阀差一些；启闭所需的扭矩较中心对。

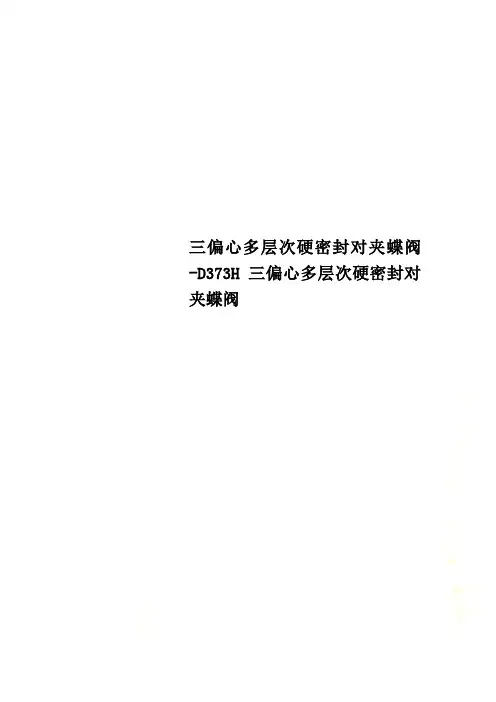

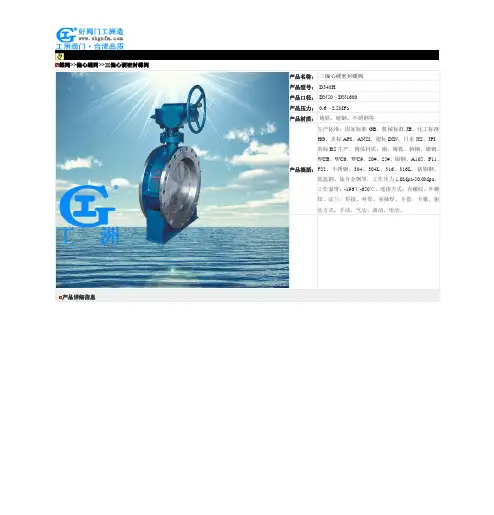

三偏心多层次硬密封对夹蝶阀-D373H三偏心多层次硬密封对夹蝶阀蝶阀>>对夹蝶阀>>三偏心多层次硬密封对夹蝶阀产品名称：三偏心多层次硬密封对夹蝶阀产品型号：D373H产品口径：DN50～DN2000产品压力：0.6~10.0Mpa产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。

阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。

工作压力1.0Mpa-50.0Mpa。

工作温度：-196℃-650℃。

连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。

驱动方式：手动、气动、液动、电动。

产品详细信息三偏心多层次硬密封对夹蝶阀概述：三偏心多层次硬密封蝶阀系列产品，系长寿命、节能型蝶阀。

其结构采用三维编心原理设计，阀座采用硬软密封兼容的多层次结构，加工精湛，工艺先进。

本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。

因此被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。

特点由于本产品蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉、加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。

其主要特点如下：1、开启力矩小，灵活方便，省力节能。

2、三维编心结构，使蝶板越关越紧，其密封性能可靠，达到无泄漏。

3、耐高压、耐腐蚀、耐磨损、使用寿命长等。

采用标准设计标准:GB/T12238-1989；JB/T8527-1997法兰连接尺寸:GB/T9113.1-2000；GB/T9113.2-2000GB/T9115.1-2000；GB/T9115.2-2000结构长度:GB/T12221-1989压力试验:GB/T13927-1992；JB/T9092-1999主要技术参数公称通径DN（mm）50～2000 50～500公称压力PN（MPa）0.6 1.0 1.6 2.5 4.0试验压力强度试验0.9 1.5 2.4 3.75 6.0 密封试验0.66 1.1 1.76 2.75 4.4 气密封试验0.6 0.6 0.6 0.6 0.6适用温度碳钢:-29℃～425℃不锈钢-40℃～600℃适用介质空气、水、蒸气、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等驱动形式蜗杆蜗轮传动、气传动、电传动主要零件的材质零件名称材料阀体铸铁、不锈钢、铬钼钢、合金钢蝶板铸钢、合金钢、不锈钢、铬钼钢密封圈不锈钢与耐高温石棉板组合成多层次阀杆2Cr13、1Cr13不锈钢、铬钼钢轴承奥氏体不锈钢、304氮化填料柔性石墨超高压截止阀是高压截止阀的一种。

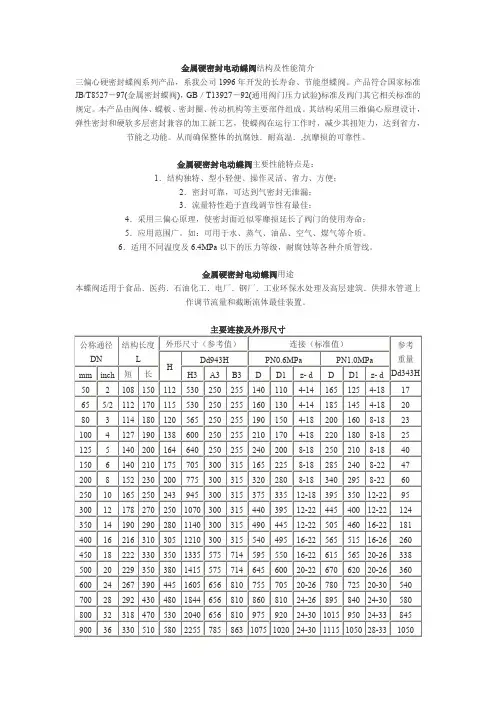

金属硬密封电动蝶阀结构及性能简介
三偏心硬密封蝶阀系列产品，系我公司1996年开发的长寿命、节能型蝶阀。

产品符合国家标准JB/T8527－97(金属密封蝶阀)，GB／T13927－92(通用阀门压力试验)标准及阀门其它相关标准的规定。

本产品由阀体、蝶板、密封圈、传动机构等主要部件组成。

其结构采用三维偏心原理设计，弹性密封和硬软多层密封兼容的加工新工艺，使蝶阀在运行工作时，减少其扭矩力，达到省力，节能之功能。

从而确保整体的抗腐蚀．耐高温．,抗靡损的可靠性。

金属硬密封电动蝶阀主要性能特点是：
1．结构独特、型小轻便、操作灵活、省力、方便；
2．密封可靠，可达到气密封无泄漏；
3．流量特性趋于直线调节性有最佳；
4．采用三偏心原理，使密封面近似零靡损延长了阀门的使用寿命；
5．应用范围广。

如：可用于水、蒸气、油品、空气、煤气等介质。

6．适用不同温度及6.4MPa以下的压力等级，耐腐蚀等各种介质管线。

金属硬密封电动蝶阀用途
本蝶阀适用于食品．医药．石油化工．电厂．钢厂．工业环保水处理及高层建筑．供排水管道上
作调节流量和截断流体最佳装置。

三偏心硬密封蝶阀干涉设计新方法来源：互联网点击：107 日期：2012/9/6一、前言蝶阀作为一种用来实现管路系统通断及流量控制的新型阀门产品，已在石油、化工、冶金及水电等许多领域中得到极为广泛的应用。

三偏心多层次硬密封蝶阀是应用最为广泛的一种蝶阀，其中的三偏心主要是指轴向偏心H，径向偏心F和角偏心α（如图1所示）。

该阀开关力矩的大小、密封性能的好坏及使用周期的长短除与三偏心的结构有关外，主要还取决于蝶板密封圈与阀座是否干涉及干涉量的大小。

而是否干涉及干涉量的大小直接由这三个偏心量来决定。

因此，在确定这三个偏心值后，检查密封圈在整个开关过程中与阀座的干涉与否及干涉量的大小极为重要，是整个设计过程中的核心。

二、三偏心硬密封蝶阀的干涉检查传统三偏心硬密封蝶阀的干涉检查都是采用三维建模的方式进行，工程量大，耗时长，修改烦琐、复杂，增加了设计困难、周期及成本。

现通过CAD二维制图的简易方法来介绍一种全新的简单、易懂、方便和实用性强的干涉检查方法。

1.确定蝶板密封圈与阀座密封圈的空间轨迹将密封面进行理论分层，可以认为是有无数层叠合而成，那么，通过数学模型分析，可以认为每一层都是这样形成的：在一定斜度的圆锥面上与相对水平面具有一定角度的面相交形成的椭圆形曲线，每一层的椭圆线叠加在一起组合成密封面。

如图2所示，以很直观的数学模型表达密封面的形成原理。

以型号为D343SH－16CDN600的三偏心硬密封蝶阀为例，进行密封面干涉设计的说明。

（1）确定椭圆形曲线的短轴和长轴将蝶板密封圈的密封面和阀座密封面建立数学模型，如图2所示，圆锥体斜度为9°（即车刀以向下9°的方向加工蝶板密封面），夹具斜度板平面与水平面角度也为9°，用CAD作图法量出蝶板密封圈和阀座密封圈的短轴和长轴部分的长度。

（2）画密封面的椭圆曲线在与图1同样的数学模型中分别以阀座前轴、阀座中轴、阀座背轴、密封圈前轴、密封圈中轴和密封圈背轴为中心，以图2中与之对应的短轴与长轴为尺寸建立椭圆形曲线，这里以阀座前轴与密封圈前轴为中心建立的椭圆线为例进行示范，如图3所示。

三偏心蝶阀的作用及原理三偏心蝶阀的作用及原理[img]的h1为第一偏心，h2为阀体中心与阀杆旋转中心距离是第二个偏心，h3为阀板密封面中心与水平轴线a角距离是第三个偏心，从而形成阀板在法向平面椭圆形圆锥体，当执行机构输出力矩带动杆阀转动，阀板随之围绕b中心旋转，过a 平面轴线的锥体面到b距离大于锥体半径为长轴，小于锥体面半径为短轴，当阀门打开时，在h2和h3,a角或β角作用下,椭圆形圆锥体密封面先脱离金属U形弹性阀座，再旋转，降低了阀板与阀座的摩擦阻力及磨损，当阀门关闭时，由于不围绕a中心旋转，在偏心h2的作用下，椭圆形圆锥体的阀板在h3a角形成β角度锥面，压向金属U形弹性阀座，越压越紧，此时金属U形弹性阀座产生弹性变形，直到阀板椭圆形圆锥体密封面紧密吻合，从而达到可靠的密封要求。

在许多亚太国家中、由于受本国的阀门设计制造水平的局限、以及传统教科书的影响、对碟阀的偏见仍很大。

而与此同时、欧美的先进发达工业国家却正在大力推广、积极使用碟阀。

道理很简单、碟阀已今非昔比。

三偏心碟阀其适用范围已可以耐压高达 2500 磅级、耐温低至 -196 ?、高达 700 ?、密封达到 0 泄漏、调控比高达 100:1 以上。

也就是说、在各种严酷、关键的过程控制管线上、不论是开关阀还是调控阀、只要选型得当、现在都可以放心地使用碟阀、而且成本低廉。

蝶阀的卓越性能与其自身不断地偏心、演变、发展密切相关。

为满足各种工况要求、蝶阀先后经历了从同心向单偏心、双偏心和三偏心的演变。

碟阀的演变过程及 3 偏心碟阀的发展和应用简单介绍如下?一、蝶阀分类,、同心蝶阀该种蝶阀的结构特征为阀杆轴心、蝶板中心、本体中心在同一位置上。

结构简单、制造方便。

常见的衬胶蝶阀即属于此类。

缺点是由于蝶板与阀座始终处于挤压、刮擦状态、阻距大、磨损快。

为克服挤压、刮擦、保证密封性能、阀座基本上采用橡胶或聚四氟乙烯等弹性材料、但也因而在使用上受到温度的限制、这就是为什么传统上人们认为蝶阀不耐高温的原因。
