三偏心金属密封蝶阀的工作原理

三偏心金属密封蝶阀密封原理三偏心金属密封蝶阀密封原理在传统的观念中蝶阀只能用于常温、低压和密封性要求不高的场合。

随着现代工艺技术和材料工业的不断进展，蝶阀的应用范围已远远超出过去，几乎可以取代大部分的传统阀门，广泛适用于工业的各个领域。

特殊是三偏心金属密封蝶阀更引人注目。

由于三偏心蝶阀的关闭和闸阀关闭一样，是靠扭矩来完成的，阀门关闭的扭矩越大，阀座的密封性越好，故有人称三偏心蝶阀为90旋转闸阀。

在工厂的大检修中越来越多的三偏心蝶阀替代了闸阀，为此某些三偏心蝶阀的制造厂特地生产了一种长度和闸阀相同的三偏心蝶阀，并将这种三偏心金属密封蝶阀称为三偏心闸阀。

1 三偏心金属密封蝶阀密封原理的分类蝶阀若按偏心分类，即以阀杆和阀板的位置来分，可分为四种。

三偏心蝶阀是目前在工业管道中性能突出的一种蝶阀，根据密封形式，三偏心蝶阀属于硬密封蝶阀的范畴。

所以，三偏心蝶阀的具备了硬密封蝶阀的特点，耐高温、耐冲蚀、拥有较长的使用寿命。

又由于三偏心蝶阀是将耐高温腐蚀的合金材料直接堆焊在阀座表面，所以该阀门还同时具备了像软密封蝶阀一样优秀的密封性能。

那么三偏心蝶阀原理是什么？三偏心的三个偏心指的是什么？三偏心蝶阀的密封面是一个斜锥面，阀体的阀座与蝶板密封圈为面接触，其工作原理是通过靠操作传动装置带动蝶板的运动，蝶板在运动过程中，其密封圈与阀座得到充分的接触，由于弹性变形来实现密封。

三偏心蝶阀有一个突出的特点就是转变了阀门的密封构造，不再是传统的位置密封，而是扭力密封，也就是说不是依靠阀座的弹性变形来实现密封，而是依靠蝶板密封面与阀座的接触面压来达到密封效果，这也就很好的解决了金属阀座泄漏量大的问题，又因接触面压与介质压力是成正比的，所以三偏心蝶阀又有较强的耐高压高温性能。

三偏心金属密封蝶阀密封原理三个偏心第一个偏心：密封面所在平面至阀杆中心线的偏离其次个偏心：阀体中心线到阀杆中心线的距离；第三个偏心：阀体密封面所在锥面的中心线与阀体通道中心线存在一个夹角。

三偏心蝶阀密封原理
偏心蝶阀是一种常用的流体控制设备，其密封原理主要包括几个方面。

首先，偏心蝶阀通过阀杆和阀体连接，阀体上设置有偏心轴，使阀体和阀座呈现一定的偏心结构。

这样设计的目的是为了在开关过程中，阀体能够旋转并且与阀座作用力均匀分布，从而实现较好的密封效果。

其次，偏心蝶阀的阀座通常采用金属硬密封和软密封两种形式。

金属硬密封是通过阀座和阀体紧密接触，形成金属间高度互贴，并且通过阀座表面的硬化处理来提高密封性能。

而软密封则是通过阀座和阀体之间填充聚四氟乙烯等软质密封材料，使其在压力作用下能够充分扩展并填充间隙，从而实现密封效果。

最后，偏心蝶阀的密封原理还与阀体和阀座之间的压缩弹性有关。

在开启阀门时，阀座与阀体之间的间隙逐渐减小，阀座受到较大的压力，从而使得密封更加紧密。

而在关闭阀门时，阀座受到压力的减小，弹性恢复，保持较小的接触压力，从而减小了阀座与阀体之间的磨损和漏气现象。

总的来说，偏心蝶阀的密封原理是通过偏心结构、阀座材料和弹性变形等因素的综合作用来实现的。

这种密封原理使得偏心蝶阀具有优良的密封性能，并且广泛应用于石油、化工、电力等行业的流体控制系统中。

企业简介上海凯工阀门有限公司地处上海嘉定工业园区，公司占地面积439600平方米，是一家专业设计、制造和销售各种阀门的大型股份制企业。

公司拥有专业的阀门设计、制造工程技术人员，拥有各类机加工设备和试验装置。

公司已通过挪威船级社DNV ISO9001：2000质量管理体系认证、英国UKAS ISO14001环境管理体系认证和美国石油协会API 6D 标准认证。

公司是中国通用机械阀门行业协会的会员单位，中石油、中海油、中石化的战略合作企业，化工装备定点生产企业，是中国城市燃气协会会员单位。

公司的产品有闸阀、截止阀、止回阀、蝶阀、球阀及高温炼化、炼油、炼焦、长输管线、油田、电站高压等阀门。

产品的公称压力从PN1.0~80MPa ，公称通径DN15~2500mm ；温度从-196℃~600℃。

产品采用的标准有GB 、JB 、API 、ANSI 、JIS 、BS 、DIN 等。

三偏心金属密封蝶阀系列是我公司主要产品，大量使用在冶金、轻工、电力、石油化工、煤气水道等领域。

上海凯工以“发掘尖端阀门技术，竭尽全力回报用户”作为企业的经营理念，以给用户提供优质产品和满意服务为己任，不断地进行自身变革，力争成为中国阀门行业的明珠企业。

一、特点及用途：该阀门采用三偏心金属密封结构，在室温或高温下均具有良好的密封性能，与同规格闸阀或截止阀相比，体积小，重量轻，启闭灵活，使用寿命长，广泛适用于冶金、轻工、电力、石油化工、煤气水道等领域，使用安全可靠，该阀门是现代化企业最理想的选择。

二、标准规范：D343H-16C/25 D373H-16C/25按照下列标准执行1.设计制造与检验按照JB/T8527-1997规定。

2.法兰连接尺寸按GB9113.3-88；GB9113.4-88的规定。

3.结构长度按GB12221-89的规定。

4.阀门压力试验按GB/T13927-92的规定。

D343H-150Lb D373H-150Lb 按照下列标准执行1.设计制造与检验按照API 609规定。

三偏心蝶阀的阀板的偏心角及回转中心位置的优化设计1 引言近几年来，现代化工业的快速发展，使蝶阀广泛应用于先进的工艺过程。

为此世界各国都在研究新的蝶阀密封结构形式，使其能够满足新的工艺要求。

最近，我们在双偏心的基础上使蝶板的中心偏置一定的角度，形成三偏心密封结构，它保留了双偏心蝶阀的优点，同时又减小了偏心驱动力矩。

但是，三偏心结构的设计相当复杂，合理选择回转中心的位置显得十分重要，本文就最佳偏心角和回转中心的优化设计进行探讨。

2 三偏心结构的密封原理当前三偏心结构的密封副形式多种多样，有球形、抛物线形、锥面形等，由于锥面密封面的加工性能好，按一般工艺就可以保证其设计精度，在此，以锥面密封为例讨论其密封原理。

图1为三偏心蝶板的设计原理图。

蝶板密封面为锥面，若采用正圆锥体，由于其大端直径大于阀座密封圈内径，启闭蝶板时容易与阀座发生干涉，采用偏心角为α的偏心锥面解决了这个问题。

设回转中心为E点，密封最佳点为P1、P2，则EP1<EP2，EP1<O1P，能够实现快速脱离密封面，而且EP1>EA，因此A点也能顺利通过阀座，并实现接触密封。

当蝶板继续关闭时，由于EA′>EP1，故蝶板越关越紧，能实现阀门的自锁。

3 蝶板最佳偏心角的选择原则3.1 保证阀门的密封性阀门的密封性是靠密封副间挤压变形后，阻断介质的渗透力而切断介质的流动来实现的。

为了实现密封，在密封副间必须具备一定的密封力，具体反映在密封面上即需要一定的密封比压。

根据密封原理可知，应满足密封条件：q m<q<[q] （1）式中q—实际密封比压，MPa[q]—密封材料的许用比压，MPaq m—必需密封比压，MPa必需密封比压值按下式计算：（2）式中C—与密封面材料有关的系数K—在给定密封材料情况下，考虑介质压力对比压值的影响系数P—介质工作压力，MPab m—密封面接触宽度，mm由此可见，阀门密封必需密封比压q m与接触密封宽度b m有关。

◆三偏心蝶阀技术设计方案一、产品介绍该阀是我企业技术人员经优化设计高性能金属密封蝶阀。

采取了“斜置椭圆蝶板径向动平衡密封系统”，能可靠地实现蝶阀密封零泄漏，是真正含有国际领先水平高科技新产品。

该产品成批投产后发明了良好经济效益和社会效益，并作为以国代进产品，被中国外各企业大量选择，深受广大新老用户欢迎，是值得您高度信赖优质产品。

该阀蝶板在启闭过程中，实现了蝶板密封圈和阀座密封面之间无滑动摩擦、卡挤，密封面上压力角大于摩擦角，采取“径向动平衡密封系统”设计，使蝶板开启阻力极低。

启闭过程中蝶板密封面沿 360°圆角各点能够瞬间快速完成，逐点接触和逐点脱离。

开启密封即分离，快速正确实现关闭接触自动相吻合密封动作。

该种阀因为采取多重密封，经过高精度机械加工成椭圆型截面密封环，它和阀座金属密封面组成密封副。

这种密封结构，在高压工况下不产生塑性变形，在高温或低温工况下，不存在冲压应力、焊接应力、弹性退火或咬坏脆裂现象，根本处理了传统蝶阀密封结构不合理引发泄漏弊病，大大提升了阀门密封可靠性。

保温蝶阀也称夹套蝶阀，是在一般三偏心金属硬密封蝶阀基础上在阀体外部焊装了金属夹套，在保温蝶阀阀体两侧装有夹套接口，可涵入蒸汽或其它过热气体，以预防介质在常温状态下凝固或结晶。

保温蝶阀法兰较一般金属硬密封蝶阀要大一到两个规格，关键用于石油、化工、冶金、制药等各类系统。

二、适用范围本阀适适用于高、中、低压，高温、低温管路中作闭路密封装置、节流装置和调整装置。

广泛适适用于石油、化工、冶金、矿山、电力、能源、交通、农田、水力、环境保护、建筑、医药、生物等行业。

尤其适用密封要求较严格工况，如煤气管道上，也适用水、蒸气、油品、空气、尘气、硝酸等腐蚀性介质。

使用温度-196℃—600℃，工作压力 PN0.25—10Mpa 或 150—600 磅级。

本阀完全能够替换粗笨、价高闸阀、截止阀、球阀、节流阀，并作为以国代进产品。

三、阀门结构特征和工作原理3.1 三偏心硬密封蝶阀结构特征蝶板回转中心（即阀门轴中心）和蝶板密封面形成一个尺寸 a 偏置，并和阀体中心线形成 1 个 b 偏置，阀体密封面中心线和阀座中心线（阀体中心线）形成一个角度为β角偏置。

三偏心蝶阀的设计一、三偏心蝶阀的结构二、三偏心蝶阀的工作原理三、三偏心蝶阀的设计要点1.阀体和阀盖的设计：阀体和阀盖通常由铸铁，碳钢或不锈钢等材料制成。

为了提高阀门的强度和密封性能，阀体和阀盖通常采用球墨铸铁、合金钢等高强度材料。

同时，通过合理的设计和加工工艺，确保阀体和阀盖的几何尺寸和表面粗糙度满足要求。

2.阀杆和阀板的设计：阀杆和阀板通常由不锈钢等材料制成。

阀杆应具有足够的强度和刚度，以承受流体的压力和力矩，并保证阀板的正常开启和关闭。

阀板的设计需要考虑流体的流通能力和阀门的密封性能。

3.密封结构的设计：三偏心蝶阀采用多层金属密封结构，通常由两个金属垫片和一个弹簧组成。

金属垫片可以承受流体的高压和高温，保证阀门的密封性能。

弹簧可以保持金属垫片的紧密接触，以实现更好的密封效果。

4.驱动装置的设计：三偏心蝶阀通常使用手动、电动或气动驱动装置。

对于大口径和高压力的阀门，通常采用电动或气动驱动装置实现自动控制。

驱动装置的设计需要考虑阀门的动作速度和力矩，并保证驱动装置的可靠性和灵敏性。

5.阀门的安装和维护：在设计三偏心蝶阀时，需要考虑阀门的安装和维护便利性。

阀门通常需要安装在管道中，因此需要设计合适的连接口和支撑结构。

同时，阀门的维护也需要考虑方便性，例如可以方便拆卸和更换阀杆、阀板和密封件等。

四、三偏心蝶阀的应用领域总结起来，三偏心蝶阀的设计要点包括阀体和阀盖的设计、阀杆和阀板的设计、密封结构的设计、驱动装置的设计以及阀门的安装和维护等。

通过合理的设计和制造工艺，可以实现三偏心蝶阀的高性能和可靠性，满足不同领域的流体控制需求。

三偏心蝶阀密封原理三偏心蝶阀是一种常用的工业阀门，具有良好的密封性能。

它的密封原理主要分为结构密封和弹性密封两个方面。

首先，结构密封是指通过三偏心蝶阀特殊的结构设计来实现密封。

三偏心蝶阀的结构特点是蝶板相对于阀座的三个轴线都偏离中心线。

这种结构使得蝶板在关闭状态下，可以尽可能地与阀座接触，形成密封。

当阀门开启时，蝶板旋转，与阀座分离，流体可以顺畅通过。

而当阀门关闭时，蝶板再次旋转回原位，与阀座完全接触，实现密封。

其次，弹性密封是指三偏心蝶阀的密封面由弹性材料构成，通过其本身的弹性变形来实现密封。

一般来说，三偏心蝶阀的密封面是由金属与聚四氟乙烯（PTFE）等弹性材料组成的。

当阀门关闭时，密封面由于蝶板相对于阀座的偏心设计，产生弹性变形，与阀座贴合，形成可靠的密封。

而当阀门开启时，密封面恢复原状，使得流体可以顺畅通过。

三偏心蝶阀密封原理的关键在于减小阀座的接触力，从而降低摩擦、减少磨损和密封面的磨损。

这种结构密封和弹性密封相结合的设计，使得三偏心蝶阀具有较好的密封性能。

此外，三偏心蝶阀的密封原理还与密封面的材料选择有关。

一般来说，金属与聚四氟乙烯（PTFE）结合的密封面具有较好的耐腐蚀性能，适用于大多数介质。

对于一些特殊介质，还可以选择其他材料的密封面，如陶瓷、黄铜等。

需要注意的是，三偏心蝶阀的密封原理对操作要求比较高。

在开启或关闭阀门时，应确保蝶板与阀座有较好的贴合，以保证密封性能。

而在高温或高压条件下，由于材料的膨胀和变形，阀门的密封性能可能会受到影响，因此需要进行定期的维护和检修。

总之，三偏心蝶阀的密封原理是通过结构密封和弹性密封两个方面的设计来实现。

这种密封原理具有较好的密封性能，适用于各种介质和工况条件。

然而，在实际使用中，仍需要注意阀门的操作和维护，以确保其密封性能的稳定性和可靠性。

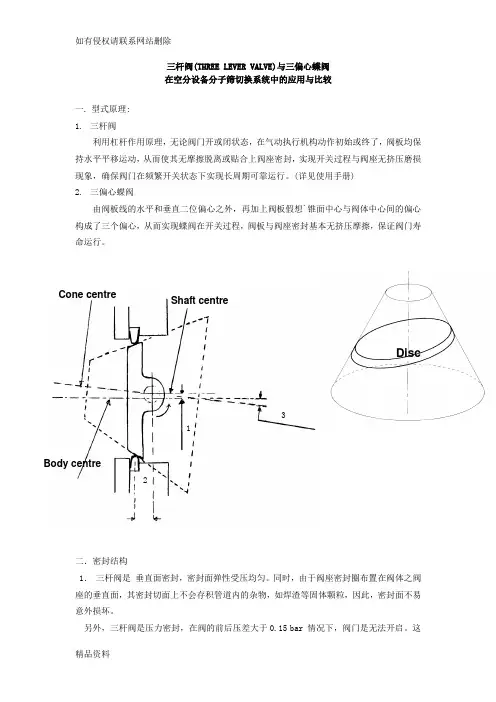

三杆阀(THREE LEVER VALVE)与三偏心蝶阀 在空分设备分子筛切换系统中的应用与比较一. 型式原理: 1. 三杆阀利用杠杆作用原理，无论阀门开或闭状态，在气动执行机构动作初始或终了，阀板均保持水平平移运动，从而使其无摩擦脱离或贴合上阀座密封，实现开关过程与阀座无挤压磨损现象，确保阀门在频繁开关状态下实现长周期可靠运行。

(详见使用手册) 2. 三偏心蝶阀由阀板线的水平和垂直二位偏心之外，再加上阀板假想`锥面中心与阀体中心间的偏心构成了三个偏心，从而实现蝶阀在开关过程，阀板与阀座密封基本无挤压摩擦，保证阀门寿命运行。

312二．密封结构1． 三杆阀是 垂直面密封，密封面弹性受压均匀。

同时，由于阀座密封圈布置在阀体之阀座的垂直面，其密封切面上不会存积管道内的杂物，如焊渣等固体颗粒，因此，密封面不易 意外损坏。

另外，三杆阀是压力密封，在阀的前后压差大于0.15 bar 情况下，阀门是无法开启。

这Cone centreShaft centreBody centreDisc个特点对于分子筛纯化系统而言，可避免分子筛的床层受到强气流的冲击破坏，恰好起到了安全保护的作用。

专用于开关工作场合，属于专用阀。

2．三偏心蝶阀有金属密封和非金属（如石墨）片复合金属密封等型式，特别是复合密封结构，非金属夹层受交变压力、温度影响，相对易出现老化碎裂，这样，密封就会出现失效。

越是大口径，其阀板锥面加工难度越大，三偏心蝶阀更适合于中小口径。

适用于开关，也适用于调节工作场合，属于一种通用阀。

三．国内的空分设备配套情况：1．“法液空”生产的大型空分设备，分子筛系统开关阀基本都是选用ORBINOX三杆阀，林德公司也在推荐使用三杆阀。

自1990年以来，有近二十套国内大型空分设备配套使用。

三偏心蝶阀工作原理
三偏心蝶阀是一种阀门，它的工作原理如下：
1. 偏心设计：三偏心蝶阀的设计采用了三个偏心机制，包括轴线偏心、密封面偏心和密封圆心偏离阀杆中心线。

这种设计使得阀门在开关过程中，密封圆心远离阀杆中心线，减少了密封面之间的摩擦，延长了密封圈的使用寿命。

2. 开启和关闭操作：当三偏心蝶阀需要开启时，阀杆旋转使得蝶板与阀座之间的间隙扩大，从而允许介质通过。

在关闭操作中，阀杆旋转使得蝶板逐渐与阀座接触，最终完全封闭。

3. 密封性能：三偏心蝶阀的密封面采用金属或软密封材料制成，能够提供良好的密封性能，确保介质不会泄漏。

由于三偏心设计的特点，可以减少密封面的摩擦和磨损，提高阀门的可靠性和使用寿命。

4. 流体控制：三偏心蝶阀可通过调节阀杆的旋转角度来调节介质的流量，实现流体的控制。

阀杆的旋转角度越大，蝶板与阀座之间的间隙越大，流体通过的面积就越大，从而增加流量。

总的来说，三偏心蝶阀通过阀杆的旋转实现对介质流动的控制，其偏心设计减少了密封面的摩擦和磨损，提高了阀门的可靠性和使用寿命。

同时，它的密封性能良好，能够防止介质泄漏。

技术特点1. 我公司生产的三偏心蝶阀硬密封均可以做到VI级（气泡级标准）。

三偏心原理为(1).阀轴偏离管道中线的一偏心；(2). 阀轴偏离密封面的二偏心；(3).密封面轴线与管道中心线夹角的三偏心。

这是目前国际上最先进的技术，特别适用于大口径管道上需要兼顾调节和切断性能的场合。

2. 单作用气缸与薄膜式执行机构结构类似，气缸一端进气，气源故障时靠另一侧复位弹簧的推力来使蝶阀回到安全位置。

但也存在着如下缺点： (1).因弹簧预紧力要能够克服蝶阀的起动摩擦力，所以活塞随时都在承受着弹簧的很大推力。

而手动气动切换的蜗轮蜗杆机构在分离或啮合时最忌讳受应力，单作用气缸在手自动切换时容易造成切换机构齿轮打坏。

(2). 手自动切换时必须退到弹簧释放位置，再往弹簧压缩方向手动操作。

随着行程增加，弹簧也逐渐被压缩，反作用力也越来越大，手操时越摇越重，特别费力，最后半程甚至摇不动；（3）受国内热处理工艺的限制，大弹簧长时间受压缩容易造成刚度下降，关键时候可能推力不足，造成无法复位。

（4）气源稍有波动阀门开度变化很大，造成工艺过程波动，抗干扰能力较差。

（5）活塞推力大部分被弹簧推力抵消，有效输出扭矩比薄膜式增加的有限。

3. 采用双作用气缸带失气联锁系统，可以克服以上不足，实现气源故障时回到安全位置。

（1）因气缸内没有复位弹簧，手自动切换时稍微左右晃动手轮，便可将蜗轮蜗杆上的应力消除，切换方便。

（2）切换可在任意开度进行，使紧急情况时操作工处理起来更迅速准确。

手动操作在全行程内受力均匀，人工劳动强度降低。

（3）采用储气罐带换向阀的失气保护系统，气源故障时靠储气罐的能量储备使蝶阀回到全关的安全位置。

换向阀和加速器都是原装进口产品，动作可靠。

（4）正常运行时活塞两侧压力相等，气源压力波动对阀位几乎没有影响，抗干扰能力好。

（5）因没有弹簧推力的抵消，同规格双作用执行机构有效输出力比单作用气缸大一倍以上，是薄膜式执行机构的4~5倍。

解析蝶阀的几种密封原理蝶阀是一种流体控制设备，常用于流体的截断或调节。

它的密封原理主要有以下几种：1.蝶阀双偏心结构的密封原理：蝶阀的双偏心结构是指阀杆与阀座轴线和阀体轴线不在同一直线上，这样设计可以有效降低摩擦，延长阀门使用寿命。

在密封方面，蝶阀双偏心结构采用金属与金属的密封方式。

当阀门关闭时，阀座上的金属加密套圈与蝶板金属表面接触，形成金属密封，确保阀门的密封性。

2.蝶阀三偏心结构的密封原理：蝶阀的三偏心结构相比双偏心结构，进一步优化了密封性能。

阀杆位于阀座与蝶板之外，蝶板的轴线位置也相对于阀体的轴线有所偏移。

这种设计使得阀门在关闭时，蝶板与阀座与端面形成三点接触，形成三次密封。

蝶板在关闭时，第一次密封主要是通过金属密封实现的，当压力增加时，第二和第三次密封则主要依靠弹性座环与阀座的密封作用。

3.蝶阀硬密封原理：蝶阀的硬密封主要是通过金属密封的方式实现的。

蝶阀的蝶板表面可以通过喷涂或镀覆特殊的金属材料，使其具有良好的耐腐蚀性和耐磨损性。

当阀门关闭时，金属密封表面与阀座进行金属对金属的接触，确保阀门的密封性。

4.蝶阀软密封原理：蝶阀的软密封主要是通过软质密封圈与阀座的密封作用实现的。

蝶阀的阀座常采用橡胶或聚氨酯等弹性材料制成，而蝶板的表面则经过特殊的加工，以确保与阀座密封圈的接触更加紧密。

当阀门关闭时，软质密封圈可以充分适应蝶板和阀座的不规则形状，形成良好的密封，确保阀门的密封性能。

总的来说，蝶阀的密封原理可以通过金属对金属、金属与弹性材料、或者软质密封圈与阀座的接触，来实现阀门的密封。

根据不同的工作要求和流体性质，可以选择适合的蝶阀密封原理，以实现更好的密封性能。

单偏心双偏心三偏心蝶阀结构原理单偏心蝶阀是指阀芯与阀座之间偏心排列的蝶阀。

它的结构主要包括阀体、阀座、阀芯、阀杆、密封圈等组成。

1.阀体：阀体是单偏心蝶阀的主要承载部件，通常为铸造而成，具有良好的强度和刚度。

2.阀座：阀座是连接在阀体上的零件，具有密封作用，一般由金属材料制成。

3.阀芯：阀芯是单偏心蝶阀的核心部件，由金属材料制成，具有良好的密封性能。

4.阀杆：阀杆连接在阀芯上，并通过螺纹连接在阀门的操作机构上，用于控制阀芯的开启和关闭。

5.密封圈：密封圈是位于阀芯和阀座之间的环形零件，用于实现阀门的密封性能。

单偏心蝶阀的工作原理是通过旋转阀芯来实现流体的控制。

当阀芯处于开启状态时，流体可以顺畅地通过阀体和阀座之间的空间。

当阀芯处于关闭状态时，阀芯和阀座之间的密封圈将会紧密贴合，阻止流体通过。

双偏心蝶阀是在单偏心蝶阀的基础上进一步改进而成的阀门。

它的结构与单偏心蝶阀相似，但有两个偏心构造：阀芯与阀杆的偏心和阀座与阀体的偏心。

1.阀芯与阀杆的偏心：在阀芯和阀杆的连接处存在一个小偏心，通过旋转阀杆可以使阀芯在阀体内旋转，从而实现流体的控制。

2.阀座与阀体的偏心：在阀座和阀体之间存在一个大偏心，通过旋转阀芯可以改变阀芯与阀座之间的接触面积，从而实现流体的控制。

双偏心蝶阀的工作原理是通过旋转阀芯来改变阀座与阀体之间的接触面积，实现流体的调节。

当阀芯处于开启状态时，阀芯与阀座之间的接触面积较小，流体可以顺畅地通过。

当阀芯处于关闭状态时，阀芯与阀座之间的接触面积较大，从而阻止流体通过。

三偏心蝶阀是在双偏心蝶阀的基础上进一步改进而成的阀门，其主要特点是阀芯、阀座和阀体之间都存在着偏心结构。

1.阀芯的偏心：阀芯的偏心是指阀芯在阀体内的轴向偏心，通常偏心距离较小。

2.阀座的偏心：阀座的偏心是指阀座在阀体内的径向偏心，通常偏心距离较大。

3.阀体的偏心：阀体的偏心是指阀体在管道中的轴向偏心，通常偏心距离较小。

三偏心蝶阀的工作原理与双偏心蝶阀类似，通过旋转阀芯改变阀座与阀体之间的接触面积，实现流体的控制。

三偏心硬密封蝶阀阀体的加工方法吴斌彬指导教师：**技能等级：技师（二级）专业：加工中心单位名称：上海阀门厂有限公司单位指导：刘其斌摘要蝶阀是用圆盘式启闭件往复回转90°左右来开启、关闭和调节流体通道的一种阀门。

蝶阀不仅结构简单、体积小、重量轻、材料耗用省、安装尺寸小，而且驱动力矩小，操作简便、迅速，同时还具有良好的流量调节功能和关闭密封特性。

蝶阀的使用非常广泛，已由原来的低压、常温、软密封结构逐渐向高温、高压、大口径、高密封性、长寿命、优良的调节特性以及一阀多功能方向发展，其可靠性及其它性能指标均已达到了较高的水平。

随着现代化工业水平的不断发展，合成橡胶、聚四氟乙烯等非金属材料以及耐高温、耐强腐蚀、耐强冲蚀、高强度合金等金属材料在蝶阀上的使用，使蝶阀的各项性能指标得到了不断提高，使用的温度、压力范围更广，使用寿命更长。

蝶阀在完全开启时具有较小的流阻，当开启开度大约在15°～70°之间时，又能进行较为准确的流量调节，因而在大口径调节领域，蝶阀的应用非常普遍，由于蝶阀的阀板运动带有擦拭性，故大多数蝶阀可用于带悬浮颗粒的介质，依据蝶阀密封面的强度也可用于粉状和颗粒介质。

本文主要针对我厂最近生产的三偏心硬密封蝶阀阀体的加工方法进行讨论。

关键词：蝶阀三偏心硬密封加工目录一、三偏心蝶阀的密封原理------------------二、阀体的热处理--------------------------三、密封面的堆焊--------------------------四、车削密封面刀具的选择及刃磨------------五、阀体及密封面的加工工艺----------------六、注意事项------------------------------七、结束语--------------------------------八、结语---------------------------------- 参考文献一、三偏心蝶阀的密封原理1.1三偏心密封蝶阀的密封原理:三偏心密封蝶阀密封结构见图所示1.2三偏心密封蝶阀的密封结构：①结构特征:阀板的回转中心与阀板密封截面形成一个偏置尺寸a,并与阀体中心线形成一个偏置尺寸b. 阀体密封面中心线与阀座中心线形成一个角度为β的角偏置.②密封原理: 由于该结构蝶阀在双偏心密封蝶阀的基础上将阀座中心线再与阀体中心线偏置一个β角,当这种结构的三偏心蝶阀处于完全开启状态时,其阀板密封面完全脱离阀座密封面,并且在阀板密封面与阀座密封面之间形成一个与双偏心密封结构蝶阀相同的间隙,由于β角的偏置,会使长、短半径转动的阀板大、小半圆上,阀板密封面转动轨迹切线与阀座密封面形成一个楔角θ1和θ2,该楔角的形成会使阀板启闭时,阀板密封面相对于阀座密封面渐出脱离和渐入压紧,从而彻底消除阀板启闭时蝶板两密封副之间的机械磨损和擦伤。
