金属硬密封蝶阀参数金属硬密封蝶阀是一种适用于高温、高压和强腐蚀介质的阀门，具有良好的耐腐蚀性和耐高温性能。
该阀门是由重型金属制成，具有优异的耐磨性和机械强度，因此被广泛应用于化工、电力、石油、煤气等领域。
下面是金属硬密封蝶阀的参数及其相关信息。
1.主要参数金属硬密封蝶阀根据不同的使用条件，其参数也会有所差异。
以下是其主要参数：●阀门尺寸：DN50～DN1200。
●阀门压力：PN10、PN16、PN25、PN40、PN63、PN100、PN150、PN250、PN400等级。
●阀门材质：WCB、CF8、CF8M等，可以根据用户要求定制。
●适用介质：强腐蚀性气体、液体等，如硝酸、硫酸、氯化氢等。
2.设计特点金属硬密封蝶阀具有以下设计特点：●密封性好：采用金属对金属硬密封设计，具有卓越的密封性能，可以有效避免介质泄漏。
●操作简便：该阀门结构简单，开闭灵活，操作方便，且具有长寿命、可靠性高的特点。
●耐高温、抗腐蚀：金属硬密封蝶阀的材质具有优异的耐高温、抗腐蚀性能，可以适用于温度范围在-40℃～+560℃的介质。
3.使用注意事项金属硬密封蝶阀在使用过程中，需要注意以下事项：●使用前应检查阀门及管道是否畅通，以免影响其正常工作。
●在使用中，应注意介质的流速，以保证阀门顺畅运行，且不影响其密封性能。
●使用中如遇到异常情况，应及时关闭阀门，等待专业人士处理。
●定期对阀门进行维护和检修，可以延长其使用寿命，保证其性能。
综上所述，金属硬密封蝶阀是一种性能优良的阀门，具有卓越的耐高温、耐腐蚀和密封性能，适用于高温、高压和强腐蚀介质的场合。
在使用阀门过程中，需要注意其参数和使用要点，保证其正常工作，并延长其使用寿命。

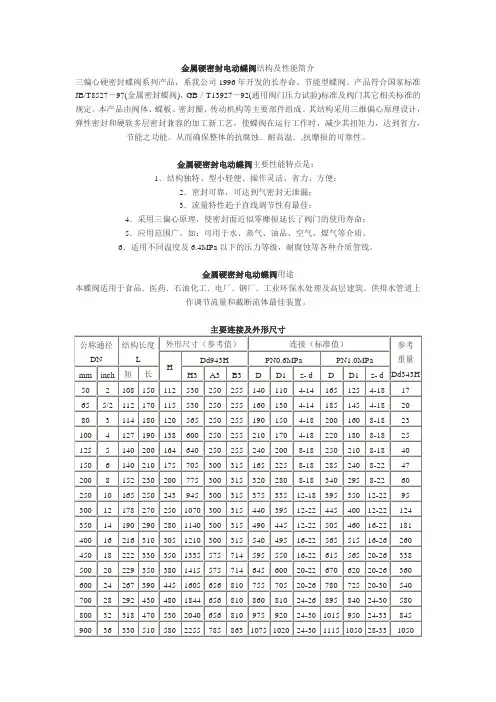

金属硬密封电动蝶阀结构及性能简介
三偏心硬密封蝶阀系列产品，系我公司1996年开发的长寿命、节能型蝶阀。
产品符合国家标准JB/T8527－97(金属密封蝶阀)，GB／T13927－92(通用阀门压力试验)标准及阀门其它相关标准的规定。
本产品由阀体、蝶板、密封圈、传动机构等主要部件组成。
其结构采用三维偏心原理设计，弹性密封和硬软多层密封兼容的加工新工艺，使蝶阀在运行工作时，减少其扭矩力，达到省力，节能之功能。
从而确保整体的抗腐蚀．耐高温．,抗靡损的可靠性。
金属硬密封电动蝶阀主要性能特点是：
1．结构独特、型小轻便、操作灵活、省力、方便；
2．密封可靠，可达到气密封无泄漏；
3．流量特性趋于直线调节性有最佳；
4．采用三偏心原理，使密封面近似零靡损延长了阀门的使用寿命；
5．应用范围广。
如：可用于水、蒸气、油品、空气、煤气等介质。
6．适用不同温度及6.4MPa以下的压力等级，耐腐蚀等各种介质管线。
金属硬密封电动蝶阀用途
本蝶阀适用于食品．医药．石油化工．电厂．钢厂．工业环保水处理及高层建筑．供排水管道上
作调节流量和截断流体最佳装置。
三偏心硬密封蝶阀设计原理《蝶阀的奇妙世界：三偏心硬密封蝶阀的设计奥秘》各位朋友，今天咱们聊聊那些藏在管道里的小精灵——蝶阀。
你们有没有好奇过，这些小小的阀门是怎么做到既聪明又耐用的呢？别急，让我来给你们娓娓道来。
首先得说，蝶阀之所以叫“蝶”，是因为它的形状酷似一只蝴蝶。
但你别小看了这蝴蝶，它可有两副面孔哦！一副是优雅的“蝶翼”，另一副则是坚不可摧的“盔甲”。
这就涉及到了我们今天的主题——三偏心硬密封蝶阀。
想象一下，这个“盔甲”可不是普通的材料做的，它是用钢铁铸成的。
没错，就是那种我们平时用来做锅碗瓢盆的那种铁。
这种材质的好处在于，它既坚固又轻便，而且成本还特别亲民。
这样一来，蝶阀就不怕被水冲走，也不用担心生锈的问题。
再来说说那个“盔甲”上的特殊设计。
你看，它的三个耳朵不是一般的耳朵，它们可是经过精心计算和设计的。
这三个耳朵就像是三个忠诚的小卫士，时刻守护着蝶阀的安全。
当水流通过的时候，它们就像三个小舵手，稳稳地引导着水流的方向。
这样一来，无论是大流量还是小流量，蝶阀都能游刃有余，稳稳当当。
更神奇的是，这个蝶阀还有点“调皮”。
别看它平时一本正经，关键时刻却能变个戏法。
比如，当管道里来了个“不速之客”——杂质或者气泡，这些小家伙一进入蝶阀，就会被那两个“耳朵”巧妙地挡住，再也出不去。
这样一来，管道就能保持清澈透明，再也不用为水质问题犯愁了。
当然啦，除了硬实力外，这个蝶阀在设计上也下了不少功夫。
它的结构紧凑，占地面积小，安装起来方便快捷。
而且，它还可以根据需要调整角度，适应各种复杂的工况。
这样一来，无论是高楼大厦的水系统，还是偏远山区的灌溉系统，它都能派上用场。
我想说的是，这个三偏心硬密封蝶阀虽然看起来不起眼，但它可是个真正的“隐藏高手”。
别看它平时不显山不露水，关键时刻却能发挥出惊人的力量。
所以啊，下次再看到管道里的那些“小精灵”，别忘了给它们点个赞，也别忘了感谢那些默默付出的工程师们。
好了，今天的介绍就到这里啦。
金属硬密封三偏心蝶阀一、金属硬密封蝶阀类别介绍金属硬密封蝶阀是指密封副为刚性结构，即阀体密封阀座和蝶板密封圈均为金属材质。
金属硬密封蝶阀依据密封原理和结构的不同大致分为三种。
1、金属对金属刚性密封副，通常密封副材质与本体材质相同，蝶板可制作成中线式或斜板式，此类阀门通常用于排气、通风、水利发电等密封要求不高的管道系统，例如我厂生产的各类烟道尘气蝶阀。
2、金属弹性圈硬密封蝶阀：此类硬密封蝶阀多采用在阀体或蝶板上安装成型的金属密封圈制成，密封圈采用弹性模量高，热处理后硬度高耐磨性好的材质冲压、卷制成型。
阀门可采用单偏心或双偏心结构，此类阀门密封时借助驱动力矩使得密封副即蝶板和密封圈或阀体阀座和密封圈之间产生较大的弹性变形抗力和形变量，利用金属弹性圈固有的弹性形变产生的抗力和形变实现密封，密封圈的截面形状有S型、J型、L型、O型等。
此类硬密封蝶阀可适用于较高温度的介质环境，但由于此类蝶阀密封圈在启闭时反复发生应力变化和变形，在高温下材料易退火失去弹性、在温度剧烈变化中材料易发生脆裂而发生密封失效，密封圈的使用寿命较短且操作力矩较大。
3、金属硬密封三偏心蝶阀：此类蝶阀采用三偏心结构。
第一个偏心是阀门密封面中心线相对于阀门结构长度方向对称中心线的偏心；第二个偏心是蝶板轴线相对于阀体流道中心线的偏心；第三个偏心是密封副斜圆锥中心线相对于阀体流道中心线的角度偏心。
蝶板密封圈采用金属和石棉板、橡胶板或聚乙烯等材料夹层复合粘接而成，此类蝶阀具有使用寿命长、密封性能好、密封副摩擦小、启闭力矩小的优点。
被广泛使用于给水、化工、食品等行业。
二、金属硬密封三偏心蝶阀和橡胶软密封蝶阀的结构比较橡胶软密封蝶阀在开启之初和关闭终了时会在橡胶密封圈和金属密封面之间产生很大的橡胶圈变形量和摩擦力，加大了操作力矩。
图一中虚线为橡胶圈在不发生形变情况下的轮廓，实际中为实现密封，橡胶密封圈发生了很大的变形；三偏心金属硬密封蝶阀开启和关闭有方向要求，蝶板在壳体内不能作360°旋转，金属硬密封三偏心蝶阀密封副在接触和脱离的瞬间几乎不发生相对摩擦，密封面之间在关闭时产生的力主要是法向正压力，而几乎没有沿密封面方向的切向力，法向正压力在密封副之间产生密封必须比压从而实现密封。
三偏心金属硬密封蝶阀标准
三偏心金属硬密封蝶阀是一种新型的阀门产品，其结构与传统的蝶阀有很大的不同。
这种阀门采用了三个偏心结构，即阀杆与阀盘偏心、阀盘与阀座偏心、阀杆与阀座中心线
不重合。
这种设计使得蝶阀在关闭过程中能够实现快速关闭，同时在开启过程中能够实现
软密封效果，大大提高了密封性能和使用寿命。
三偏心金属硬密封蝶阀标准主要包括以下几个方面的内容：
1.产品分类和命名：对三偏心金属硬密封蝶阀进行分类，并为每个分类确定命名规范，以方便用户识别和使用。
2.产品技术要求：对三偏心金属硬密封蝶阀的主要技术参数进行规定，包括阀门的公
称通径范围、公称压力等级、温度适应范围等，以及阀门的外观尺寸和连接尺寸。
3.产品设计：对三偏心金属硬密封蝶阀的结构设计进行要求，包括阀体、阀盘、阀座、阀杆等的设计参数和材料选择，以保证阀门的强度和密封性能。
4.产品制造和检测：对三偏心金属硬密封蝶阀的制造和检测过程进行规定，包括产品
的原材料采购和加工工艺，以及工艺参数的控制和产品的质量检验方法。
5.产品安装和使用：对三偏心金属硬密封蝶阀的安装和使用进行说明，包括阀门的安
装位置和方式、操作要点、维护保养等。
6.产品标志和包装：对三偏心金属硬密封蝶阀的标志和包装进行规定，以确保产品的
追溯性和交付质量。
三偏心金属硬密封蝶阀标准的制定不仅可以规范产品的生产和质量，提高蝶阀的可靠
性和性能，还可以为用户提供参考和便利，促进蝶阀的推广和应用。
标准的制定还可以推
动蝶阀行业的发展，促进技术创新和进步，提高产品的竞争力和市场地位。
三偏心金属硬密封蝶阀标准摘要：I.简介- 介绍三偏心金属硬密封蝶阀II.设计特点- 解释三偏心设计- 介绍金属硬密封技术- 说明阀门结构III.应用领域- 列举阀门的使用介质- 介绍阀门的操作方式- 描述阀门的连接方式IV.产品规格- 详述产品型号和尺寸范围- 说明压力等级和壳体材料V.设计特色- 阐述三偏心无摩擦关闭- 介绍防吹出式阀杆- 说明ISO 5211 顶法兰VI.可选特性- 描述可选加长阀杆- 说明可选硬质合金阀座VII.结束语- 总结三偏心金属硬密封蝶阀的优势正文：三偏心金属硬密封蝶阀是一种先进的阀门，采用三偏心设计，具有金属硬密封技术。
这种阀门结构独特，能够提供可靠的密封性能，因此在许多工业领域中得到了广泛的应用。
三偏心设计是一种创新的技术，可以大大提高阀门的密封性能。
通过三个偏心的组合，阀门关闭时，密封面之间的接触面积更大，从而确保了阀门的密封性能。
金属硬密封技术是另一种重要的技术，它采用金属材料制作密封件，可以承受高压和高温，从而确保了阀门的可靠性和稳定性。
阀门的连接方式包括对夹和法兰连接，可以满足不同工程的需求。
此外，阀门的操作方式包括手动、气动和电动，可以满足不同场合的需要。
三偏心金属硬密封蝶阀的产品规格包括产品型号、尺寸范围、压力等级和壳体材料。
产品型号包括D343H、D643H、D943H、D373H 和D673H，尺寸范围从DN50 到DN1000，压力等级从1.6MPa 到4.0MPa，壳体材料包括碳钢、不锈钢和高温钢。
此外，三偏心金属硬密封蝶阀的设计特色还包括三偏心无摩擦关闭、防吹出式阀杆和ISO 5211 顶法兰。
三偏心无摩擦关闭可以减少阀门的磨损，延长阀门的使用寿命；防吹出式阀杆可以防止介质在阀门关闭时从阀杆处吹出；ISO 5211 顶法兰可以方便地与其他设备连接。
可选的特性包括可选加长阀杆和可选硬质合金阀座。
可选加长阀杆可以方便地安装在特殊工程中；可选硬质合金阀座可以提高阀门的耐磨性和耐腐蚀性。
三偏心硬密封蝶阀设计原理1. 引言嘿，朋友们，今天咱们聊聊一个不太常见但又超级重要的东西——三偏心硬密封蝶阀。
听起来有点儿高深莫测，但别担心，我会用简单的语言把它说得明明白白，让你听了以后不再觉得这个名词像外星语言一样。
阀门在我们日常生活中可说是无处不在，像水龙头、暖气、工业管道等等，都是靠它们来控制流体的流动。
今天，我们就来揭开这个三偏心硬密封蝶阀的神秘面纱。
2. 三偏心硬密封蝶阀的基本原理2.1 什么是三偏心首先，我们得先弄清楚什么叫“三偏心”。
想象一下，你在玩一个旋转的陀螺，旋转的时候，它的重心可能会偏向一边。
三偏心的意思就是阀瓣和阀体之间的接触点并不是在同一个平面上，这种设计让阀门在开启和关闭的时候更加稳定，流体的流动也更顺畅，简直是流体界的“开车不抖”啊！2.2 硬密封的好处接下来，咱们来说说“硬密封”。
这个词听起来就让人觉得很靠谱，对吧？硬密封的意思是阀门关闭的时候，密封面之间的接触非常严密，不容易漏水、漏气。
这就像你喝水的时候，水壶的盖子一定要拧紧，不然水就洒一地，别提多麻烦了。
用三偏心设计的蝶阀，它的密封性好，耐磨损，使用寿命也长，真是太适合各种恶劣环境了。
3. 三偏心硬密封蝶阀的应用场景3.1 工业领域的“常客”说到应用，三偏心硬密封蝶阀在工业领域可是个“常客”。
例如，石油、化工、造纸等行业，流体的流动可是至关重要的。
这种阀门不仅能够承受高温高压，还能抵御各种腐蚀，真的是个“勇士”。
想象一下，工厂里一群大机器轰鸣，而这个阀门却能稳如泰山，真是让人倍感安心。
3.2 日常生活中的小助手除了工业，咱们的日常生活中也少不了它。
比如说，你家的暖气管道里，也有可能装着这种阀门。
它能帮你调节室内的温度，让你在寒冷的冬天里，享受到“家里就像春天”的温暖。
再说了，谁不想在冰天雪地里，躲进一个温暖如春的家呢？4. 结语总的来说，三偏心硬密封蝶阀就像一个默默无闻的英雄，虽然它不常被人提起，但在关键时刻，它却能发挥巨大的作用。
硬密封蝶阀概述及特性
概述：
硬密封蝶阀引进国外先进技术的基础上，采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。
该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀军邮双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。
特点：
1、本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长．
4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。
结构特性：
1.在高温高压工况下,仍具有稳定的密封性能.它的特殊密封系统可保证从超低温至超高温各温度范围都具有较高的密封性能
2.三维偏心密封系统加之人优化的设计,使阀门开启阻力小.蝶板密封面为一向上凸起的锥形,开启时蝶板圆周面上的各点同时完成脱离密封圈,固体物不易在密封面上堆积.阀门关闭过程通过密封圈的弹性受压来完成,
3.蝶板与密封圈之间不存在相卡现象.
4.阀门的密封性能不受温度变化的影响.
5.阀杆轴径密封采用石墨压制成形密封圈.综上所述确保了零泄漏,金属密封加上在火灾前,中,后均为零泄漏,故是地质火灾型.。
