多级液压缸解读

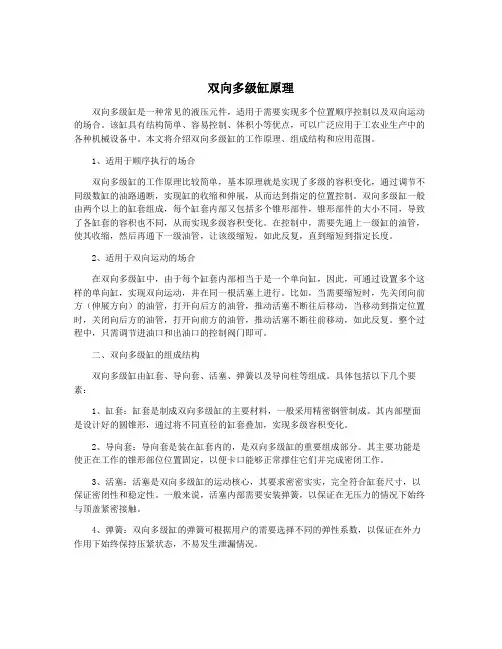

双向多级缸原理双向多级缸是一种常见的液压元件，适用于需要实现多个位置顺序控制以及双向运动的场合。

该缸具有结构简单、容易控制、体积小等优点，可以广泛应用于工农业生产中的各种机械设备中。

本文将介绍双向多级缸的工作原理、组成结构和应用范围。

1、适用于顺序执行的场合双向多级缸的工作原理比较简单，基本原理就是实现了多级的容积变化，通过调节不同级数缸的油路通断，实现缸的收缩和伸展，从而达到指定的位置控制。

双向多级缸一般由两个以上的缸套组成，每个缸套内部又包括多个锥形部件，锥形部件的大小不同，导致了各缸套的容积也不同，从而实现多级容积变化。

在控制中，需要先通上一级缸的油管，使其收缩，然后再通下一级油管，让该级缩短，如此反复，直到缩短到指定长度。

2、适用于双向运动的场合在双向多级缸中，由于每个缸套内部相当于是一个单向缸，因此，可通过设置多个这样的单向缸，实现双向运动，并在同一根活塞上进行。

比如，当需要缩短时，先关闭向前方（伸展方向）的油管，打开向后方的油管，推动活塞不断往后移动，当移动到指定位置时，关闭向后方的油管，打开向前方的油管，推动活塞不断往前移动，如此反复。

整个过程中，只需调节进油口和出油口的控制阀门即可。

二、双向多级缸的组成结构双向多级缸由缸套、导向套、活塞、弹簧以及导向柱等组成。

具体包括以下几个要素：1、缸套：缸套是制成双向多级缸的主要材料，一般采用精密钢管制成。

其内部壁面是设计好的圆锥形，通过将不同直径的缸套叠加，实现多级容积变化。

2、导向套：导向套是装在缸套内的，是双向多级缸的重要组成部分。

其主要功能是使正在工作的锥形部位位置固定，以便卡口能够正常撑住它们并完成密闭工作。

3、活塞：活塞是双向多级缸的运动核心，其要求密密实实，完全符合缸套尺寸，以保证密闭性和稳定性。

一般来说，活塞内部需要安装弹簧，以保证在无压力的情况下始终与顶盖紧密接触。

4、弹簧：双向多级缸的弹簧可根据用户的需要选择不同的弹性系数，以保证在外力作用下始终保持压紧状态，不易发生泄漏情况。

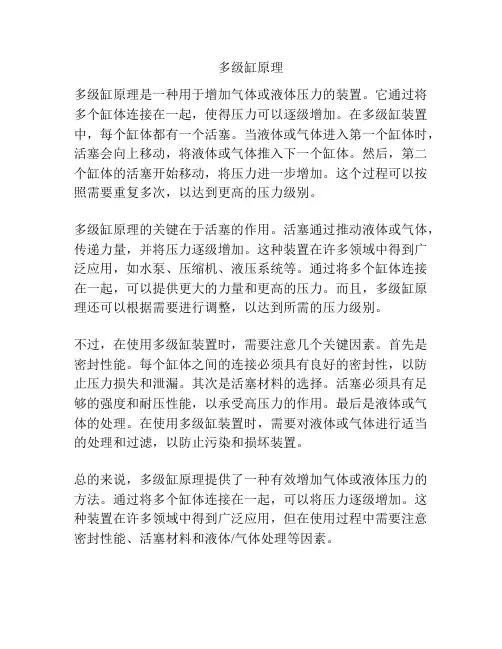

多级缸原理
多级缸原理是一种用于增加气体或液体压力的装置。

它通过将多个缸体连接在一起，使得压力可以逐级增加。

在多级缸装置中，每个缸体都有一个活塞。

当液体或气体进入第一个缸体时，活塞会向上移动，将液体或气体推入下一个缸体。

然后，第二个缸体的活塞开始移动，将压力进一步增加。

这个过程可以按照需要重复多次，以达到更高的压力级别。

多级缸原理的关键在于活塞的作用。

活塞通过推动液体或气体，传递力量，并将压力逐级增加。

这种装置在许多领域中得到广泛应用，如水泵、压缩机、液压系统等。

通过将多个缸体连接在一起，可以提供更大的力量和更高的压力。

而且，多级缸原理还可以根据需要进行调整，以达到所需的压力级别。

不过，在使用多级缸装置时，需要注意几个关键因素。

首先是密封性能。

每个缸体之间的连接必须具有良好的密封性，以防止压力损失和泄漏。

其次是活塞材料的选择。

活塞必须具有足够的强度和耐压性能，以承受高压力的作用。

最后是液体或气体的处理。

在使用多级缸装置时，需要对液体或气体进行适当的处理和过滤，以防止污染和损坏装置。

总的来说，多级缸原理提供了一种有效增加气体或液体压力的方法。

通过将多个缸体连接在一起，可以将压力逐级增加。

这种装置在许多领域中得到广泛应用，但在使用过程中需要注意密封性能、活塞材料和液体/气体处理等因素。

多级伸缩液压缸结构
多级伸缩液压缸是一种特殊的液压缸结构，它由多个液压缸组成，并通过连接杆件将它们连接在一起。

这种结构可以实现更大的行程范围和更高的推力。

多级伸缩液压缸的结构主要包括以下几个部分：
1. 液压缸筒体：由一系列的圆筒形筒体组成，每个筒体的直径和长度可能不同。

筒体内部有活塞和密封装置，用于实现液压缸的伸缩运动。

2. 活塞杆：连接在各个液压缸的活塞上，起到连接作用。

活塞杆通常由高强度材料制成，以承受高压和大推力。

3. 连接杆件：用于将各个液压缸连接在一起，通过连接杆件的伸缩运动，实现多级液压缸的整体伸缩。

连接杆件通常由高强度材料制成，以保证结构的稳定性和安全性。

4. 密封装置：在液压缸的筒体和活塞之间设置密封装置，以防止液压油泄漏和外界杂质进入。

常见的密封装置有O型圈、密封环等。

多级伸缩液压缸工作原理基本与普通液压缸相同，通过控制液压油进出，实现活塞的伸缩运动。

不同的是，多级伸缩液压缸的结构可以在有限的空间内实现
更大的行程范围，适用于需要长行程和大推力的工况，如起重机械、挖掘机、船舶等设备。

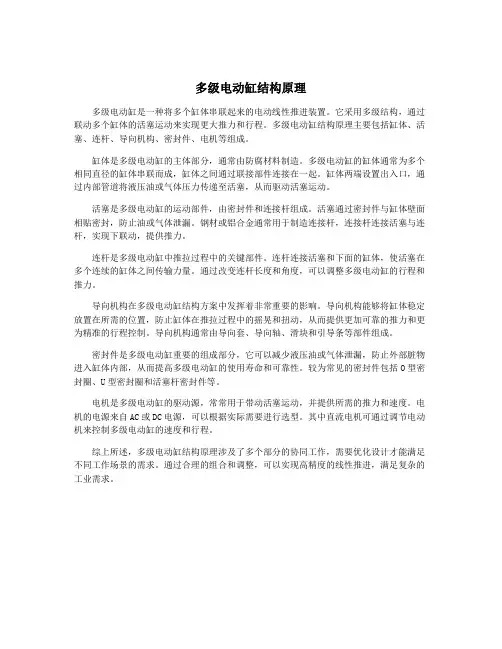

多级电动缸结构原理多级电动缸是一种将多个缸体串联起来的电动线性推进装置。

它采用多级结构，通过联动多个缸体的活塞运动来实现更大推力和行程。

多级电动缸结构原理主要包括缸体、活塞、连杆、导向机构、密封件、电机等组成。

缸体是多级电动缸的主体部分，通常由防腐材料制造。

多级电动缸的缸体通常为多个相同直径的缸体串联而成，缸体之间通过联接部件连接在一起。

缸体两端设置出入口，通过内部管道将液压油或气体压力传递至活塞，从而驱动活塞运动。

活塞是多级电动缸的运动部件，由密封件和连接杆组成。

活塞通过密封件与缸体壁面相贴密封，防止油或气体泄漏。

钢材或铝合金通常用于制造连接杆，连接杆连接活塞与连杆，实现下联动，提供推力。

连杆是多级电动缸中推拉过程中的关键部件。

连杆连接活塞和下面的缸体，使活塞在多个连续的缸体之间传输力量。

通过改变连杆长度和角度，可以调整多级电动缸的行程和推力。

导向机构在多级电动缸结构方案中发挥着非常重要的影响。

导向机构能够将缸体稳定放置在所需的位置，防止缸体在推拉过程中的摇晃和扭动，从而提供更加可靠的推力和更为精准的行程控制。

导向机构通常由导向套、导向轴、滑块和引导条等部件组成。

密封件是多级电动缸重要的组成部分，它可以减少液压油或气体泄漏，防止外部脏物进入缸体内部，从而提高多级电动缸的使用寿命和可靠性。

较为常见的密封件包括O型密封圈、U型密封圈和活塞杆密封件等。

电机是多级电动缸的驱动源，常常用于带动活塞运动，并提供所需的推力和速度。

电机的电源来自AC或DC电源，可以根据实际需要进行选型。

其中直流电机可通过调节电动机来控制多级电动缸的速度和行程。

综上所述，多级电动缸结构原理涉及了多个部分的协同工作，需要优化设计才能满足不同工作场景的需求。

通过合理的组合和调整，可以实现高精度的线性推进，满足复杂的工业需求。

多级液压缸强度及稳定性分析作者：钟爱清胡学贵汪波等来源：《农业开发与装备》 2018年第9期摘要：液压缸作为液压系统的关键执行元件，既受内压作用，同时承受外载作用，因此对于细长杆件的液压缸而言，需要对其进行强度、稳定性分析校核，以保证液压缸设计的安全性和可靠性。

利用ANSYS有限元分析软件建立多级液压缸三维模型，对多级液压缸进行强度校核和稳定性分析。

关键词：多级液压缸；临界载荷；线性屈曲；等效应力1分析依据井架起升液压缸为三级液压缸（图1），由缸筒和第一级活塞杆、第二级活塞杆和第三级活塞杆（最小杆）、密封圈等组成，油缸两端与井架的采用销轴铰接方式进行连接。

油缸伸出时，先出第一级，再出第二级，最后出第三级活塞杆；回缩时先收第三级，再收第二级，最后收第一级活塞杆。

缸筒材质一般采用27SiMn（调质），活塞材质为45号钢（正火态）。

作为液压系统的关键执行部件，既受内压作用，同时承受外载作用，因此对于细长杆件的液压缸而言，需要对其进行强度、稳定性分析校核，以保证液压缸设计的安全性和可靠性。

为确保计算的合理性和准确性，参考标准、规范如下：1）《机械设计手册：第2篇机械工程材料》第5版；2）《液压缸试验方法》GB/T15622-2005；3）《钢结构设计规范》GB50017-2003。

2材料力学性能根据《机械设计手册：第2篇机械工程材料》（第5版，闻邦椿主编）确定钢号27SiMn （调质）和45#（正火）的材料力学性能如下表1所示。

3有限元模型的建立3.1计算约定1）对多级液压缸，取全部活塞伸出时达到最大长度的状态为计算状态，同时忽略密封圈、局部油孔、凸台、倒角、焊缝的影响，并假定焊接过程是可靠的，不存在焊接缺陷和未焊牢的情况。

2）在不影响分析结果的情况下，基于简化计算的目的，将液压缸各部分材料视为各向同性、匀质的理想弹塑性材料。

3）液压承载受压后，由于活塞与缸筒、活塞杆与套环间存在间隙，活塞伸出后必然会有折曲，因此液压缸本质是一个变截面有初始弯曲的承受内压的压杆纵横弯曲问题，为考虑各因素对液压缸临界载荷的影响，根据《钢结构设计规范》GB50017-2003，取液压缸总长1/1000作为弯曲缺陷进行稳定性分析。

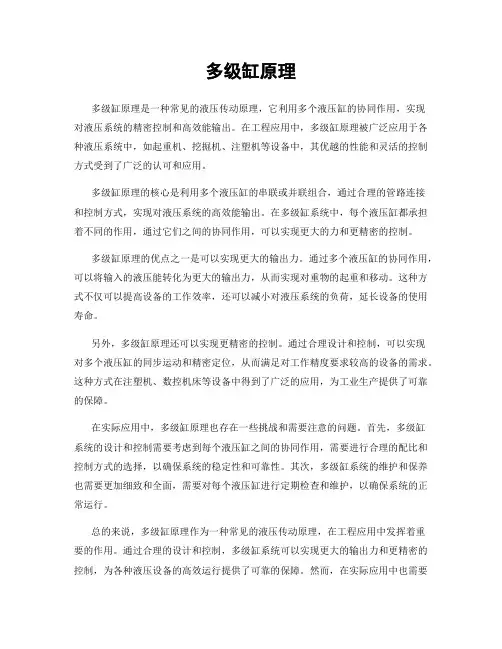

多级缸原理多级缸原理是一种常见的液压传动原理，它利用多个液压缸的协同作用，实现对液压系统的精密控制和高效能输出。

在工程应用中，多级缸原理被广泛应用于各种液压系统中，如起重机、挖掘机、注塑机等设备中，其优越的性能和灵活的控制方式受到了广泛的认可和应用。

多级缸原理的核心是利用多个液压缸的串联或并联组合，通过合理的管路连接和控制方式，实现对液压系统的高效能输出。

在多级缸系统中，每个液压缸都承担着不同的作用，通过它们之间的协同作用，可以实现更大的力和更精密的控制。

多级缸原理的优点之一是可以实现更大的输出力。

通过多个液压缸的协同作用，可以将输入的液压能转化为更大的输出力，从而实现对重物的起重和移动。

这种方式不仅可以提高设备的工作效率，还可以减小对液压系统的负荷，延长设备的使用寿命。

另外，多级缸原理还可以实现更精密的控制。

通过合理设计和控制，可以实现对多个液压缸的同步运动和精密定位，从而满足对工作精度要求较高的设备的需求。

这种方式在注塑机、数控机床等设备中得到了广泛的应用，为工业生产提供了可靠的保障。

在实际应用中，多级缸原理也存在一些挑战和需要注意的问题。

首先，多级缸系统的设计和控制需要考虑到每个液压缸之间的协同作用，需要进行合理的配比和控制方式的选择，以确保系统的稳定性和可靠性。

其次，多级缸系统的维护和保养也需要更加细致和全面，需要对每个液压缸进行定期检查和维护，以确保系统的正常运行。

总的来说，多级缸原理作为一种常见的液压传动原理，在工程应用中发挥着重要的作用。

通过合理的设计和控制，多级缸系统可以实现更大的输出力和更精密的控制，为各种液压设备的高效运行提供了可靠的保障。

然而，在实际应用中也需要注意系统的稳定性和维护保养，以确保系统的长期稳定运行。

多级缸原理将继续在液压传动领域发挥重要作用，为工程技术的发展和进步做出贡献。

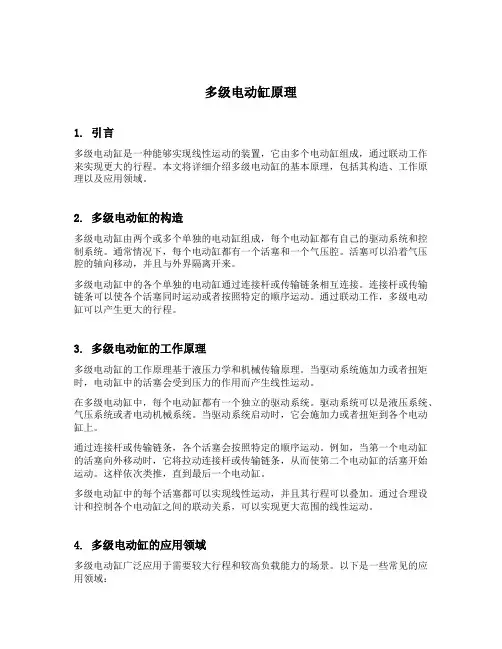

多级电动缸原理1. 引言多级电动缸是一种能够实现线性运动的装置，它由多个电动缸组成，通过联动工作来实现更大的行程。

本文将详细介绍多级电动缸的基本原理，包括其构造、工作原理以及应用领域。

2. 多级电动缸的构造多级电动缸由两个或多个单独的电动缸组成，每个电动缸都有自己的驱动系统和控制系统。

通常情况下，每个电动缸都有一个活塞和一个气压腔。

活塞可以沿着气压腔的轴向移动，并且与外界隔离开来。

多级电动缸中的各个单独的电动缸通过连接杆或传输链条相互连接。

连接杆或传输链条可以使各个活塞同时运动或者按照特定的顺序运动。

通过联动工作，多级电动缸可以产生更大的行程。

3. 多级电动缸的工作原理多级电动缸的工作原理基于液压力学和机械传输原理。

当驱动系统施加力或者扭矩时，电动缸中的活塞会受到压力的作用而产生线性运动。

在多级电动缸中，每个电动缸都有一个独立的驱动系统。

驱动系统可以是液压系统、气压系统或者电动机械系统。

当驱动系统启动时，它会施加力或者扭矩到各个电动缸上。

通过连接杆或传输链条，各个活塞会按照特定的顺序运动。

例如，当第一个电动缸的活塞向外移动时，它将拉动连接杆或传输链条，从而使第二个电动缸的活塞开始运动。

这样依次类推，直到最后一个电动缸。

多级电动缸中的每个活塞都可以实现线性运动，并且其行程可以叠加。

通过合理设计和控制各个电动缸之间的联动关系，可以实现更大范围的线性运动。

4. 多级电动缸的应用领域多级电动缸广泛应用于需要较大行程和较高负载能力的场景。

以下是一些常见的应用领域：4.1 工业自动化多级电动缸可用于工业自动化设备中，如机床、搬运设备和装配线。

通过联动控制各个电动缸，可以实现复杂的线性运动，满足不同工件加工和搬运的需求。

4.2 航空航天在航空航天领域，多级电动缸可用于飞机和卫星的推进系统。

通过联动多个电动缸，可以产生足够的推力来实现飞行或者轨道调整。

4.3 建筑工程多级电动缸可用于建筑工程中的起重设备和伸缩结构。

各种液压缸工作原理及结构分析（动画演示）什么是液压缸液压缸是将液压能转变为机械能的、做直线往复运动（或摆动运动）的液压执行元件。
