水轮水轮发电机发电机发电机发电机发电机发电机运行运行运行维护维护维护说明说明说明书书1. 发电机的运行1.1发电机的运行必须按合同技术条款和有关技术文件执行。
1.2发电机的工作环境应清洁，干净。
1.3发电机上盖板应保持良好的密封性能，以防止灰尘、潮气或其它污物进入发电机层内。
1.4若发电机长时间停机必须投入除湿机和电加热器，以防止发电机结露。
1.5发电机冷却水应清洁。
1.6推力轴承和导轴承的油温低于10℃时，不允许开机运行。
1.7轴承的润滑油性能必须符合GB11120-89标准46号L-TSA 汽轮机油的规定，并确保清洁无异物。
1.8制动器发生故障时，发电机不允许开机运行。
1.9运行中应定期检查润滑油性能，若发现异常应停机，并应监视轴承油槽油面，若发现异常应停机。
1.10运行中应监视各种冷却器进水处水压和冷却水流量，若发现异常应及时处理。
1.11运行中应监视定子线圈、定子铁芯、推力瓦、导轴承瓦、冷却水、润滑油、冷风和热风等温度，若发现异常应及时处理或停机。
1.12运行中应监视各处摆度和振动，若发现异常应停机。
1.13运行中应经常监视集电环和碳刷情况。
若发现异常应停机。
1.14运行中突然出现异常现象和不正常声响应停机。
1.15在运行中必须记录好“运行日记”。
1.16应制定运行守则，经常巡回监视，使机组安全运行。
2. 发电机的维护2.1经常检查油、水、气系统是否有渗漏现象。
2.2经常保持油、水、气系统所有元器件的清洁，并检查是否有锈蚀或出现故障的隐患。
2.3 应及时维护制动器闸板和制动环,当磨损到一定程度必须更换。
2.4若发电机的定子线圈、定子铁芯、推力瓦、冷却水、润滑油和冷风等温度突然升高，应停机检查，查出原因，修复故障部件。
2.5轴承油槽中油面上升或下降到规定的位置以上或以下应停机检查，查出故障部件，并修复。
2.6若定期取出的润滑油经化验不符合标准，应及时对润滑油进行处理。
2.7经常维护集电环,可用清洁的丝绸织物擦净集电环表面的污物,并清除积落的碳粉。
水轮发电机的结构、运行及故障分析处理水轮发电机的结构、运行及故障分析处理一、发电机的主要结构原理发电机采用立轴半伞式水轮发电机，推力轴承位于发电机转子下部的下机架上。
轴系由上端轴、转子支架中心体、发电机主轴和水轮机主轴组成。
并由发电机上导轴承支撑。
发电机采用密闭双路无风扇自循环端部回风空气冷却系统，热风由12个固定在定子机座周围的针式高效冷却器冷却（三峡发电机采用了半水冷方式，即转子为空冷，定子为水内冷）。
1、发电机转子：主要由转子支架、磁轭和磁极等部件组成。
（1）转子支架：是将主轴和磁轭连接成为一体的中间部件，主要作用固定磁轭和传递转矩。
采用圆盘式结构，由精加工后的中心体和四瓣扇形体在现场按专门焊接工艺焊接成整体。
（2）转子磁轭：采用2mm厚的高强度DER450薄钢板冲制而成，磁轭宽570mm，每片4个极，采用1个极距交错双向叠片方式，以保证键槽垂直，螺杆受剪力小，磁轭轴向分8段，段间设40 mm高的通风沟7个，用高强度拉紧螺杆把紧成整体。
（3）转子磁极：是产生发电机磁场的主要部件。
由磁极铁芯、线圈和阴尼绕组等部件组成。
铁芯由1.5 mm厚DJL350钢板迭成，用压板及拉紧螺杆把合成整体。
极靴部位装有纵、横阻尼绕组。
磁极线圈由带散热翅的异型铜排绕制而成。
匝间垫以F级绝缘材料与铜排热压成整体。
磁极借助鸽尾和磁极健固定于磁轭上，为保证磁极鸽尾受力均匀性在磁极冲片两鸽尾间设有均力槽。
2、推力轴承：采用具有良好的调节性能的多波纹弹性油箱支撑结构。
承担机组转动部分的全部重量和水流作用下轴向水推力，并把这些力通过下机架传递到基础上。
推力瓦采用弹性金属塑料瓦，托瓦由托盘支撑，轴承润滑油冷却采用外加泵外循环冷却方式，采用5台4B60-16/3V盘式电动油泵（其中一台备用），每台冷却器油流量60立方米每小时，压力0.14Mpa，冷却水流量65立方米每小时，压力0.6Mpa.。
3、下机架：下机架用来安装推力轴承和制动器，承受机组转动部分的全部重量和水的轴向推力。

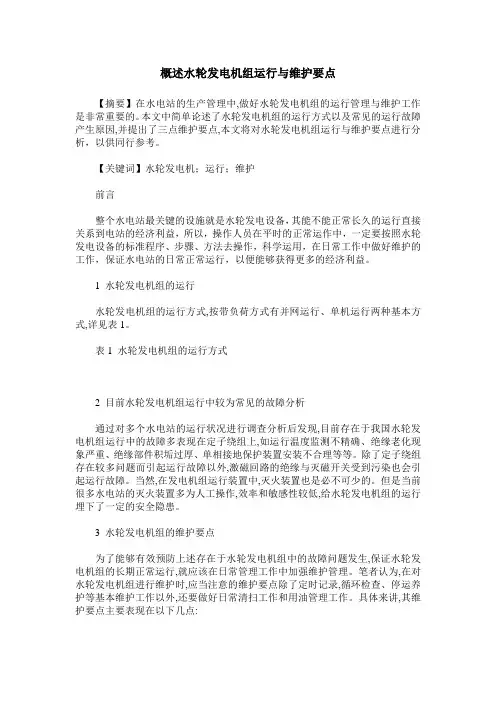

概述水轮发电机组运行与维护要点【摘要】在水电站的生产管理中,做好水轮发电机组的运行管理与维护工作是非常重要的。
本文中简单论述了水轮发电机组的运行方式以及常见的运行故障产生原因,并提出了三点维护要点,本文将对水轮发电机组运行与维护要点进行分析，以供同行参考。
【关键词】水轮发电机；运行；维护前言整个水电站最关键的设施就是水轮发电设备，其能不能正常长久的运行直接关系到电站的经济利益，所以，操作人员在平时的正常运作中，一定要按照水轮发电设备的标准程序、步骤、方法去操作，科学运用，在日常工作中做好维护的工作，保证水电站的日常正常运行，以便能够获得更多的经济利益。
1 水轮发电机组的运行水轮发电机组的运行方式,按带负荷方式有并网运行、单机运行两种基本方式,详见表1。
表1 水轮发电机组的运行方式2 目前水轮发电机组运行中较为常见的故障分析通过对多个水电站的运行状况进行调查分析后发现,目前存在于我国水轮发电机组运行中的故障多表现在定子绕组上,如运行温度监测不精确、绝缘老化现象严重、绝缘部件积垢过厚、单相接地保护装置安装不合理等等。
除了定子绕组存在较多问题而引起运行故障以外,激磁回路的绝缘与灭磁开关受到污染也会引起运行故障。
当然,在发电机组运行装置中,灭火装置也是必不可少的。
但是当前很多水电站的灭火装置多为人工操作,效率和敏感性较低,给水轮发电机组的运行埋下了一定的安全隐患。
3 水轮发电机组的维护要点为了能够有效预防上述存在于水轮发电机组中的故障问题发生,保证水轮发电机组的长期正常运行,就应该在日常管理工作中加强维护管理。
笔者认为,在对水轮发电机组进行维护时,应当注意的维护要点除了定时记录,循环检查、停运养护等基本维护工作以外,还要做好日常清扫工作和用油管理工作。
具体来讲,其维护要点主要表现在以下几点:3.1 基本维护工作首先,要定期定时对水轮发电机组进行巡检,并做好相应的检查记录。
涉及到的主要内容有:对设备的运行状态以及运行参数进行检查并做好记录,保证运行数据满足标准规定的要求;对一次、二次回路相互连接的部位进行检查,查看温度是否过高,颜色有无变化,是否有异常声响、设备的用油情况是否异常,并做好相关记录;对水轮设备以及发电设备进行检查,确保设备运行不存在异常噪音,一般正常运行下所发出的声响都是频率一致的嗡嗡声,若非如此,要找出故障所在并尽快解决。
