水轮发电机结构

水轮发电机的构造

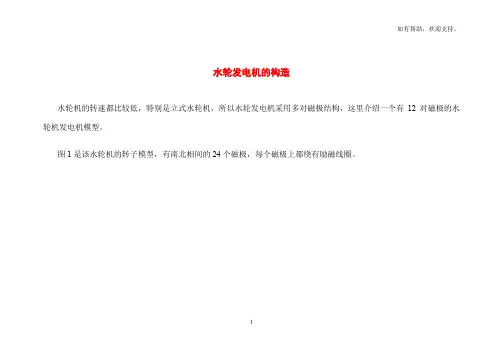

水轮机的转速都比较低，特别是立式水轮机，所以水轮发电机采用多对磁极结构，这里介绍一个有12对磁极的水轮机发电机模型。

图1是该水轮机的转子模型，有南北相间的24个磁极，每个磁极上都绕有励磁线圈。

1
励磁电源通过集电环（滑环）向励磁线圈供电。

集电环装在转子轴的端头。

2
发电机定子铁芯由导磁良好的硅钢片叠成，在铁芯内圆均匀分布着许多槽，
3
用来嵌放定子线圈。

4
定子线圈嵌放在定子槽内，组成三相绕组，每相绕组由多个线圈组成，按一定规律对称排列。

定子由机座固定，一同安装在水泥基础上。

5
转子插在定子中间，与定子有很小间隙，转子由下机架支撑，可以自由旋转。

6
安装好上机架，铺好上平台地板，在外罩内装好电刷装置，一台水轮机发电机模型就安装好了。

7
8
该水轮机发电机模型转子旋转一周将感生出12个周期的三相交流电动势。

当转子转速为每分钟250转时，所发交流电的频率为50赫兹。

9。

水轮发电机结构
按布置方式的不同水轮发电机可分卧式和立式两种。

按推力轴承位置的不同来分,立式发电机又分为悬式和伞式两种。

推力轴承位于装置上方的发电机称为悬式发电机，它适用于转速在100r/min以上。

其优点是推力轴承耗损
小，装配方便，运转较稳定；缺点是机组高度较大，消
费钢材较多。

推力轴承位于转子的下方的发电机称为伞式发电机，无上导的称为全伞式，有上导的称为半伞式，它适用于
转速在150r/min以下。

其优点是机组高度低、可降低厂
房高度、节省钢材；缺点是推力轴承损耗大、安装、检
修、维护都不方便。

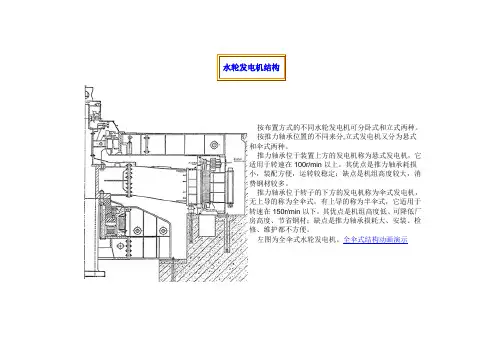

左图为全伞式水轮发电机。

全伞式结构动画演示
左图为半伞式发电机。

半伞式结构动画演示
半伞式发电机有上导轴承,且推力轴承位于转子的下方。

图中：1-转速信号器2-永磁机3-受油器4-受油器支架5-上风洞盖板6-上机架7-上导轴承8-转子9-定子10-千斤顶11-空气冷却器12-定子基础板13-制动器14-下风洞盖板15-主轴16-推力轴承17-推力轴承支架。

水电站水轮发电机组的基本结构及安装过程一、水轮发电机组的基本结构1.水轮发电机：水轮发电机是水电站发电的核心设备，它将水流的动能转化为机械能，在转子与定子之间通过电磁感应产生电能。

水轮发电机包括转子、定子和转子轴承等。

2.调速装置：调速装置用于控制水轮的转速，保证水轮发电机的正常运行。

调速装置通常由水轮的钢轮、调速器和液力传动装置等组成。

3.低压配电系统：低压配电系统是将水轮发电机产生的高压电能通过变压器降压后输送至用户的系统。

它包括变压器、开关设备、保护装置和电流互感器等。

4.辅助设备：辅助设备主要包括水泵、冷却设备、火灾监控装置等。

水泵用于进水和排水，冷却设备用于降低水轮发电机组的温度，火灾监控装置用于监测水轮发电机组周围的火灾情况。

二、水轮发电机组的安装过程1.场地选择：水轮发电机组需要选择在水流充足、坡度适宜、土壤稳定和交通便利的场地上建设。

同时要考虑电网的接入方式和水轮发电机组的运输通道。

2.水轮发电机组的安装：首先需要修建一座水坝，形成一个水库，以储存水资源。

然后在水库出口处建造一座放水渠道，将水引入水轮发电机组的水导管系统。

水导管系统包括水流整流器、水轮进水口、水轮和尾水放空口。

3.水轮发电机组的建设：根据水轮发电机组的设计要求，在场地上修建发电厂房和相关设备基础。

然后进行水轮发电机组的设备安装，包括将水轮发电机组各个组件安装在机房内，并与输电线路连接。

4.调试与运行：水轮发电机组安装完成后，需要进行一系列的调试工作，包括试运转、开机调试和正常运行试验等。

在调试工作完成后，水轮发电机组即可正式投入运行，生成电能供给用户使用。

5.运维与管理：水轮发电机组在正常运行中需要进行定期的检查、维护和管理工作，包括设备的巡视、清洗、润滑和更换等。

同时还需要注意水库的管理和维护，以确保水能资源的充足和水轮发电机组的安全运行。

总结：水电站水轮发电机组的基本结构包括水轮发电机、调速装置、低压配电系统和辅助设备。

水轮发电机结构及工作原理介绍水轮发电机是一种利用自然水流的动能来产生电能的装置。

它是电力工业中最为常见的发电机之一，被广泛应用于水力发电站和小型水电站中。

本文将介绍水轮发电机的结构组成及其工作原理。

一、水轮发电机的结构组成1. 水轮机水轮机是水轮发电机中的核心部件，它通过水的冲击力将水的动能转化为机械能。

水轮机通常由转子、转子叶片和轴组成。

转子是水轮机的主要部件，负责承载叶片和转动。

转子叶片用来接收水流冲击力，将动能转化为转子运动能量。

轴则将转子连接到发电机，使其能够转动。

2. 水导装置水导装置是控制水流进入水轮机的装置，它的作用是将水流引导到水轮机的转子上。

水导装置通常由水闸、引水渠和水轮机进水口组成。

水闸和引水渠用来控制水流的流量和流速，可以根据实际需要进行调节。

水轮机进水口是水流进入水轮机转子的地方，需要保证水流的稳定和流量的均匀分布。

3. 输电系统输电系统是将水轮发电机产生的电能传输到用户端的系统。

它由发电机、变压器、输电线路和配电系统组成。

发电机是将机械能转化为电能的设备，它通过转子的旋转产生感应电动势，从而产生交流电。

变压器负责将发电机产生的低电压升高为输电线路所需的高电压，以减少输电损耗。

输电线路将电能从发电厂传输到用户端，而配电系统则将电能从输电线路引导到用户家庭或工厂。

二、水轮发电机的工作原理水轮发电机的工作原理基于水能转化为机械能，再由机械能转化为电能的过程。

其工作原理可以概括为以下几个步骤：1. 水的冲击力当水流通过水闸和引水渠进入水轮机时，会受到水轮机转子上叶片的阻力，从而产生冲击力。

这种冲击力将水的动能转化为机械能，使转子开始旋转。

2. 转子的旋转转子受到冲击力作用后开始旋转，旋转的速度取决于水流的流量和水轮机的设计。

转子旋转会带动轴一起旋转，将机械能传递到发电机中。

3. 感应电动势转子的旋转会产生变化的磁场，使静子（固定在发电机内部的零部件）中的导体产生感应电动势。

根据法拉第电磁感应定律，当导体在磁场中运动时，会在导体两端产生电势差，即感应电动势。

水力发电机的结构和工作原理一、水力发电机的结构：1.水轮机：水轮机是水力发电机的核心部分，负责将水流的动能转换为机械能。

根据水流的流动形式，水轮机分为水轮和涡轮。

其中，水轮分为垂直轴水轮和水平轴水轮两种类型。

水轮机通常由转轮、叶片和轴组成。

转轮是水轮机最重要的部件，叶片固定在转轮上，通过转动转轮使得水受到叶片的冲击，产生反作用力推动转轮旋转。

2.发电机：发电机是将水轮机产生的机械能转变为电能的关键设备。

发电机主要由定子和转子组成。

定子是固定不动的磁铁，上面布满了线圈，称为励磁线圈。

转子是转动的部分，装有一定数量的磁铁，称为极对。

当转子旋转时，磁场会切割通过定子线圈的磁力线，根据电磁感应的原理，产生感应电动势，从而使得线圈中的电流产生变化，达到发电的目的。

3.调速装置：调速装置是使得水力发电机能够根据负荷的需求自动调节转速的装置。

常见的调速装置有调速器和调节闸门等。

调速器主要控制发电机的磁场强度，以影响转子旋转的速度。

调节闸门则用于控制水流的流量大小，从而调节水轮机的转速。

二、水力发电机的工作原理：1.水轮机的工作原理：水流经过水轮机时，受到叶片的冲击，水流的动能被转换为水轮机的机械能。

叶片上的冲击力产生反作用力推动转轮旋转。

叶片的结构和材料的选择会影响到水轮机的效率和输出功率。

2.发电机的工作原理：水轮机通过轴将机械能传递给发电机。

转动的转子会切割通过定子线圈的磁力线，产生感应电动势。

当产生的感应电动势大于定子线圈的电动势时，发电机就开始产生电能。

通过通过定子的线圈电流，电能可以被输送到电网或用于其他用途。

3.调速装置的工作原理：调速装置可以控制水轮机的转速，从而控制发电机的输出功率。

调速装置根据负荷的需求，调整发电机的磁场强度或水轮机上的闸门开度，以达到稳定的发电功率输出。

综上所述，水力发电机是一种利用水流能转换成机械能，再经由发电机转变为电能的设备。

其主要结构包括水轮机和发电机，通过水轮机将水流的动能转换为机械能，再经由发电机将机械能转变为电能。

水轮发电机的工作原理一、水轮发电机概述水轮发电机是一种利用水能转换为电能的设备，它主要由水轮机和发电机两部分组成。

水轮机是将水的动能转化为机械能，而发电机则将这种机械能转化为电能。

二、水轮发电机的结构1. 水轮机水轮机主要由进口管道、导叶、叶片、转子、出口管道等部分组成。

进口管道将水引入导叶，通过导叶的调节使得流入叶片的水流方向和速度都得到了优化，然后流入叶片中。

在叶片中，由于其形状和角度的设计，使得流经其上面的水流动起来，并且给予了它们方向性和速度。

这些运动的水通过转子，在运动过程中传递了一部分动能给转子，从而让它开始旋转。

2. 发电机发电机主要由定子和旋子两部分组成。

定子是安装在外壳内不动的部分，而旋子则是安装在转子上并随着其旋转而产生相对运动的部分。

当旋子绕定子旋转时，它会产生磁场变化，并在定子上感应出电势差，从而产生电流。

三、水轮发电机的工作原理1. 水能转换为机械能当水流经过水轮机的叶片时，由于叶片的形状和角度的设计，使得水流动起来，并且给予了它们方向性和速度。

这些运动的水通过转子，在运动过程中传递了一部分动能给转子，从而让它开始旋转。

2. 机械能转换为电能当旋子绕定子旋转时，它会产生磁场变化，并在定子上感应出电势差，从而产生电流。

这个过程是利用了法拉第电磁感应定律。

根据这个定律，一个导体在磁场中运动时会感应出电势差。

由于发电机中有大量的导体（即线圈），所以当旋子绕定子旋转时，就会在定子上感应出很多个方向不同、大小不同的电势差。

这些电势差通过连接在定子上的导线传输到外部负载中（如灯泡、电机等），从而实现了将机械能转换为电能。

四、水轮发电机的优点1. 环保节能水轮发电机是一种环保节能的设备，因为它利用的是水能，而水能是一种可再生能源，不会对环境造成污染。

2. 长寿命水轮发电机由于没有燃烧过程，所以它的部件不容易受到腐蚀和磨损。

这使得它的使用寿命相对较长。

3. 可靠性高由于水轮发电机的结构相对简单，所以其故障率比较低，并且维护起来也比较方便。

水轮发电机结构介绍水轮机是水轮发电机的核心部件，它直接受到水流的作用，将水的动能转化为机械能。

水轮机一般由水轮叶片、转轴和轴承组成。

水经过水轮叶片时，叶片会受到水流的冲击力，从而转动水轮。

水轮的转动会带动转轴一起旋转，使得机械能得以传递到发电机上。

水轮叶片的形状和数量不同，可以分为斜梁式、斜流式、直径式等，根据不同的水流特性选择合适的水轮叶片。

发电机是水轮发电机的关键组件，它负责将转动的机械能转化为电能。

发电机一般由定子和转子组成。

定子是固定不动的部件，它包含有一组线圈，通过电流流过线圈产生磁场。

转子则是旋转的部件，它由磁铁构成，当转子旋转时，磁铁与定子的磁场发生相互作用，从而产生电流。

这个原理被称为电磁感应。

通过调整转子的速度和磁场的强度，可以控制生成的电流大小和频率，实现电能的稳定输出。

控制系统是水轮发电机的重要组成部分，它负责监测和控制水轮发电机的运行状态。

控制系统一般由传感器、调速装置和自动化控制装置等构成。

传感器用于测量和监测水流的流量、压力等参数，以及发电机的转速、温度等状态。

调速装置用于控制水轮的转速，保持其在合理的范围内，使得发电机输出的电能稳定。

自动化控制装置可根据传感器的反馈信号，对水轮和发电机进行智能化控制，实现自动化运行。

此外，水轮发电机还需要配备水泵、调节阀和润滑系统等辅助设备。

水泵用于将水引导到水轮发电机，提供水流能量。

调节阀用于调节水流的压力和流量，优化水轮发电机的工作效率。

润滑系统则是对水轮发电机的轴承和机械部件进行润滑，降低摩擦损耗，延长使用寿命。

总之，水轮发电机是一种通过水流驱动的发电装置，由水轮机、发电机和控制系统等组成。

它利用水的动能转化为机械能，再将机械能转化为电能。

水轮发电机在水力发电中起到至关重要的作用，它可以通过合理的设计和控制，实现高效稳定的电能输出。

随着技术的发展，水轮发电机的结构和性能还将进一步优化和改进，为可持续发展提供更多清洁能源。
