LEITZ 测针

  • 格式：pdf
  • 大小：567.19 KB
  • 文档页数：4

Styli and accessories Stylus, M5 No. Description Order-No. Dm S L F Material Weight (g) 1 Stylus, ø 15mm, 90 long M00-694-186-000 15 6 90 74 Ceramics 51 2 Stylus, ø 8mm, 176 long 060-694.150-014 8 6 176 160 HM 80 3 Stylus, ø 8mm, 125 long 060-694.057-000 8 6 125 109 HM 61 4 Stylus, ø 8mm, 125 long 060-813.041-000 8 6 125 109 Ceramics 20 5 Stylus, ø 8mm, 90 long 060-694.056-000 8 6 90 74 HM 46 6 Stylus, ø 8mm, 90 long 060-813.042-000 8 6 90 74 Ceramics 16 7 Stylus, ø 8mm, 68 long M02-J01-100-058 8 3 68 50 HM 32 8 Stylus, ø 5mm, 80 long 060-694.054-000 5 3,5 80 69 HM 19 9 Stylus, ø 5mm, 60 long 060-694.053-000 5 3,5 60 49 HM 16 10 Stylus, ø 4mm, 80 long M00-694-150-018 4 2,5 80 69 HM 16 11 Stylus, ø 4mm, 55 long M00-694-150-017 4 3 55 42 HM 13 12 Stylus, ø 3mm, 50 long 060-694.051-000 3 2 50 39 HM 10 13 Stylus, ø 3mm, 35 long 060-694.050-000 3 2 35 24 HM 9 14 Stylus, ø 3mm, 41 long 060-694.150-013 2 1,5 41 30 HM 8 15 Stylus, ø 2mm, 30 long 060-694.150-007 2 1,5 30 18,5 HM 7 16 Stylus, ø 1.5mm, 28 long M00-694-150-016 1,5 1 28 7 HM 10 Stylus, M5, taper shaft No. Description Order-No. Dm S1/S2 L F1/F2 Material Weight (g) 1 Stylus, ø 2mm, 66 long, tapered 060-694.150-006 2 1,5/4 66 15/41 HM 12 2 Stylus, ø 1,5mm, 58 long, tapered M00-694-150-019 1,5 1,0/3,558 10/30 HM 11 Special Stylus, Shaft Ø 2mm No. Description Order-No. Dm S L F Material Weight (g) 1 Special Stylus, ø 2,0mm, 22 long 060-694.065-000 2,0 1,5 22 9.6 HM 1 2 Special Stylus, ø 1,5mm, 22 long 060-694.066-000 1,5 1,2 22 9.6 HM 1 3 Special Stylus, ø 1,0mm, 22 long M00-694-062-005 1,0 0,8 22 4 HM 1 4 Special Stylus, ø 0,8mm, 22 long M00-694-063-005 0,8 0,6 22 4 HM 1 5 Special Stylus, ø 0,5mm, 22 long M00-694-064-005 0,5 0,3 22 4 HM 1 6 Special Stylus, ø 0,3mm, 22 long M00-694-067-005 0,3 0,2 22 4 HM 1 Disk stylus, M5 N0. Description Order-No. Dm/T S L F Material Weight (g) 1 Disk stylus, ø 35mm M00-694-152-014 35/4 12 11 HM 21 2 Disk stylus, ø 16mm 060-694.152-012 16/2,53,5 58 47 HM 18 3 Disk stylus, ø 8mm 060-694.152-011 8/1 2,5 56 45 HM 12 L FDmØ 12 STDm L F S ø 2 DmL F1S1 S2 F2 Ø 12 ø 12 DmFL

M42-170-004-209 2 Styli and accessories Lø 12 F DmCylinder stylus, M5 No. Description Order-No. Dm L F Material Weight (g) 1 Cylinder stylus, ø 3mm, 50 long 060-694.152-008 3 50 39 HM 14 L ø 18 Extensions No. Description Order-No. L Material Weight (g) 1 Extensions, ø 12 x 100mm 060-813.032-000 100 Titan 25 2 Extensions, ø 12 x 70mm 060-813.033-000 70 Titan 21 3 Extensions, ø 12 x 50mm 060-813.034-000 50 Titan 16 4 Extensions, ø 12 x 40mm 060-694.035-000 40 Titan 15 5 Extensions, ø 12 x 20mm 060-694.036-000 20 Titan 11 1 Extensions, ø 18 x 200mm 060-694.030-000 200 Titan 85 2 Extensions, ø 18 x 150mm 060-694.031-000 150 Titan 73 3 Extensions, ø 18 x 100mm 060-694.032-000 100 Titan 56 4 Extensions, ø 18 x 80mm 060-694.033-000 80 Titan 50 5 Extensions, ø 18 x 60mm 060-694.034-000 60 Titan 42 6 Extensions, ø 18 x 20mm 060-694.037-000 20 Titan 23 1 Extensions, CFK, ø 31 x 800mm M00-694-168-000 800 CFK 230 2 Extensions, CFK, ø 31 x 500mm M00-694-165-000 500 CFK 180 3 Extensions, CFK, ø 31 x 400mm M00-694-164-000 400 CFK 161 4 Extensions, CFK, ø 31 x 300mm M00-694-163-000 300 CFK 146 Joints and cubes ø 18 ø 12 34 27ø 20 27ø 14 15/20 ▫15/20 Stylus joint 0°-90°, Stylus joint 0°-90°, Rotary joint,Rotary joint,Cube, ø 15mm ø 18mm ø 12mm, for SIRIO ø 20mm ø 14mm, for SIRIO 060-694.016-000 060-694.012-000 060-813.051-000 060-694.013-000 060-813.055-000 Weight: 13g Weight: 41g Weight: 17g Weight: 50g Weight: 27g Cube, ø 20mm 060-684.044-000 Weight: 32gHolder for special styli, shaft Ø 2mmø 12 76 95 4 x ø 2 4 x ø 2 3 x ø 2 10 ø 15 10 ø 15 10 ø 15 ø 12 21ø 2 ø 2 ø 2 M5 ø 6 Holder for 4+1 Special- Holder for 4 Special- Holder for 3+1 Special-Holder for 1 Special- Holder for 1 Special-styli styli + M5 styli styli styli, 90°, 95 lang 060-694.060-000 M00-694-061-000 M00-694-090-000 M00-694-068-000 M00-694-069-000 Weight: 10g Weight: 10g Weight: 13g Weight: 10g Weight: 46g M42-170-004-209 3 Styli and accessories Styli holder (multiple) for star configurations M5Styli to use No. Description Order-No. M5 2mm L Weight (g) 1 Styli holder (5 x M5) M00-694-081-000 5 + 1 32 40 2 Styli holder (6 x M5 + 6 x ø 2mm) M00-694-082-000 6 + 1 6 60 80 3 Styli holder (7 x M5) M00-694-083-000 7 + 1 29 37 4 Styli holder (8 x M5 + 8 x ø 2mm) M00-694-084-000 8 + 1 8 42 84 5 Styli holder (8 x ø 2mm) M00-694-085-000 8 88 145 6 Styli holder (8 x M5, 30° slant) M00-694-086-000 8 + 1 42 60 L Styli holder CVJ, for Constant Velocity Joints Styli clampings and Styli receptacles 140

140 80 140 Styli holder CVJfor constant velocity joints M00-694-095-000 Weight: 180g Stylus clamping Stylus receptacle Stylus clamping Stylus clamping with Stylus receptacle, Stylus receptacle, PMM PMM M00-813-101-000 cube (for use with Type 1 Type 2 060-684.026-000 060-691.492-000 Weight: 113g CFK-extensions) M00-002-285-000 M00-153-285-000 Weight: 180g M00-813-111-000 Weight: 163g Customized Styli and Styli holders on request. Reference spheres Reference sphere, Ø 30mm, with Stand M00-153-270-000 Reference sphere,Ø 30mm, without StandM00-153-271-000 Tommy bar 100 x 3 mm 060-694.021-011 Hexagon Metrology GmbH Siegmund-Hiepe-Str. 2-12 35578 Wetzlar, Germany Tel +49 6441 207-0 Fax +49 6441 207-122 contact@leitz-metrology.com www.leitz-metrology.com ISO 9001/VDA 6.4 certified © 2005 Hexagon Metrology GmbH. All rights reserved. 2/2005 Due to continuing product development, Hexagon Metrology GmbH reserves the right to change specifications without prior notice. M42-170-004-209 4 Styli and accessories

合集下载

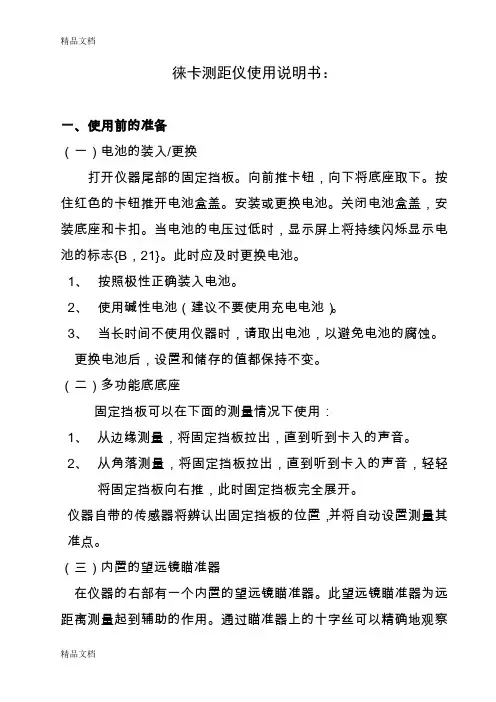

(整理)徕卡测距仪使用说明书

(整理)徕卡测距仪使用说明书

精品文档

精品文档 徕卡测距仪使用说明书：

一、使用前的准备

（一）电池的装入/更换

打开仪器尾部的固定挡板。向前推卡钮，向下将底座取下。按住红色的卡钮推开电池盒盖。安装或更换电池。关闭电池盒盖，安装底座和卡扣。当电池的电压过低时，显示屏上将持续闪烁显示电池的标志{B，21}。此时应及时更换电池。

1、 按照极性正确装入电池。

2、 使用碱性电池（建议不要使用充电电池）。

3、 当长时间不使用仪器时，请取出电池，以避免电池的腐蚀。

更换电池后，设置和储存的值都保持不变。

（二）多功能底底座

固定挡板可以在下面的测量情况下使用：

1、 从边缘测量，将固定挡板拉出，直到听到卡入的声音。

2、 从角落测量，将固定挡板拉出，直到听到卡入的声音，轻轻将固定挡板向右推，此时固定挡板完全展开。

仪器自带的传感器将辨认出固定挡板的位置，并将自动设置测量其准点。

（三）内置的望远镜瞄准器

在仪器的右部有一个内置的望远镜瞄准器。此望远镜瞄准器为远距离测量起到辅助的作用。通过瞄准器上的十字丝可以精确地观察精品文档

精品文档 到测量目标。在30米以上的测量距离，激光点会显示在十字线的正中。而在30米以下的测量距离，激光点不在十字线中间。

（四）气泡

一体化的水泡使仪器更容易调平。

（五）键盘

1、开/测量键

2、第二级菜单功能

3、加+键

4、计时（延迟测量）键

5、等于[=]键

6、面积/体积 键

7、储存 键

8、测量基准边 键

9、清除/关 键

10、菜单 键

11、照明 键

12、间接测量（勾股定律）键

13、减-键

14、BLUETOOTH

（六）显示屏

1、关于错误测量的信息

2、激光启动 精品文档

精品文档 3、周长

4、最大跟踪测量值

5、最小跟踪测量值

6、测量基准边

7、调出储存值

8、储存常数

海克斯康特殊测针

海克斯康特殊测针

柱测针

柱测针的用途

用于测量薄壁件。

柱测针的定义及校验

1. 新建一个测头文件；

2. 在“测头说明”中选择测头组件

柱形测针：

TIP2BY20MMSHNK

3. 点击“测量”，打开测头校正对话框，设置参数；其中，必须选中“柱测尖标定”，并设置相应参数；

4. 添加角度；

5. 定义标定工具；

6. 点击“测量”，开始进行测头的校验。

校验完成后，点击“确定。

星形测针

星型测杆的定义及校验（以PS7R为例）

1. 新建一个测头文件

2. 在“测头说明”里选择测头组件：

PH10MQ

CONCERT30MM_TO_M8THRD

PROBE_TP20

EXTEN20MM

测尖号1：2BY18MMSTAR(方向向下）

测尖号2：TIPSTAR2BY30 （指向X+）

测尖号3：TIPSTAR2BY30(指向Y+)

测尖号4：TIPSTAR2BY30(指向X-)

测尖号5：TIPSTAR2BY30(指向Y-)

3. 添加角度；

注意：每添加一个角度，5个测尖同时添加此角

度，若用不了某测尖的此角度，可删除之。

4. 其它步骤同普通测针。

注意事项:

使用时，通常使用20mm加长杆；

注意：

1、每添加一个角度，5个测尖同时添加此角度，若不采用某测尖的此角度，可删除。

2、安装时，尽量保证2、3、4、5号测针中两相对两测针连线与“X”轴或“Y”轴平行；

3、配置测头文件时，首先选择星型测杆1号位置的测针（当角度为A0B0时,竖直向下的

杆），然后按照顺序选择2、3、4、5号针；

4、配置空间位置测杆时，测杆有效测量长度应为相对两个测杆间红宝石球心连线的距离，即2与4号针（或3与5号针）之间的距离；1号测杆不能单独使用。

花键类齿轮精度测量方法的应用

花键类齿轮精度测量方法的应用

花键类齿轮精度测量方法的应用

作者：汪长春

来源：《中国高新技术企业》2016年第18期

摘要：文章阐述了花键类圆柱齿轮的齿轮精度的测量方法，并对测量方法进行分析比对，包括利用齿轮测量机和三坐标测量机进行的测量方法，侧重论述了以花键齿面作为测量基准的测量方法，其中介绍了三坐标测量机测量方法。

关键词：花键类齿轮；齿轮精度；测量方法；三坐标；测量数据 文献标识码：A 中图分类号：TG162 文章编号：1009-2374（2016）18-0053-02 DOI：10.13535/ki.11-4406/n.2016.18.027

1 概述

对于圆柱直齿渐开线花键类齿轮工件，由于其结构及应用的特殊性，在齿轮传动中起着重要作用，其齿轮的制造精度直接影响到工件的使用功能。为了控制提升产品的质量，获取真实合理的测量数据是非常重要的，但在实际测量过程中往往由于测量方法的不同，导致测量数据出现较大差异。经分析，主要是由于使用的测量设备和测量方法的不一致造成。为了解决该测量问题，通过对产品设计工艺及装配等情况的综合分析，决定选取比较典型的齿轮件，即带内花键孔太阳轮，使用不同的测量设备及不同的测量方法进行了分析比对，从而最终确定了比较合理可靠的测量方法。

2 测量方法

2.1 使用齿轮测量机

在测量过程中对同一工件重复测量三次，每次重新安装，即工装和工件重新拆装，均匀测量4个齿。

2.1.1 使用花键端面外圆定位。为了保证齿轮测量的精度，对工装的内孔直径、内孔与顶针孔方向的同心度以及端面与针孔方向的垂直度制造精度进行了控制。主要将端面与外圆相对于顶针孔方向的端面跳动和径向跳动均控制在0.003mm以内。装夹时使用工装图1（a）内孔套紧齿轮外圆，用螺母压紧齿轮的上端面，使齿轮端面与工装端面紧密接触。测量结果普遍偏大，重复测量误差也较大，尤其是齿向、径向跳动的变化明显。经分析认为，使用该套工装夹时，可能会造成工件装夹后偏心，导致测量结果偏差较大不可靠。

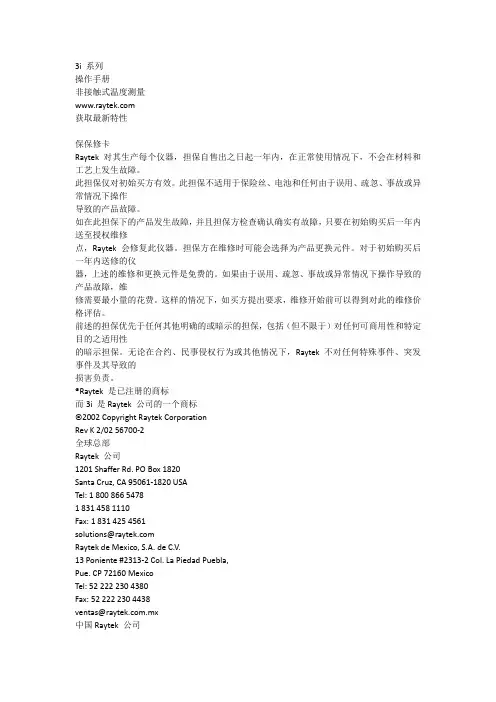

雷泰测温仪操作手册
