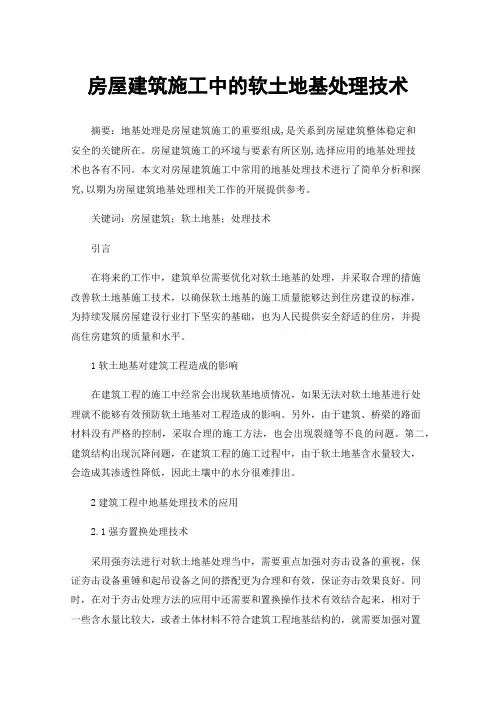

房屋建筑施工中的软土地基处理技术摘要:地基处理是房屋建筑施工的重要组成,是关系到房屋建筑整体稳定和安全的关键所在。
房屋建筑施工的环境与要素有所区别,选择应用的地基处理技术也各有不同。
本文对房屋建筑施工中常用的地基处理技术进行了简单分析和探究,以期为房屋建筑地基处理相关工作的开展提供参考。
关键词:房屋建筑;软土地基;处理技术引言在将来的工作中,建筑单位需要优化对软土地基的处理,并采取合理的措施改善软土地基施工技术,以确保软土地基的施工质量能够达到住房建设的标准,为持续发展房屋建设行业打下坚实的基础,也为人民提供安全舒适的住房,并提高住房建筑的质量和水平。
1软土地基对建筑工程造成的影响在建筑工程的施工中经常会出现软基地质情况,如果无法对软土地基进行处理就不能够有效预防软土地基对工程造成的影响。
另外,由于建筑、桥梁的路面材料没有严格的控制,采取合理的施工方法,也会出现裂缝等不良的问题。
第二,建筑结构出现沉降问题,在建筑工程的施工过程中,由于软土地基含水量较大,会造成其渗透性降低,因此土壤中的水分很难排出。
2建筑工程中地基处理技术的应用2.1强夯置换处理技术采用强夯法进行对软土地基处理当中,需要重点加强对夯击设备的重视,保证夯击设备重锤和起吊设备之间的搭配更为合理和有效,保证夯击效果良好。
同时,在对于夯击处理方法的应用中还需要和置换操作技术有效结合起来,相对于一些含水量比较大,或者土体材料不符合建筑工程地基结构的,就需要加强对置换技术的合理应用,确保地基基础符合工程施工要求,防止造成非常大的制约影响。
相对于置换技术在实际的应用当中,也需要加强对置换材料的合理重视,在保障材料质量和性能符合要求的基础上,尽可能的保证对于本地材料的应用。
2.2软土地基表层排水法技术该方法主要是根据软土中水分的含量,进行排水施工方案的设置,保证地基结构的安全性。
通过表层排水法的使用既可以合理地降低软土中水分的含量,同时可以提高地基结构的稳定性。

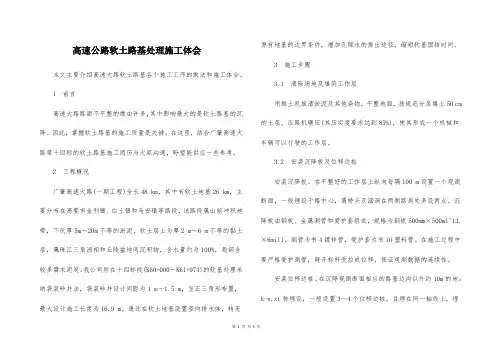

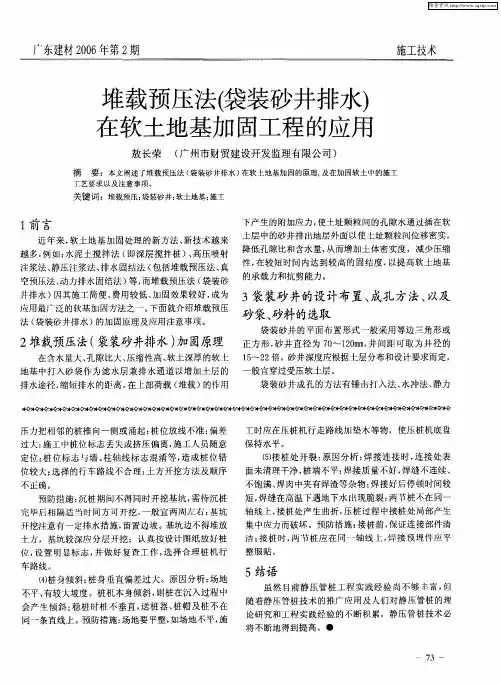

高速公路软土路基处理施工体会本文主要介绍高速大路软土路基各个施工工序的做法和施工体会。
1 前言高速大路路面不平整的缘由许多,其中影响最大的是软土路基的沉降。
因此,掌握软土路基的施工质量是关键。
在这里,结合广肇高速大路第十四标的软土路基施工阅历与大家沟通,盼望能供应一些参考。
2 工程概况广肇高速大路(一期工程)全长48 km,其中有软土地基26 km,主要分布在高要市金利镇、白土镇和马安镇等路段,该路段属山前冲积地带,下伏厚5m~20m不等的淤泥,软土层上为厚2 m~6 m不等的黏土层,属珠江三角洲相和丘陵盆地间沉积物,含水量约为100%,局部含较多腐木泥炭。
我公司所在十四标段(K60+000~K61+974)的软基处理采纳袋装砂井法,袋装砂井设计间距为1 m~1.5 m,呈正三角形布置,最大设计施工长度为16.9 m。
通过在软土地基设置竖向排水体,转变原有地基的边界条件,增加孔隙水的排出途径,缩短软基固结时间。
3 施工步骤3.1 清除场地及填筑工作层用推土机推清淤泥及其他杂物,平整地面,按规范分层填上50 cm 的土层,压路机碾压(其压实度要求达到85%),使其形成一个机械和车辆可以行驶的工作层。
3.2 安装沉降板及位移边桩安装沉降板。
在平整好的工作层上纵向每隔100 m设置一个观测断面,一般埋设于路中心,遇桥头及涵洞在两侧路肩处多设两点。
沉降板由钢板、金属测管和爱护套组成,规格为钢板500mm×500ml'13.×6mill,测管为书4镀锌管,爱护套为书lO塑料管。
在施工过程中要严格爱护测管,避开标杆受拉或位移,保证观测数据的连续性。
安装位移边桩。
在沉降观测断面相应的路基边沟以外约10m的地:h-x,zt称埋设,一般设置3—4个位移边桩,且埋在同一轴线上,埋设深度地表以下1.2 m,桩顶露出地面的高度不超过10 cm。
位移边桩使用C25砼预制,规格为15 orll×15 em×15 cm。

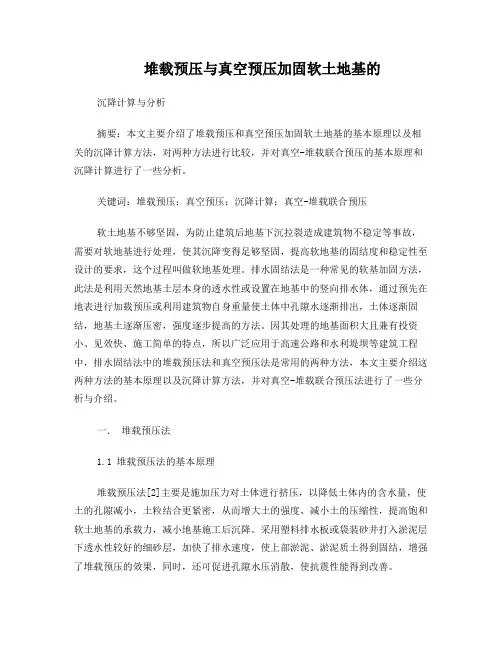

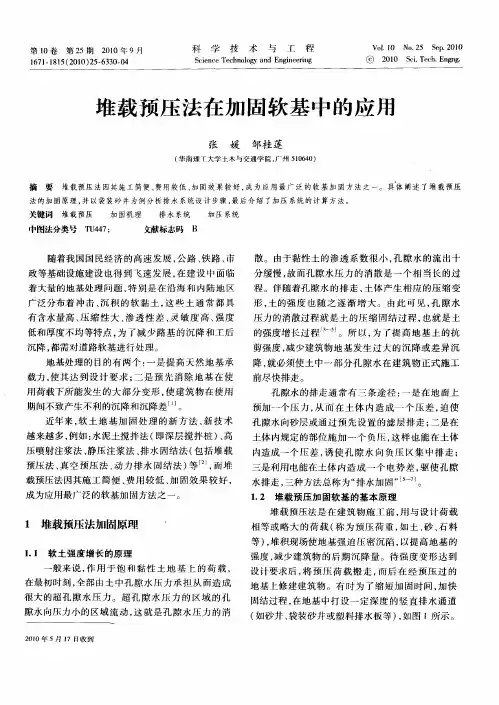

堆载预压与真空预压加固软土地基的沉降计算与分析摘要:本文主要介绍了堆载预压和真空预压加固软土地基的基本原理以及相关的沉降计算方法,对两种方法进行比较,并对真空-堆载联合预压的基本原理和沉降计算进行了一些分析。
关键词:堆载预压;真空预压;沉降计算;真空-堆载联合预压软土地基不够坚固,为防止建筑后地基下沉拉裂造成建筑物不稳定等事故,需要对软地基进行处理,使其沉降变得足够坚固,提高软地基的固结度和稳定性至设计的要求,这个过程叫做软地基处理。
排水固结法是一种常见的软基加固方法,此法是利用天然地基土层本身的透水性或设置在地基中的竖向排水体,通过预先在地表进行加载预压或利用建筑物自身重量使土体中孔隙水逐渐排出,土体逐渐固结,地基土逐渐压密,强度逐步提高的方法。
因其处理的地基面积大且兼有投资小、见效快、施工简单的特点,所以广泛应用于高速公路和水利堤坝等建筑工程中,排水固结法中的堆载预压法和真空预压法是常用的两种方法,本文主要介绍这两种方法的基本原理以及沉降计算方法,并对真空-堆载联合预压法进行了一些分析与介绍。
一.堆载预压法1.1 堆载预压法的基本原理堆载预压法[2]主要是施加压力对土体进行挤压,以降低土体内的含水量,使土的孔隙减小,土粒结合更紧密,从而增大土的强度、减小土的压缩性,提高饱和软土地基的承载力,减小地基施工后沉降。
采用塑料排水板或袋装砂井打入淤泥层下透水性较好的细砂层,加快了排水速度,使上部淤泥、淤泥质土得到固结,增强了堆载预压的效果,同时,还可促进孔隙水压消散,使抗震性能得到改善。
堆载预压法有以下特点[3]:1.堆载预压法中,土体中的总应力是增加的。
2.堆载预压法中,土体孔隙中形成的超孔隙水压力是正值。
3.堆载预压法中,超孔隙水压力消散而使有效应力增加。
4.堆载预压法中,对地基的天然抗剪强度有一定的要求,必须控制加荷速率,一般荷载是要分级施加的,加固中需要研究地基的稳定问题,否则可能造成土体的失稳而剪切破坏。

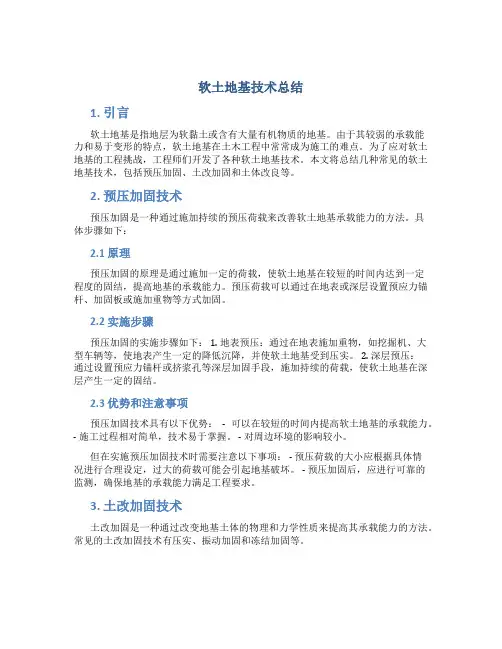

软土地基技术总结1. 引言软土地基是指地层为软黏土或含有大量有机物质的地基。
由于其较弱的承载能力和易于变形的特点,软土地基在土木工程中常常成为施工的难点。
为了应对软土地基的工程挑战,工程师们开发了各种软土地基技术。
本文将总结几种常见的软土地基技术,包括预压加固、土改加固和土体改良等。
2. 预压加固技术预压加固是一种通过施加持续的预压荷载来改善软土地基承载能力的方法。
具体步骤如下:2.1 原理预压加固的原理是通过施加一定的荷载,使软土地基在较短的时间内达到一定程度的固结,提高地基的承载能力。
预压荷载可以通过在地表或深层设置预应力锚杆、加固板或施加重物等方式加固。
2.2 实施步骤预压加固的实施步骤如下: 1. 地表预压:通过在地表施加重物,如挖掘机、大型车辆等,使地表产生一定的降低沉降,并使软土地基受到压实。
2. 深层预压:通过设置预应力锚杆或挤浆孔等深层加固手段,施加持续的荷载,使软土地基在深层产生一定的固结。
2.3 优势和注意事项预压加固技术具有以下优势:- 可以在较短的时间内提高软土地基的承载能力。
- 施工过程相对简单,技术易于掌握。
- 对周边环境的影响较小。
但在实施预压加固技术时需要注意以下事项: - 预压荷载的大小应根据具体情况进行合理设定,过大的荷载可能会引起地基破坏。
- 预压加固后,应进行可靠的监测,确保地基的承载能力满足工程要求。
3. 土改加固技术土改加固是一种通过改变地基土体的物理和力学性质来提高其承载能力的方法。
常见的土改加固技术有压实、振动加固和冻结加固等。
3.1 压实技术压实是通过施加较大的侧向压力,使土体颗粒重新排列,填充孔隙,提高土体密实度和承载能力的方法。
常见的压实技术包括振动压实、碾压和夯实等。
3.2 振动加固技术振动加固是通过施加振动力对土体进行改良的方法。
振动加固可以改善软土地基的固结性能,提高地基的承载能力。
振动加固常用于软土地基的路基、堤坝等工程。
3.3 冻结加固技术冻结加固是利用低温冻结土体,形成冻土区和非冻土区的区别,改变土体结构和性质,达到提高承载能力的目的。

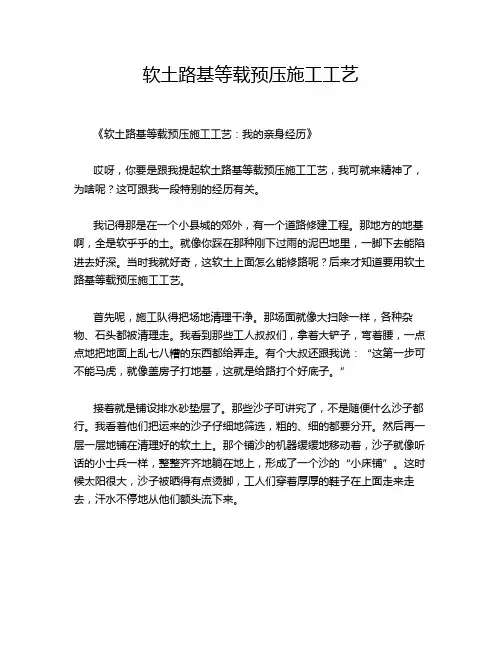

软土路基等载预压施工工艺《软土路基等载预压施工工艺:我的亲身经历》哎呀,你要是跟我提起软土路基等载预压施工工艺,我可就来精神了,为啥呢?这可跟我一段特别的经历有关。
我记得那是在一个小县城的郊外,有一个道路修建工程。
那地方的地基啊,全是软乎乎的土。
就像你踩在那种刚下过雨的泥巴地里,一脚下去能陷进去好深。
当时我就好奇,这软土上面怎么能修路呢?后来才知道要用软土路基等载预压施工工艺。
首先呢,施工队得把场地清理干净。
那场面就像大扫除一样,各种杂物、石头都被清理走。
我看到那些工人叔叔们,拿着大铲子,弯着腰,一点点地把地面上乱七八糟的东西都给弄走。
有个大叔还跟我说:“这第一步可不能马虎,就像盖房子打地基,这就是给路打个好底子。
”接着就是铺设排水砂垫层了。
那些沙子可讲究了,不是随便什么沙子都行。
我看着他们把运来的沙子仔细地筛选,粗的、细的都要分开。
然后再一层一层地铺在清理好的软土上。
那个铺沙的机器缓缓地移动着,沙子就像听话的小士兵一样,整整齐齐地躺在地上,形成了一个沙的“小床铺”。
这时候太阳很大,沙子被晒得有点烫脚,工人们穿着厚厚的鞋子在上面走来走去,汗水不停地从他们额头流下来。
再然后就是重头戏——堆载预压了。
那些预压的材料可是各种各样的。
我看到有土堆、有沙袋,还有一些奇怪的块状物。
他们把这些东西一点一点地堆在已经铺好砂垫层的软土上。
这就像是给软土地基盖上了一层厚厚的被子。
不过这“被子”可不好盖,得小心翼翼的。
工人们一边堆,一边还得测量高度和重量,要确保每一处的压力都是均匀的。
我就看到一个年轻的工人,拿着测量工具,不停地在那些堆载物之间穿梭,嘴里还念叨着数字。
在这个过程中,还得时刻注意软土的沉降情况呢。
他们在软土周围和中间都设置了很多测量点。
那些小杆子就像一个个小哨兵一样,站在那里监测着软土的一举一动。
我好奇地凑过去看,有个技术员就跟我解释说:“这些小杆子能告诉我们软土是不是在正常沉降,如果沉降太快或者太慢,那可就有问题了。

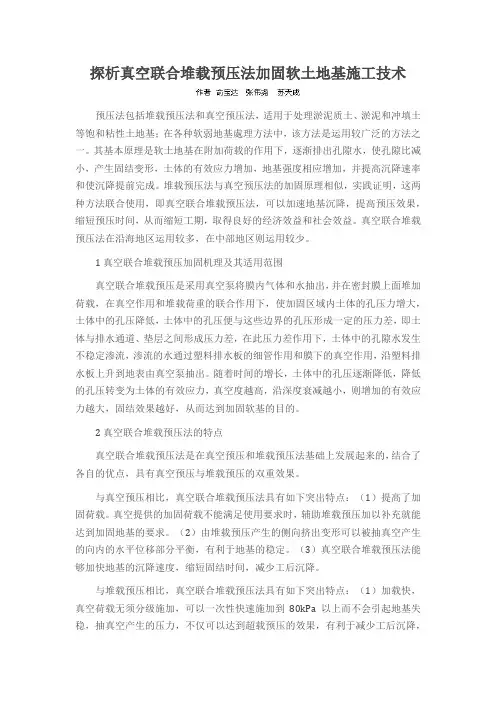

探析真空联合堆载预压法加固软土地基施工技术预压法包括堆载预压法和真空预压法,适用于处理淤泥质土、淤泥和冲填土等饱和粘性土地基;在各种软弱地基處理方法中,该方法是运用较广泛的方法之一。
其基本原理是软土地基在附加荷载的作用下,逐渐排出孔隙水,使孔隙比减小,产生固结变形,土体的有效应力增加,地基强度相应增加,并提高沉降速率和使沉降提前完成。
堆载预压法与真空预压法的加固原理相似,实践证明,这两种方法联合使用,即真空联合堆载预压法,可以加速地基沉降,提高预压效果,缩短预压时间,从而缩短工期,取得良好的经济效益和社会效益。
真空联合堆载预压法在沿海地区运用较多,在中部地区则运用较少。
1真空联合堆载预压加固机理及其适用范围真空联合堆载预压是采用真空泵将膜内气体和水抽出,并在密封膜上面堆加荷载,在真空作用和堆载荷重的联合作用下,使加固区域内土体的孔压力增大,土体中的孔压降低,土体中的孔压便与这些边界的孔压形成一定的压力差,即土体与排水通道、垫层之间形成压力差,在此压力差作用下,土体中的孔隙水发生不稳定渗流,渗流的水通过塑料排水板的细管作用和膜下的真空作用,沿塑料排水板上升到地表由真空泵抽出。
随着时间的增长,土体中的孔压逐渐降低,降低的孔压转变为土体的有效应力,真空度越高,沿深度衰减越小,则增加的有效应力越大,固结效果越好,从而达到加固软基的目的。
2真空联合堆载预压法的特点真空联合堆载预压法是在真空预压和堆载预压法基础上发展起来的,结合了各自的优点,具有真空预压与堆载预压的双重效果。
与真空预压相比,真空联合堆载预压法具有如下突出特点:(1)提高了加固荷载。
真空提供的加固荷载不能满足使用要求时,辅助堆载预压加以补充就能达到加固地基的要求。
(2)由堆载预压产生的侧向挤出变形可以被抽真空产生的向内的水平位移部分平衡,有利于地基的稳定。
(3)真空联合堆载预压法能够加快地基的沉降速度,缩短固结时间,减少工后沉降。
与堆载预压相比,真空联合堆载预压法具有如下突出特点:(1)加载快,真空荷载无须分级施加,可以一次性快速施加到80kPa以上而不会引起地基失稳,抽真空产生的压力,不仅可以达到超载预压的效果,有利于减少工后沉降,而且还可节省填土超载等施工。
2011年11月(下)堆载预压法在工程实践中的应用及设计要点范志强(中交第二航务工程勘察设计院有限公司广州分公司,广东广州511442)[摘要]堆载预压法是处理厚度较大的软弱粘性土层的常用方法之一,本文结合工程实际对堆载预压的设计进行了系统了讨论,并对设计需要注意的部分进行了论述。
得出了一些有意义的结论。
[关键词]堆载预压;固结沉降;边坡稳定;水平排水;监测堆载预压法是处理含较厚软弱土层地基的常用方法之一。
本文结合泉州肉品加工厂陆域形成工程对堆载预压的设计进行系统的论述。
1工程概况泉州肉品加工厂位于福建省晋江市西滨92旅军垦农场堤外海滩,东面为在建的沿海大道,西面为92旅军垦农场海堤,厂区总面积为20.39万m 2,中间已有一条当地农民自发堆填的土堤,将整个场地分为两部分,北区以鱼塘为主,标高平均在2.5~5.8m 。
南区为滩涂地,区内杂草丛生,地面较平坦,标高平均在0.6~2.7m 。
根据地质勘察报告,本工程土层中含有7~9m 厚的淤泥(Q 4m ),其天然密度为1.6g/cm 3,压缩模量1.45MPa ,固结系数0.005m 2/天,摩擦角4.6度,粘聚力6.8KPa 。
2设计条件本工程地面设计荷载按20kPa 考虑,工后沉降≤25cm ,差异沉降≤1.0%,厂区交工面地基承载力特征值≥150kPa 。
高程采用黄海高程系统,交工高程4.60m 。
3设计计算3.1处理方案本工程软土以淤泥为主,其厚度大、压缩性高,必须进行加固处理才能保证工后沉降满足要求。
常用的地基处理方法主要有置换法、排水固结法、灌入固化物法和振密、挤密法四大类。
其中排水固结法用于大面积软基加固时具有造价低、加固效果好、施工工艺成熟的优势,适合在本工程使用。
根据不同的预压方式,排水固结法可分为真空预压和堆载预压两种施工工艺,考虑到泉州地区的海砂储量丰富,海砂供应较有保障,工程性质相对好,用于回填具有施工速度快、对后续进行的地基处理施工影响小的优势。
建筑施工·第43卷·第1期7软土地基的真空预压+水载法处理施工技术曾昭勇 伍柏权 孔德辅广西建工集团第一建筑工程有限责任公司 广西 南宁 530001摘要:结合横琴国际商务中心(二期)项目中的软土地基处理实践,介绍了真空预压+水载法施工技术。
从真空预压加速固结、设置水泥土搅拌桩形成密封墙等方面出发,对关键工艺进行了阐述。
真空预压+水载法施工技术实施后,项目取得了良好的社会效益和经济效益,可供相关工程参考。
关键词:真空预压;水载法;软土地基;水泥土搅拌桩密封墙中图分类号:TU753 文献标志码:A 文章编号:1004-1001(2021)01-0007-03 DOI:10.14144/ki.jzsg.2021.01.003Construction Technology of Soft Soil Foundation Treatedby Vacuum Pre-loading + Water-loading MethodZENG Zhaoyong WU Baiquan KONG DefuGuangxi Construction Engineering Group No.1 Construction Engineering Co., Ltd., Nanning, Guangxi 530001, China Abstract: The construction technology of vacuum pre -loading + water -loading method is introduced in the light of the practice of soft soil foundation treatment in Hengqin International Business Center (Phase II ) project. The key technologies are described from the aspects of vacuum pre -loading to accelerate consolidation, setting up cement -soil mixing piles to form a sealing wall and so on. The project has achieved good social and economic benefits after the implementation of vacuum pre -loading + water -loading construction technology, which can be used as reference for related projects.Keywords: vacuum pre -loading; water -loading method; soft soil foundation; concrete mixing pile sealing wall作者简介:曾昭勇(1972—),男,本科,高级工程师。
软土地基采用水荷载进行堆载预压施工体会
[摘要]由于西二环高速公路西环南段沿线均为软土地基,设计
方不仅对软基进行了cfg桩+袋装砂井的处理设计,而且对上述地
段采用了等载预压路基填筑方案进行预压,由于该地区筑路土料、
砂料来源困难,通过对技术、经济和施工方案的综合比较,,采用
水荷载进行堆载预压,创造了较好的经济效益和社会效益。
[主题词]水荷载; 预压; 沉降
[abstract] because of west road highway-along the southern
are soft soil foundation, the designer of not only the soft
foundation cfg pile + sand bags of well processing design,
and the location of the under preloading subgrade filling
preloading scheme, because the area road earth material, sand
source material difficulties, the technical, economic and
comprehensive comparison of the construction scheme,, water
loads by preloading, create a good economic and social
benefit.
[keyword] water load; preloading; settlement
中图分类号:tu4文献标识码:a 文章编号:
1.概述
西二环高速公路是京珠、同三国道主干线的重要组成部分,路
基宽为35.5m,为双向六车道,设计行车速度为100km/h。本标段共
设计路基总长:3.51km,填方高度为4.0m~7.0m不等,且均为软弱
地基处理。其中k11+220~k13+290段在进行软基处理后采用了水荷
载堆载预压方案。
1.1、地质概况
本项目地处三角洲平原区,地势平坦,鱼塘遍布,多为填方路
基。根据地质勘察,软土是本路段的特殊性岩土,大部分具有三层
软土,主要为深部淤泥、淤泥质亚粘土为主,软塑~流塑状,十字
板强度为15.9kpa,比贯入阻力为0.30mpa。厚度不一,由3.0m至
22.0m不等,具体地层分布及淤泥物理力学性质指标如下。
深部淤泥的物理力学性质指标表
1.2、软土地基处理设计方案
1.2.1、根据以上软土特点,本次设计根据不同地段,不同填土
高度采用不同措施,以确保路堤稳定,在工期紧的前提下,工后沉
降满足设计要求,桥台小于10cm;涵洞小于20cm;路基小于30cm。
1.2.2、根据本项目软基特点:在稳定的前提下路基优先采用袋
装砂井(砂井间距1.0~1.4m)。
1.2.3、对于稳定存在问题的高路堤路段采用袋装砂井+低标号
素砼桩(低标号素砼桩间距1.3~1.5m)处理。
1.2.4、等载预压路基填筑高程=路面设计高程+0.2m(路面换算
成土方增加荷载)+20%的总沉降量,在整个预压过程中路基填筑高
程不得低于路面设计高程+0.2m。
1.2.5、设计卸载标准:连续三个月沉降速率小于5mm/month。
2水荷载堆载施工工艺
2.1、加载土方填筑;先进行路基全断面填筑,至设计加载标高
以下0.60~0.70cm位置,填筑加载土方时尽可能消除纵、横坡,同
时必须保证路基压实度符合设计要求,并以此压实土方作为预计路
基沉降高度。
2.3、堤坝放样:根据围坝要素统计表拟定堤坝放样宽度和高度
进行放样。
围坝要素统计表
2.4、纵、横堤坝填筑:用汽车运土修筑两侧堤坝,堤坝外坡度
为1:1.5,内坡度为1:1,顶宽1.0m,底宽为4.5m~5.5m。然后
在埋设沉降板断面处和适当位置分段围坝,围坝坡度为1:1,顶宽
1.0m,分段长度按照围坝要素统计表拟定,堤坝高度参考沉降分析
数据和珠三角地区的资料分析,以设计的加载顶标高(原设计已考
虑20%的安全系数)为基数,另加30cm的预留沉降量为准。堤坝填
筑施工时按30cm一层进行压实,压实度要求大于90%。具有宽度条
件时尽量采用20t压路机压实,否则采用人工配合挖机压实。堤坝
内侧边坡应密实,不得有树根和石头等尖锐物,以防刺破土工膜。
同时分段围坝进行水荷载预压有利于预压期间的维护及观测沉降。
分段围坝后要保证坝内平整,堤坝稳固。
2.5、反滤层、排水管设置:在各段的围坝内设置渗沟,渗沟具
体位置设置于土坝内侧2m处,沟宽20cm,沟深15cm。同时在堤坝
的四角埋设φ5cm渗管,埋设长度以伸出堤坝外10cm为宜,该边坡
处的排水可以设置急流槽,并用7.5号砂浆加固,抹面层厚3cm,
或者直接采用pvc排水管排入路基边沟。渗沟及排水管安设完毕后
在堤坝范围内均匀铺设10cm细砂作为反滤层。
2.6、pvc土工膜铺设;在各段的围坝内铺一层pvc土工膜(聚
氯乙烯土工膜),在坝内两侧离坝底1米处各折叠0.5米,伸出坝
外2米,以防预压沉降时拉裂pvc土工膜;再用聚丙烯土工布连接
覆盖至砂垫层处,以防止雨水对坝顶及侧面路基的冲刷。
2.7、抽水至坝里进行水荷载预压。抽水分级进行,每次加水
0.20cm~0.30cm高,建议不能超过0.55cm水高(相当0.3米高土重),
经沉降观测符合设计要求后再进行加下一级水荷载,直至达到等载
当量标高。在每个坝段内设4个溢水口,其溢水口标高等于预压顶
标高,防止暴雨时加载失控,并保证堤坝安全,该边坡处的排水可
以设置急流槽,并用7.5号砂浆加固,抹面层厚3cm。
2.8、卸载:采用抽水方式或自排水方式放水,以免污染周边池
塘。
有关数据见图:水荷载预压平面图及水荷载预压横断面图。
3、安全、技术指标分析
3.1、预压效果:由于水荷载当量等于土荷载当量,预压效果是
一致的,具体数据见观测成果表。
监控断面沉降观测成果表
3.2、pvc土工膜:此次采用的pvc土工膜抗拉强度大,抗拉强
度(纵/横)大于15/13mpa,耐静水压大于150kpa。在等超载预压
改为水荷载预压路段水产生的压强为0.027 mpa 。pvc土工膜的安
全系数为0.15 mpa/0.027 mpa=5.56。因此,使用这种pvc土工膜
在水荷载下不会出现被撕裂的现象。
3.3、两侧的围坝:围坝外坡度为1:1.5~1:1,内坡度为1:1,
高度为h=2.2m,土坝顶部宽度1米,底边边长为l1=1+2.2+2.2×
1.5=6.5米。
3.4、堤坝稳定性验算
已知:γw=10kn/m3,γ土=18.5kn/m3,粘性土的凝聚力为
c=12kpa,磨擦角为ф=20o,考虑最危险滑面。
滑动面对应水平长度:l2=1+2.2×1+(2.2+3.5) ×1.5=11.75m
滑动面与水平的夹角:α=arctan(3.5/11.75)=16.6o
滑动面的长度:l=l2/cosα=12.3m
滑动面以上土体的面积:a=0.5×2.2×(1+6.5)+0.5×3.5×
(6.5+11.75)-11.75×3.5×0.5=19.6m²
滑动面以上土体的重量:g=a×γ=19.6×18.5=363.0kn/m
土自重引起的切向分力(下滑力):
f1=g×sinα=363.0×sin16.6o=103.6kn/m
土自重引起的法向分力:
f2=g×cosα=363.0×cos16.6o=347.87kn/m
水压力:fw=0.5×γ×hw×hw/sinβ
=0.5×9.8×1.9×1.9/sin45o=25kn/m
水压力在滑面上的切向分力:f3=fw×cos(90-β-α)=22kn/m
水压力在滑面上的法向分力:f4=fw×sin(90-β-α)=11.9kn/m
总下滑力:f=f1+f3=100.89+22=122.899kn/m
总抗滑力:p=(f2+f4)×tanφ+cl
=(347.87+11.9)×tan20+12×12.3=278.54kn/m
所以,安全系数为:
kt=p/f=278.54/122.899=2.3>1.3
故:满足规范要求,边坡稳定,不会发生崩溃的现象。
4、结束语
水荷载堆载预压方案不仅可以缓和用土紧张的局面,而且更适
合雨季加载,加快了路基填筑施工进度。另一方面从预压的效果来
说,完全符合薄层轮加法的施工原则,满足沉降要求,预压达到了
预期的效果。第三,从经济方面比较,比采用砂土堆载预压节约50%
造价。综上所述这一新的技术方案在珠三角地区值得推广应用。
