汽车仪表板制造工艺(精)

18
Instrumental Panel
各零部件结构及设计要求 －手套箱
• 设计要求：
–开启和关闭仪表板手套箱的作用力： • 开启：PULL LIFT HANDLE<15N • 开启：PUSH BUTTON 20－40N • 开启：2 SIDE SQUEEZE 20－30N • 开启：1 SIDE SQUEEZE 5－15N • 开启：TWIST KNOB <0.4Nm • 关闭：所有类型<40N –手套箱斗的宽度应大于75％手套箱门的宽度。 – 手套箱可以放下275X45X175尺寸的块体，打开的尺寸 为275X100 –副驾驶侧气囊激发后，手套箱门不能打开。
IP本体冲切：其中热 刀冲切可仅去除表 皮。
25
Instrumental Panel
水刀切割：采用高压水刀 切割本体。优点：通用性 好，仅胎具不同。缺点： 工时较长(视切割量)，IP 切割定位困难。
常用工艺（三）
摩擦振动焊接
26
Instrumental Panel
常用工艺（四）
超声波焊接 装配：采用旋转 工位进行装配和 铆接。 表面处理：喷软 触漆或水转印
4
Instrumental Panel
仪表板在整车中的安装方式
• Cockpit方式:
–仪表板本身没有金属加强梁支撑，在装车 前需预装在金属Cross car beam上。 Cross car beam为整体式铝镁合金或强壮 的金属管梁结构，可承载空调的重量。装 车时用机械手Loading arm将仪表板在车 身中定位，通过cross car beam上的定位 销准确固定仪表板总成。(详见附图) –评价：IP在车身中的安装定位较为准确。 通过仪表板本体骨架在cross car beam上 的定位，可准确控制仪表板在车身中的位 置。 –典型仪表板：帕萨特、别克君威
15
Instrumental Panel
各零部件结构及设计要求 －杯托
主要结构：杯托的设计种类繁多如下图
16
Instrumental Panel
各零部件结构及设计要求 －杯托
设计要求： • 杯 托 上 可 以 放 置 最 小75 毫 米 直 径 的 容 器， 深 度 不 小 于40 毫 米。 • 杯 托 的 最 大 开 启 和 关 闭 力 为： 开 启： DRAWER/SLIDE 25N PUSH/PUSH 15N 关 闭： DRAWER/SLIDE 30N PUSH/PUSH 15N • 杯 托 的 插 入 的 部 分 在 其 中 心 受 到4.5N 的 载 荷， 在43 摄 氏 度 和90％ 相 对 湿 度 环 境 下， 放 置24 小 时 后， 杯 托 能 够 满 足 所 有 的 功 能。
17
Instrumental Panel
各零部件结构及设计要求 －手套箱
• 主要结构种类： –Drop down式：手套箱斗与盖板焊接或装配成一体式 。最典型的为别克Regal系列的手套箱。 –开门式：盛物的斗与门分开。在注塑仪表板上经常 将bin与IP本体一起注塑而成。 两种结构都可以增加缓冲开门机构
Instrumental Panel
仪表板
轿车仪表板及制造工艺简介 2004/03/19
1
Instrumental Panel
目 的
• • •
对仪表板的整体结构有大致的了解。 对仪表板各部分的零件设计要求有一定 的认识。 清楚仪表板的相关常用工艺和材料要求 。
2
Instrumental Panel
• 传统方式:
–仪表板本身有贯穿到底的金属加强梁支撑 整个IP结构，前端安装两个M6螺栓固定在 车身firewall的两个安装孔中(其中一个 为定位孔)。同时车身左右两端有片状钣 金固定仪表板两端，中部再增加几个安装 点。(详见附图) –评价：IP在车身中的定位较差，尤其在X 和Z向，受装配影响较大。 –典型仪表板：新桑、老桑、赛欧、长安嘉 年华
27
Instrumental Panel
仪表板常用材料
仪表板材料的选用，出于如下几方面的考虑： 1）表面处理的要求：仪表板的中部面板、左右空调出风口饰板经 常需要在表面增加桃木纹理，因此需选用极性材料如ABS、 PC/ABS.同样情况适于需喷漆的材料，非极性的PP可以经过表面 活化后喷漆，工艺复杂，喷漆质量较难控制。 2）表面光泽要求：IP表面材料光泽通常要求<5, PP材料可达到此 要求, PVC/ABS表皮可达到<3的要求。另一方面塑料件可通过 表面喷漆，模具花纹喷砂的方法降低表面光泽。 3）结构强度要求： 中部面板、组合仪表饰框结构复杂精巧，通常采用较硬的 PC/ABS。 通常使用的金属材料为ST12、ST14，有时根据根据需要采用屈 服变形量较小的铝合金、铝镁合金。
。
11
Instrumental Panel
各零部件结构及设计要求 －出风口
• 结构种类众多，主要有如下几种：见附图 – Barrel式：桑车、富康等较老的车型上使用较多 – Vane叶片式：主流设计，在中高档车上普遍运用 – 旋转式：较新型的设计
12
Instrumental Panel
• 设计要求： – 仪表板一般提供最少4个出风口，通常空调出风 口的作用范围达到车厢内50％的空间 – 当驾驶者坐在最远的位置时，驾驶侧出风口可调 节吹风方向，吹到驾驶者右肩；中间出风口可以 吹到驾驶者左肩；同样，当副驾驶者坐在最远的 位置时，副驾驶侧出 风口可调节吹风方向，吹到 副驾驶者左肩。 – 出风口向上应能够吹到99％的眼椭圆，向下应能 够吹到假人的H点。 – 所有的出风口最少高于前座椅H点356毫米；从 出风口作到99％眼椭圆的切线，切线长度不大于 653毫米。 – 出风口需布置在没有任何零件（方向盘、驾驶侧 气囊、控制器）阻挡气流吹向目标的地方，能够 吹到人腰部以上80％的空间。如果不能，就要考 虑辅助出风口。
10
Instrumental Panel
各零部件设计要求－IP本体
• 设计要求 – 仪表板系统上的零件经过3次拆装后， 所 有的 饰板经过6次拆装后， 仪表板应满足所有外观和 功能的要求。 – 需满足驾驶侧与副驾驶侧的膝部撞击要求(北美 和欧洲法规要求，视客户需求决定). • 当仪表板暴露在自然环境下，当仪表板处于空 调引起的快速冷热时，当运动部件运动时，不 能发出可辨的噪声。 • 振动试验要求：振动频率33Hz，振动加速度 70m/s2, 上下4小时，左右2小时，前后2小时
19
Instrumental Panel
各零部件结构及设计要求 －风道系统
• 主要结构: • 除霜风道：采用整体焊接风道结构，在仪表板本体背面设计双层结构， 风道板材通过焊接或其他连接方式固定在仪表板背面，形成的空腔成为 风管。这样可以有效的增强仪表板本体的强度，如新桑、帕萨特和赛欧 仪表板。缺点是需要昂贵的超声波焊接或摩擦振动模具和设备。 • 空调风管：采用吹塑风管或PP注塑风管来连接空调机出口和IP出风口。
21
Instrumental Panel
•
主要结构 中部面板是仪表板上结构较为 复杂的部分，一般集成中部左右 出风口、中部储物盒、空调控制 器、收放机或CD、前后雾灯、警 告灯等车用开关。另外，许多客 户需要在中部面板上安装杯托和 双DIN结构的DVD。 中部面板的设计非常多样，一 般需要考虑到：
内 容
• • • • 仪表板在整车中的安装方式 仪表板种类及其表面要求 仪表板结构及其零件组成 各零部件的设计要求
– IP 整体 –出风口 –烟灰缸 –杯托 –手套箱 –风道系统 –中部面板 –副驾驶气囊
• 常用生产工艺 • 仪表板常用材料
3
Instrumental Panel
仪表板在整车中的安装方式
8
Instrumental Panel
仪表板结构及其零件组成
9
Instrumental Panel
各零部件设计要求－IP本体
• 国家强制法规 – 必须满足CMVDR 294<关于正面碰撞乘员保护的 设计规则 >。 – 必须满足CMVDR 209轿车内部凸出物法规要求 。 – 必须满足CMVDR 632<在风窗玻璃表面除霜及除 雾系统方面机动车型式认证的规定 > – 所有材料必须满足GB8410材料阻燃要求。 • 设计要求 – 可靠性目标：2年内或30000MILES 98％；6年内 或90000MILES 94％；10年内或150000MILES 90％。 – 仪表板系统要求在－40度到82度的环境温度下， 40度时相对湿度达到90％， 满足外观和功能的要 求。
5
Instrumental Panel
附图一
6
Instrumental Panel
仪表板种类及其表面要求
• 注塑仪表板: –特点：一般为PP材料。由于注塑工艺较难控 制大制件的表面质量，因此注塑仪表板表面 不可避免的存在熔接痕、缩瘪、顶出白痕等 缺陷。而且PP材料较软，表面易发生刮擦。 –评价：一般应用在经济型的轿车或硬朗风格 的SUV中。为提高表面质量，可以表面喷漆， 并借此实现双色仪表板的效果。 –典型仪表板：赛欧、长安嘉年华 • 软皮发泡仪表板： –特点：给人柔软的质感，适合温馨豪华的内 饰风格。有两种表面皮质： –真空成型表皮：材料为PVC/ABS,添加少量的 ABS以保证成型后的形状保持。凸出最大拉伸 比为2：1，超过表面花纹则不能保持。
23
Instrumental Panel
常用工艺（一）

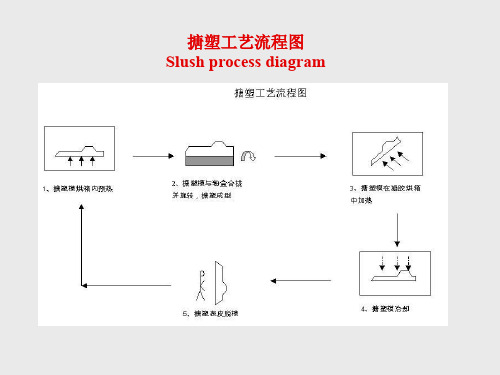

大型注塑：一般需 使用2000T以上的 注射机 表皮真空成形：使用 真空成形模成形 PVC/ABS表皮 表皮搪塑：使用 镍模搪塑PVC粉末
24
Instrumental Panel
பைடு நூலகம்
常用工艺（二）
IP本体发泡：在表皮和骨 架支架成形泡沫。分开模 浇注和闭模浇注两种。 开模浇注： B5仪表板 闭模浇注：可省去切割本 体表皮工艺边的工序
