仪表板制造工艺

汽车内饰主流的六大制造工艺随着汽车技术的快速发展，大量的新技术、新材料和新工艺在汽车上得到广泛应用尤其是对汽车内饰的精致性、舒适性和豪华性要求越来越高。

而满足用户对汽车内饰的要求，更离不开汽车内饰的各种制造工艺。

为此，今天小编针对当前汽车内饰的主流制造工艺及应用情况进行了介绍。

一、搪塑成型1. 什么是搪塑成型搪塑成型，又称旋转成型，主要用于制作软质仪表板和门护板的表皮。

该技术起源于日本，在21世纪初才开始引进国内的，最初只在少数合资企业中得到应用，直到近几年才在国内的自主品牌中开始逐步应用。

2. 优点与缺点优点：原材料来源广泛，价格便宜，有着丰富的设计和生产经验，表皮的花纹不仅清晰、美观，而且一致性非常好。

可以设计出比较复杂的型面特征，制得的产品有良好的弹性和低收缩率。

缺点：模具的投资成本大，且寿命短（一般模具的质量保证只有2~3万次表皮寿命）；设备的投资成本大；需要不断清理模具，导致辅助工时较长。

3. 成型工艺原理图搪塑工艺先将带有表面花纹的搪塑模具加热到搪塑表皮的成型温度，然后将粉箱与搪塑模扣合，使之按设定的程序进行旋转。

当粉料熔化并粘附于模具表面达到一定厚度后，脱开粉箱；接着，继续加热模具的外表面，使模具内表面的搪塑表皮得以塑化烧结；最后，快速冷却模具外表面，使表皮冷却成型。

二、PU（聚氨酯）喷涂PU喷涂工艺是近几年迅速发展起来的一种新的表皮成型工艺，主要用于仪表板的表皮和护板的表皮等。

1. 成型工艺图 PU喷涂表皮的生产流程PU喷涂是指先在表皮成型模表面喷上脱模剂，而后再喷涂模内漆（可根据产品需要喷涂不同颜色的模内漆），随后喷涂液态的PU原料（可通过喷涂机械手控制表皮的厚度），最后冷却起模。

2. 相比于搪塑工艺的优势第一部分搪塑工艺和PU喷涂工艺都是软质仪表板表皮的主要制作工艺，但相对于搪塑工艺而言，PU喷涂有许多优点，比如：可实现双色仪表板表面，使得造三、模内转印（IMD）1. 模内转印概念与应用模内转印是一种在成型过程中与装饰同步进行的工艺。

汽车仪表板及其制造工艺仪表板因其得天独厚的空间位置，使越来越多的操作功能分布于其中，除反映车辆行驶基本状态的仪表外，对风口、音响、空调、灯光等的控制也给予行车以更多的安全和驾驶乐趣。

因此，在汽车中，仪表板是非常独特的集安全性、功能性、舒适性与装饰性于一身的部件。

首先，它需要有一定的刚性以支撑其所附的零件在高速和振动的状态下保证正常工作；同时又需要有较好的吸能性使其在发生意外时减少外力对正、副驾驶员的冲击。

随着人们对车的理解越来越超出其功能本身，对伸手可及、举目必望的仪表板，其手感、皮纹、色泽、色调也逐渐成为评判整车层级的重要标准之一。

仪表板的组成仪表板通常包含的零件有：仪表板本体（壳体）、仪表、空调控制系统、风道/风管、出风口、操作面板、开关、音响控制系统、除霜器、除雾器、手套箱、左盖板、饰板等零件。

大部分仪表板还包含有：储物盒、驾驶员侧手套箱、扬声器等饰件和时钟、金属加强件、烟灰盒、点烟器、杯托等功能性零件；部分中高档汽车设计有卫星导航系统、手机对讲系统、温度传感系统等高端产品。

(如附图一)仪表板的分类按照安全性来分，仪表板可分为无气囊仪表板和附气囊仪表板（针对副驾驶）。

目前国内只有少数中高档次的轿车配备气囊仪表板，随着人们对安全性的重视，客户对附气囊仪表板需求加大，主机厂也将此作为买点之一。

而气囊打开在保护乘客的同时，也可能伤害乘客，尤其是儿童。

因此，国际上部分新车型的仪表板气囊已开始加装开关。

为气囊的正常开启，在气囊上方多设计有气囊盖板，在其打开时释放气囊。

但其与仪表板匹配处存在可视装接线，影响整车美观。

为此，近年越来越多车型的仪表板被设计为无缝气囊仪表板。

既能保证气囊正常开启，又无可视装接线。

按照舒适性来分，仪表板可分为硬塑仪表板、吸塑仪表板和半硬泡软质仪表板（其剖面如图二）。

仪表板本体为注塑工艺制成的仪表板为硬塑仪表板，因其工艺简单、投资低等优势而被广泛应用，尤其是中低档车。

其中有局部或全部涂装饰漆或软触漆，以改善外观、增加色调或提高质感。

汽车内饰主流的六大制造工艺随着汽车技术的快速发展，大量的新技术、新材料和新工艺在汽车上得到广泛应用尤其是对汽车内饰的精致性、舒适性和豪华性要求越来越高。

而满足用户对汽车内饰的要求，更离不开汽车内饰的各种制造工艺。

为此，今天小编针对当前汽车内饰的主流制造工艺及应用情况进行了介绍。

一、搪塑成型1. 什么是搪塑成型搪塑成型，又称旋转成型，主要用于制作软质仪表板和门护板的表皮。

该技术起源于日本，在21世纪初才开始引进国内的，最初只在少数合资企业中得到应用，直到近几年才在国内的自主品牌中开始逐步应用。

2. 优点与缺点优点：原材料来源广泛，价格便宜，有着丰富的设计和生产经验，表皮的花纹不仅清晰、美观，而且一致性非常好。

可以设计出比较复杂的型面特征，制得的产品有良好的弹性和低收缩率。

缺点：模具的投资成本大，且寿命短（一般模具的质量保证只有2~3万次表皮寿命）；设备的投资成本大；需要不断清理模具，导致辅助工时较长。

3. 成型工艺原理图搪塑工艺先将带有表面花纹的搪塑模具加热到搪塑表皮的成型温度，然后将粉箱与搪塑模扣合，使之按设定的程序进行旋转。

当粉料熔化并粘附于模具表面达到一定厚度后，脱开粉箱；接着，继续加热模具的外表面，使模具内表面的搪塑表皮得以塑化烧结；最后，快速冷却模具外表面，使表皮冷却成型。

1. 成型工艺图膜内转印的膜片结构2. 成型工艺图膜内转印的制作工艺流程是指将事先设计有不同花纹的膜片在合模前吸附到注塑模具的型腔表面，再将熔融状态的塑胶（一般为PC+ABS）注射到模具内，从而使膜片与塑胶融合为一体。

3. 优点与缺点优点：1）一体成型，制程简化，降低生产/库存成本及工时，缩短产品制造周期，提高生产效率；2）各类可靠性测试均为业界最高水准，保证产品的稳定性及耐久性；3）高自动化生产，保证高良品率稳定生产；4）采用自动印刷及环保油墨，符合环保要求；5）可作多色印刷，如木纹丶炭纤维丶金属色系等。

产品表面纹理及坑纹可同时着色。

现代汽车仪表板成型与加工工艺技术综述发布时间：2022-12-02T05:36:45.169Z 来源：《科学与技术》2022年8月第15期作者：王少杰[导读] 仪表板作为汽车内部装饰系统里面最重要的系统之一王少杰长城汽车股份有限公司河北省汽车技术创新中心河北保定 071000摘要：仪表板作为汽车内部装饰系统里面最重要的系统之一，它非常复杂、零件非常多的内部结构以及人们对于汽车内部装饰的舒适、美观、功能、安全等的要求推动着汽车工程师们加深对于汽车仪表板的成型工艺、加工工艺等的研究和开发，从而生产不同级别不同配置不同功能的车型以满足人们的不同需求。

本文通过对仪表板的成型工艺、加工工艺、表面装饰工艺这三个方面技术进行阐述分析，以期望为进一步推动现代汽车的仪表板内部装饰添砖加瓦。

关键词：汽车仪表板成型加工工艺技术一、引言在汽车行业快速发展的大趋势下，汽车购买者对汽车内部装饰的要求也越来也多，渐渐不满足于最开始简单的内部装饰，而是期望更美观舒适、功能多样化的内部装饰环境。

而在汽车里面仪表板是位于驾驶员的正前方，其主要配件有行驶、车速里程表、发动机转速表等等，是汽车内部装饰的重要组成部分，因此仪表板的成型、加工、表面装饰等也随着汽车行业的发展以及不同群体的汽车购买者的不同购买需求而日渐发展成熟，一起推动着工艺技术的不断前进。

二、仪表板成型生产工艺汽车仪表板根据触感不同，分为硬质仪表板、软质仪表板以及半硬质仪表板三种。

硬质仪表板是指仪表板上体直接注射成型的单层结构仪表板，表面触感较硬，常采用改性聚丙烯材料作为基材。

采用注塑成型的工艺既简单又成熟，因此普遍应用于经济型车型。

软质仪表板除仪表板骨架之外，还带有表皮和泡沫填充层结构，外观触感较软富有弹性、表面光泽度较低、很好地提升整个仪表板的质感和品位，软质仪表板成型过程涉及搪塑、发泡、焊接等多个复杂工艺技术，成本较高，多用于中高档车型；同时随着购车者对品质的日渐提升，经济型车辆也开始陆续采用软质仪表板。

汽车仪表板开发设计工艺选择在汽车中，仪表板是集安全性、功能性、舒适性与装饰性于一身的部件。

首先，它需要有一定的刚性以支撑其零件在高速和振动的状态下保证正常工作；同时又需要有较好的吸能性使其在发生意外时减少外力对正、副驾驶员的冲击。

针对不同仪表板，涉及的工艺及流程也有较大差异，可归纳为以下几种：1、硬塑仪表板(注塑)：注塑（仪表板本体等零件）→焊接（主要零件，如需要）→装配（相关零件）；2、半硬仪表板(阳模吸塑)：注塑/压制（仪表板骨架）→吸塑（表皮与骨架）→切割（孔及边）→装配（相关零件）；3、搪塑发泡仪表板：注塑（仪表板骨架等零件）→真空成型/搪塑（表皮）→发泡（泡沫层）→切割（边、孔等）→焊接（主要零件，如需要）→装配（相关零件）；4、阴模成型仪表板(阴模成型及表皮压纹) 注塑（仪表板骨架等零件）→真空成型/吸塑（表皮压纹）→发泡（泡沫层）→切割（边、孔等）→焊接（主要零件，如需要）→装配（相关零件）5、聚氨酯（PU）喷涂成型仪表板注塑（仪表板骨架等零件）→PU喷涂→发泡（泡沫层）→切割（边、孔等）→焊接（主要零件，如需要）→装配（相关零件）1、注塑工艺及材料1.1、注塑成型的产品、设备及模具产品------全塑仪表板或发泡仪表板骨架；设备-----大型注塑机（合模力2000吨以上-3000吨）；模具----按照产品质量要求、寿命要求、设备及材料工艺要求开发的模具；1.2 注塑成型骨架材料比较1.3 加工工艺1）高压注塑工艺材料经螺杆加热后注入闭合的模具，冷却定型后开模取出。

主要产品质量问题及影响因素：2）低压注塑工艺材料经螺杆加热后注入微闭合的模具，模具二次闭合加压，冷却定型后开模取出。

低压注塑工艺主要用于生产表面有装饰面料（织物/表皮）的产品----ABC柱，门板上饰板、仪表板上饰板----产品形变较小。

优点：1、成型效率高；2、面料与骨架不用胶粘剂；缺点：成本高；……设备模具工装成本高---相对于高压注塑模；……面料成本高---相对于二次复合工艺的材料，（即包复工艺）2、阳模吸塑成型工艺阳模真空吸塑表皮-----将表面已有花纹的片材进行加热，当表皮达到拉伸成型温度要求时，上升阳模，使加热表皮与阳模形成直空腔，开启阳模真空抽吸系统，使表皮紧贴于阳模表面，冷却后脱模，制得定型的表皮，成型表皮即可转入下道发泡成型工序。

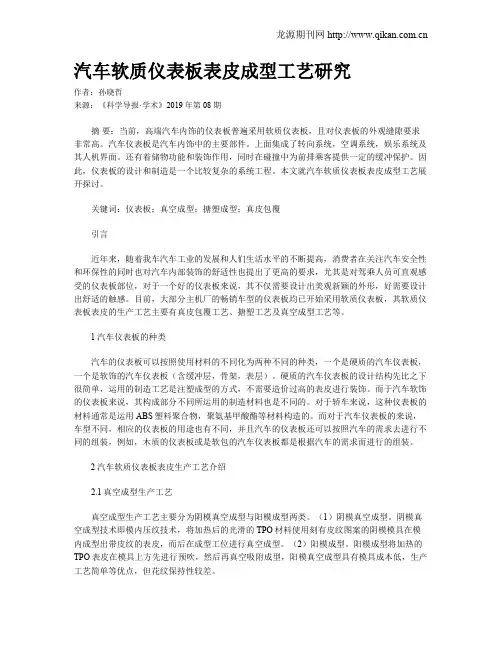

汽车软质仪表板表皮成型工艺研究作者：孙晓哲来源：《科学导报·学术》2019年第08期摘要：当前，高端汽车内饰的仪表板普遍采用软质仪表板，且对仪表板的外观缝隙要求非常高。

汽车仪表板是汽车内饰中的主要部件。

上面集成了转向系统，空调系统，娱乐系统及其人机界面。

还有着储物功能和装饰作用，同时在碰撞中为前排乘客提供一定的缓冲保护。

因此，仪表板的设计和制造是一个比较复杂的系统工程。

本文就汽车软质仪表板表皮成型工艺展开探讨。

关键词：仪表板；真空成型；搪塑成型；真皮包覆引言近年来，随着我车汽车工业的发展和人们生活水平的不断提高，消费者在关注汽车安全性和环保性的同时也对汽车内部装饰的舒适性也提出了更高的要求，尤其是对驾乘人员可直观感受的仪表板部位，对于一个好的仪表板来说，其不仅需要设计出美观新颖的外形，好需要设计出舒适的触感。

目前，大部分主机厂的畅销车型的仪表板均已开始采用软质仪表板，其软质仪表板表皮的生产工艺主要有真皮包覆工艺、搪塑工艺及真空成型工艺等。

1汽车仪表板的种类汽车的仪表板可以按照使用材料的不同化为两种不同的种类，一个是硬质的汽车仪表板，一个是软饰的汽车仪表板（含缓冲层，骨架，表层）。

硬质的汽车仪表板的设计结构先比之下很简单，运用的制造工艺是注塑成型的方式，不需要造价过高的表皮进行装饰。

而于汽车软饰的仪表板来说，其构成部分不同所运用的制造材料也是不同的。

对于轿车来说，这种仪表板的材料通常是运用ABS塑料聚合物，聚氨基甲酸酯等材料构造的。

而对于汽车仪表板的来说，车型不同，相应的仪表板的用途也有不同，并且汽车的仪表板还可以按照汽车的需求去进行不同的组装，例如，木质的仪表板或是软包的汽车仪表板都是根据汽车的需求而进行的组装。

2汽车软质仪表板表皮生产工艺介绍2.1真空成型生产工艺真空成型生产工艺主要分为阴模真空成型与阳模成型两类。

（1）阴模真空成型。

阴模真空成型技术即模内压纹技术，将加热后的光滑的TPO材料使用刻有皮纹图案的阴模模具在模内成型出带皮纹的表皮，而后在成型工位进行真空成型。

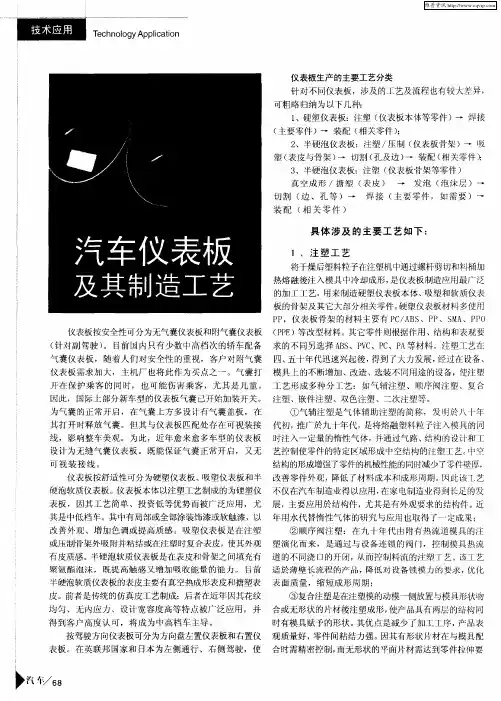

汽车仪表板的制造技术与设计分析石卉（延锋汽车饰件系统有限公司，上海200233）汽车仪表板是汽车内饰中的主要部件。

上面集成了转向系统，空调系统，娱乐系统及其人机界面。

还有着储物功能和装饰作用，同时在碰撞中为前排乘客提供一定的缓冲保护。

因此，仪表板的设计和制造是一个比较复杂的系统工程。

以下将对仪表板设计与制造工艺做简单的介绍。

1汽车仪表板的产品设计1.1汽车仪表板产品设计的特点仪表板产品设计特点与其结构布置特点有关。

仪表板驾驶侧主要布置有组合仪表，转向管柱，组合开关，大灯开关，驾驶侧出风口，侧除霜出风口，有的布置有膝部气囊。

仪表板中央区域一般布置有娱乐系统，空调控制开关，中央出风口，有的还布置有杯托、储物盒等。

仪表板副驾驶区域一般布置有副驾驶气囊，副驾驶侧出风口，手套箱，侧除霜出风口等。

结构设计要做到简单，才能将成本进行降低。

仪表板具有一定的复杂性，要根据造型特点和产品功能特点，或者出于尺寸的原因，对零件进行拆分合并，实现比较快速的装配，并且可以将成本进行降低，最大的问题就是需要实现简化设计。

由于需要不断开发新的车型，设计阶段会花费大量的资金，计算机辅助设计和分析的应用可以适当降低成本。

运用3D模型DMU运动模拟可以检查模拟装配可行性；运用CAE辅助分析，可以在3D模型阶段对产品性能比如模态、头碰、刚度等进行分析，并根据分析结果更改优化设计。

通常根据项目需求，CNC快速成型样件和软模样件也被需要用来进行匹配和验证。

1.2汽车仪表板的总布置设计仪表板的布置需要满足前方视野法规、头碰法规及符合人机工程。

人机方面包含视觉和空间。

视觉方面，在满足前方视野法规之外，还要满足仪表、娱乐系统屏幕反光的人机要求。

对于仪表板的表面需要实现消光处理，仪表板上方的零件应该满足一定的光泽度要求，不能太亮，这样驾驶员的驾驶感觉才会做到舒适安全。

空间方面，手脚活动的范围、肘部活动的空间等；扶手，拉手等的布置位置高度是否处于人机舒适状态；对仪表板上需要手操作的零件，如换挡手柄、空调开关、出风口调节等等的布置和结构应该处于易操作的状态。

汽车内饰主流的六大制造工艺随着汽车技术的快速发展，大量的新技术、新材料和新工艺在汽车上得到广泛应用尤其是对汽车内饰的精致性、舒适性和豪华性要求越来越高。

而满足用户对汽车内饰的要求，更离不开汽车内饰的各种制造工艺。

为此，今天小编针对当前汽车内饰的主流制造工艺及应用情况进行了介绍。

一、搪塑成型1. 什么是搪塑成型搪塑成型，又称旋转成型，主要用于制作软质仪表板和门护板的表皮。

该技术起源于日本，在21世纪初才开始引进国内的，最初只在少数合资企业中得到应用，直到近几年才在国内的自主品牌中开始逐步应用。

2. 优点与缺点优点：原材料来源广泛，价格便宜，有着丰富的设计和生产经验，表皮的花纹不仅清晰、美观，而且一致性非常好。

可以设计出比较复杂的型面特征，制得的产品有良好的弹性和低收缩率。

缺点：模具的投资成本大，且寿命短（一般模具的质量保证只有2~3万次表皮寿命）；设备的投资成本大；需要不断清理模具，导致辅助工时较长。

3. 成型工艺原理图搪塑工艺先将带有表面花纹的搪塑模具加热到搪塑表皮的成型温度，然后将粉箱与搪塑模扣合，使之按设定的程序进行旋转。

当粉料熔化并粘附于模具表面达到一定厚度后，脱开粉箱；接着，继续加热模具的外表面，使模具内表面的搪塑表皮得以塑化烧结；最后，快速冷却模具外表面，使表皮冷却成型。

4. 搪塑成型所用的原材料搪塑成型所用的原材料主要为PVC和TPU。

PVC的原材料来源广泛，价格便宜，且已经应用多年，有着丰富的设计和生产经验，目前主要被大多数中、低档汽车所采用TPU是21世纪初新兴的一种原材料，相对于PVC其密度更小，且不含有毒、有害物质，更加环保，目前已经在国外一些中、高档车型中开始应用。

5. PVC搪塑表皮的工艺缺陷及原因分析在实际生产过程中PVC搪塑表皮还存在下表所示的工艺缺陷。

表：搪塑PVC表皮工艺缺陷表是指将事先设计有不同花纹的膜片在合模前吸附到注塑模具的型腔表面，再将熔融状态的塑胶（一般为PC+ABS）注射到模具内，从而使膜片与塑胶融合为一体。

汽车设计：仪表板表皮加工技术的介绍及最新进展搪塑成型表皮（Slush Moulded Skin）搪塑工艺是对带皮纹的搪塑模具（采用镍制壳）对背面或整体进行加热，模具和搪塑粉末的粉箱对接后旋转或一边加热一边旋转，粉箱中的塑料粉末自然落入模具中融化，热模表面上就会形成一个形状与模具一致的带皮纹的表皮，然后取下粉箱，对模具进行冷却后人工取下得到的表皮。

模具的加热主要通过热风，热砂或热油来进行。

冷却的话通过冷油，冷冻空气或冷水等媒介。

每一个成型周期都是一次模具的加热和冷却过程，温度从四五十度升高到二百多度，再降低到原来的四五十度，时间也就是五六分钟，因此模具受到的热应力冲击很大，主要是用镍作为原料加工。

模具的寿命很短。

一般就是2~4万次。

目前全球的汽车仪表板搪塑模具制造商只有五六家，都在日本和德国等发达国家，而且由于其制作过程很大程度上依赖于技术熟练的技师，因此成本相对来说比较高。

搪塑工艺加工出来的表皮的花纹均匀，手感好，表皮的厚度均匀性也相对好，生产过程便于控制，易于掌握，但生产过程中的能耗很大的。

搪塑表皮的设计宽容度在现有的几种模塑表皮技术里面是最高的。

搪塑表皮的R角最小只能加工到1。

5毫米，再小的话，模具在承受热应力冲击时会损坏。

目前在中国的汽车行业内，PVC搪塞塑表皮被广泛应用在各种中高档车型的仪表板上,几乎超过80%的中高档车型采用了PVC材料。

因为PVC具有比较低的成本，比较成熟的应用历史，因而是很多公司的设计人员的首选。

但PVC的环保方面的不足及低温脆性一直为行业内人士所诟病。

因为低温脆性可能导致安全气囊的低温爆破实验不能通过。

另外一种用得比较多的材料是热塑性聚氨酯（TPU），主要是在日本的中高档车上，例如丰田的凯美瑞，日产的08款天籁，马自达6等。

与PVC 相比，TPU 的优点是：抗紫外线和长期热老化性能好，密度低15%，且可在原用PVC 的加工设备上生产。

其材料价格大概比PVC 高出3 倍多。

浅谈仪表板制造工艺引言仪表板是汽车内部的一个重要组件，常见于汽车驾驶舱的前方。

它不仅提供了驾驶员对车辆信息的实时监控，还起到了美化和提升汽车内部整体观感的作用。

在汽车制造过程中，仪表板的制造工艺不仅关乎产品质量和性能的提升，还涉及到制造效率和成本控制等方面的考量。

本文将对仪表板制造工艺进行浅谈。

1. 材料选择仪表板的材料选择是制造工艺的重要一环。

目前，常用的仪表板材料主要有ABS塑料、PVC塑料、PU皮革和真皮等。

其中，ABS塑料是最常见的一种材料，因其具备良好的耐磨性、韧性和抗老化性能而受到广泛应用。

PVC塑料则相对更为廉价，但其抗老化性能较差。

PU皮革和真皮则主要用于高档汽车，具有更好的触感和豪华感，但成本也相应较高。

材料的选择需要综合考虑仪表板的使用环境、车辆定位以及成本等因素。

针对不同的需求，制造商可以选择适合的材料来实现产品的优化设计和提升。

2. 造型设计仪表板的造型设计也是制造工艺的一个重要环节。

一个好的造型设计能够提升仪表板的观感和用户体验。

在设计过程中，需要考虑仪表板的整体结构、弧度、线条和按钮布局等，以及与车辆内部其他组件的协调性。

制造商可以采用计算机辅助设计（CAD）和虚拟样机技术来进行仪表板的设计和仿真。

通过虚拟样机技术，设计师可以在电脑上进行实时的三维模拟和修改，从而提高设计效率和准确性。

3. 注塑工艺注塑工艺是仪表板制造的核心环节之一。

注塑工艺是利用注塑机将熔化的塑料注入到模具中，经过冷却和固化后，得到所需的仪表板零件。

注塑工艺需要注意以下几点： - 模具设计：模具的设计需要考虑零件的结构和尺寸，以及浇口和冷却系统的设置等。

- 材料选择：选择合适的塑料材料，并进行材料的预处理，如干燥、混合和染色等。

- 工艺参数调试：注塑工艺参数的调试需要根据材料的熔融温度、熔体流动性和模具温度等因素进行调整和优化，以确保产品质量。

4. 表面处理表面处理是仪表板制造中不可忽视的一环。
