CDCS2000操作维护手册系列1 RAID5磁盘阵列的修复
北京时代今典传媒科技有限公司
版本: V1.0.0.1
2009年12月7日
修复RAID5磁盘阵列步骤1.打开文件管理器
2.在文件管理器左侧窗口中点开/ -> doremi -> X11R6 -> bin
3.在文件管理器右侧窗口中找到drmdiag.out，双击它
4.在Diagnostic Tool窗口中选Storage，看看下面Drive #?出现问题，绿色working online 表示没问题，然后在相应的盘上点击Replace
5.在下面的警告窗口中点击Continue确认修复有问题的硬盘
6.当出现下面的窗口时把相应的硬盘拔出来
7.硬盘拔出后，等待下面的窗口出现，然后点击Continue
8.下面的窗口出现后，把拔出的硬盘插回去
9.等待下面的窗口出现，然后点击Close
10.下面将会自动进行硬盘修复，等待黄色的rebuilding的进度达到00%即完成硬盘修
1
复，其间的过程比较长，需要等待很长的时
间
11.修复完成后，出现如下窗口，点击OK
12.修复完成点击Quit退出程序
修订记录
2009-05-18 V1.0.0.0张韬 编写2009-12-07 V1.0.0.1张韬 修订。

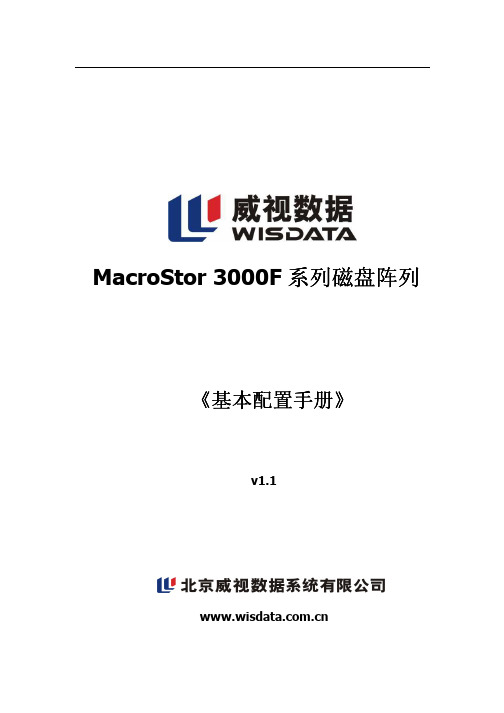

MacroStor 3000F 系列磁盘阵列《基本配置基本配置手册手册手册》》v1.1声明。
年版权所有。
北京威视数据系统有限公司2008 年版权所有如未事先得到北京威视数据系统有限公司的任何书面许可，手册中任何部分都不得进行复制，或以任何形式、任何手段进行转载。
北京威视数据系统有限公司对本手册未作任何形式的担保，包括对具体用途的商品性和适用性的隐含担保。
北京威视数据系统有限公司对本材料中可能出现的任何错误都不承担任何责任。
本公司对文件中的资讯有最终解释权，如有变更，恕不另行通知。
手册中涉及第三方的品牌和名称，产权均属于他们相应的拥有者。
MacroStor®为北京威视数据系统有限公司的注册商标。
目录1.1开机 (1)1.2关机 (1)1.2.1停止主机的IO 访问 (1)1.2.2清空Cache (2)1.2.3关掉电源 (2)1.3配置方式 (2)未定义书签。
错误！！未定义书签1.4配置过程..........................................................错误1.4.1配置概述 (2)1.4.2建立串口连接 (3)1.4.3设置磁盘阵列IP 地址 (4)1.4.4检查可用的物理磁盘 (4)1.4.5选择顺序优化或随机优化 (6)1.4.6开始建立一个RAID 逻辑磁盘 (6)1.4.7逻辑磁盘分区 (10)1.4.8删除RAID 逻辑磁盘 (11)1.4.9LUN 映射 (12)1.5配置主机访问磁盘阵列 (2)1.5.1配置Windows 操作系统主机 (27)1.5.2配置Linux 操作系统主机 (32)1.5.3配置Solaris 操作系统主机 (36)1.5.4配置HP-UX 操作系统主机 (38)1.5.5配置AIX 操作系统主机 (44)1.1 开机Macrostor 3000F系列磁盘阵列的电源开关放置在磁盘阵列后部，当磁盘阵列连接了主机时，请先打开磁盘阵列的电源，当磁盘阵列已经初始化完成后，再开启与其连接的主机。

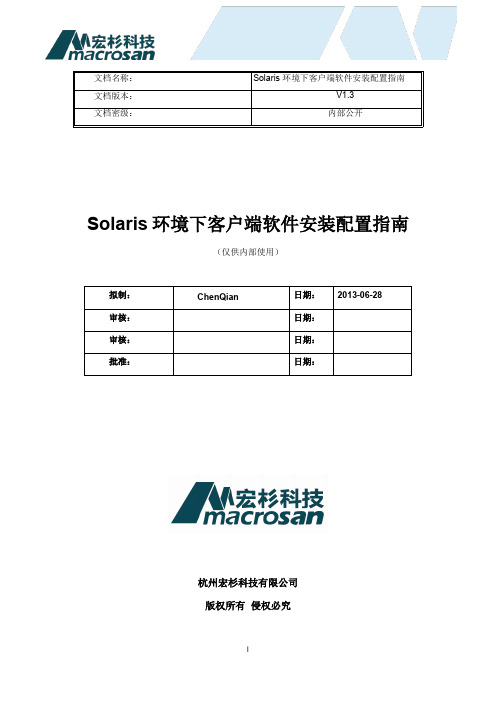

Solaris环境下客户端软件安装配置指南（仅供内部使用）杭州宏杉科技有限公司版权所有侵权必究目录Solaris 环境下客户端软件安装配置指南 (i)第1章概述............................................................................................................................... 1-11.1 本文适用范围 ..................................................................................................................... 1-11.2 客户端软件......................................................................................................................... 1-11.3 安装说明............................................................................................................................. 1-11.3.1 Solaris10版本信息.................................................................................................. 1-11.3.2 Solaris11版本信息.................................................................................................. 1-21.3.3 其他要求.................................................................................................................. 1-3第2章网络配置 ....................................................................................................................... 2-12.1 配置网卡信息 ..................................................................................................................... 2-12.1.1 Solaris10系统 ......................................................................................................... 2-12.1.2 Solaris11系统 ......................................................................................................... 2-2第3章安装和配置FC HBA卡................................................................................................. 3-13.1 查询FC HBA卡信息.......................................................................................................... 3-13.1.1 安装FC HBA ........................................................................................................... 3-13.2 配置FC HBA卡 ................................................................................................................. 3-2第4章安装和配置iSCSI Initiator软件 .................................................................................... 4-14.1 检查iSCSI initiator软件..................................................................................................... 4-14.2 安装iSCSI initiator 软件..................................................................................................... 4-24.3 配置iSCSI initiator软件..................................................................................................... 4-2第5章设置CHAP认证 ........................................................................................................... 5-15.1 单向CHAP认证................................................................................................................. 5-15.1.1 服务器端配置........................................................................................................... 5-15.2 双向CHAP认证................................................................................................................. 5-35.2.1 服务器端配置........................................................................................................... 5-35.2.2 存储端配置 .............................................................................................................. 5-4第6章配置多路径.................................................................................................................... 6-16.1 启动多路径管理软件 .......................................................................................................... 6-16.2 配置iSCSI多路径参数....................................................................................................... 6-1第7章连接存储设备................................................................................................................ 7-17.1 iSCSI单路径 ...................................................................................................................... 7-17.2 iSCSI多路径 ...................................................................................................................... 7-27.3 FC单路径........................................................................................................................... 7-67.4 FC多路径........................................................................................................................... 7-6第8章使用存储资源................................................................................................................ 8-18.1 ZFS文件系统..................................................................................................................... 8-18.2 创建ZFS存储池 ................................................................................................................ 8-28.2.1 创建ZFS存储池...................................................................................................... 8-28.2.2 查看存储池信息....................................................................................................... 8-38.3 创建和挂载ZFS文件系统.................................................................................................. 8-48.3.1 创建ZFS文件系统 .................................................................................................. 8-48.3.2 设置文件系统的容量................................................................................................ 8-58.4 卸载文件系统 ..................................................................................................................... 8-5第9章常见问题 ....................................................................................................................... 9-1修订记录第1章概述本章主要描述了以下内容：●本文适用范围●客户端软件●安装说明1.1 本文适用范围本文适用范围：solaris 10_X86 / solaris 11_X861.2 客户端软件本文主要包括在solaris系统中安装和配置下列软件的详细步骤：●iscsi-initiator●multipath-utilities1.3 安装说明1.3.1 Solaris10版本信息确认系统平台及操作系统版本：1. 查看操作系统版本2. 查看版本发布的发布日期3. 当前系统支持的应用程序的位数1.3.2 Solaris11版本信息1. 查看操作系统版本2. 查看版本发布的发布日期3. 当前系统支持的应用程序的位数补充说明：如果当前系统运行在32位模式下, 则有如下输出：32-bit i386 applications如果当前系统运行在64位模式下, 则有如下输出：64-bit amd64 applications32-bit i386 applications1.3.3 其他要求1. 以root用户登录系统；2. 确保系统及存储设备运行正常，且网络通畅；3. 网络配置请参考第2章网络配置。
