MacroSAN MS2500系列产品介绍1. 产品概述MS2500是宏杉科技推出的面向小型数据中心、分支机构的专业存储系统，其在继承了MS3000高性能、高可靠、弹性部署的基础上，通过配置简化，为用户提供了更高的性价比，可适用于集中在线存储、备份存储、本地数据保护和远程灾备等多种应用场景。

2. 产品特点随着信息化建设的不断发展，作为数据中心核心业务的数据载体，存储越来越受到用户的重视。

但是，传统的低端存储存在可扩展性低、故障率高、管理维护复杂等问题，这使得用户在部署和使用时受到诸多限制。

宏杉科技从用户实际需求出发，采用了大量的创新设计，推出新一代MS2500系列存储产品，具备如下特点：高扩展• 容量扩展：支持15000/10000/7200转硬盘混插，支持SSD/SAS/SATA 硬盘混插，具备500TB 以上的容量扩展能力，支持自动精简配置功能，存储容量可按需分配。

• 性能扩展：提供了单/双控制器两种配置，单控可升级为双控，缓存可从4GB 扩展到16GB ，充分满足用户的业务发展对于存储性能的扩展需求。

• 组网灵活：提供了1Gb IP 、10Gb IP 、8Gb FC等多种主机接口，可帮助用户轻松搭建IPSAN 、FC SAN 以及IP/FC 混合组网环境。

• 统一软件平台：采用宏杉科技ODSP 统一软件平台，具备中/高端存储产品才具有的高级数据管理功能，并可以向MS3000及更高档次产品兼容。

高可靠• 创新的IDDC+CRAID 技术：据统计，存储系统的硬件故障中90%以上是硬盘故障。

MS2500采用业界领先的IDDC （主动式硬盘诊断中心）和CRAID （基于Cell 的RAID ）专利技术，MS2500存储整机视图能够对硬盘故障进行主动检测、快速修复和减少误判，可将硬盘故障导致的宕机时间减少80%，将硬盘的重建时间缩减到15%-20%，并可支持RAID5硬盘组在多块硬盘发生介质错误的情况下，数据不丢失。

MacroSAN 双活存储解决方案介绍杭州宏杉科技有限公司1. 解决方案概述在信息社会里，数据的重要性已经毋容置疑，作为数据载体的存储阵列，其可靠性更是备受关注。

尤其在一些关键应用中，不仅需要单台存储阵列自身保持高可靠性，往往还需要二台存储阵列组成高可靠的系统。

一旦其中一台存储阵列发生故障，另一台可以无缝接管业务。

这种两台存储都处于运行状态，互为冗余，可相互接管的应用模式一般称之为双活存储。

由于技术上的限制，传统的双活存储方案无法由存储阵列自身直接实现，更多的是通过在服务器上增加卷镜像软件，或者通过增加额外的存储虚拟化引擎来实现。

通过服务器上的卷镜像软件实现的双活存储，实施复杂，对应用业务影响大，而且软件购买成本较高。

通过存储虚拟化引擎实现的双活存储，虽然实施难度有一定降低，但存储虚拟化引擎自身会成为性能、可靠性的瓶颈，而且存在兼容性的限制，初次购买和维护成本也不低。

宏杉科技的对称双活存储（Symmetrical Dual Active Storage，简称SDAS）是一项专门针对双活存储方案的创新技术。

通过宏杉科技对称双活存储技术，可以不需要引入任何第三方软硬件，直接通过两台同档次的MS系列存储阵列实现两台存储的双活工作，互为冗余。

当其中一台存储发生故障时，可由另一台存储实时接管业务，实现RPO、RTO为0。

这是一种简单、高效的新型双活存储技术。

宏杉科技的SDAS技术，不仅支持近距离的双活存储系统，而且支持上百公里甚至更远的远距离双活数据中心。

近距离的双活存储可以采用更加高效的光纤交叉直连的方式进行组网部署，远距离的双活数据中心采用交换机连接方式，再配以仲裁者机制进行组网部署。

宏杉科技的SDAS两套存储之间的链路不仅可以支持10GE以太网，而且在业界率先支持40GE以太网技术。

40GE具有目前以太网应用领域中的最高的传输带宽，可以大大降低同步数据传输时延。

目前宏杉科技的MS3000、MS5500、MS7000存储产品都已经支持对称双活存储技术。

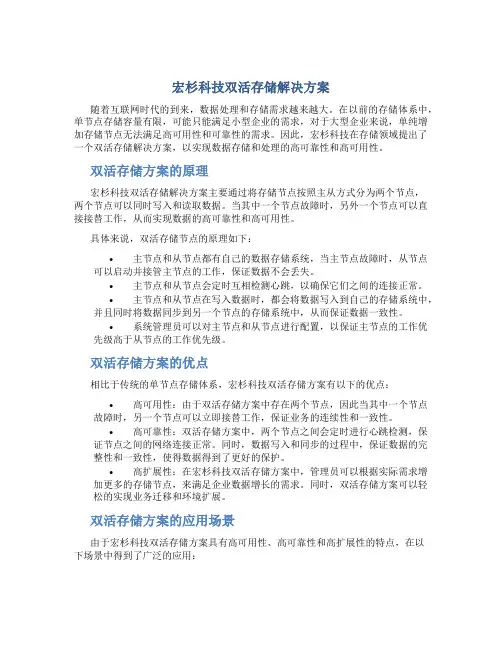

宏杉科技双活存储解决方案随着互联网时代的到来，数据处理和存储需求越来越大。

在以前的存储体系中，单节点存储容量有限，可能只能满足小型企业的需求，对于大型企业来说，单纯增加存储节点无法满足高可用性和可靠性的需求。

因此，宏杉科技在存储领域提出了一个双活存储解决方案，以实现数据存储和处理的高可靠性和高可用性。

双活存储方案的原理宏杉科技双活存储解决方案主要通过将存储节点按照主从方式分为两个节点，两个节点可以同时写入和读取数据。

当其中一个节点故障时，另外一个节点可以直接接替工作，从而实现数据的高可靠性和高可用性。

具体来说，双活存储节点的原理如下：•主节点和从节点都有自己的数据存储系统，当主节点故障时，从节点可以启动并接管主节点的工作，保证数据不会丢失。

•主节点和从节点会定时互相检测心跳，以确保它们之间的连接正常。

•主节点和从节点在写入数据时，都会将数据写入到自己的存储系统中，并且同时将数据同步到另一个节点的存储系统中，从而保证数据一致性。

•系统管理员可以对主节点和从节点进行配置，以保证主节点的工作优先级高于从节点的工作优先级。

双活存储方案的优点相比于传统的单节点存储体系，宏杉科技双活存储方案有以下的优点：•高可用性：由于双活存储方案中存在两个节点，因此当其中一个节点故障时，另一个节点可以立即接替工作，保证业务的连续性和一致性。

•高可靠性：双活存储方案中，两个节点之间会定时进行心跳检测，保证节点之间的网络连接正常。

同时，数据写入和同步的过程中，保证数据的完整性和一致性，使得数据得到了更好的保护。

•高扩展性：在宏杉科技双活存储方案中，管理员可以根据实际需求增加更多的存储节点，来满足企业数据增长的需求。

同时，双活存储方案可以轻松的实现业务迁移和环境扩展。

双活存储方案的应用场景由于宏杉科技双活存储方案具有高可用性、高可靠性和高扩展性的特点，在以下场景中得到了广泛的应用：•电子商务：在电子商务中，订单和交易信息的处理需要高可用性和高可靠性，以确保业务的连续性和数据的安全性。

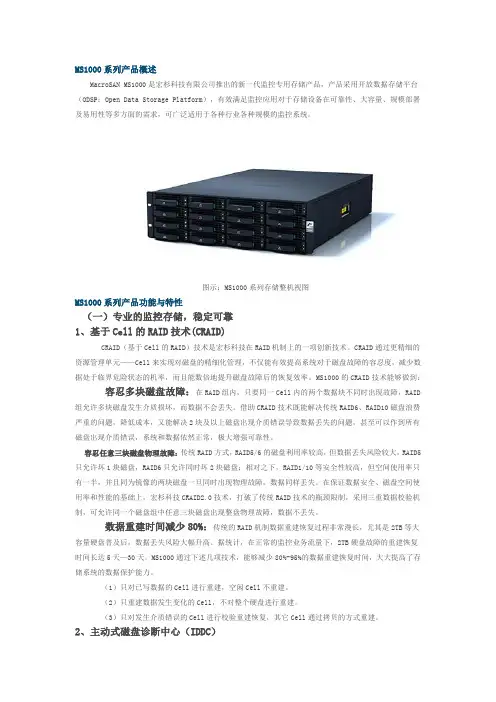

MS1000系列产品概述MacroSAN MS1000是宏杉科技有限公司推出的新一代监控专用存储产品，产品采用开放数据存储平台（ODSP：Open Data Storage Platform），有效满足监控应用对于存储设备在可靠性、大容量、规模部署及易用性等多方面的需求，可广泛适用于各种行业各种规模的监控系统。

图示：MS1000系列存储整机视图MS1000系列产品功能与特性（一）专业的监控存储，稳定可靠1、基于Cell的RAID技术(CRAID)CRAID（基于Cell的RAID）技术是宏杉科技在RAID机制上的一项创新技术。

CRAID通过更精细的资源管理单元——Cell来实现对磁盘的精细化管理，不仅能有效提高系统对于磁盘故障的容忍度，减少数据处于临界危险状态的机率，而且能数倍地提升磁盘故障后的恢复效率。

MS1000的CRAID技术能够做到：容忍多块磁盘故障：在RAID组内，只要同一Cell内的两个数据块不同时出现故障，RAID 组允许多块磁盘发生介质损坏，而数据不会丢失。

借助CRAID技术既能解决传统RAID6、RAID10磁盘浪费严重的问题，降低成本，又能解决2块及以上磁盘出现介质错误导致数据丢失的问题，甚至可以作到所有磁盘出现介质错误，系统和数据依然正常，极大增强可靠性。

容忍任意三块磁盘物理故障：传统RAID方式，RAID5/6的磁盘利用率较高，但数据丢失风险较大，RAID5只允许坏1块磁盘，RAID6只允许同时坏2块磁盘；相对之下，RAID1/10等安全性较高，但空间使用率只有一半，并且同为镜像的两块磁盘一旦同时出现物理故障，数据同样丢失。

在保证数据安全、磁盘空间使用率和性能的基础上，宏杉科技CRAID2.0技术，打破了传统RAID技术的瓶颈限制，采用三重数据校验机制，可允许同一个磁盘组中任意三块磁盘出现整盘物理故障，数据不丢失。

数据重建时间减少80%：传统的RAID机制数据重建恢复过程非常漫长，尤其是2TB等大容量硬盘普及后，数据丢失风险大幅升高。

MacroSAN CRAID技术一、应用背景近年来，单块磁盘的容量呈倍数增长的趋势，从过去几百GB到现在主流的3TB、4TB，再到更高的6TB磁盘。

据统计，存储系统故障90%以上是磁盘引起，而磁盘中88%是由于逻辑故障引起，12%是磁盘完全物理故障。

大容量磁盘在带来较高的性价比的同时，也使得磁盘数据的安全问题愈加突显，在这其中最突出的就是磁盘重建和多磁盘同时出现故障问题。

（原图需修改）1、磁盘重建：传统RAID方式，一块磁盘出现问题，热备盘会进行替换，然后进行数据重建。

以最常用RAID5组为例，一块2TB磁盘在没有数据写入情况下，重建需要20个小时，在有数据写入的情况下，数据重建时间可能需要一周。

在数据重建期间，不仅存储设备性能和可靠性会大幅度下降，这个RAID5组中只要再出现一块磁盘损坏，整个RAID5组的数据都会丢失。

2、多磁盘同时物理故障：传统RAID方式，RAID5/6的磁盘利用率较高，但数据丢失风险较大，RAID5只允许坏1块磁盘，RAID6只允许同时坏2块磁盘；相对之下，RAID1/10等安全性较高，但空间使用率只有一半，并且同为镜像的两块磁盘一旦同时出现物理故障，数据同样丢失。

如何解决磁盘所引起的众多问题，是当前存储行业和客户最关注的点之一。

二、RAID革新技术－CRAIDCRAID1.0技术是在传统技术上的革新，将磁盘细分为数千甚至数万个小单元进行单独管理（也即是Cell）。

在每个单元内发生的故障和问题，采用单元替换、屏蔽故障单元方式进行处理，避免对整个磁盘进行数据重建。

即便在特殊情况下，被迫将进行全盘数据重建时，CRAID1.0技术也会将健康单元数据提前克隆到新磁盘中，只对个别真正故障单元数据进行校验计算重建，很大程度提高故障磁盘的重建时间，极大地避免多块磁盘连续发生故障导致的数据丢失。

CRAID2.0技术是在CRAID1.0技术基础上，打破了传统RAID技术瓶颈，采用全新算法和三重数据校验机制，在保证数据安全、磁盘空间使用率和性能的前提下，可允许同一个磁盘组中任意三块磁盘出现整盘物理故障，数据不丢失，在更换新磁盘后，可实现三块盘同时进行重建。
