MacroSAN 双活存储解决方案介绍杭州宏杉科技有限公司1. 解决方案概述在信息社会里，数据的重要性已经毋容置疑，作为数据载体的存储阵列，其可靠性更是备受关注。

尤其在一些关键应用中，不仅需要单台存储阵列自身保持高可靠性，往往还需要二台存储阵列组成高可靠的系统。

一旦其中一台存储阵列发生故障，另一台可以无缝接管业务。

这种两台存储都处于运行状态，互为冗余，可相互接管的应用模式一般称之为双活存储。

由于技术上的限制，传统的双活存储方案无法由存储阵列自身直接实现，更多的是通过在服务器上增加卷镜像软件，或者通过增加额外的存储虚拟化引擎来实现。

通过服务器上的卷镜像软件实现的双活存储，实施复杂，对应用业务影响大，而且软件购买成本较高。

通过存储虚拟化引擎实现的双活存储，虽然实施难度有一定降低，但存储虚拟化引擎自身会成为性能、可靠性的瓶颈，而且存在兼容性的限制，初次购买和维护成本也不低。

宏杉科技的对称双活存储（Symmetrical Dual Active Storage，简称SDAS）是一项专门针对双活存储方案的创新技术。

通过宏杉科技对称双活存储技术，可以不需要引入任何第三方软硬件，直接通过两台同档次的MS系列存储阵列实现两台存储的双活工作，互为冗余。

当其中一台存储发生故障时，可由另一台存储实时接管业务，实现RPO、RTO为0。

这是一种简单、高效的新型双活存储技术。

宏杉科技的SDAS技术，不仅支持近距离的双活存储系统，而且支持上百公里甚至更远的远距离双活数据中心。

近距离的双活存储可以采用更加高效的光纤交叉直连的方式进行组网部署，远距离的双活数据中心采用交换机连接方式，再配以仲裁者机制进行组网部署。

宏杉科技的SDAS两套存储之间的链路不仅可以支持10GE以太网，而且在业界率先支持40GE以太网技术。

40GE具有目前以太网应用领域中的最高的传输带宽，可以大大降低同步数据传输时延。

目前宏杉科技的MS3000、MS5500、MS7000存储产品都已经支持对称双活存储技术。

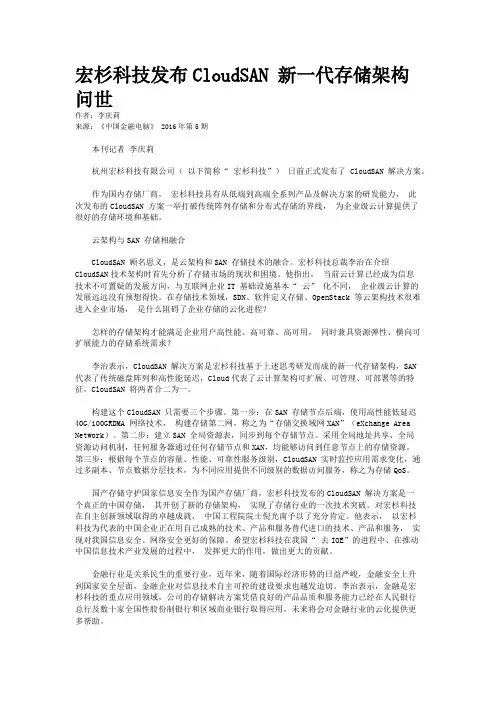

宏杉科技发布CloudSAN 新一代存储架构问世作者：李庆莉来源：《中国金融电脑》 2016年第5期本刊记者李庆莉杭州宏杉科技有限公司（以下简称“ 宏杉科技”）日前正式发布了CloudSAN 解决方案。

作为国内存储厂商，宏杉科技具有从低端到高端全系列产品及解决方案的研发能力，此次发布的CloudSAN 方案一举打破传统阵列存储和分布式存储的界线，为企业级云计算提供了很好的存储环境和基础。

云架构与SAN 存储相融合CloudSAN 顾名思义，是云架构和SAN 存储技术的融合。

宏杉科技总裁李治在介绍CloudSAN技术架构时首先分析了存储市场的现状和困境。

他指出，当前云计算已经成为信息技术不可置疑的发展方向，与互联网企业IT 基础设施基本“ 云” 化不同，企业级云计算的发展远远没有预想得快。

在存储技术领域，SDN、软件定义存储、OpenStack 等云架构技术很难进入企业市场，是什么阻碍了企业存储的云化进程？怎样的存储架构才能满足企业用户高性能、高可靠、高可用，同时兼具资源弹性、横向可扩展能力的存储系统需求？李治表示，CloudSAN 解决方案是宏杉科技基于上述思考研发而成的新一代存储架构，SAN 代表了传统磁盘阵列和高性能延迟，Cloud代表了云计算架构可扩展、可管理、可部署等的特征，CloudSAN 将两者合二为一。

构建这个CloudSAN 只需要三个步骤。

第一步：在SAN 存储节点后端，使用高性能低延迟40G/100GRDMA 网络技术，构建存储第二网，称之为“存储交换域网XAN”（eXchange Area Network）。

第二步：建立SAN 全局资源表，同步到每个存储节点。

采用全局地址共享、全局资源访问机制，任何服务器通过任何存储节点和XAN，均能够访问到任意节点上的存储资源。

第三步：根据每个节点的容量、性能、可靠性服务级别，CloudSAN 实时监控应用需求变化，通过多副本、节点数据分层技术，为不同应用提供不同级别的数据访问服务，称之为存储QoS。

宏杉科技双活存储解决方案随着互联网时代的到来，数据处理和存储需求越来越大。

在以前的存储体系中，单节点存储容量有限，可能只能满足小型企业的需求，对于大型企业来说，单纯增加存储节点无法满足高可用性和可靠性的需求。

因此，宏杉科技在存储领域提出了一个双活存储解决方案，以实现数据存储和处理的高可靠性和高可用性。

双活存储方案的原理宏杉科技双活存储解决方案主要通过将存储节点按照主从方式分为两个节点，两个节点可以同时写入和读取数据。

当其中一个节点故障时，另外一个节点可以直接接替工作，从而实现数据的高可靠性和高可用性。

具体来说，双活存储节点的原理如下：•主节点和从节点都有自己的数据存储系统，当主节点故障时，从节点可以启动并接管主节点的工作，保证数据不会丢失。

•主节点和从节点会定时互相检测心跳，以确保它们之间的连接正常。

•主节点和从节点在写入数据时，都会将数据写入到自己的存储系统中，并且同时将数据同步到另一个节点的存储系统中，从而保证数据一致性。

•系统管理员可以对主节点和从节点进行配置，以保证主节点的工作优先级高于从节点的工作优先级。

双活存储方案的优点相比于传统的单节点存储体系，宏杉科技双活存储方案有以下的优点：•高可用性：由于双活存储方案中存在两个节点，因此当其中一个节点故障时，另一个节点可以立即接替工作，保证业务的连续性和一致性。

•高可靠性：双活存储方案中，两个节点之间会定时进行心跳检测，保证节点之间的网络连接正常。

同时，数据写入和同步的过程中，保证数据的完整性和一致性，使得数据得到了更好的保护。

•高扩展性：在宏杉科技双活存储方案中，管理员可以根据实际需求增加更多的存储节点，来满足企业数据增长的需求。

同时，双活存储方案可以轻松的实现业务迁移和环境扩展。

双活存储方案的应用场景由于宏杉科技双活存储方案具有高可用性、高可靠性和高扩展性的特点，在以下场景中得到了广泛的应用：•电子商务：在电子商务中，订单和交易信息的处理需要高可用性和高可靠性，以确保业务的连续性和数据的安全性。
