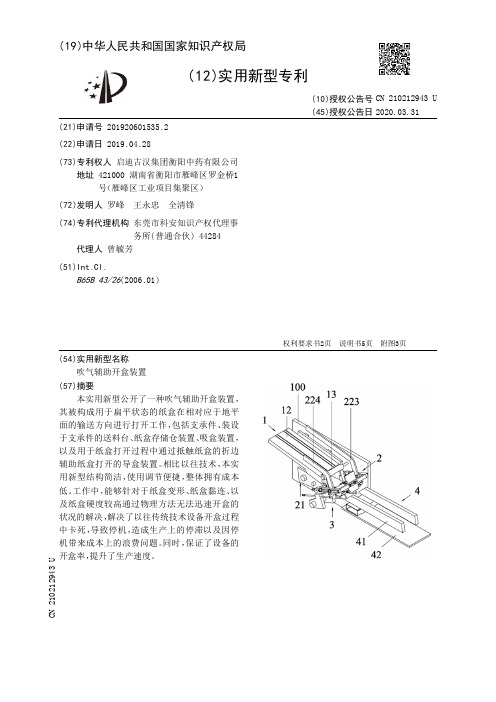

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920601535.2(22)申请日 2019.04.28(73)专利权人 启迪古汉集团衡阳中药有限公司地址 421000 湖南省衡阳市雁峰区罗金桥1号(雁峰区工业项目集聚区)(72)发明人 罗峰 王永忠 全清锋 (74)专利代理机构 东莞市科安知识产权代理事务所(普通合伙) 44284代理人 曾毓芳(51)Int.Cl.B65B 43/26(2006.01)(54)实用新型名称吹气辅助开盒装置(57)摘要本实用新型公开了一种吹气辅助开盒装置,其被构成用于扁平状态的纸盒在相对应于地平面的输送方向进行打开工作,包括支承件、装设于支承件的送料台、纸盒存储仓装置、吸盒装置,以及用于纸盒打开过程中通过抵触纸盒的折边辅助纸盒打开的导盒装置。
相比以往技术,本实用新型结构简洁,使用调节便捷,整体拥有成本低。
工作中,能够针对于纸盒变形、纸盒黏连、以及纸盒硬度较高通过物理方法无法迅速开盒的状况的解决,解决了以往传统技术设备开盒过程中卡死,导致停机,造成生产上的停滞以及因停机带来成本上的浪费问题。
同时,保证了设备的开盒率,提升了生产速度。
权利要求书2页 说明书5页 附图3页CN 210212943 U 2020.03.31C N 210212943U权 利 要 求 书1/2页CN 210212943 U1.一种吹气辅助开盒装置,其被构成用于扁平状态的纸盒在相对应于地平面的输送方向进行打开工作,其特征在于,包括支承件,装设于支承件用于扁平状态的纸盒沿倾斜向下的方向输送的送料台、装设于支承件位于送料台的物料输出端位置的纸盒存储仓装置,装设于支承件位于纸盒存储仓装置的物料输出端位置的吸盒装置,以及用于纸盒打开过程中通过抵触纸盒的折边辅助纸盒打开的导盒装置;所述纸盒存储仓装置包括支架组件、围框组件、吹气装置和多组的支撑轮组件,所述支架组件装设于所述支承件,所述围框组件位于所述送料台的物料输出端位置构成扁平状态的纸盒的转运空间,所述吹气装置装设于所述转运空间中,所述支撑轮组件依所述转运空间的物料输出方向左右对称装设于所述围框组件中。

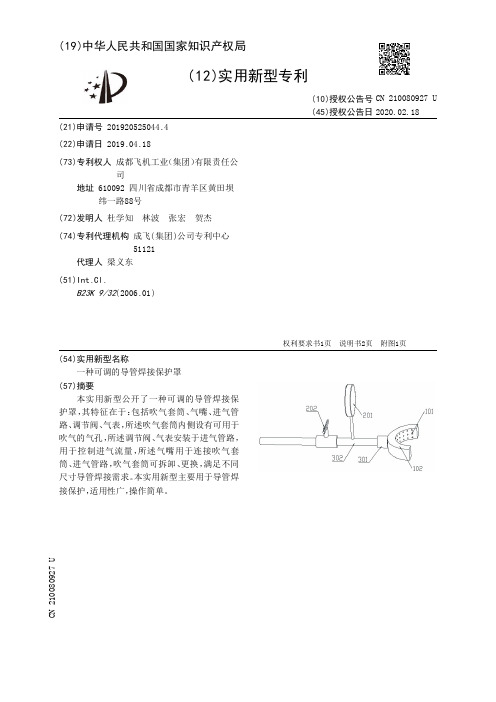

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920525044.4(22)申请日 2019.04.18(73)专利权人 成都飞机工业(集团)有限责任公司地址 610092 四川省成都市青羊区黄田坝纬一路88号(72)发明人 杜学知 林波 张宏 贺杰 (74)专利代理机构 成飞(集团)公司专利中心51121代理人 梁义东(51)Int.Cl.B23K 9/32(2006.01)(54)实用新型名称一种可调的导管焊接保护罩(57)摘要本实用新型公开了一种可调的导管焊接保护罩,其特征在于:包括吹气套筒、气嘴、进气管路、调节阀、气表,所述吹气套筒内侧设有可用于吹气的气孔,所述调节阀、气表安装于进气管路,用于控制进气流量,所述气嘴用于连接吹气套筒、进气管路,吹气套筒可拆卸、更换,满足不同尺寸导管焊接需求。
本实用新型主要用于导管焊接保护,适用性广,操作简单。
权利要求书1页 说明书2页 附图1页CN 210080927 U 2020.02.18C N 210080927U权 利 要 求 书1/1页CN 210080927 U1.一种可调的导管焊接保护罩,其特征在于:包括吹气套筒(102)、气嘴(301)和进气管道(302),所述吹气套筒(102)呈弧形,吹气套筒(102)内部为空腔,其内侧面上制有气孔(101);吹气套筒(102)通过气嘴(301)与进气管道(302)连接;进气管道(302)上设置调节阀(202),用于控制气流量大小。
2. 根据权利要求1所述一种可调的导管焊接保护罩,其特征在于,所述吹气套筒(102)的气孔(101)孔径为1 mm至3mm。
3. 根据权利要求1所述一种可调的导管焊接保护罩,其特征在于,所述吹气套筒(102)的气孔(101)均匀分布于内侧面上,气孔(101)间距为5 mm至10mm。
4.根据权利要求1所述一种可调的导管焊接保护罩,其特征在于,所述吹气套筒(102)的宽度为50mm至60mm。
专利名称:一种可调节的支撑装置专利类型:发明专利
发明人:徐爱军
申请号:CN202010323469.4
申请日:20200422
公开号:CN112107175A
公开日:
20201222
专利内容由知识产权出版社提供
摘要:本发明公开了一种可调节的支撑装置,包括:支架组件以及设置在所述支架组件上、带有通孔并且可旋转的托举组件,其中,所述支架组件用于对所述托举组件进行支撑。
本发明的目的在于提供一种可调节的支撑装置,使用该装置,利用通孔及可旋转的托举组件,可以实现对支撑物的可调节支撑。
申请人:内蒙古雄鹰企业管理咨询有限公司
地址:162650 内蒙古自治区呼伦贝尔市扎兰屯市颐园二号楼4202
国籍:CN
代理机构:北京麦汇智云知识产权代理有限公司
代理人:李晓楠
更多信息请下载全文后查看。

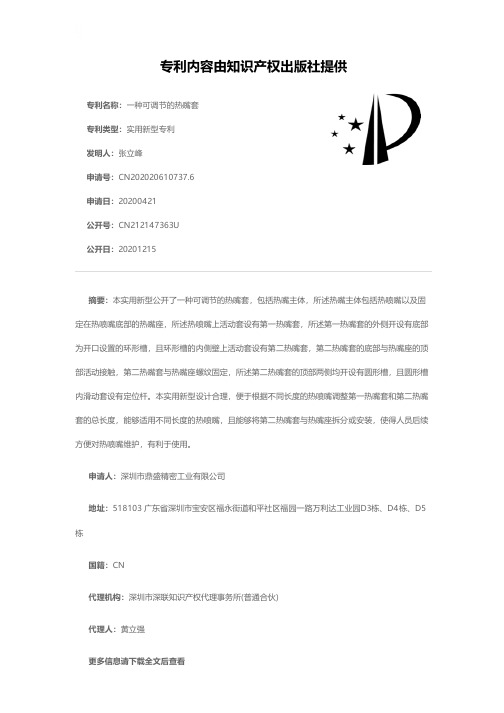

专利名称:一种可调节的热嘴套专利类型:实用新型专利
发明人:张立峰
申请号:CN202020610737.6申请日:20200421
公开号:CN212147363U
公开日:
20201215
专利内容由知识产权出版社提供
摘要:本实用新型公开了一种可调节的热嘴套,包括热嘴主体,所述热嘴主体包括热喷嘴以及固定在热喷嘴底部的热嘴座,所述热喷嘴上活动套设有第一热嘴套,所述第一热嘴套的外侧开设有底部为开口设置的环形槽,且环形槽的内侧壁上活动套设有第二热嘴套,第二热嘴套的底部与热嘴座的顶部活动接触,第二热嘴套与热嘴座螺纹固定,所述第二热嘴套的顶部两侧均开设有圆形槽,且圆形槽内滑动套设有定位杆。
本实用新型设计合理,便于根据不同长度的热喷嘴调整第一热嘴套和第二热嘴套的总长度,能够适用不同长度的热喷嘴,且能够将第二热嘴套与热嘴座拆分或安装,使得人员后续方便对热喷嘴维护,有利于使用。
申请人:深圳市鼎盛精密工业有限公司
地址:518103 广东省深圳市宝安区福永街道和平社区福园一路万利达工业园D3栋、D4栋、D5栋
国籍:CN
代理机构:深圳市深联知识产权代理事务所(普通合伙)
代理人:黄立强
更多信息请下载全文后查看。

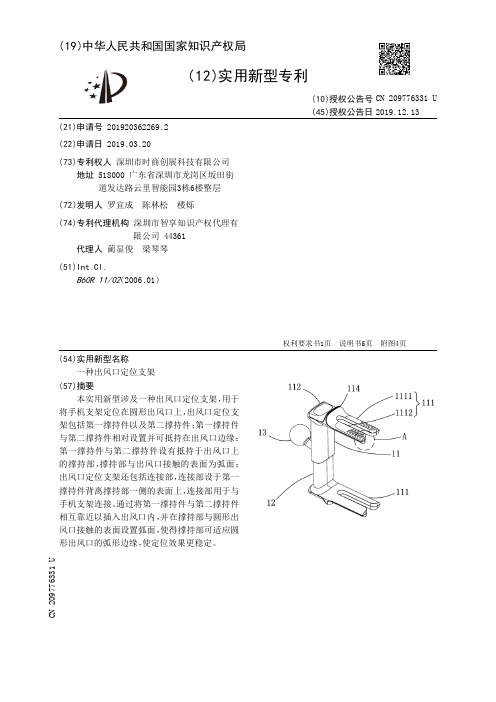

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920362269.2(22)申请日 2019.03.20(73)专利权人 深圳市时商创展科技有限公司地址 518000 广东省深圳市龙岗区坂田街道发达路云里智能园3栋6楼整层(72)发明人 罗宜成 陈林松 楼烁 (74)专利代理机构 深圳市智享知识产权代理有限公司 44361代理人 蔺显俊 梁琴琴(51)Int.Cl.B60R 11/02(2006.01)(54)实用新型名称一种出风口定位支架(57)摘要本实用新型涉及一种出风口定位支架,用于将手机支架定位在圆形出风口上,出风口定位支架包括第一撑持件以及第二撑持件;第一撑持件与第二撑持件相对设置并可抵持在出风口边缘;第一撑持件与第二撑持件设有抵持于出风口上的撑持部,撑持部与出风口接触的表面为弧面;出风口定位支架还包括连接部,连接部设于第一撑持件背离撑持部一侧的表面上,连接部用于与手机支架连接。
通过将第一撑持件与第二撑持件相互靠近以插入出风口内,并在撑持部与圆形出风口接触的表面设置弧面,使得撑持部可适应圆形出风口的弧形边缘,使定位效果更稳定。
权利要求书1页 说明书5页 附图4页CN 209776331 U 2019.12.13C N 209776331U权 利 要 求 书1/1页CN 209776331 U1.一种出风口定位支架,其特征在于:用于将手机支架定位在出风口上,所述出风口定位支架包括第一撑持件以及第二撑持件;所述第一撑持件与所述第二撑持件相对设置并可抵持在所述出风口边缘;所述第一撑持件与所述第二撑持件设有抵持于出风口上的撑持部,所述撑持部与所述出风口接触的表面为弧面;所述出风口定位支架还包括连接部,所述连接部设于所述第一撑持件背离所述撑持部一侧的表面上,所述连接部用于与手机支架连接。
2.如权利要求1中所述出风口定位支架,其特征在于:所述撑持部包括对称设置的第一撑臂和第二撑臂,所述第一撑臂与所述第二撑臂分离,所述第一撑臂和所述第二撑臂均与出风口接触;所述第一撑臂、所述第二撑臂与所述出风口接触的表面为弧面。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920397547.8
(22)申请日 2019.03.26
(73)专利权人 大族激光科技产业集团股份有限
公司
地址 518000 广东省深圳市南山区深南大
道9988号
(72)发明人 郭金伟 徐福强 马庆元 彭南钧
马广志 董建伟 高云松 黄祥虎
高云峰
(74)专利代理机构 深圳市恒申知识产权事务所
(普通合伙) 44312
代理人 赵胜宝
(51)Int.Cl.
B23K 37/00(2006.01)
(54)实用新型名称一种吹气嘴的可调节保护支架(57)摘要本实用新型提供了一种吹气嘴的可调节保护支架,包括:立式安装板、X轴安装杆、X轴调节块、Z轴旋转调节块和Y轴调节安装杆,X轴安装杆可在立式安装板上沿竖直方向滑移调节,X轴调节块可沿X轴安装杆的轴线延伸方向滑移调节,且X轴调节块可绕X轴安装杆的轴线相对转动调节,Z轴旋转调节块相对于X轴调节块可在水平面内转动调节,Y轴调节安装杆可相对于Z轴旋转调节块沿自身轴线方向滑移调节,且Y轴调节安装杆可绕自身轴线转动调节,Y轴调节安装杆的第二端用于夹持固定吹气嘴。
应用本技术方案能解决现有技术中夹持吹气嘴的保护支架要么无法调节吹气嘴的吹气位置,要么在吹气过程中容易
发生吹气嘴吹气位置发生偏移的技术问题。
权利要求书2页 说明书5页 附图1页CN 210060183 U 2020.02.14
C N 210060183
U
权 利 要 求 书1/2页CN 210060183 U
1.一种吹气嘴的可调节保护支架,其特征在于,包括:
立式安装板;
X轴安装杆,所述X轴安装杆的第一端可拆卸地连接在所述立式安装板上,所述X轴安装杆可在所述立式安装板上沿竖直方向滑移调节;
X轴调节块,所述X轴调节块可拆卸地安装在所述X轴安装杆的第二端上,X轴调节块可沿所述X轴安装杆的轴线延伸方向滑移调节,且所述X轴调节块可绕所述X轴安装杆的轴线相对转动调节;
Z轴旋转调节块,所述Z轴旋转调节块连接在所述X轴调节块上,所述Z轴旋转调节块相对于所述X轴调节块可在水平面内转动调节;
Y轴调节安装杆,所述Y轴调节安装杆的第一端可拆卸地连接在所述Z轴旋转调节块上,所述Y轴调节安装杆可相对于所述Z轴旋转调节块沿自身轴线方向滑移调节,且所述Y轴调节安装杆可绕自身轴线转动调节,所述Y轴调节安装杆的第二端用于夹持固定吹气嘴。
2.如权利要求1所述的吹气嘴的可调节保护支架,其特征在于,所述立式安装板上设有竖直方向滑移刻度;所述X轴安装杆的第二端设有X轴滑移调节刻度,所述X轴调节块上设有X轴旋转调节刻度且所述X轴安装杆的第二端端部上固定连接有对应于所述X轴旋转调节刻度的第一旋转刻度指针;所述X轴调节块或Z轴旋转调节块上设有Z轴旋转调节刻度且两者的未设置所述Z轴旋转调节刻度的调节块上设有对应所述Z轴旋转调节刻度的零点标记;所述Y轴调节安装杆的第一端设有Y轴滑移调节刻度,所述Z轴旋转调节块上设有Y轴旋转调节刻度且所述Y轴调节安装杆的第一端端部上固定连接有对应于所述Y轴旋转调节刻度的第二旋转刻度指针。
3.如权利要求1或2所述的吹气嘴的可调节保护支架,其特征在于,所述X轴调节块与所述Z轴旋转调节块之间设有连接杆,所述X轴调节块上设有第一连接凸台,所述Z轴旋转调节块上设有第二连接凸台,所述连接杆的第一端可拆卸地连接于所述第一连接凸台上,所述连接杆的第二端可拆卸地连接于所述第二连接凸台上。
4.如权利要求3所述的吹气嘴的可调节保护支架,其特征在于,所述X轴调节块上设有对应于所述连接杆的第一端的第一紧定螺钉孔,所述Z轴旋转调节块上设有对应于所述连接杆的第二端的第二紧定螺钉孔。
5.如权利要求3所述的吹气嘴的可调节保护支架,其特征在于,所述X轴调节块设有供所述X轴安装杆通过的第一通过孔,所述X轴调节块的背离所述第一连接凸台的一侧开有贯通所述第一通过孔的第一调节缝,所述第一调节缝的延伸方向与所述X轴安装杆的轴线方向平行,在垂直于所述第一调节缝的延伸方向的方向上,所述X轴调节块上设有第一安装孔。
6.如权利要求5所述的吹气嘴的可调节保护支架,其特征在于,所述Z轴旋转调节块设有供所述Y轴调节安装杆通过的第二通过孔,所述Z轴旋转调节块的背离所述第二连接凸台的一侧开有贯通所述第二通过孔的第二调节缝,所述第二调节缝的延伸方向与所述Y轴调节安装杆的轴线方向平行,在垂直于所述第二调节缝的延伸方向的方向上,所述Z轴旋转调节块上设有第二安装孔。
7.如权利要求6所述的吹气嘴的可调节保护支架,其特征在于,所述Y轴调节安装杆的第二端设有供吹气嘴通过的第三通过孔,所述Y轴调节安装杆的第二端设有贯穿所述第三
2。
