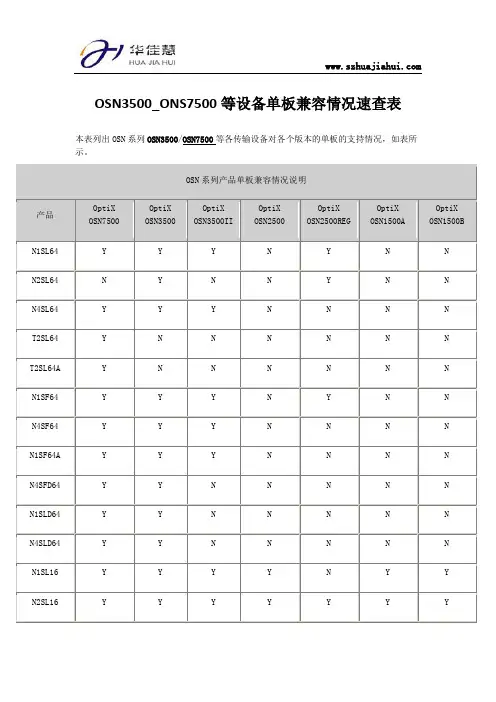

OSN3500_ONS7500等设备单板兼容情况速查表
本表列出OSN系列OSN3500/OSN7500等各传输设备对各个版本的单板的支持情况，如表所示。
OSN系列产品单板兼容情况说明
产品 OptiX
OSN7500 OptiX
OSN3500 OptiX
OSN3500II OptiX
OSN2500 OptiX
OSN2500REG OptiX
OSN1500A OptiX
OSN1500B
N1SL64 Y Y Y N Y N N
N2SL64 N Y N N Y N N
N4SL64 Y Y Y N N N N
T2SL64 Y N N N N N N
T2SL64A Y N N N N N N
N1SF64 Y Y Y N Y N N
N4SF64 Y Y Y N N N N
N1SF64A Y Y Y N N N N
N4SFD64 Y Y N N N N N
N1SLD64 Y Y N N N N N
N4SLD64 Y Y N N N N N
N1SL16 Y Y Y Y N Y Y
N2SL16 Y Y Y Y Y Y Y
OSN系列产品单板兼容情况说明
产品 OptiX
OSN7500 OptiX
OSN3500 OptiX
OSN3500II OptiX
OSN2500 OptiX
OSN2500REG OptiX
OSN1500A OptiX
OSN1500B
N3SL16 Y Y Y Y Y Y Y
N1SL16A Y Y Y Y N Y Y
N2SL16A Y Y Y Y N Y Y
N3SL16A Y Y Y Y Y Y Y
N1SLD16 N Y Y N N N N
N1SLQ16 Y Y Y N N N N
N2SLQ16 Y Y Y N N N N
N4SLQ16 Y Y Y N N N N
N1SLO16 Y Y N N N N N
N4SLO16 Y Y N N N N N
资料编码 产品名称 OptiX
OSN9500/7500/3500/2500/1500
使用对象 技术支持工程师 产品版本 OSN9500 V100R004; OSN
7500/3500/2500/1500 V100R006
编写部门 数据开发部 资料版本 V1.30
OptiX NG-SDH&OCS产品LCAS V2.0专题
拟 制： 徐雄涛
日 期： 2006-11-01
审 核： 日 期：
审 核： 日 期：
批 准： 日 期：
华 为 技 术 有 限 公 司
版权所有 侵权必究 OptiX NG-SDH&OCS产品LCAS V2.0专题 文档密级：内部公开
2013-04-28 华为机密，未经许可不得扩散 第2页, 共18页
修 订 记 录
日 期 修订版本 描 述 作 者
2006-11-01 V1.00 初稿完成 徐雄涛
2006-11-01 V1.10 修改透传板LCAS升级问题 徐雄涛
2007-12-21 V1.20 根据新的版本开发情况进行修改 徐雄涛
2008-1-10 V1.30 文档整体优化 OSN产品族
OptiX NG-SDH&OCS产品LCAS V2.0专题 文档密级：内部公开
2013-04-28 华为机密，未经许可不得扩散 第3页, 共18页
目录
1 概述.................................................................................................................................. 7
2 版本支持情况.................................................................................................................... 7
Cisco7500系列路由器常见问题解答-电脑资料
问题： 可以从两个不同的电源给Cisco 7500的两个电源供电吗？
解答： 从不同的两个电源为电源供电存在一定的问题，。显然，应该注意不同接地点之间的差异问题。
建议将中性点到地线的发电机侧线盘和中性点到地线的网络设备侧的线盘连接起来。这样可以消除上述的潜在差异，至少可以将这种差异减少到可接受的程度。
我们从未试验过非固定式供电电源，因为我们的设备是符合“国家电器法规”的，该法规规定不容许这样供电。如果中性点―地线中间的线盘处理不当，会产生如下的后果：轻则系统会产生莫名其妙的挂起死机，重则由于不同的地线系统而引起火灾。备份电源的功率越大（如几百千瓦），后果越严重。
问题：为什么Cisco7513中电源的负载分担不是按照50/50分配的？
解答： 电源的负载分担不是按照50/50分配的，而是介于40/60和50/50之间。例如：
PS1+5V 实测电流51.76A（容量200A）
PS1+12V 实测电流1.92A（容量35A）
PS1-12V 实测电流0.04A（容量3A）
PS1输出为285W
PS2+5V 实测电流60.39A（容量200A）
PS2+12V 实测电流2.61A（容量35A）
PS2-12V 实测电流0.02A（容量3A）
PS2输出为337W
所以整个电源为285W+337W=622W
PS1：285/622=0.45--45/55
这个情况属于正常范围。
问题：为什么我的Cisco7507报告“PS1输出为0W”？
解答： Cisco7507不报告消耗的电流数值（安培），所以无法计算出消耗的功率值。它只报告每条总线的电压。.
Cisco7513能够报告电流值和功率值。
问题：Cisco7500直流电源要求的最小断路器是多少？
解答： Cisco7513的断路器至少提供40 Amps电流，Cisco7507至少提供24 Amps，
精品文档
精品文档 OptiX OSN1800硬件结构介绍
1.机柜
介绍机柜以及涉及的硬件。
介绍
OptiX OSN设备支持的机柜种类、外观图和指标如1-1所示。
表1-1 OptiX OSN设备支持的机柜种类、外观图和指标
项目 N63E/N63B N66B/N66T 19英寸机柜
外观图
说明
N63E为前立柱机柜，N63B为中立柱机柜。
说明
N66T为前立柱机柜，N66B为中立柱机柜。
重量 N63E：45kg
N63B：60kg N66T：73kg
N66B：85kg 2200mm（高）：72kg
2000mm（高）：60kg
尺寸 2200mm（高）×600mm（宽）×300mm（深） 2200mm（高）×600mm（宽）×600mm（深） 2200mm（高）×600mm（宽）×600mm（深）
2000mm（高）×600mm（宽）×600mm（深）
有效空间高度 45U 45U 2200mm（高）：45U
2000mm（高）：40U
各类硬件所占高度 普通机盒：5U
盘纤盒一体化机盒：6U
直流配电盒：3U 精品文档
精品文档 项目 N63E/N63B N66B/N66T 19英寸机柜
盘纤盒：1U
DCM插框：1U
配置原则 每个机盒可配置1个盘纤盒。
由于机柜立柱和侧门间有间隙可以供光纤穿过，设备间可以不留间隙。
说明
1U＝44.5mm
机柜布放原则
机柜在室内安装时，相应的位置要求分别如1-1和1-2所示。
根据机柜散热和维护的要求，机柜周围预留空间需遵循如下原则：
机柜正面预留空间不小于1000mm。
机柜侧面预留空间不小于800mm。
机柜背面预留空间不小于50mm。（机柜背靠背布置时不需考虑此项要求）
图1-1 机柜面对面布置平面俯视图解
800600300800内墙或者其他参考体50机柜正面单位: mm100050机柜300600
