无线数据监控终端、远程数据监测终端

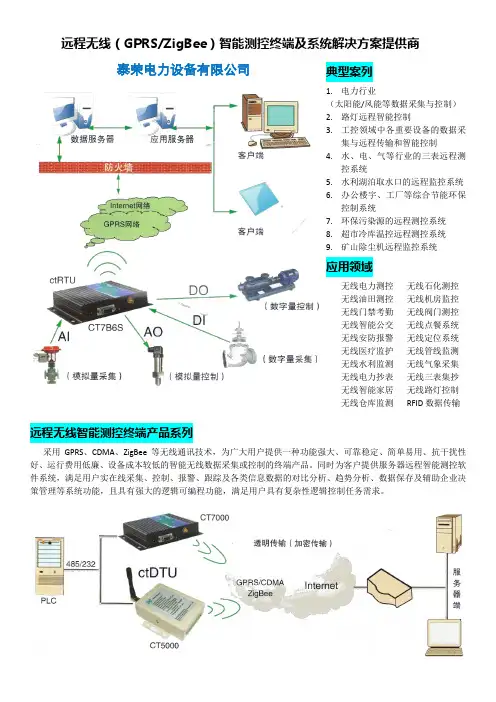

远程无线（GPRS/ZigBee）智能测控终端及系统解决方案提供商泰荣电力设备有限公司远程无线智能测控终端产品系列采用GPRS、CDMA、ZigBee等无线通讯技术，为广大用户提供一种功能强大、可靠稳定、简单易用、抗干扰性好、运行费用低廉、设备成本较低的智能无线数据采集或控制的终端产品。

同时为客户提供服务器远程智能测控软件系统，满足用户实在线采集、控制、报警、跟踪及各类信息数据的对比分析、趋势分析、数据保存及辅助企业决策管理等系统功能，且具有强大的逻辑可编程功能，满足用户具有复杂性逻辑控制任务需求。

典型案列1.电力行业（太阳能/风能等数据采集与控制）2.路灯远程智能控制3.工控领域中各重要设备的数据采集与远程传输和智能控制4.水、电、气等行业的三表远程测控系统5.水利湖泊取水口的远程监控系统6.办公楼宇、工厂等综合节能环保控制系统7.环保污染源的远程测控系统8.超市冷库温控远程测控系统9.矿山除尘机远程监控系统应用领域无线电力测控无线石化测控无线油田测控无线机房监控无线门禁考勤无线阀门测控无线智能公交无线点餐系统无线安防报警无线定位系统无线医疗监护无线管线监测无线水利监测无线气象采集无线电力抄表无线三表集抄无线智能家居无线路灯控制无线仓库监测RFID数据传输注：1.CT5B60 中模拟量和开关量的数量可调。

若模拟量通道增多，则开关量减少；譬如模拟量通道需为0，则开关量可增加到6路；反之，模拟量需求为8个通道，则开关量为2路可用（每减少两个模拟量输出，可增加一路闭环的开关量）；CT7B6S相同2.ZigBee/GPRS/CDMA可支持多达38个点的采集和控制，并可根据客户的需求，进行相应的、特定的功能定制3. ZigBee系列产品的传输距离200米、800米、2000米可选4.产品尺寸：100mm*80mm*33mm（不包括天线）；重量106g5.电源：交流（220VAC）与直流（9~36VDC,常用24VDC）可选产品特点*远程终端掉线自动重连*工作电源：DC9~36V/1A(220VAC可选) *透明传输，实时在线*GPRS Class 10，编号方案：CS1~CS4 *工业级设计，小体积，低功耗，高可靠性*协议：支持GSM/GPRS Phase2/2+，支持PBCCH *认证信息：ROHS、CE、FCC核准*支持四频：GSM850、900、1800、1900MHz *尺寸100mm*80mm*33mm（不包括天线）*SIM卡3V/1.8V 自动检测*重量约106g*数据接口：RS485/RS232/TTL/UDP/TCP 可选*工作温度：-30℃～＋75℃*串行数据速率300~57600bits/s *储存温度：-40℃～＋85℃*可支持多达15路模拟量输入出接口（产品型号可选）*相对湿度95%(无凝结)*可支持多达22路数字量输入输出接口（产品型号可选）*ZigBee系列：工作频率2.4G。

M2M是Machine-to-Machine/Man的简称，是一种以机器终端智能交互为核心的、网络化的应用与服务。

它通过在机器内部嵌入无线通信模块，以无线通信等为接入手段，为客户提供综合的信息化解决方案，以满足客户对监控、指挥调度、数据采集和测量等方面的信息化需求。

M2M根据其应用服务对象可以分为个人、家庭、行业三大类。

M2M技术的目标就是使所有机器设备都具备连网和通信能力，其核心理念就是网络一切（Network Everything）。

M2M应用前景M2M(机器对机器)是指将数据从一台终端传送到另一台终端，就是机器与机器的对话。

该领域的专家们将M2M称为物联网(InternetofThings)。

如果在这一过程中引入无线连接，我们对物联网的应用就会得到无穷无尽的可能性。

试想有一个“智能电网”能够使大量设备比如仪表、家电、汽车、照明设备、医疗监视器、零售库存等实现连接和通信，它所带来的好处会非常多，例如提高生产力、节约能源、远程访问、降低成本、改善医疗等等。

根据WirelessIntelligence的统计，截至2008年底，全球无线连接数量已超过40亿(包括拥有多个SIM卡的用户在内)，这是值得移动行业自豪的一个数据。

然而，据权威机构分析，M2M市场还蕴藏着超过500亿的潜在连接数量。

根据HarborResearch 公司的统计数据，全球无线M2M连接数量将从2008年的7300万户增至2013年的4.3亿户。

可以说，凭借这一巨大的市场机遇，M2M有望成为移动连接领域的又一个重要前沿。

值得指出的是，CDMA技术在支持M2M通信方面扮演着重要角色。

而且，cdma20001x的升级技术EV-DO更是将拥有极高的数据传输速率，与M2M技术相得益彰，为运营商和最终用户创造无限价值。

M2M备受运营商青睐语音服务市场的激烈竞争导致了服务同质化，并降低了ARPU值。

M2M通过使机器使用运营商网络，为运营商带来了额外的收入，并最终提高他们的盈利能力。

远程监测技术的使用教程随着科技的迅猛发展，远程监测技术成为了许多行业中的基本工具。

它不仅提供了方便和高效的数据收集方式，还为人们提供了更多的灵活性和安全性。

在本文中，我们将深入探讨远程监测技术的使用教程，帮助读者更好地理解和应用这一技术。

一、远程监测技术概述远程监测技术是一种利用网络将设备、传感器或系统与远程服务器连接，并传输实时数据和信息的方法。

它的应用范围非常广泛，包括但不限于环境监测、能源管理、智能家居、工业自动化等领域。

远程监测技术的优势在于实时性、准确性和便利性，使得用户可以随时随地远程访问和管理设备。

二、远程监测技术的基本原理远程监测技术基于互联网和传感器技术，其基本原理如下：1. 数据采集：传感器和设备负责采集实时数据，并将其转换成电信号，再通过通信设备传输至远程服务器。

2. 数据传输：使用互联网技术，将采集到的数据通过网络传输至远程服务器，实现数据的实时传输和同步。

3. 数据存储与处理：远程服务器接收到数据后，将其存储在数据库中，并进行相应的数据处理和分析。

4. 数据访问与控制：用户可以通过电脑、手机或其他终端设备访问远程服务器，查看数据结果、设定参数和执行控制操作。

三、远程监测技术的应用领域1. 环境监测：远程监测技术可以用于监测大气污染、水质、噪声等环境指标。

通过无线传感器网络，可以实时获取环境数据，并对其进行分析和预警。

2. 能源管理：远程监测技术可以用于能源系统的实时监测和控制。

例如，可以通过远程监测实时能耗数据，优化能源管理，实现能源的节约和效益提升。

3. 智能家居：远程监测技术可以用于智能家居系统，实现对家庭设备和安防系统的远程监控和控制。

用户可以通过手机应用远程操作电灯、空调、摄像头等设备。

4. 工业自动化：远程监测技术在工业自动化领域中有着广泛的应用。

通过远程监测，可以对生产设备和过程进行实时监控和管理，提高工业生产的稳定性和效率。

四、远程监测技术的使用步骤1. 硬件准备：根据需要，选择合适的传感器和设备，并确保其与网络通信设备的兼容性。

远程监控系统方案远程监控系统是基于网络及其它通信方式，对远程的物理环境进行监测、预警、控制、管理的综合信息管理系统，它是一种集视频监控、数据采集、远程控制、报警处理为一体的先进技术。

本文将从系统组成、系统架构、系统功能等方面详细介绍远程监控系统方案。

一、系统组成远程监控系统是由监控控制中心、监控对象、网络和通讯等多种软硬件设备组成的综合信息管理系统。

1.监控控制中心监控控制中心是远程监控系统的核心，它是整个系统的数据中心，通过网络连接各个监控对象，收集、处理、分析监控数据，并提供管理和控制功能。

监控控制中心主要组成部分包括：（1）综合监控管理软件：用于实现监控数据的采集、处理、传输和存储，并提供数据分析、管理和控制功能。

（2）监控终端设备：包括视频摄像机、传感器、报警器、控制器等多种硬件设备，用于实现对监控对象的实时监测和远程控制。

（3）网络和通讯设备：包括网络交换机、路由器、服务器等多种网络和通讯设备，用于实现数据的传输和远程控制功能。

2.监控对象监控对象指需要进行监控的物理环境，包括建筑物、设备、机器、车辆等。

每个监控对象需要安装相应的监控终端设备，如视频摄像机、传感器、报警器、控制器等，实现对监控对象的实时监测和远程控制。

3.网络和通讯设备网络和通讯设备是远程监控系统的基础设施，它包括网络交换机、路由器、服务器等多种硬件设备，用于实现数据的传输和远程控制功能。

二、系统架构远程监控系统架构主要包括前端数据采集、数据传输和后台数据处理三个部分。

1.前端数据采集前端数据采集主要指对监控对象进行数据采集，在无线网络和有线网络的支持下，通过监控终端设备对监控对象进行实时监测和数据采集。

数据源主要包括传感器、报警器、摄像头等设备。

2.数据传输数据传输主要指将数据从前端传输到后台并进行处理。

数据传输可以通过有线网络和无线网络进行，传输数据的方式包括TCP/IP 协议、RS232协议、无线GPRS网络等多种协议。

智慧病房监护系统技术参数智慧病房监护系统是一种应用于医疗机构的先进技术，旨在提供更高质量的医疗服务，提升病患护理水平。

以下是智慧病房监护系统的技术参数：1. 硬件设备：- 监护设备：智慧病房监护系统配备了一系列监护设备，包括多参数监护仪、心电图机、呼吸机、血压仪等。

这些设备能够实时监测病患的生命体征，并将数据传输到系统中进行分析和记录。

- 无线传感器：智慧病房监护系统采用无线传感器技术，可以实时监测病患的体温、心率、血氧饱和度等生理参数，无需与病患直接接触，提高了监测的便捷性和准确性。

- 视频监控设备：智慧病房监护系统配备了高清摄像头，可以对病房内的情况进行实时监控，确保病患的安全和隐私。

- 互动终端：智慧病房监护系统还配备了互动终端，包括触摸屏显示器、电子病历终端等，方便医护人员进行数据查看和操作。

2. 软件功能：- 实时监测：智慧病房监护系统能够实时监测病患的生命体征数据，包括心率、呼吸、血压、体温等，将数据以图表形式展示在系统界面上，方便医护人员进行观察和分析。

- 报警系统：智慧病房监护系统配备了智能报警系统，当病患的生命体征数据异常时，系统会自动发出警报，提醒医护人员及时采取措施。

- 数据记录和分析：智慧病房监护系统能够自动记录病患的生命体征数据，并生成详细的报告，医护人员可以通过系统查询和分析病患的历史数据，提供更准确的诊断和治疗建议。

- 远程监护：智慧病房监护系统支持远程监护功能，医护人员可以通过互联网远程登录系统，实时查看病患的生命体征数据和病情，随时随地进行监护和诊断。

- 医护协同：智慧病房监护系统提供了医护协同的功能，不同医护人员可以通过系统共享病患的数据和信息，方便团队合作，提高医疗效率和质量。

3. 数据安全和隐私保护：- 数据加密：智慧病房监护系统采用先进的数据加密技术，确保病患的生命体征数据在传输和存储过程中的安全性。

- 访问权限控制：智慧病房监护系统对用户的访问权限进行严格控制，惟独授权的医护人员才干查看和操作系统中的数据。

配网自动化终端设备（DTU、FTU、TTU、RTU）的定义、特点、功能及区别配网自动化系统一般由下列层次组成：配电主站、配电子站（常设在变电站内，可选配）、配电远方终端（FTU、DTU、TTU等）和通信网络。

配电主站位于城市调度中心，配电子站部署于110kV/35kV变电站，子站负责与所辖区域DTU/TTU/FTU 等电力终端设备通信，主站负责与各个子站之间通信。

1、开闭所终端设备（DTU）1.1 定义DTU一般安装在常规的开闭所（站）、户外小型开闭所、环网柜、小型变电站、箱式变电站等处，完成对开关设备的位置信号、电压、电流、有功功率、无功功率、功率因数、电能量等数据的采集与计算，对开关进行分合闸操作，实现对馈线开关的故障识别、隔离和对非故障区间的恢复供电，部分DTU还具备保护和备用电源自动投入的功能。

1.2 特点1) 机箱结构采用标准4U半（全）机箱，增强型设计；2）采用后插拔接线方式，整体面板，全封闭设计；3）率先采用基于CANBUS总线的智能插件方案，极大地减少了插件间接线，完全避免了插件接触不良的隐患，装置运行可靠性高；4）智能插件方案的采用，使机箱母板标准化，便于生产及现场维护；5）装置不同类插件在结构设计时保证不能互插，提高整体安全性；6）采用32位D浮点型SP，系统性能先进；7）采用16位A/D转换芯片，采样精度高；8）采用大规模可编程逻辑芯片，减少外围电路，提高可靠性；9）大容量存储器设计，使得报文及事故录波完全现场需求；10）采用多层印制板电路和SMT表面贴装技术，装置的抗干扰性能强；11）测量回路精度软件自动校准，免调试，减小现场定检等维护时间；12）超强的电磁兼容能力，能适应恶劣的工作环境；13）功能强大的PC支持工具，具有完善灵活的分析软件，便于事故分析；14）简单可靠的保护处理系统（DSP）与成熟的实时多任务操作系统相结合，既保证功能可靠性，又能满足网络通讯、人机界面的实时性；15）支持RS232/RS485、Enthernet等多种通讯接口,内置Enthernet使得工程应用简单、可靠；16）支持IEC60870-5-101、IEC60870-5-103、IEC60870-5-104等标准规约；17）各装置独立的掉电保持时钟系统及带对时脉冲的GPS对时系统。

FTUDTUTTURTU的作用有什么区别1. FTU（Field Terminal Unit）：现场终端单元FTU是广泛应用于配网系统中的一种设备，主要用于数据采集和控制。

FTU可以实现对现场设备的实时监测和控制，包括对电力设备、变电站等各类设备的监控和管理。

FTU通过现场总线或无线网络与主站系统通信，传输数据并接收指令。

FTU通常与遥测终端、遥控终端等设备配合使用，实现对电力系统的远程监测和控制。

2. DTU（Data Terminal Unit）：数据终端单元DTU主要用于数据采集和传输，它是连接实体感知器和控制器的中介设备。

DTU可以将现场采集到的数据转化为数字信号，通过通信网络传输给上位系统，以实现对远程设备的监测和控制。

DTU具有数据处理和转发能力，可对数据进行处理和筛选，确保数据传输的准确性和可靠性。

3. TTU（Terminal Telemetry Unit）：终端遥测单元TTU是用于远程监测和控制系统中的一种设备，主要用于数据采集、传输和显示。

TTU可以实时监测现场设备的状态和参数，将采集到的数据传输给上位系统并显示出来。

TTU通常包括传感器、数据采集模块、通信模块和显示屏等部件，可实现对各类设备的远程监测和控制。

4. RTU（Remote Terminal Unit）：远程终端单元RTU是一种用于远程自动化系统中的设备，主要用于数据采集、处理和控制。

RTU通常与传感器、执行器等现场设备连接，通过通信网络与中心站系统通信，实现对远程设备的监测和控制。

RTU具有数据处理和逻辑控制功能，可根据预设的逻辑条件执行控制动作，保证系统的安全可靠运行。

在功能和应用上，FTU主要用于配网系统中的数据采集和控制；DTU 主要用于数据采集和传输；TTU主要用于数据监测和显示；RTU主要用于远程控制和逻辑处理。

虽然它们的作用有些相似，但在具体的应用场景和功能上有所区别。

总的来说，FTU、DTU、TTU、RTU是自动化系统和远程监控中的重要组成部分，它们各自的功能和特点使得系统能够实现对远程设备的监测和控制，提高了系统的运行效率和安全性。

DTU、FTU、TTU、RTU电力终端设备通信的区别配网自动化系统一般由下列层次组成：配电主站、配电子站（常设在变电站内，可选配\配电远方终端（FTU、DTU.TTU等）和通信网络。

配电主站位于城市调度中心，配电子站部署于110kV∕35kV变电站，子站负责与所辖区域DT∪∕TT∪∕FT∪等电力终端设备通信，主站负责与各个子站之间通信。

1开闭所终端设备（DTU）DTU一般安装在常规的开闭所（站\户外小型开闭所、环网柜、小型变电站、箱式变电站等处，完成对开关设备的位置信号、电压、电流、有功功率、无功功率、功率因数、电能量等数据的采集与计算，对开关进行分合闸操作，实现对馈线开关的故障识别、隔离和对非故障区间的恢复供电，部分DTU还具备保护和备用电源自动投入的功能。

1.1定义DTU一般安装在常规的开闭所（站\户外小型开闭所、环网柜、小型变电站、箱式变电站等处，完成对开关设备的位置信号、电压、电流、有功功率、无功功率、功率因数、电能量等数据的采集与计算，对开关进行分合闸操作，实现对馈线开关的故障识别、隔离和对非故障区间的恢复供电。

1.2特点D机箱结构采用标准4U半（全）机箱，增强型设计；2）采用后插拔接线方式，整体面板，全封闭设计；3）率先采用基于CANBUS总线的智能插件方案，极大地减少了插件间接线，完全避免了插件接触不良的隐患，装置运行可靠性高；4）智能插件方案的采用，使机箱母板标准化，便于生产及现场维护；5）装置不同类插件在结构设计时保证不能互插，提高整体安全性；6）采用32位D浮点型SP1系统性能先进；7）采用16位A/D转换芯片，采样精度高；8）采用大规模可编程逻辑芯片，减少外围电路，提高可靠性；9 ）大容量存储器设计，使得报文及事故录波完全现场需求；10 ）采用多层印制板电路和SMT表面贴装技术，装置的抗干扰性能强；11）测量回路精度软件自动校准，免调试，减小现场定检等维护时间；12 ）超强的电磁兼容能力，能适应恶劣的工作环境；13 ）功能强大的PC支持工具，具有完善灵活的分析软件，便于事故分析；14 ）简单可靠的保护处理系统（DSP）与成熟的实时多任务操作系统相结合，既保证功能可靠性，又能满足网络通讯、人机界面的实时性；15)支持RS232∕RS485s Enthernet等多种通讯接口,内置Enthernet 使得工程应用简单、可靠；16)支持正C60870-5-101、正C60870-5-103、正C60870-5-104等标准规约;17)各装置独立的掉电保持时钟系统及带对时脉冲的GPS对时系统。

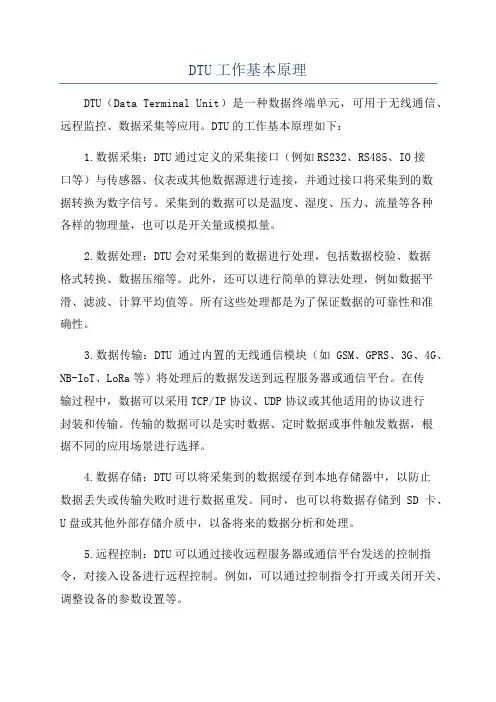

DTU工作基本原理DTU（Data Terminal Unit）是一种数据终端单元，可用于无线通信、远程监控、数据采集等应用。

DTU的工作基本原理如下：1.数据采集：DTU通过定义的采集接口（例如RS232、RS485、IO接口等）与传感器、仪表或其他数据源进行连接，并通过接口将采集到的数据转换为数字信号。

采集到的数据可以是温度、湿度、压力、流量等各种各样的物理量，也可以是开关量或模拟量。

2.数据处理：DTU会对采集到的数据进行处理，包括数据校验、数据格式转换、数据压缩等。

此外，还可以进行简单的算法处理，例如数据平滑、滤波、计算平均值等。

所有这些处理都是为了保证数据的可靠性和准确性。

3.数据传输：DTU通过内置的无线通信模块（如GSM、GPRS、3G、4G、NB-IoT、LoRa等）将处理后的数据发送到远程服务器或通信平台。

在传输过程中，数据可以采用TCP/IP协议、UDP协议或其他适用的协议进行封装和传输。

传输的数据可以是实时数据、定时数据或事件触发数据，根据不同的应用场景进行选择。

4.数据存储：DTU可以将采集到的数据缓存到本地存储器中，以防止数据丢失或传输失败时进行数据重发。

同时，也可以将数据存储到SD卡、U盘或其他外部存储介质中，以备将来的数据分析和处理。

5.远程控制：DTU可以通过接收远程服务器或通信平台发送的控制指令，对接入设备进行远程控制。

例如，可以通过控制指令打开或关闭开关、调整设备的参数设置等。

6.状态监测：DTU可以对自身状态进行监测，并将状态信息传送到远程服务器或通信平台。

例如，可监测电池电量、信号强度、温度、内存使用情况等，并对异常情况进行报警。

总而言之，DTU的工作原理包括数据采集、数据处理、数据传输、数据存储、远程控制和状态监测等环节。

通过这些环节的协同工作，可以实现对接入设备的远程监控、数据采集和控制等功能，为各种应用场景提供了便捷和可靠的数据传输解决方案。

无线监控解决方案一、概述无线监控解决方案是一种基于无线通信技术的监控系统，通过无线传输视频、音频和数据信息，实现对目标区域的实时监控和远程控制。

本文将详细介绍无线监控解决方案的技术原理、系统组成和应用场景。

二、技术原理无线监控解决方案主要依靠无线传输技术实现视频、音频和数据的传输。

常用的无线传输技术包括Wi-Fi、蓝牙、4G/5G等。

其中，Wi-Fi是一种基于无线局域网（WLAN）技术的无线传输方式，能够提供较高的传输速率和较大的覆盖范围；蓝牙是一种短距离无线通信技术，适用于近距离传输；4G/5G则是一种移动通信技术，具有较高的传输速率和广阔的覆盖范围。

三、系统组成无线监控解决方案主要由以下几个组成部分构成：1. 监控摄像头：监控摄像头是无线监控系统的核心设备，用于采集目标区域的视频图像。

摄像头通常具有高清晰度、夜视功能和远程控制能力。

2. 视频传输设备：视频传输设备负责将摄像头采集到的视频信号进行编码和压缩，并通过无线传输技术将视频信号发送到监控中心或用户终端设备。

3. 监控中心：监控中心是无线监控系统的核心控制中心，负责接收和处理来自摄像头的视频信号，并提供实时监控、录像存储、远程控制等功能。

监控中心通常配备专业的监控软件和服务器设备。

4. 用户终端设备：用户终端设备包括智能手机、平板电脑、电脑等，用户可以通过这些设备实时查看监控画面、远程控制摄像头，并接收报警信息等。

5. 数据存储设备：数据存储设备用于存储监控系统采集到的视频、音频和其他相关数据。

常见的存储设备包括硬盘录像机（DVR）、网络视频录像机（NVR）等。

四、应用场景无线监控解决方案广泛应用于各个领域，包括但不限于以下几个方面：1. 家庭安防：无线监控系统可以帮助家庭实现全天候的安全监控，用户可以通过手机等终端设备随时查看家中的情况，如门窗是否关闭、是否有陌生人进入等。

2. 商业安防：无线监控系统在商业场所的安防中扮演着重要角色。

基于无线技术的远程监控系统设计一、引言二、系统总体架构基于无线技术的远程监控系统主要由监控终端、无线传输网络和监控中心三部分组成。

监控终端负责采集现场的各种数据信息，如温度、湿度、压力、图像等。

这些终端设备通常采用传感器、摄像头等硬件设备，并通过微控制器进行数据的处理和控制。

无线传输网络是连接监控终端和监控中心的桥梁，负责将监控终端采集到的数据信息传输到监控中心。

目前常用的无线传输技术包括WiFi、蓝牙、Zigbee、GPRS 等。

不同的无线传输技术具有不同的特点和适用场景，需要根据实际需求进行选择。

监控中心是整个远程监控系统的核心，负责接收、处理和存储来自监控终端的数据信息，并提供用户界面供用户进行远程监控和管理。

监控中心通常由服务器、数据库和监控软件组成。

三、硬件设计（一）监控终端硬件设计监控终端的硬件设计主要包括传感器模块、微控制器模块、无线传输模块和电源模块。

传感器模块根据监控的对象和需求选择相应的传感器，如温度传感器、湿度传感器、压力传感器等。

这些传感器将现场的物理量转换为电信号，供微控制器进行处理。

微控制器模块是监控终端的核心，负责对传感器采集到的数据进行处理、控制无线传输模块的工作以及与其他模块进行通信。

常用的微控制器有 Arduino、STM32 等。

无线传输模块根据选择的无线传输技术进行设计，如 WiFi 模块、蓝牙模块、Zigbee 模块等。

电源模块为整个监控终端提供稳定的电源供应，通常采用电池供电或外接电源供电。

（二）无线传输网络硬件设计无线传输网络的硬件设计主要包括无线接入点（AP）、路由器、网关等设备。

无线接入点负责将监控终端接入无线传输网络，路由器负责网络数据的转发和路由选择，网关负责不同网络之间的协议转换和数据传输。

（三）监控中心硬件设计监控中心的硬件设计主要包括服务器、存储设备和网络设备。

服务器负责运行监控软件和处理大量的数据，存储设备用于存储监控数据，网络设备保证监控中心与外部网络的连接和数据传输。

2024年远程终端单元（RTU）市场发展现状远程终端单元（Remote Terminal Unit，简称RTU）是一种用于监视和控制远程设备的自动化装置。

随着互联网和物联网的快速发展，RTU市场也呈现出蓬勃的发展态势。

本文将对RTU市场的发展现状进行分析和探讨。

1. RTU市场的概述RTU作为物联网中的重要组成部分，广泛应用于电力、石油、化工、水利等行业。

RTU具有自主运行、数据采集、远程监控等功能，可以有效提高设备的效率和管理水平。

目前，全球RTU市场规模不断扩大，预计在未来几年内将保持高速增长。

2. RTU市场的驱动因素2.1 物联网技术的发展物联网技术的快速发展为RTU市场的扩展提供了有力支持。

物联网技术使得设备之间能够实现互联互通，实时传输数据，并支持远程控制和监测。

这使得RTU不仅能够满足基本的数据采集需求，还能更好地实现远程监控和智能化管理。

2.2 工业自动化的推进全球范围内，工业自动化程度不断提高，企业对设备管理的要求也越来越高。

RTU作为自动化系统中的重要组成部分，能够实现设备监控和控制的自动化，有效提高生产过程的稳定性和安全性。

因此，随着工业自动化的推进，RTU市场的需求也得到进一步的激发。

3. RTU市场的发展趋势3.1 网络化和智能化随着物联网和云计算技术的深入应用，RTU设备越来越趋向于网络化和智能化。

传统的RTU设备主要依靠有线网络进行数据传输和控制，而现在越来越多的RTU设备开始采用无线通信技术，实现设备之间的无缝连接和数据传输。

智能化的RTU设备还可以通过数据分析和人工智能算法提供更加精准的设备故障预测和优化控制。

3.2 高可靠性和安全性在关键行业领域，如电力、石油和化工等，RTU设备的可靠性和安全性是非常重要的。

为了提高设备的稳定性和防护能力，RTU设备需要具备高可靠性的硬件设计和严格的安全措施。

例如，采用冗余设计和多重数据备份，确保数据的可靠传输和存储；同时，加强设备的安全防护，防止恶意攻击和数据泄露。

scada方案随着工业自动化技术的不断发展，SCADA（Supervisory Control and Data Acquisition）系统在工业控制领域中得到广泛应用。

本文将针对SCADA方案进行探讨，介绍其基本原理，组成结构以及在各个领域中的应用。

一、SCADA概述SCADA系统是一种用于监控和控制工业过程的技术，它通过传感器和执行器来采集和传输数据，并以图形化的界面展示给操作员。

SCADA系统还能够根据监测到的数据进行实时控制和报警处理，提高生产效率和安全性。

二、SCADA系统的组成结构一个典型的SCADA系统由以下组件组成：1. 监控站：负责数据采集、控制和显示的计算机设备。

2. 远程终端单元（RTU）或PLC（可编程逻辑控制器）：用于连接传感器和执行器，并将数据传输给监控站。

3. 人机界面（HMI）：提供图形化的监控界面，使操作员能够实时查看数据和控制工艺过程。

4. 通信网络：用于连接监控站和远程终端单元之间的数据传输，可以是局域网、广域网或无线网络等。

三、SCADA系统的工作原理1. 数据采集：远程终端单元或PLC负责采集传感器数据，并将其发送到监控站。

数据可以包括温度、压力、流量等工艺参数。

2. 数据传输：通过通信网络将采集到的数据传输到监控站。

传输方式可以是有线或无线，保证数据的实时性和可靠性。

3. 数据处理：监控站对接收到的数据进行处理，并将其显示在人机界面上。

操作员可以通过界面实时监测工艺过程的状态。

4. 实时控制：根据监控的数据，操作员可以远程控制工艺过程。

例如，调节温度或流量，开关设备等。

5. 报警处理：当监测到异常情况时，系统会发出警报，并向操作员发送通知。

操作员可以及时采取措施来解决问题。

四、SCADA系统在各个领域中的应用1. 制造业：SCADA系统可以监控生产线上的各个工艺环节，实时掌握生产状态并进行调节，提高生产效率和质量。

2. 电力系统：SCADA系统可以监控电力输送和配电网络，实现对线路的远程控制和故障诊断。

大家知道rtu和dtu二者之间有什么区别吗？下面为大家简单介绍一下吧。

1.名称：RTU：英文全称Remote Terminal Unit，中文全称为远程终端控制系统。

RTU(远程终端单元)，英文RemoteTerminalUnit，中文全称为远程终端控制系统，负责对现场信号、工业设备的监测和控制。

DTU ：英文全称Data Transfer unit，是专门用于将串口数据转换为IP数据或将IP数据转换为串口数据通过无线通信网络进行传送的无线终端设备。

2.特点RTU ：1、通讯距离较长2、用于各种环境恶劣的工业现场3、模块结构化设计，便于扩展4、在具有遥信、遥测、遥控领域的水利，电力调度，市政调度等行业广泛使用。

DTU ：1、组网迅速灵活，建设周期短、成本低;2、网络覆盖范围广;3、安全保密性能好;4、链路支持永远在线、按流量计费、用户使用成本低;3.功能：DTU：是无线数据传输模块,采用2G、3G网络进行远程数据传输的终端模块.其原理是将串口数据打包成TCP或者UDP包进行数据远传。

RTU：是模拟量采集终端模块,是将模拟变量采集后,经过A/D转化成数字格式的设备.DTU一般只能传输标准的232、485数据,RTU只能将模拟量采集后转化为串口数据.DTU是数据传输设备，而RTU是数据采集设备。

两者分工明确较容易区分。

扩展资料：rtu和dtu如何选型：RTU如何选型。

RTU的选型和和DTU选型步骤基本相同，但是RTU有多了几路A/D 模拟采集和数字量I/O接口功能，而这块的选择性更多了。

DTU如何选型。

1、功能需求能否完整。

2、然后是网络运营商选择，如果是用移动或是联通网络可选2G GPRS网络制式，而CDMA 是电信的2G网络制式。

根据用户使用环境(现场信号强度)确认。

3、其次是通信接口是否满足自己的需求，最好能选择采用端子接口的DTU，方便接入也牢固。

能支持越多接口越有优势。

4、最后是确定产品是否真正工业级别标准，宽温和电源反置保护，以及高压雷击和静电保护功能。

无线数据采集器（无线数据采集模块）是基于GPRS、CDMA 、3G/4G、卫星等无线通信网络实现远程数据采集和传输的智能终端设备。

可轻松实现物物相联或人机互动，并具备数据存储、对比、分析和处理功能，广泛应用在水文水资源、供水、排水、石油、热力等行业的远程测控系统中。

基本功能：现场设备控制监测数据存储数据/图像采集无线远程通信智能分析预警常规应用：雨量水位水质管道流量明渠流量流速电动阀门电动闸门工业照相机水泵产品型号产品外观区别对照典型应用DATA-7208/7218 盘装式、支持IC卡、低功耗农田机井灌溉、水资源取水计量监控DATA-6301/6311 导轨式、低功耗水库水雨情监测、中小河流水文监测DATA-6216/6218 壁挂式、IP68防水、电池供电地下水监测DATA-6321 导轨式、20路DO接口、低功耗农田滴灌阀门监控DATA-6501-01/02导轨式、体积小、支持HART接口、低功耗降雨量监测、灌区信息化监控DATA-7208（数码管显示） DATA-7218（液晶显示） DATA-7208/7218后视图DATA-7208/7218（机井控制器）产品特点：DATA-7208DATA-7218主要技术参数：◆ 硬件接口：3路串口、6路AI 、6路DI 、3路PI 、5路DO 。

◆ IC 卡读写距离： ≤5CM 。

◆ 通信方式： GPRS 、CDMA 、短消息、蓝牙。

◆ 产品功耗：静态值守电流≤1mA/12V DC ；工作电流≤10mA/12V DC 。

◆ 存储容量：4M 、8M 、16M 、32M （可选）。

◆ 供电电源：10-30V DC 或 10-24V AC 。

◆ 外形尺寸： 120x120x95mm （盘面安装）。

DATA-7208 DATA-7218典型应用：农田机井灌溉水资源取水计量监控土壤墒情监测DATA-7208DATA-7218DATA-6301（无显示） DATA-6311（液晶显示）DATA-6301/6311无线数据采集器（低功耗型）产品特点：DATA-6301DATA-6311主要技术参数：DATA-6301 DATA-6311 ◆硬件接口：3路串口、4路AI、4路DI、6路PI、3路DO。

城市轨道交通的智能安全监测与控制系统城市轨道交通作为现代都市不可或缺的公共交通方式，其安全运行对城市经济和社会生活具有重要影响。

随着我国城市轨道交通线网的不断扩张，提高运营安全水平、确保乘客出行安全已成为当务之急。

智能安全监测与控制系统正是基于这一背景应运而生，通过高科技手段实现对轨道交通运行状态的实时监控和预警，从而有效提升运营安全。

本文将重点介绍城市轨道交通的智能安全监测与控制系统的基本原理、关键技术及其应用。

系统概述城市轨道交通的智能安全监测与控制系统主要包括以下几个部分：传感器与监测装置、数据传输与处理系统、中心控制系统和远程监控终端。

传感器与监测装置传感器与监测装置是系统的感知层，主要功能是实时采集轨道交通线路、车辆和设施的状态信息。

这些信息包括轨道几何参数、车辆运行参数、接触网状态、信号系统状态等。

传感器种类繁多，包括轨道电路传感器、加速度传感器、温度传感器、振动传感器等。

这些传感器通过各种方式（如有线或无线）将采集到的数据传输至数据传输与处理系统。

数据传输与处理系统数据传输与处理系统负责将传感器采集到的数据进行汇总、处理和存储。

其主要设备包括数据采集卡、通信设备和数据库服务器。

数据采集卡负责接收传感器信号，并进行初步处理；通信设备则实现数据在不同系统间的传输；数据库服务器则用于存储和管理海量数据。

中心控制系统中心控制系统是整个智能安全监测与控制系统的核心，主要负责对采集到的数据进行分析、处理和决策。

中心控制系统由多个子系统组成，包括信号处理子系统、故障诊断子系统、预警子系统和应急处理子系统等。

远程监控终端远程监控终端主要用于实现对整个系统的远程监控和运维。

通过远程监控终端，管理人员可以实时查看轨道交通系统的运行状态，接收预警信息，并在出现紧急情况时进行远程应急处理。

关键技术城市轨道交通的智能安全监测与控制系统涉及众多关键技术，以下是其中几个重要的方面：数据采集与融合技术数据采集与融合技术是实现智能监测的基础。

物联网中的远程监控与控制技术引言近年来，随着物联网（Internet of Things，简称IoT）的快速发展，远程监控与控制技术在各个领域得到了广泛应用。

物联网中的远程监控与控制技术能够实现无线连接，通过云平台实时远程监控和控制各类设备，极大地方便了人们的生活和工作。

本文将介绍物联网中的远程监控与控制技术的基本原理、应用场景以及未来发展趋势。

物联网中的远程监控技术在物联网中，远程监控技术是实现远程监视和数据采集的关键方法。

通过传感器和无线通信技术，可以将物理世界中的各种数据实时传输到云端，实现对设备和环境进行远程监控。

远程监控技术主要包括数据采集、数据传输和数据处理三个环节。

首先，数据采集是远程监控技术中的第一步。

传感器可以对温度、湿度、压力、光照等各种环境数据进行实时采集，并将数据转化为数字信号。

传感器可以通过有线或无线方式与终端设备连接，将采集到的数据发送给终端设备。

其次，数据传输是远程监控技术中的核心环节。

无线通信技术如Wi-Fi、蓝牙、LoRa等可以实现传感器数据的无线传输。

通过无线通信技术，传感器可以将采集到的数据发送到云平台或中央服务器，实现远程监控。

最后，数据处理是远程监控技术中的关键环节。

云平台或中央服务器可以对接收到的数据进行存储、分析和处理。

通过数据处理，可以实现对设备状态的监测、故障诊断和预警等功能。

物联网中的远程控制技术除了远程监控技术外，物联网中的远程控制技术也是非常重要的一部分。

通过远程控制技术，人们可以通过云平台或中央服务器对物联网中的设备进行遥控操作。

远程控制技术主要包括指令传输、设备控制和反馈确认三个环节。

首先，指令传输是远程控制技术中的第一步。

当用户需要对物联网中的设备进行控制时，可以通过云平台或中央服务器发送控制指令。

控制指令可以通过网络传输到终端设备，进而控制设备的运行状态。

其次，设备控制是远程控制技术中的核心环节。

终端设备通过接收到的控制指令，可以控制相应的设备进行操作，如打开或关闭设备、调节设备参数等。
