焊接空调水管安装技术交底(完整)

空调水管道安装施工技术交底一、施工前准备在进行空调水管道安装施工前，首先需要进行准备工作，如下：1.编制施工图根据空调工程设计图纸和施工方案，编制空调水管道安装施工图，包含管道布局、支吊架位置、管道尺寸、阀门、接头等详细信息。

2.确认安装位置确认空调水管道安装位置，同时要核对设计图纸和现场实际情况，并参考施工标准和规范，保证安装位置符合要求。

3.寻找材料供应商空调水管道安装需要各种材料，如钢管、弯头、阀门等，寻找具有相关供应资质的材料供应商，保证材料符合国家标准和建筑规范。

二、管道安装1.安装管道支架根据管道施工图纸的布局信息，确定支吊架的位置和数量，并按照设计要求安装管道支架，保证管道支架具有足够的承载能力和稳定性。

2.安装管道根据实际情况和施工图纸，按照先高后低、先大后小的原则安装管道。

同时需注意管道的连接方式和尺寸，管道焊接时要注意严格按照规范和标准操作，防止出现漏气、漏水等问题。

3.检查管道质量管道安装完毕后，需要对管道进行全面检查，发现问题及时进行修补，确保管道质量符合施工标准和质量要求。

三、阀门安装1.确认安装位置根据施工图纸和设计要求，确认阀门的安装位置和数量，同时要考虑阀门的开闭方向、检修维护等因素。

2.安装、检修阀门在确认适当位置后，将阀门按照标准和要求进行安装，并注意其开度和紧密性，防止出现漏气、漏水等问题。

安装后还需对阀门进行检修，并确保其操作灵活、安全可靠。

四、穿墙安装针对墙体、天花板等穿墙安装场景，需注意以下事项：1.确认穿孔位置根据设计要求和现场实际情况，选择合适的穿孔位置，保证强度和美观性。

并将穿孔范围清理干净，便于后续穿墙安装操作。

2.安装电线、水管根据现场情况，进行电线、水管的连接和布线，注意保证连线的可靠性和安全稳定性。

3.安装穿墙管道将穿墙管道按照施工图纸进行安装，并注意弯头、支架、阀门等的位置和方向，确保安装质量符合要求，同时保证管道防水、隔热等效果。

五、施工验收经过安装、调试和检验等程序后，完成空调水管道的施工验收工作，需按照如下流程进行：1.监理验收空调水管道的施工质量需得到监理单位的验收确认，包括管道支架、阀门、水管等所有部分的质量和性能符合设计和要求的验收标准。

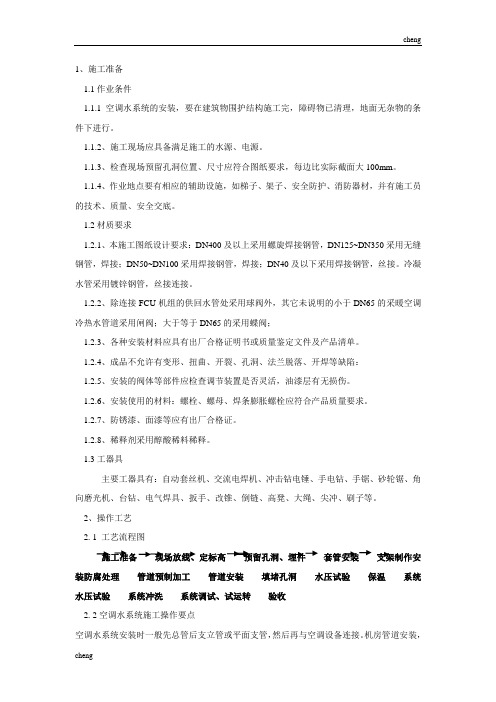

1、施工准备1.1作业条件1.1.1空调水系统的安装，要在建筑物围护结构施工完，障碍物已清理，地面无杂物的条件下进行。

1.1.2、施工现场应具备满足施工的水源、电源。

1.1.3、检查现场预留孔洞位置、尺寸应符合图纸要求，每边比实际截面大100mm。

1.1.4、作业地点要有相应的辅助设施，如梯子、架子、安全防护、消防器材，并有施工员的技术、质量、安全交底。

1.2材质要求1.2.1、本施工图纸设计要求：DN400及以上采用螺旋焊接钢管，DN125~DN350采用无缝钢管，焊接；DN50~DN100采用焊接钢管，焊接；DN40及以下采用焊接钢管，丝接。

冷凝水管采用镀锌钢管，丝接连接。

1.2.2、除连接FCU机组的供回水管处采用球阀外，其它未说明的小于DN65的采暖空调冷热水管道采用闸阀；大于等于DN65的采用蝶阀；1.2.3、各种安装材料应具有出厂合格证明书或质量鉴定文件及产品清单。

1.2.4、成品不允许有变形、扭曲、开裂、孔洞、法兰脱落、开焊等缺陷：1.2.5、安装的阀体等部件应检查调节装置是否灵活，油漆层有无损伤。

1.2.6、安装使用的材料：螺栓、螺母、焊条膨胀螺栓应符合产品质量要求。

1.2.7、防锈漆、面漆等应有出厂合格证。

1.2.8、稀释剂采用醇酸稀料稀释。

1.3工器具主要工器具有：自动套丝机、交流电焊机、冲击钻电锤、手电钻、手锯、砂轮锯、角向磨光机、台钻、电气焊具、扳手、改锥、倒链、高凳、大绳、尖冲、刷子等。

2、操作工艺2. 1 工艺流程图施工准备现场放线、定标高预留孔洞、埋件套管安装支架制作安装防腐处理管道预制加工管道安装填堵孔洞水压试验保温系统水压试验系统冲洗系统调试、试运转验收2. 2空调水系统施工操作要点空调水系统安装时一般先总管后支立管或平面支管，然后再与空调设备连接。

机房管道安装，先支架后管道。

管道安装的基本原则：先大管，后小管，先主管，后支管。

2.2.1.套管制作安装a.套管要用切割机下料，且两端平齐，挫掉毛刺，管内外防腐到位。

空调管道安装安全技术交底1. 背景为确保空调系统的正常运行和安全使用，空调管道的安装需要遵循一定的技术要求和安全措施。

本文档旨在对空调管道安装进行必要的技术交底，以确保安装工作的安全性和质量。

2. 安装前准备在进行空调管道安装前，必须先进行以下准备工作：- 确定空调管道的布局和走向，并制定详细的安装方案。

- 根据建筑结构和设计要求，选择合适的管道材料和配件。

- 确保施工场地的安全，并清除可能影响施工的障碍物。

3. 安装要求在进行空调管道安装时，需要满足以下要求：- 管道系统应具有足够的强度和密封性，以确保系统的正常运行和耐久性。

- 管道连接应采用专业的接头和密封材料，确保连接紧密且无泄漏。

- 管道走向应合理，避免过曲、过弯或过长的情况，以免影响气流的流畅性。

- 空调管道应与建筑结构保持一定的距离，以防止管道的震动传导，影响建筑物的安全性。

- 在施工过程中，应注意管道的支撑和固定，确保管道的稳定性和安全性。

4. 安全措施在进行空调管道安装时，应采取以下安全措施：- 工人必须佩戴适当的防护装备，包括安全帽、防护眼镜和手套等。

- 施工现场应设置明显的警示标志，并设立防护栏杆，确保施工区域的安全。

- 在高空作业时，工人必须系好安全带，并确保绳索稳固可靠。

- 使用电动工具时，必须遵循操作规程，确保操作人员的安全。

5. 安装验收安装工作完成后，必须进行系统的安装验收，以确保系统的安全和性能。

- 验收人员应对管道系统进行全面检查，确认系统的连接紧密，无泄漏。

- 对空调系统进行功能测试，确保空调的正常运行和温度控制。

- 验收人员应记录安装过程和结果，并撰写安装验收报告。

6. 维护和保养空调管道安装完成后，应定期进行维护和保养，以确保系统的长期稳定运行。

维护包括清洁管道、更换滤网和定期检查系统性能等。

结论空调管道安装是确保空调系统正常运行和安全使用的重要环节。

通过严格遵守安装要求和采取必要的安全措施，可以保证安装工作的质量和安全性，从而保障用户的舒适和安全。

表 C2-1工程名称 ******** 工不呈 交底日期 2017-7-10空调水系统管道、阀门、部 件安装施工单位 ******* 有限责任公司分项工程名称交底提要施工准备、操作工艺、质量标准、成品保护、应注意的质量问题审核人交底内容:1、施工准备 1.1作业条件1.1.1空调水系统的安装，要在建筑物围护结构施工完，障碍物已清理，地面无杂物的条件下进行。

1.1.2、施工现场应具备满足施工的水源、电源。

1.1.3、检查现场预留孔洞位置、尺寸应符合图纸要求，每边比实际截面大1.1.4、作业地点要有相应的辅助设施，如梯子、架子、安全防护、消防器材，并有施工员的技术、质量、安全交底。

1.2材质要求1.2.1、本施工图纸设计要求：DN400及以上采用螺旋焊接钢管，DN125~DN350采用无缝钢管，焊接；DN50~DN100采用焊接钢管，焊接； DN40及以下采用焊接钢管，丝接。

冷凝水管采用镀锌钢管，丝接连接。

1.2.2、除连接FCU 机组的供回水管处采用球阀外，其它未说明的小于冷热水管道采用闸阀；大于等于DN65的采用蝶阀;1.2.3、各种安装材料应具有出厂合格证明书或质量鉴定文件及产品清单。

1.2.4、成品不允许有变形、扭曲、开裂、孔洞、法兰脱落、开焊等缺陷: 1.2.5、安装的阀体等部件应检查调节装置是否灵活，油漆层有无损伤。

1.2.6、安装使用的材料：螺栓、螺母、焊条膨胀螺栓应符合产品质量要求。

1.2.7、防锈漆、面漆等应有出厂合格证。

1.2.8、稀释剂采用醇酸稀料稀释。

1.3工器具100mm 。

DN65的采暖空调交底人接受交底人表 C2-1工程名称 ******** 工不呈交底日期 2017-7-10空调水系统管道、阀门、部 件安装施工单位 ******* 有限责任公司分项工程名称交底提要施工准备、操作工艺、质量标准、成品保护、应注意的质量问题审核人1、 本表由施工单位填写，交底单位与接受交底单位各存一份。

空调水管道安装技术交底1空调作为现代家庭中必不可少的家电，它的安装过程也需要我们高度重视。

安装空调需要我们注意很多细节，其中水管道的安装尤为关键。

在本篇文档中，我将向大家介绍空调水管道安装的技术交底。

水管道的材质在选择水管道的材质时，要考虑到其防水性和耐腐蚀性。

目前常用的水管材质有塑料管、铜管和不锈钢管。

塑料管相比于铜管和不锈钢管来说价格相对便宜，使用寿命相对较短，一般只能使用10年左右。

铜管在防水和耐腐蚀性能方面表现得更好，但相应的价格也较高。

不锈钢管在防水性和耐腐蚀性方面都有很好的表现，且使用寿命长，但相同长度的不锈钢管价格也较高。

管道的设置管道的设置至关重要，需要注意以下几个方面：1.管路宜选择在室内，尽量不要在室外设置。

2.管道设置时尽量避免折弯，以免影响水流量，影响空调的正常使用。

3.管道的斜度要合理，尤其是排水管道的设置。

排水管道应沿管道延伸方向向下坡度，保证排水畅通。

4.管道应避开房屋主体的梁柱，确保管道的平稳运行。

如果遇到无法避开的梁柱，应进行固定，以免管道出现晃动甚至破裂。

管道的连接管道连接是指将两根管道连接处通过各种方式连接在一起。

常见的连接方式有焊接、压接和夹紧。

在安装过程中，应该根据管道材质和使用环境来选择连接方式。

1.焊接：适用于管道材质为铜器铝塑复合管，通常使用火焰吹管焊方式进行连接。

但需要注意的一点是，焊接后要清除焊接过程中的锡渣和焊剂等杂质，以免影响管道的畅通以及空气的清洁。

2.压接：压接是将两个接口通过机械力压缩连接，适用于塑料管和不锈钢管的连接。

在安装过程中，要注意安装压接工具的正确性和使用安全。

3.夾緊：夾緊是将两个接口通过夹紧方式连接，适用于铜管的连接。

但要注意的是，铜管连接时需要用到卡箍，太紧或太松的卡箍都会影响管道的正常流通，因此连接管道时应注意卡箍压力的大小。

空调水管道的安装过程离不开仔细的施工和适当的材料选择。

在安装过程中，要注意管路的设置和连接，保证水管道的正常运行。

空调水管技术交底在咱们搞建筑安装这一行啊，空调水管的安装那可是个重头戏。

今天就来跟大家伙儿好好唠唠这空调水管技术的那些事儿。

我先给大家讲个我亲身经历的事儿。

有一次，我们接到一个大型商场的空调安装工程。

当时工期挺紧的，大家都鼓足了劲儿想早点完工。

结果在安装空调水管的时候，出了岔子。

因为前期技术交底没做到位，有个新手师傅把水管的管径给弄错了，这一错可不得了，后面一系列的工作都受到了影响，不仅耽误了工期，还增加了成本。

从那以后啊，我就特别重视这技术交底的工作。

咱们先来说说空调水管的材料选择。

这可不能马虎，得根据具体的工程要求和环境条件来选。

比如说，要是在潮湿的环境里，就得选那种耐腐蚀的材料；要是压力比较大，就得选强度高的管子。

可别像我刚说的那个例子，选错了材料，那麻烦可就大了。

然后是水管的安装布局。

这就好比给房子设计装修，得规划得合理、美观。

要避开其他的管道、线路，不能乱成一团麻。

而且啊，每一段水管的长度、走向都得精确计算，稍有偏差，可能就会影响到空调的制冷制热效果。

在安装过程中，焊接和连接的技术也特别关键。

焊接的时候，一定要保证焊缝均匀、牢固，不能有气孔、夹渣这些缺陷。

连接的接头呢，要密封严实，不能有漏水的情况。

我记得有一次，我去检查一个工地，就发现有一处水管接头没拧紧，滴答滴答地漏水，把下面的天花板都给浸湿了，这要是没及时发现，后果不堪设想。

还有啊，水管的支撑和固定也很重要。

不能让水管晃来晃去的，得稳稳当当的。

要不然时间长了，水管容易变形、破裂。

而且固定的间距也要符合规范，不能太密也不能太疏。

安装完成后，可别以为就万事大吉了。

还得进行试压和冲洗。

试压就是要检测水管能不能承受住设计的压力，有没有漏水的地方。

冲洗呢，是把水管里的杂质、污垢都冲干净，保证水流通畅。

最后再啰嗦几句，大家在施工的时候，一定要严格按照规范操作，不能图省事、走捷径。

每一个环节都关系到整个空调系统的运行效果和使用寿命。

咱们把工作做细、做好，才能让客户满意，咱们自己也能睡个踏实觉，是不是？希望今天跟大家说的这些，能让大家对空调水管技术有更清楚的认识，在今后的工作中少走弯路，多出精品！。
