华北理工大学2016年《互换性及技术测量》期末考试复习题

一、填空题1．轴的基本偏差代号为________～________时，与基准孔配合形成间隙配合。

2．孔和轴的公差带由__________决定大小，由___________决定位置。

3．已知*基准孔的公差为0.013，则它的下偏差为________mm，上偏差为________mm。

4．在任意方向上，线的位置度公差带形状是________________________，在给定的一个方向上，线的位置度公差带形状是________________________。

5．圆度和圆柱度公差等级有____级，其它注出形位公差项目的等级有____。

6．孔的最大实体尺寸即孔的________•极限尺寸，轴的最大实体尺寸为轴的________极限尺寸。

7．国标按螺纹公差等级和旋合长度规定了3种精度级，分别称为__________、__________和__________。

8.根据国标规定，向心滚动轴承按其尺寸公差和旋转精度分为__________个公差等级，其中__________级精度最高，__________级精度最低。

9．国标规定的表面粗糙度高度参数（名称和代号）有________________、________________、________________。

10．根据泰勒原则，量规通规的工作面应是_________表面，止规的工作面应是________表面。

11．圆柱度和径向全跳动公差带的________相同，________不同。

二、判断题（若正确请在题后的括弧内打"√”）1．零件尺寸的公差等级越高，其基本偏差的绝对值就越小。

( )2．φ30M8／h7和φ30H8／m7的配合性质相同。

( )3．作用中径反映了实际螺纹的中径偏差、螺距偏差和牙型半角偏差的综合作用。

( ) 4．直线度公差带一定是距离为公差值t 的两平行平面之间的区域。

( )5．当包容要求用于单一要素时，被测要素必须遵守最大实体实效边界。

《互换性与测量技术基础》期末考试一. 是非题(每题0.5分，共10分)1. ()不经选择和修配就能装配的零件，就是具有互换性的零件。

2. ()具有互换性的零件，其制造成本较低，但维修设备的费用较高。

3. ()因为实际尺寸与基本尺寸之差是实际偏差，故实际偏差越小，尺寸精度就越高。

4. ( ) © 10E7、© 10E8© 10E9,这三种孔的上偏差各不相同，而它们的下偏差相同。

5. ()基本尺寸就是理想尺寸。

6. ()测得某一批孔的任意两个实际尺寸，最小为© 50.010mm最大为©50.025mm贝U其极限尺寸的变动范围，在图样上可表示为©「I；。

7. ()在图样上标注的公差应是零件工作状态下的要求。

8. ()尺寸©的精度低于尺寸©。

9. ( ) © 15m4 © 15m6 © 15m8的上偏差各不相同，而下偏差相同。

10. ( ) © 50 、© 50于，它们的配合精度相同。

11. ()间隙配合也可称为动配合，因它们只能用于孔、轴间有相对运动的结合中。

12. () 尺寸公差只有18级，分别用IT1、IT2 ... IT18表示。

13. () 公差带为k6的轴与滚动轴承内径的配合采用基孔制，其配合类别属于过渡配合。

14. ()轴、孔分别与滚动轴承内、外圈配合时，均应优先采用基孔制。

15. ()当滚动轴承的外圈受定向负荷时，与箱体孔的配合应松一些。

16. ()公差在一般情况下为正值，有时也可能为负值或零。

17. ()对承受循环负荷的滚动轴承套圈，应采用较松的配合。

18. ()滚动轴承内圈与轴的配合采用基孔制，故其公差带在零线的上方(下偏差为零)。

19. ()轮廓的最大高度R y就是在取样长度内轮廓的最大峰高。

20. ()轮廓中线是评定表面粗糙度的基准线。

二. 选择题(每题0.5分，共10分)1. 为评定齿轮传递运动的准确性，可以检验以下项目()。

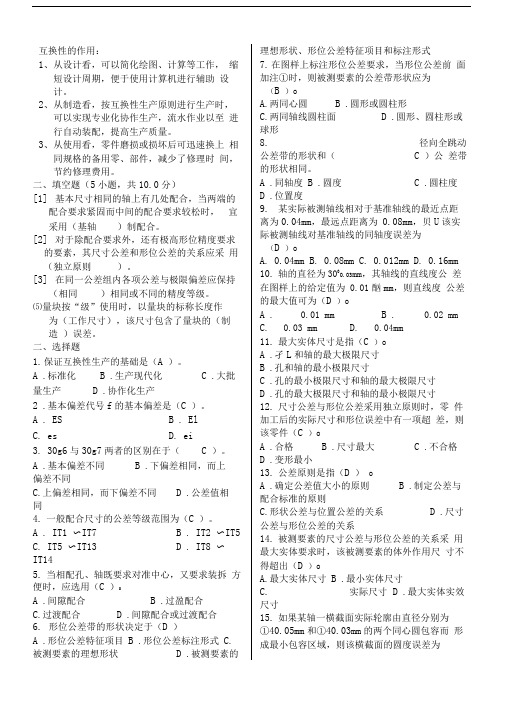

互换性的作用：1、从设计看，可以简化绘图、计算等工作，缩短设计周期，便于使用计算机进行辅助设计。

2、从制造看，按互换性生产原则进行生产时，可以实现专业化协作生产，流水作业以至进行自动装配，提高生产质量。

3、从使用看，零件磨损或损坏后可迅速换上相同规格的备用零、部件，减少了修理时间，节约修理费用。

二、填空题（5小题，共10.0分）[1]基本尺寸相同的轴上有几处配合，当两端的配合要求紧固而中间的配合要求较松时，宜采用（基轴）制配合。

[2]对于除配合要求外，还有极高形位精度要求的要素，其尺寸公差和形位公差的关系应采用（独立原则）。

[3]在同一公差组内各项公差与极限偏差应保持（相同）相同或不同的精度等级。

⑸量块按“级”使用时，以量块的标称长度作为（工作尺寸），该尺寸包含了量块的（制造）误差。

二、选择题1.保证互换性生产的基础是（A ）。

A .标准化B .生产现代化C .大批量生产D .协作化生产2 .基本偏差代号f的基本偏差是（C ）。

A . ESB . ElC. esD. ei3. 30g6与30g7两者的区别在于（ C ）。

A .基本偏差不同B .下偏差相同，而上偏差不同C.上偏差相同，而下偏差不同 D .公差值相同4.一般配合尺寸的公差等级范围为（C ）。

A . IT1 〜IT7B . IT2 〜IT5 C. IT5 〜IT13 D . IT8 〜IT145.当相配孔、轴既要求对准中心，又要求装拆方便时，应选用（C ）0A .间隙配合B .过盈配合C.过渡配合 D .间隙配合或过渡配合6.形位公差带的形状决定于（D ）A .形位公差特征项目B .形位公差标注形式C.被测要素的理想形状 D .被测要素的理想形状、形位公差特征项目和标注形式7.在图样上标注形位公差要求，当形位公差前面加注①时，则被测要素的公差带形状应为（B ）oA.两同心圆 B .圆形或圆柱形C.两同轴线圆柱面 D .圆形、圆柱形或球形8.径向全跳动公差带的形状和（ C ）公差带的形状相同。

《互换性与测量技术》一、判断题〔正确的打M,错误的打又〕M L为使零件的几何参数具有互换性，必须把零件的加工误差控制在给定的范围内x 2.不完全互换性是指一批零件中，一部分零件具有互换性，而另一部分零件必须经过修配才有互换性。

M3.只要零件不经挑选或修配，便能装配到机器上去，则该零件具有互换性。

x 4.基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。

x5.公差通常为正，在个别情况下也可以为负或零。

x 6.基孔制的间隙配合，其轴的基本偏差一定为负值。

M7.圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。

M8.定位公差带具有确定的位置，但不具有控制被测要素的方向和形状的职能。

x 9.零件的表面粗糙度值越小，则零件的尺寸精度应越高。

X 10.当通规和止规都能通过被测零件，该零件即是合格品。

M11.滚动轴承的精度等级是根据内、外径的制造精度来划分的。

x 12.螺距误差和牙型半角误差，总是使外螺纹的作用中径增大，使内螺纹的作用中径减小。

x 13.制造出的齿轮若是合格的，一定能满足齿轮的四项使用要求。

M14.当几何偏心等于零时，其齿距累积误差主要反映公法线长度变动量。

M15.切向综合误差能全面的评定齿轮的运动精度。

x 16.影响齿轮工作平稳性的误差特性是在齿轮一转中多次周期地重复出现的误差。

x 17.齿厚的上偏差为正值，下偏差为负值。

x 18.齿轮的单项测量，不能充分评定齿轮的工作质量。

x 19.齿轮的综合测量的结果代表各单项误差的综合。

M20.尺寸链是由封闭环和组成环（增环、减环）组成的。

二、选择题:1.配合是____ 相同的孔与轴的结合。

A、基本尺寸B、实际尺寸C、作用尺寸D、实效尺寸2.配合公差带位于配合公差带图的零线下方时为_____ 配合。

A、过盈B、过渡C、间隙3.标准公差值与____ 有关。

A、基本尺寸和公差等级B、基本尺寸和基本偏差C、公差等级和配合性质D、基本偏差和配合性质4.. 对于实际的孔和轴，用最大实体尺寸限制其 ___ ，使配合结果不至于超过预定的____A、作用尺寸，最紧程度B、实际尺寸，最紧程度C、实际尺寸，最松程度D、作用尺寸，最松程度5.. 对于实际的孔或轴，用 ___ 限制其实际尺寸，使配合结果不至于超过预定的____ 。

第三部分综合练习题一、填空题1．公差标准是对几何量误差的限制性措施，采用相应的技术措施是贯彻公差与配合制的技术保证。

2．轴φ50js8，其上偏差为+0.019 mm，下偏差为 -0.019 mm。

3．由于径向全跳动误差包括了圆柱度误差和同轴度误差，当径向全跳动误差不大于给定的圆柱度公差值时，可以肯定圆柱度误差不会超差。

4．径向圆跳动公差带与圆度公差带在形状方面相同，但前者公差带圆心的位置是固定的而后者公差带圆心的位置是浮动的。

5．φ30+0.021 0mm的孔与φ30-0.007-0.020mm的轴配合，属于基孔制间隙配合。

6．φ50mm的基孔制孔、轴配合，已知其最小间隙为0．05，则轴的上偏差是-0.05。

7．当所有的减环都是最大极限尺寸而所有的减环都是最小极限尺寸时，封闭环必为最大极限尺寸。

8．孔、轴的ES＜ei的配合属于过盈配合，EI＞es的配合属于间隙配合。

9．某轴尺寸为Φ10-0.018-0.028 mm，被测要素给定的尺寸公差和形位公差采用最小实体要求，则垂直度公差是在被测要素为最小实体状态时给定的。

当轴实际尺寸为Φ9.972 mm是，允许的垂直度误差达最大，可达0.02 mm。

10．孔、轴配合的最大过盈为-60μm，配合公差为40μm，可以判断该配合属于过渡配合。

11．在产品设计中，尺寸链计算是根据机器的精度要求，合理地确定有关尺寸的公差和极限偏差。

12．选择基准制时，应优先选用基孔制原因是加工孔比加工轴要困难，所用刀具量具尺寸规格也多，成本大。

13．配合公差是指允许间隙或过盈的变动量，它表示配合精度的高低。

14．国家标准中规定表面粗糙度的主要评定参数有Re 、Ry 、Rz 三项。

15．含义是给定方向上元素相对基准元素A的垂直度公差是Φ0.1，且遵循最小实体要求。

16．φ45+0.005 0mm孔的基本偏差数值为 0，φ50-0.050 -0.112轴的基本偏差数值为-0.050 mm。

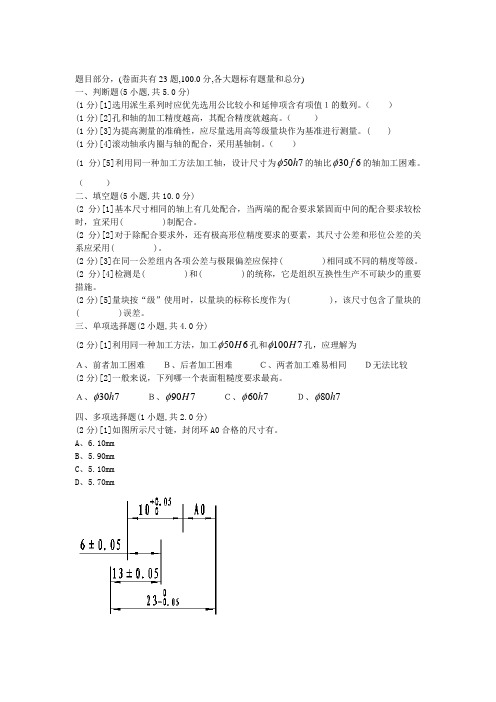

题目部分，(卷面共有23题,100.0分,各大题标有题量和总分)一、判断题(5小题,共5.0分)(1分)[1]选用派生系列时应优先选用公比较小和延伸项含有项值１的数列。

（ ）(1分)[2]孔和轴的加工精度越高，其配合精度就越高。

（ ）(1分)[3]为提高测量的准确性，应尽量选用高等级量块作为基准进行测量。

( )(1分)[4]滚动轴承内圈与轴的配合，采用基轴制。

（ ）(1分)[5]利用同一种加工方法加工轴，设计尺寸为507h φ的轴比306f φ的轴加工困难。

（ ）二、填空题(5小题,共10.0分)(2分)[1]基本尺寸相同的轴上有几处配合，当两端的配合要求紧固而中间的配合要求较松时，宜采用( )制配合。

(2分)[2]对于除配合要求外，还有极高形位精度要求的要素，其尺寸公差和形位公差的关系应采用( )。

(2分)[3]在同一公差组内各项公差与极限偏差应保持( )相同或不同的精度等级。

(2分)[4]检测是( )和( )的统称，它是组织互换性生产不可缺少的重要措施。

(2分)[5]量块按“级”使用时，以量块的标称长度作为( )，该尺寸包含了量块的( )误差。

三、单项选择题(2小题,共4.0分)(2分)[1]利用同一种加工方法，加工506H φ孔和1007H φ孔，应理解为Ａ、前者加工困难 Ｂ、后者加工困难 Ｃ、两者加工难易相同 Ｄ无法比较(2分)[2]一般来说，下列哪一个表面粗糙度要求最高。

Ａ、307h φ Ｂ、907H φ Ｃ、607h φ Ｄ、807h φ四、多项选择题(1小题,共2.0分)(2分)[1]如图所示尺寸链，封闭环A0合格的尺寸有。

A 、6.10mmB 、5.90mmC 、5.10mmD 、5.70mm五、简答题(3小题,共13.0分)(4分)[1]试举三例说明孔与轴配合中应采用基轴制的场合？(5分)[2]随机误差的评定为什么以±3σ作为随面误差的极限偏差？(4分)[3]什么是位置误差？(12分)[4]有一孔、轴配合，基本尺寸为40mm，要求配合的间隙为（+0.025～+0.066）mm，计算确定孔、轴的公差带代号。

《互换性与测量技术基础》期末考试试卷附答案一、名词解释（本大题共3小题，每小题10分，共30分）1、公差2、过渡配合3、微观不平度十点高度二、判断题（本大题共5小题，每小题4分，共20分）1.（ ）国家标准规定，轴只是指圆柱形的外表面；2．（ ）零件的表面粗糙度值越小，则零件的尺寸精度应越高；3．（ ）基孔制的特点就是先加工孔，基轴制的特点就是先加工轴；4．（ ）配合公差的数值愈小，相互配合的孔、轴公差等级要求就愈高；5．（ ）工作时孔温高于轴温，设计时过渡量应加大；三．填空题（（本大题共20小空，每小空2分，共20分）1．轴的基本偏差是以 配合为基础而制定的；2．50H10φ的孔和50js10φ的轴，已知IT100.100mm ＝，则其ES= mm ， EI= mm ，es= mm ，ei= mm ；3．螺纹公差带相对于基本牙型的位置由基本偏差确定，外螺纹的基本偏差是 ，内螺纹的基本偏差是 ；4．花键按键廓形状的不同可分为 、 、 ，其中应用最广的是 ；5．对于相对运动的机构应选用 配合，对不加紧固件，但要求传递较大扭矩的联接，应选用 配合；6．在形状公差中，当被测要素是一空间直线，若给定一个方向时，其公差带是之间的区域。

若给定任意方向时，其公差带是区域；7．中线是评定表面轮廓的基准线，实际使用中其包括和两种；8．作用在轴承上的负荷可以分为、、三种类型。

四．选择题（本大题共5小题，每小题2分，共10分）1．形位公差带形状不是距离为公差值t的两平行平面内区域的有（）A．平面度； B．任意方向的线的直线度；C．给定一个方向的线的倾斜度 D．面对面的平行度。

2．下列论述正确的有（）A．给定方向上的线位置度公差值前应加注符号“Φ”B．任意方向上线倾斜度公差值前应加注符号“Φ”C．标注斜向圆跳动时，指引线箭头应与轴线垂直D．标注圆锥面的圆度公差时，指引线箭头应指向圆锥轮廓面的垂直方向3．下列公差带形状相同的有（）A．轴线对轴线的平行度与面对面的平行度B．轴线的直线度与导轨的直线度C．同轴度与径向全跳动D．轴线对面的垂直度与轴线对面的倾斜度4．选择表面粗糙度评定参数值时，下列论述不正确的有（）A．同一零件上工作表面应比非工作表面参数值大B．摩擦表面应比非摩擦表面的参数值小C．配合质量要求高，参数值应小D．尺寸精度要求高，参数值应小5．下述论述中正确的有（）A．孔、轴配合采用过渡配合时，间隙为零的孔、轴尺寸可以有好几个B．φ20g8比φ20h7的精度高C．零件的尺寸精度高，则其配合间隙必定小D．国家标准规定不允许孔、轴上差带组成非基准制配合五．综合题（本大题共20分）1．国标规定,在齿轮工作图上应标注齿轮的精度等级和齿厚极限偏差的字母代号,请指出下列齿轮精度标注的具体含义.(1) 766GM GB100951988－－－(2) ()0.3300.4954 GB100951988--－互换性与测量技术基础参考答案：一、名词解释1、公差: 允许零件几何参数的变动量。

交换性与丈量技术基础总复习题一、判断题1．公差等级的采纳在保证使用要求的条件下，尽量选择较低的公差等级。

（√ ）2．30JS6与 50JS7 的基本偏差是相等的。

（× ）3．∮ 30G6与∮ 50G7的基本偏差是相等的。

（√ ）4．在装置图上标明转动轴承内圈与轴颈的配合时，只标轴颈的公差代号。

（√ ）5．图样标明φ 20 0 -0.021mm 的轴，加工得愈凑近基本尺寸就愈精准。

（× ）6．R z参数对某些表面上不同意出现较深的加工印迹和小零件的表面质量有适意图义。

（√ ）7．评定表面轮廓粗拙度所必要的一段长度称取样长度，它能够包含几个评定长度。

（×）8．被测因素采纳最大实体要求时，被测因素一定恪守最大实体界限。

（×）9.表面粗拙度符号的尖端能够从资料的外面或里面指向被注表面。

（× ）10.测表面粗拙度时，取样长度太短不可以反应表面粗拙度的真切状况，所以越长越好。

( × )11. 螺纹的精度分为精细、中等、粗拙三个级别。

(√ )12. 螺纹的公称直径是指螺纹的大径。

(√ )13、齿轮副的接触斑点是评定齿轮副载荷散布均匀性的综合指标。

(√ )14、在过渡配合中，孔的公差带都处于轴的公差带的下方。

(× ) 15．对一被测值进行大批重复丈量时其产生的随机偏差完好听从正态散布规律。

(√)16、齿向偏差Fβ是评定齿轮传动安稳性的偏差指标。

(× ) 17．未注公差尺寸即对该尺寸无公差要求。

（×）18．端面全跳动公差和平面对轴线垂直度公差二者控制的成效完好同样。

（√）19.圆滑量规通规的基本尺寸等于工件的最大极限尺寸。

（× ）20. 规定地点因素 Z 是为了保证塞规有必定使用寿命。

（×）21．一般来说，零件尺寸的公差等级越高，其基本偏差的绝对值越小。

（×）22．圆滑极限量规的止规是控制工件的实质尺寸不超出最大实体尺寸。
