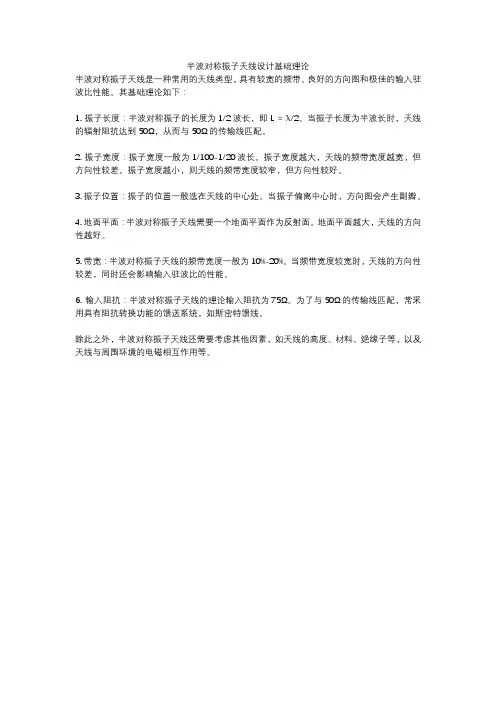

半波对称振子天线设计基础理论
半波对称振子天线是一种常用的天线类型，具有较宽的频带、良好的方向图和极佳的输入驻波比性能。

其基础理论如下：
1. 振子长度：半波对称振子的长度为1/2波长，即L = λ/2。

当振子长度为半波长时，天线的辐射阻抗达到50Ω，从而与50Ω的传输线匹配。

2. 振子宽度：振子宽度一般为1/100-1/20波长。

振子宽度越大，天线的频带宽度越宽，但方向性较差。

振子宽度越小，则天线的频带宽度较窄，但方向性较好。

3. 振子位置：振子的位置一般选在天线的中心处。

当振子偏离中心时，方向图会产生副瓣。

4. 地面平面：半波对称振子天线需要一个地面平面作为反射面。

地面平面越大，天线的方向性越好。

5. 带宽：半波对称振子天线的频带宽度一般为10%-20%。

当频带宽度较宽时，天线的方向性较差，同时还会影响输入驻波比的性能。

6. 输入阻抗：半波对称振子天线的理论输入阻抗为75Ω。

为了与50Ω的传输线匹配，常采用具有阻抗转换功能的馈送系统，如斯密特馈线。

除此之外，半波对称振子天线还需要考虑其他因素，如天线的高度、材料、绝缘子等，以及天线与周围环境的电磁相互作用等。

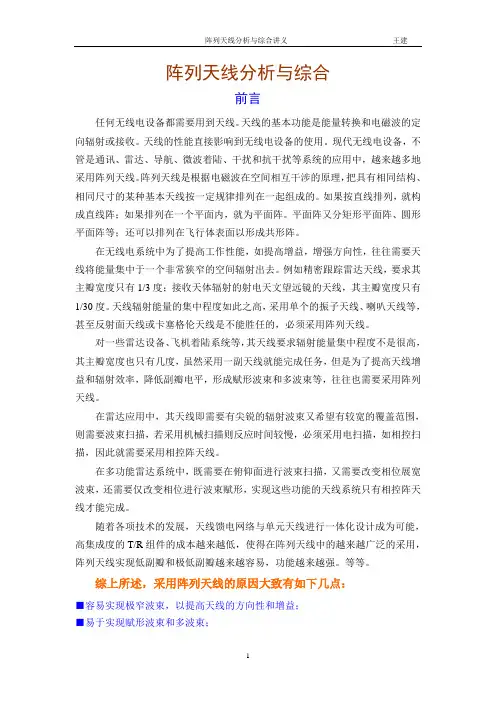

阵列天线分析与综合前言任何无线电设备都需要用到天线。

天线的基本功能是能量转换和电磁波的定向辐射或接收。

天线的性能直接影响到无线电设备的使用。

现代无线电设备，不管是通讯、雷达、导航、微波着陆、干扰和抗干扰等系统的应用中，越来越多地采用阵列天线。

阵列天线是根据电磁波在空间相互干涉的原理，把具有相同结构、相同尺寸的某种基本天线按一定规律排列在一起组成的。

如果按直线排列，就构成直线阵；如果排列在一个平面内，就为平面阵。

平面阵又分矩形平面阵、圆形平面阵等；还可以排列在飞行体表面以形成共形阵。

在无线电系统中为了提高工作性能，如提高增益，增强方向性，往往需要天线将能量集中于一个非常狭窄的空间辐射出去。

例如精密跟踪雷达天线，要求其主瓣宽度只有1/3度；接收天体辐射的射电天文望远镜的天线，其主瓣宽度只有1/30度。

天线辐射能量的集中程度如此之高，采用单个的振子天线、喇叭天线等，甚至反射面天线或卡塞格伦天线是不能胜任的，必须采用阵列天线。

对一些雷达设备、飞机着陆系统等，其天线要求辐射能量集中程度不是很高，其主瓣宽度也只有几度，虽然采用一副天线就能完成任务，但是为了提高天线增益和辐射效率，降低副瓣电平，形成赋形波束和多波束等，往往也需要采用阵列天线。

在雷达应用中，其天线即需要有尖锐的辐射波束又希望有较宽的覆盖范围，则需要波束扫描，若采用机械扫描则反应时间较慢，必须采用电扫描，如相控扫描，因此就需要采用相控阵天线。

在多功能雷达系统中，既需要在俯仰面进行波束扫描，又需要改变相位展宽波束，还需要仅改变相位进行波束赋形，实现这些功能的天线系统只有相控阵天线才能完成。

随着各项技术的发展，天线馈电网络与单元天线进行一体化设计成为可能，高集成度的T/R组件的成本越来越低，使得在阵列天线中的越来越广泛的采用，阵列天线实现低副瓣和极低副瓣越来越容易，功能越来越强。

等等。

综上所述，采用阵列天线的原因大致有如下几点：■容易实现极窄波束，以提高天线的方向性和增益；■易于实现赋形波束和多波束；■易于实现波束的相控扫描；■易于实现低副瓣电平的方向图。

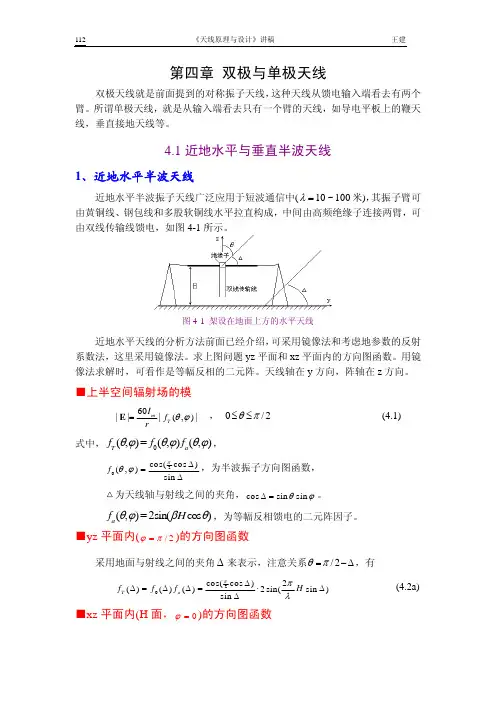

第四章 双极与单极天线双极天线就是前面提到的对称振子天线，这种天线从馈电输入端看去有两个臂。

所谓单极天线，就是从输入端看去只有一个臂的天线，如导电平板上的鞭天线，垂直接地天线等。

4.1近地水平与垂直半波天线1、近地水平半波天线近地水平半波振子天线广泛应用于短波通信中(10~100λ=米)，其振子臂可由黄铜线、钢包线和多股软铜线水平拉直构成，中间由高频绝缘子连接两臂，可由双线传输线馈电，如图4-1所示。

图4-1 架设在地面上方的水平天线近地水平天线的分析方法前面已经介绍，可采用镜像法和考虑地参数的反射系数法，这里采用镜像法。

求上图问题yz 平面和xz 平面内的方向图函数。

用镜像法求解时，可看作是等幅反相的二元阵。

天线轴在y 方向，阵轴在z 方向。

■上半空间辐射场的模60|||(,)|m T I f rθϕ=E ， 20/θπ≤≤ (4.1) 式中，0(,)(,)(,)T a f f f θϕθϕθϕ=，20cos(cos )(,)sin f πθϕΔ=Δ，为半波振子方向图函数， △为天线轴与射线之间的夹角，cos sin sin Δθϕ=。

(,)2sin(cos )a f H θϕβθ=，为等幅反相馈电的二元阵因子。

面内(/2■yz 平)ϕ=π的方向图函数采用地面与射线之间的夹角Δ来表示，注意关系/2θπ=−Δ，有20cos(cos )2()()()2sin(sin )sin T a f f f H ππλΔΔ=ΔΔ=⋅ΔΔ(4.2a) ■xz 平面内(H 面，0=的方向图函数)ϕ半波振子：(/2πΔ=)0(,)1f θϕ=，二元阵阵因子(用角表示)：Δ(,)2sin(sin )a f H θϕβ=ΔΔ 2()2sin(sin )T f H πλΔ=Δ (4.2b)由式(4.2a)可画出yz 面内的方向图随架高H 的变化，如图4-1-1所示。

图4-1-1 yz 面内水平振子的方向图随架高H 的变化由式(4.2b)可画出xz 面(H 面)内的方向图随架高H 的变化，如图4-1-2所示。

阵列天线分析与综合前言任何无线电设备都需要用到天线。

天线的基本功能是能量转换和电磁波的定向辐射或接收。

天线的性能直接影响到无线电设备的使用。

现代无线电设备，不管是通讯、雷达、导航、微波着陆、干扰和抗干扰等系统的应用中，越来越多地采用阵列天线。

阵列天线是根据电磁波在空间相互干涉的原理，把具有相同结构、相同尺寸的某种基本天线按一定规律排列在一起组成的。

如果按直线排列，就构成直线阵；如果排列在一个平面内，就为平面阵。

平面阵又分矩形平面阵、圆形平面阵等；还可以排列在飞行体表面以形成共形阵。

在无线电系统中为了提高工作性能，如提高增益，增强方向性，往往需要天线将能量集中于一个非常狭窄的空间辐射出去。

例如精密跟踪雷达天线，要求其主瓣宽度只有1/3度；接收天体辐射的射电天文望远镜的天线，其主瓣宽度只有1/30度。

天线辐射能量的集中程度如此之高，采用单个的振子天线、喇叭天线等，甚至反射面天线或卡塞格伦天线是不能胜任的，必须采用阵列天线。

对一些雷达设备、飞机着陆系统等，其天线要求辐射能量集中程度不是很高，其主瓣宽度也只有几度，虽然采用一副天线就能完成任务，但是为了提高天线增益和辐射效率，降低副瓣电平，形成赋形波束和多波束等，往往也需要采用阵列天线。

在雷达应用中，其天线即需要有尖锐的辐射波束又希望有较宽的覆盖范围，则需要波束扫描，若采用机械扫描则反应时间较慢，必须采用电扫描，如相控扫描，因此就需要采用相控阵天线。

在多功能雷达系统中，既需要在俯仰面进行波束扫描，又需要改变相位展宽波束，还需要仅改变相位进行波束赋形，实现这些功能的天线系统只有相控阵天线才能完成。

随着各项技术的发展，天线馈电网络与单元天线进行一体化设计成为可能，高集成度的T/R组件的成本越来越低，使得在阵列天线中的越来越广泛的采用，阵列天线实现低副瓣和极低副瓣越来越容易，功能越来越强。

等等。

综上所述，采用阵列天线的原因大致有如下几点：■容易实现极窄波束，以提高天线的方向性和增益；■易于实现赋形波束和多波束；■易于实现波束的相控扫描；■易于实现低副瓣电平的方向图。
