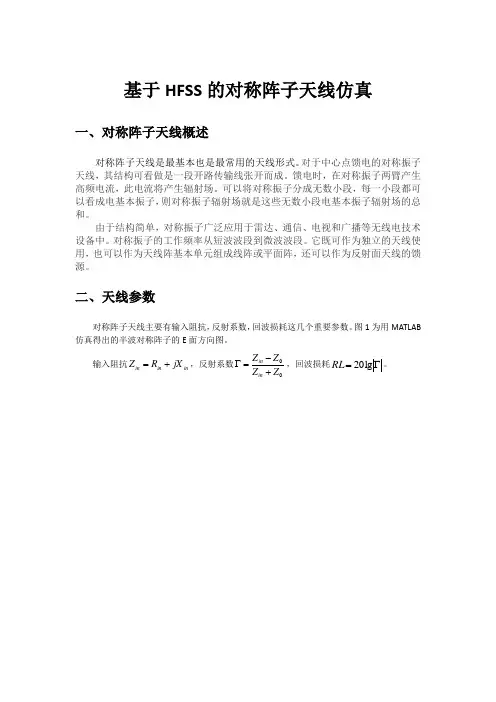

基于HFSS 的对称阵子天线仿真一、对称阵子天线概述 对称阵子天线是最基本也是最常用的天线形式。
对于中心点馈电的对称振子天线，其结构可看做是一段开路传输线张开而成。
馈电时，在对称振子两臂产生高频电流，此电流将产生辐射场。
可以将对称振子分成无数小段，每一小段都可以看成电基本振子，则对称振子辐射场就是这些无数小段电基本振子辐射场的总和。
由于结构简单，对称振子广泛应用于雷达、通信、电视和广播等无线电技术设备中。
对称振子的工作频率从短波波段到微波波段。
它既可作为独立的天线使用，也可以作为天线阵基本单元组成线阵或平面阵，还可以作为反射面天线的馈源。
二、天线参数对称阵子天线主要有输入阻抗，反射系数，回波损耗这几个重要参数。
图1为用MATLAB 仿真得出的半波对称阵子的E 面方向图。
输入阻抗in in in jX R Z +=，反射系数00Z Z Z Z in in +-=Γ，回波损耗Γ=lg 20RL 。
图1 理论E面方向图三、仿真过程对称阵子天线模型由几部分组成：两臂、馈电、辐射箱。
对称阵子的两臂为圆柱体，材料为理想导体，半径为变量r，臂长为变量l。
对称阵子一般通过同轴馈电，可以看作在振子的两臂之间施加了及总电压。
在用HFSS仿真时通过一个平面连接两臂，在平面上设置激励源来实现。
通过建立辐射箱，表面设置吸收边界条件来模拟无界空间。
依据这些要点建立了对阵振子天线模型，如图2。
图2 对称阵子天线模型四、结果分析图3为阻抗曲线图，深色为实部，浅色为虚部，模拟情况与理论值接近。
图4为端口2匹配时端口1的反射系数。
条件设定为r=1mm，l=25mm，即半波对称阵子。
比较图3和图4，可以得出在2.6GHz处反射系数最低，端口阻抗值约为50Ω，此为半波对称阵子天线的谐振频率。
图3 阻抗曲线图4 S11曲线图5为对称阵子天线的三维方向图，可以得出对称阵子的辐射场关于天线轴向对称。
图5 三维方向图图6是对称阵子的E面方向图，此方向图画出的是天线总增益的绝对值，与理论值接近。
