实验五对称振子天线的设计与仿真一、实验目的1.设计一个对称振子天线2.查看并分析该对称振子天线的反射系数及远场增益方向二、实验设备装有HFSS 13.0软件的笔记本电脑一台三、实验原理1、电流分布对于从中心馈电的偶极子，其两端开路，故电流为零。
工程上通常将其电流分布近似为正弦分布。
假设天线沿z轴放置，其中心坐标位于坐标原点，如图所示，则长度为l的偶极子天线的电流分布为：I(z)=Imsink(l-|z|)，其中Im是波腹电流，k波数。
对半波偶极子而言l=λ/4.则半波偶极子的电流分布，可以写成：I(z)=Imsin（π/2-kz）=Imcos（kz）。
首先明白一点：半波偶极子天线就是对称阵子天线。
2、辐射场和方向图已知半波偶极子天线上的电流分布，可以利用叠加原理来计算半波偶极子天线的辐射场。
式中，称为半波偶极子的方向性函数。
3、方向系数：对称振子是中间馈电，其两臂由两段等长导线构成的振子天线。
一臂的导线半径为，长度为I。
两臂之间的间隙很小，理论上可以忽略不计，所以振子的总长度L=21。
对称振子的长度与波长相比拟，本身己可以构成实用天线。
在计算天线的辐射场时，经过实践证实天线上的电流可以近似认为是按正弦律分布，忽略振子损耗。
根据正弦分布的特点，对称振子的末端为电流的波节点；电流分布关于振子的中心店对称;超过半波长就会出现反相电流。
在分析计算对称振子的辐射场时，可以把对称振子看成是由无数个电流I(z)，长度为dz的电流元件串联而成。
利用线性媒介中电磁场的叠加原理，对称振子的辐射场是这些电流元辐射场之矢量和。
四、实验内容利用HFSS软件设计一个近似理想导体平面的UHF 对称振子天线。
中心频率为0.55GHz，采用同轴线馈电，并考虑平衡馈电的巴伦结构。
最后得到反射系数和二维辐射远场仿真结果。
五、实验步骤.建立新工程了方便建立模型，在Tool>Options>HFSS Options中讲Duplicate Boundaries with geometry复选框选中。

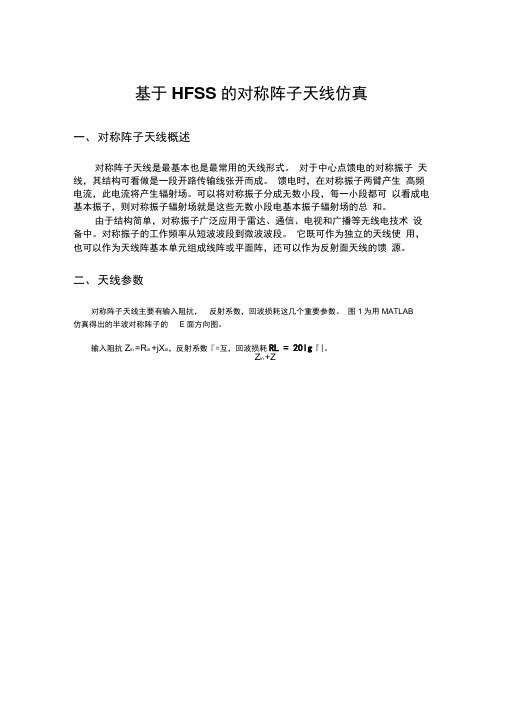

基于HFSS的对称阵子天线仿真一、对称阵子天线概述对称阵子天线是最基本也是最常用的天线形式。
对于中心点馈电的对称振子天线，其结构可看做是一段开路传输线张开而成。
馈电时，在对称振子两臂产生高频电流，此电流将产生辐射场。
可以将对称振子分成无数小段，每一小段都可以看成电基本振子，则对称振子辐射场就是这些无数小段电基本振子辐射场的总和。
由于结构简单，对称振子广泛应用于雷达、通信、电视和广播等无线电技术设备中。
对称振子的工作频率从短波波段到微波波段。
它既可作为独立的天线使用，也可以作为天线阵基本单元组成线阵或平面阵，还可以作为反射面天线的馈源。
二、天线参数对称阵子天线主要有输入阻抗，反射系数，回波损耗这几个重要参数。
图1为用MATLAB仿真得出的半波对称阵子的E面方向图。
输入阻抗Z in =R in +jX in，反射系数『=互，回波损耗RL = 20lg『|。
Z in +Z°图1理论E面方向图三、仿真过程对称阵子天线模型由几部分组成：两臂、馈电、辐射箱。
对称阵子的两臂为圆柱体，材料为理想导体，半径为变量r，臂长为变量I。
对称阵子一般通过同轴馈电，可以看作在振子的两臂之间施加了及总电压。
在用HFSS仿真时通过一个平面连接两臂，在平面上设置激励源来实现。
通过建立辐射箱，表面设置吸收边界条件来模拟无界空间。
依据这些要点建立了对阵振子天线模型，如图2。
图2对称阵子天线模型四、结果分析图3为阻抗曲线图，深色为实部，浅色为虚部，模拟情况与理论值接近。
图4为端口2匹配时端口1的反射系数。
条件设定为r=1mm，l=25mm，即半波对称阵子。
比较图3和图4,可以得出在2.6GHz处反射系数最低，端口阻抗值约为50 Q,此为半波对称阵子天线的谐振频率。
Platl wss&ii^i >图3阻抗曲线图5三维方向图图6是对称阵子的E面方向图，此方向图画出的是天线总增益的绝对值，与理论值接近。
XYPlrti向对称。
对称振子天线的hfss仿真对称振子天线的HFSS仿真摘要：对称振子天线不仅是一种结构简单的天线，而且是一经典的，迄今为止使用最广泛的天线。
每臂长度为四分之一波长、全长为二分之一波长的振子，称为半波对称振子，单个半波对称振子可简单地独立使用或用作抛物面天线的馈源，也可采用多个半波对称振子组成的天线阵。
其上电流呈驻波分布，如果两线末端张开，辐射将逐渐增强。
本文用hfss仿真了一个简单的对称振子天线，得出了反射系数曲线和远场增益图，熟悉了hfss仿真软件的使用，学习了对称振子天线的原理。
关键词：对称振子，hfss, 反射系数，远场增益Abstract: Dipole antenna is not only an antenna of simple structure, but also is the most widely used antenna till now. The length of every arm is 1/2 wavelength and the whole length equal to a wavelength is defined dipole antenna. Single half-wave dipole antenna can be simply independently used or worked as feed of parabolic antenna, several half-wave dipole antennas can also constitute antenna array. The current on it distribute as a standing wave. If two ends of the lines open,the radiation will gradually increased. This article simulated a simple dipole antenna with hfss,reflection coefficient curve and far field gain graph are given, had a basic knowledge of hfss software, and the theory of dipole antenna is studied.Key words: Dipole, hfss, reflection coefficient, far field gain0.引言两部分长度相等而中心断开并接以馈电的导线，可用作发射和接收天线，这样构成的天线叫做对称天线。
对称振子天线辐射JZOBEL一、对称振子天线的辐射场对称振子天线是一种经典的、迄今为止使用最广泛的天线,特别是半波对称振子天线. 单个半波对称振子可单独使用或作为抛物面天线的馈源,也可采用多个半波对称振子组成各种天线阵。
如图 1 所示，对称振子天线由两根长度均为的细导线构成。
由于中心馈电，所以在振子两臂上的电流是对称的，且呈正弦分布，并在上、下端点趋近于零，振子上的电流分布可表示为(1)图1 对称振子天线式中为轴坐标的绝对值，为电流幅值，为振子长度的一半。
不同长度的对称振子上的电流分布如图2所示。
λ/2 3λ/4 λ 3λ/2图2 对称振子的电流如图 1 所示，在振子上距对称原点为处取一长度元，当足够小时，上流动的电流均匀分布且相位相同，可视为一个电偶极子，其远区辐射电场为'0'sin sin ()2jkR I dE jk l z e dz Rθθλ-=- (2) 为求得对称振子天线的辐射电场，可对式 (2) 进行积分运算，为保证积分能在简单的情况下进行，先对式 (2) 中变量进行分析。
式中的积分变量是 ，式中 也随 变化，是的函数，这样被积函数显得有点复杂，为此，可做些近似处理，在 的情况下，射线与在振子附近可视为平行的射线，因此(3)在远区，由于 和 的值差别极小，因此在式 (2) 的分母中，可用 代替 ，但在相位项中与的微小差距将会引起较大的相位差，因此必须考虑式 (3) 给出的近似关系。
故式 (2) 变为(4)对式 (4) 进行积分得到利用积分公式得到对称振子天线的辐射电场(5)同理，可获得对称振子天线的辐射磁场(6) 可见，对称振子天线的方向性函数为(7)(a) (b)(c) (d)图 3对称振子的方向图图 3 给出了四种不同长度的对称振子天线的方向图。
二、半波振子天线的辐射当对称振子长度等于半个波长时，即，称之为半波振子天线，其方向图如图3（a）所示。
将代入式 (5) 和式 (6) 中，可得半波振子天线的辐射场为(8)(9) 其方向性函数为(10) 其平均坡印廷矢量为(11)其总辐射功率为在包围半波振子天线的闭合球面上的面积分，即上式中对的积分可用数值法计算，结果为所以(12) 由此得出半波振子天线的辐射电阻为(13)在自由空间，则辐射电阻(14) 可计算出半波振子的方向性系数为(15) 其半功率波瓣宽度由下列方式计算该方程的两个解之间的夹角即为波瓣宽度，用数值法计算得(16)。
对称振子天线课程设计一、课程目标知识目标：1. 学生能理解对称振子天线的概念、原理和应用；2. 学生能掌握对称振子天线的阻抗特性、辐射特性及影响参数；3. 学生能运用相关公式计算对称振子天线的长度及间距。
技能目标：1. 学生能运用所学知识，分析对称振子天线的性能，并进行优化设计；2. 学生能通过实际操作，制作并测试对称振子天线；3. 学生能运用相关软件（如CST、HFSS等）进行对称振子天线的仿真分析。
情感态度价值观目标：1. 学生培养对无线电通信及天线技术的兴趣，增强对物理学科的学习热情；2. 学生通过团队协作，培养沟通、合作能力，增强集体荣誉感；3. 学生在学习过程中，培养严谨、细致的科学态度，提高解决问题的能力。
课程性质：本课程为高二年级物理选修课程，旨在让学生了解对称振子天线的基本原理和实际应用，提高学生的实践能力和创新能力。
学生特点：高二学生对物理学科有一定的基础，具备一定的分析、计算能力，对实际操作和新技术具有浓厚兴趣。
教学要求：结合学生特点，注重理论与实践相结合，充分调动学生的积极性，提高学生的动手能力和创新能力。
在教学过程中，将目标分解为具体的学习成果，便于后续教学设计和评估。
二、教学内容1. 引入对称振子天线的基本概念，介绍其发展历程及应用领域；相关教材章节：第三章第1节“天线的基本概念与发展”2. 讲解对称振子天线的原理、结构特点及分类；相关教材章节：第三章第2节“对称振子天线的基本原理与结构”3. 详细阐述对称振子天线的阻抗特性、辐射特性及影响参数；相关教材章节：第三章第3节“对称振子天线的阻抗与辐射特性”4. 探讨对称振子天线的优化设计方法，包括长度、间距等参数的调整；相关教材章节：第三章第4节“对称振子天线的优化设计”5. 实践操作：指导学生制作对称振子天线，并进行测试；相关教材章节：第三章第5节“对称振子天线的制作与测试”6. 介绍相关软件（如CST、HFSS等）在对称振子天线仿真分析中的应用；相关教材章节：第三章第6节“对称振子天线的计算机仿真”7. 分析实际应用案例，让学生了解对称振子天线在现代通信系统中的作用；相关教材章节：第三章第7节“对称振子天线的应用实例”教学内容安排与进度：1. 第1课时：引入对称振子天线的基本概念、发展历程及应用领域；2. 第2课时：讲解对称振子天线的原理、结构特点及分类；3. 第3课时：详细阐述对称振子天线的阻抗特性、辐射特性及影响参数；4. 第4课时：探讨对称振子天线的优化设计方法；5. 第5课时：实践操作，制作对称振子天线并进行测试；6. 第6课时：介绍相关软件在对称振子天线仿真分析中的应用；7. 第7课时：分析实际应用案例，总结本章节内容。
