零件的表达方法1视图1.1基本视图表达形状较为复杂的零件时，仅用主、俯、左三个视图可能不够用，因此，制图标准中规定，以正六面体的六个面为基本投影面，把零件放置在空的正六面体内，将零件分别向六个基准投影面投射，所得的视图称为基本视图。

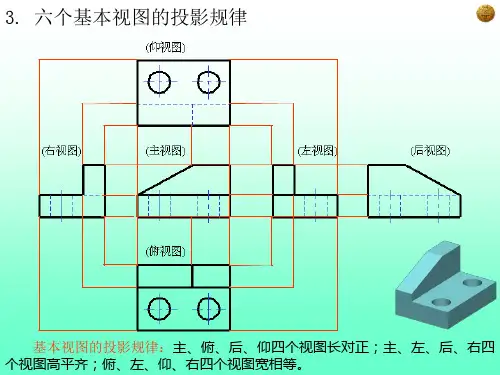

1.投影规律六个基本视图要保持“长对正、高平齐、宽相等”的投影规律。
2.位置关系六个基本视图的配置，反映了零件的上下、左右和前后的位置关系。
一般情况下，优先选用主、俯、左视图。
1.2向视图六个基本视图按规定对应的位置配置时，一律不标注视图的名称，如不按照对应位置配置时，则需要用箭头指明投射方向并注上字母。
这种位置可自由配置的视图称为向视图。
为了便于看图，视图一般只画出零件的可见部分，必要时才画出其不可见部分。
1.3斜视图将零件向不平行于任何基本投影面投射所得的视图称为斜视图。
斜视图用来表达零件上倾斜结构的真实形状。
斜视图的画法和标注：（1）斜视图通常按向视图配置并标注，必要时也可配置在其他适当位置。
在不致引起误解时，允许将图形旋转，这时用旋转符号表示旋转方向，表示视图名称的文字写在旋转符号箭头端，允许将旋转角度注写在字母之后。
（2）斜视图一般只要求表达出倾斜表面的形状，因此，斜视图的断裂边界以波浪线表示。
1.4局部视图将零件的某一部分向基本投影面投射所得的视图称为局部视图。
它用于表达零件上的局部形状，而又没有必要画出整个基本视图的情况下。
局部视图的画法和标注：（1）局部视图可按照基本视图配置，也可按照向视图配置和标注。
（2）画局部视图时，视图断裂边界应以波浪线表示。
当所表示的局部结构是完整的，且轮廓线又成封闭时，波浪线可省略不画。
用波浪线作为断裂线时，波浪线不应超出断裂机件的轮廓线，应画在机件的实体上，不可画在中空处。
2剖视图2.1剖视图的概念假想用剖切面剖开零件，将处在观察者和剖切面之间的部分移去，而将其余部分向投影面投射所得的图形称为剖视图，可简称剖视。
采用剖视后，零件内部不可见轮廓成为可见，用粗实线画出，这样图形清晰，就便于看图和画图。
